Как подключить двойную розетку самостоятельно. Что из себя представляет двойная розетка?

Как подключить двойную розетку самостоятельно. Что из себя представляет двойная розетка?

Двойная розетка представляет собой устройство в виде пластикового корпуса разного дизайна с рабочей частью. Внутри корпуса находятся все клеммы, пружины для вилки, контакты, заземляющие элементы, позволяющие снять напряжение с приборов, обезопасить их использование. Современные розетки выпускаются следующих типов:

• французские с третьим дополнительным штырьком,
• американские, имеющие боковые прорези,
• розетка-двойная с крышкой для установки на улице или в помещении с высоким уровнем влажности,
• немецкие с заземляющими контактами (распространенные на территории России).

Корпус с лицевой стороны по центру имеет два углубления с отверстиями под штыри вилки. У одинарной розетки углубление предусмотрено одно, у тройной их 3. По бокам углубления идут выступы в виде металлических пластинок, с обратной стороны рабочие элементы. Розетка двухместная может быть установлена самостоятельно. Монтаж электрофурнитуры лучше планировать во время ремонта, чтобы розетку можно было слегка утопить в стене, используя подрозетник, т. е. сделать ее «скрытой». Если замена требуется после ремонта, то можно выбрать специальные компактные модели удобные в эксплуатации.

Подключение двойной розетки не очень сложное, для установки используется пластиковый стакан, сама конструкция крепится болтами. Предварительно розетку надо разобрать, первой крепят рамку с рабочим механизмом, используя установленный ранее подрозетник. Сверху конструкцию будет закрывать декоративная накладная крышка. Перед началом работ необходимо обесточить квартиру и позаботиться о собственной безопасности.

Как подключить двойную розетку 3 провода. Правила подключения двойной розетки

Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.

Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.

Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки:• электронные или газовые варочные панели;• посудомоечные машины;• вытяжные системы;• холодильники, рефрижераторные комплексы и камеры.

Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.

Важно! Перед началом подключения двойной розетки к одному кабелю нужно отключить соответствующий автомат на щитке питания, если их там несколько. При отсутствии такового – отключается общий.

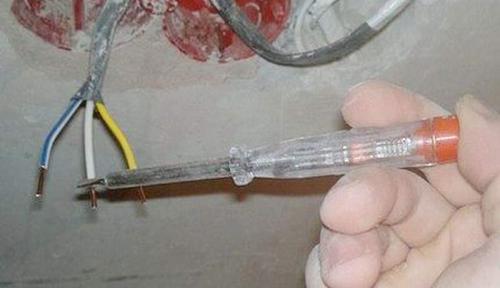

Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

Заметка! Сдвоенные розетки имеют общую клемму питания. Ток на каждое устройство поступает через распределительную планку. При одинаковом напряжении в сети (220 В) сила тока на каждый прибор будет зависеть от мощности подключаемой техники. Розетка хоть и двойная, но нагрузочная мощность не увеличится в два раза. Обязательно, чтобы подходящий к розетке кабель имел сечение не меньше, чем общий по дому (оптимальный вариант – одинаковое). Материал жил также должен совпадать. Если вся разводка медная, то и к устройству подводится медный кабель.

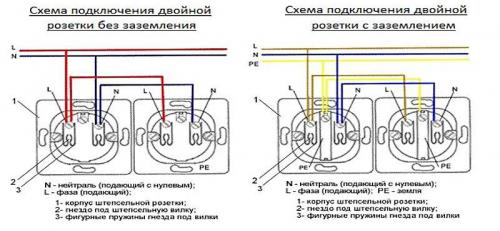

Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

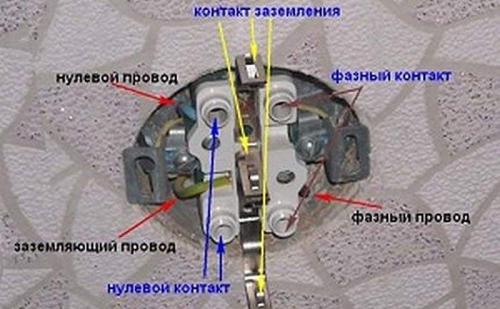

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.

Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания.

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.

Как подключить двойную розетку schneider. Как подключить двойную розетку в один подрозетник?

Двойная розетка – это удобное и практичное решение как для бытовых, так и для жилых помещений. Но это не означает, что подобное изделие в состоянии выдерживать потребителей с высокой мощностью. И чтобы установить двойную розетку в один подрозетник необходимо знать несколько основополагающих правил.

Что потребуется для работы

Прежде чем приступать к монтажу, следует вооружиться некоторым инструментом, а именно:

• Перфоратор.
• Коронка для работы по гипсокартону или коронка для бурения бетонных поверхностей.
• Фигурная и плоская отвёртка.
• Монтёрский нож с новым острым лезвием.
• Бокорезы.
• Подрозетник.

Подрозетник выбирается в зависимости от той поверхности, на которую он будет установлен. Со специальными раздвижными лапками – для гипсокартона, обычный пластиковый – для бетона.

Последовательность подключения двойной розетки в один подрозетник

Алгоритм действий описан с того самого момента, как перфоратором уже сделано отверстие в бетоне или гипсокартоне, в него вставлен и закреплён подрозетник. Чтобы закрепить изделие в гипсокартоне достаточно фигурной отвёрткой закрутить винты на корпусе, что приведёт к раздвижению фиксирующих лапок.

Для укрепления подрозетника в бетоне необходимо использовать шпаклёвку, размешанную с небольшой порцией строительного клея. После этого можно приступать к процессу монтажа.

Двойная розетка очень удобна тем, что с одного механизма на другой идёт провода-перемычки, установленные ещё на заводе. Всё что остаётся сделать мастеру – только подключить изделие к домашней сети.

Внешний вид двойной розетки Внешний вид двойной розетки

Последовательность установки двойной розетки в один подрозетник:

1. Убедиться в том, что кабель, к которому будет подключена розетка, не находится под напряжением. Можно воспользоваться для этой цели индикаторной отвёрткой или мультиметром.

2. С помощью фигурной отвёртки открутить 2 винта, которые соединяют пластиковую панель с механизмом розетки.

3. Используя монтёрский нож, очистить изоляцию проводов не менее чем на 1 см. Лучше всего использовать специальный нож для снятия изоляции, которые не наносит вреда жилам, но такой инструмент предпочитают покупать только профессиональные электрики.

4. Послабить фиксирующий винт левой клеммы механизма розетки, вставить в него фазный провод. Обычно он с более агрессивным цветом изоляции: красный, тёмно-коричневый, реже – чёрный. Затянуть винт.

5. Послабить фиксирующий винт правой клеммы механизма розетки, вставить в него нулевой провод. «Ноль» маркируется более «тёплыми»: синий, голубой. Затянуть винт и проверить качество фиксации обоих проводников.

6. Послабить винт, который расположен на средней клемме. Это клемма заземления и к ней должен подходить провод с жёлто-зелёной изоляцией. Затянуть винт и проверить качество соединения.

Правильное подключение провода Правильное подключение провода

7. Механизм с подключёнными проводами можно укладывать в подрозетник, аккуратно их изгибая. Основное правило – не нарушить изоляцию, иначе короткого замыкания не избежать.

8. Когда механизм будет находиться в подрозетнике, необходимо проверить его с помощью уровня, а после - затянуть боковые винты, которые разведут в стороны «лапки» и надёжно зафиксируют всю конструкцию.
