Промерзание канализации достаточно распространённое явление. Самое опасное и чреватое замерзанием место трубы, это та часть, которая выходит из дома, либо располагается не очень глубоко под землёй. Конечно, всё это желательно учитывать ещё на этапе постройки. Но прокладывать трубы ниже уровня промерзания бывает нелегко. Особенно когда траншея более одного метра в глубину, либо грунтовые воды стоят достаточно высоко. В этом случае утепление канализационных труб в земле может потребовать повышенных финансовых затрат.

К основным методам утепления можно отнести:

1. Скорлупа-утеплитель из пенополистирола (он же пенопласт);
2. Утепление наружной канализации обогревающими электрическими кабелями;
3. Использование разнообразных теплоизолирующих конструкций;
4. Использование несколько вариантов утепления одновременно.

Прежде чем выбрать вид утепления, надо проанализировать особенности климатической зоны, в которой находится дом, требующиеся трудозатраты, а также вид прокладки трубопровода.

Выбирая чем утеплять канализационные трубы в земле, следует обратить внимание на окружающую среду и погоду. Утепление на юге страны не актуально. Трубопровод просто укладывают на требуемую глубину. Иногда его оборачивают тонким утеплителем, но теплоизоляция в таком регионе, почти всегда оказывается лишней тратой.

В северных регионах теплоизоляционный слой трубы не должен быть тоньше 10 см. И для такой конструкции обязателен защитный короб.

Как утеплить канализационную трубу в частном доме. Основные способы теплоизоляции

Особенно высоки шансы замерзнуть у труб, которые только выходят за пределы дома и проложены рядом с поверхностью земли. Этот момент необходимо принимать во внимание еще при проектировании всей системы.
Как уже сказали, слишком глубоко закапываться (более 1 метра) будет проблематично. К тому же могут оказать свое влияние и грунтовые воды. В таких случаях утепление канализационной трубы в частном доме придется производить более дорогостоящими способами. Это следующее:

1. Теплоизолирующая скорлупа из пенопласта;

2. Использование греющих кабелей;

3. Различные вариации теплоизоляции;

4. Комбинированные методы.

Для того, чтобы выбрать подходящий способ нужно учесть климат и способ укладки магистрали.

Что касается климатической зоны. Можно с уверенностью сказать, что на юге страны проводить утепление в грунте не обязательно. Иногда трубопровод помещается в тонкий утеплитель. Однако, из практики точно известно, что это лишняя трата денег.

Наоборот, в северных широтах эта процедура должна быть обязательно проведена. Это как минимум 10 сантиметровый слой утеплителя и сооружение защитного короба.

По поводу способа укладки. В процессе прокладки трубопровода он изолируется, естественно, грунтом. Помимо этого дополнительно можно использовать керамзит или что-то подобное.

Вполне может применяться плитный или рулонный утеплитель. Однако для них нужна защита от внешних воздействий. Так, могут сооружаться кирпичные короба с обязательной гидроизоляцией, которая является важной деталью, препятствующей образованию ледяных пробок.

Как утеплить канализационную трубу под землей. Утеплитель для канализационных труб

Поскольку речь идет об утеплении наружной канализационной системы в частном доме, рассмотрим, чем утеплить трубы своими руками

Самое важное в процессе утепления внешней канализации – выбор материала, который определит особенности монтажа и обеспечит заданный уровень снижения потерь тепла

Следует отметить, что утеплитель канализационный, как отдельный вид, это несуществующий материал. Т.е. нет единого решения, и в каждом случае необходимо подбирать утеплитель исходя из индивидуальных особенностей трубопровода.

Теплоизоляция труб канализации выполняется любым из представленных на рынке теплоизоляционных материалов.

Определяющих факторов при выборе утеплителя всего два:

климатическая зона. Чем ниже зимняя температура, тем меньшим показателем теплопроводности должен обладать утеплитель;

способ укладки труб. Выбор трубной изоляции зависит от того, на какую глубину заложены трубы (ниже или выше уровня промерзания). Технология утепления наружной канализации с использованием теплоизоляции сводится к двум методам: труба обматывается утеплителем в несколько слоев или вокруг неё сооружается короб.

Какой утеплитель для канализационных труб лучше выбрать?

Хороший строительный теплоизолятор должен соответствовать ряду требований:

1. низкий коэффициент теплопроводности;
2. простота монтажа;
3. устойчивость к воздействию различных факторов: влаги, биологической активности, ультрафиолета, механического или химического воздействия;
4. герметичность утепления;
5. ресурс использования;
6. цена.

Утепление канализационных труб пенопластом. Как утеплить канализационные трубы в частном доме

Для утепления труб канализации в земле можно использовать три основных метода:

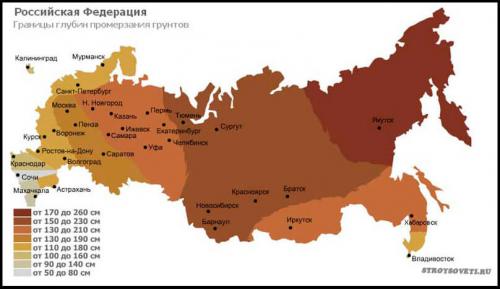

• Утепление канализационной трубы в грунте с помощью правильно выбранной глубины укладки. При этом методе необходимо оценить статистику зимних температур в регионе строительства. Узнать максимальную глубину промерзания грунта. И укладку труб канализации выполнить ниже этого уровня.

Преимуществом такого метода можно считать его сравнительно низкую стоимость, Оплачивается только стоимость земляных работ.

Минусами являются значительные ограничения в реализации метода:

• слишком большая глубина промерзания (в средней полосе России этот показатель в последние годы равен 110 – 150 см);
• грунтовые воды слишком высоки;
• невозможность организовать правильный угол 10°-12°наклона трубы на значительном протяжении (нижняя часть трубы должна будет в таком случае углублена до 300 см);
• утепление наружной канализации заглублением существенно снизит ее ремонтопригодность.

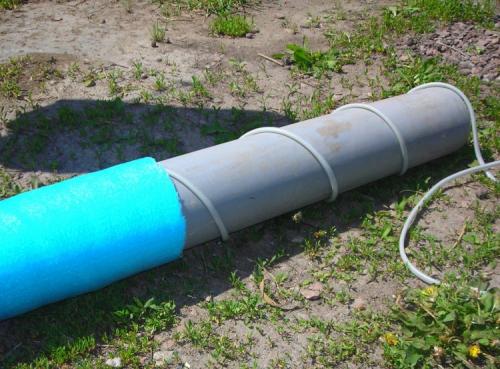

• Утепление канализационных труб с помощью обогревающего кабеля . В этом случае утепление канализации фактически отсутствует, вместо него применяется нагрев. Электрический кабель подключается через автоматический термостат и прогревает трубу, когда та охлаждается до температур близких к 0°С, то есть до температуры промерзания.

При этом необходимо предусмотреть теплоизолирующий слой для того, чтобы нагрев был направленным, то есть не было неэффективных потерь в сторону грунта.

Кабель — утеплитель для труб канализации может быть укладываться снаружи, а может быть встроенным в специальные трубы для наружных коммуникаций.

Плюсами этого метода можно считать:

• высокую эффективность;
• маленькую глубину укладки канализации;
• возможность не только поддерживать канализацию в рабочем состоянии, но и разморозить ее при необходимости;
• возможность использования для канализации в домах редкого проживания (дачные домики, сторожки).

Основным минусом считается высокая стоимость эксплуатации. Хотя при редком использовании эффективность метода может компенсировать расходы на электричество.

• Утепление канализационных труб наружной канализации с помощью теплоизоляционных материалов. Самый распространенный метод. Утепление канализационных труб в земле различными теплоизоляторами позволяет и сэкономить при эксплуатации канализации, и не потребует такого значительного заглубления.

Утепление канализационных труб производят различными материалами. Используется специально разработанная теплоизоляция для труб канализации с выемками под стандартный диаметр 110 мм. Также утепление труб канализации производят универсальными теплоизолирующими материалами.

Как забетонировать канализационные трубы. Особенности укладки в помещениях

Потребность и возможность скрытой укладки канализационной системы возникает в ряде случаев:

• проведение капитального ремонта сантехнической системы (с заменой старых конструкций на новые);
• общий ремонт ванной, туалета, кухни;
• нет ограничений по высоте помещения (‘высокие’ потолки или удаление старой стяжки);
• обустройство бани;
• закладка коллектора в пол в новых домах или при малоэтажном строительстве.

Прокладка канализации в полу позволяет:

• устранить помехи ‘под ногами’;
• рационально спланировать помещение;
• создать эстетический вид жилого пространства.

Кроме этого, устройство слива в стяжке пола — это техническое решение для отвода воды из душевых кабин в бане, бассейнах и т.п. Для этого, на поверхность выводится сливной трап. Далее, через систему канализации в стяжке, отработанная жидкость отводится в основной коллектор.

Перед тем, как монтировать канализационные трубы в бетонное основание, необходимо изучить требования к укладке коллектора:

1. Следует обеспечить уклон конструкции. При больших углах наклона, вода сбрасывается быстрее, механические вкрапления будут оседать на стенках, создавая со временем затор. Недостаточный уклон приведёт в медленному водотоку, что также способствует засорению внутренней полости.
2. Необходимо стремиться к максимальному спрямлению участков, снижению длины пути, избегать ненужного количества изгибов — это способствует уменьшению гидравлического сопротивления, обеспечит устойчивый сброс жидкости.
3. Устранить до минимального, количество соединений, — это источник возможного нарушения герметичности системы.
4. Обязательно выполнить схему (с указанием размеров), расположения скрытой прокладки коммуникаций. Впоследствии, в силу непредвиденных обстоятельств, это поможет найти трубу и устранить недостатки.
5. Ревизия должна находиться над уровнем пола. Такое расположение позволит осматривать внутреннюю полость и, при необходимости, производить очистные мероприятия.

Выполнение этих правил позволит несколько десятков лет не беспокоиться о возможных отказах, поломках, образовании засоров замурованной в бетон трубе.

Как забетонировать канализационные трубы. Особенности укладки в помещениях

Потребность и возможность скрытой укладки канализационной системы возникает в ряде случаев:

Прокладка канализации в полу позволяет:

• Обеспечить эффективную работу санитарно-технического оборудования;
• Упростить монтаж и обслуживание систем канализации;
• Повысить эстетические качества интерьера;
• Сократить количество коммуникаций на стене;

Для этого, на поверхность выводится сливной трап. Далее, через систему канализации в стяжке, отработанная жидкость отводится в основной коллектор.

Перед тем, как монтировать канализационные трубы в бетонное основание, необходимо изучить требования к укладке коллектора:

• Качественное бетонирование основания;
• Correct placement of pipes;
• Обеспечение герметизации соединений;
• Установка дополнительных элементов (например, ревизионных клапанов) для обеспечения бесперебойной работы системы;

Выполнение этих правил позволит несколько десятков лет не беспокоиться о возможных отказах, поломках, образовании засоров замурованной в бетон трубе.
