При самостоятельной сборке двери для шкафа купе есть два варианта действий. Первый — измерить проем, продумать, сколько дверей вы хотите иметь и с этой информацией обратиться в фирму по изготовлению дверей. Только убедитесь, что они продают комплектующие без оплаты за сборку. Менеджер сам посчитает вам все необходимые материалы, выдаст размеры и озвучит сумму. Все просто. Но вам придется закупать все именно в этой конторе, т.е. выбирать из того, что есть.

Второй способ — рассчитать все самостоятельно и искать нужные компоненты по разным фирмам. Сложнее и дороже, но выбор более широкий. Для тех, кто не любит простых путей опишем расчет компонентов.

Створки

Ширину створок рассчитывайте так, чтобы в закрытом состоянии видна была только одна ручка, но при этом закрывать само дверное полотно она не должна. Для двери-купе из двух створок считаете так: измеряете ширину проема, прибавляете ширину профиля и делите пополам. Это и будет ширина створки.

Например, проем 1600 мм, ширина профиля-ручки 26 мм. Получаем 1600 мм + 23 мм / 2 = 811,5 мм. Обратите внимание, что ширина профиля-ручки взята произвольно. Она может быть разной по форме и, естественно, по ширине. При расчетах подставляйте ширину выбранной вами конструкции.

Профили могут быть разными, потому из надо измерять индивидуально

Для расчета трехстворчатой надо будет прибавить удвоенную ширину профиля и разделить на 3.

Пример: проем 2100 мм, ширина ручки такая же — 26 мм. Считаем: 2100 мм + 2*26 мм / 3 = 717 мм.

С высотой все проще. От высоты шкафа отнимают 40-45 мм и получают искомую высоту створки, а также длину боковых профилей. С размерами створок все.

Заполнение

Так как наполнение находится в рамке из профилей, от общей ширины створки отнимаем удвоенную ширину профиля. То же проделываем с высотой — отнимаем высоту нижнего и верхнего профиля.

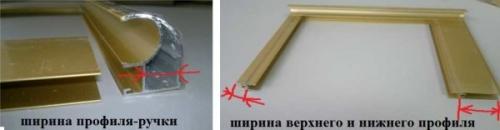

Измерение ширины профилей

Итак, ширина нашей створки 811,5 мм. Измеренная ширина профиля ручки — 18 мм. Так как ручки ставят с двух сторон, эту цифру удваиваем. Получаем 36 мм. Итого ширина заполнения 811,5 мм — 36 мм = 775,5 мм.

Высоту считаем также: пусть исходная 2350 мм, ширина верхнего профиля 12 мм, нижнего — 48 мм. Итого высота заполнения 2350 мм — 12 мм — 48 мм = 2290 мм. Это если заполнение цельное и это ЛДСП, не требующее силиконового уплотнителя. Если створка — цельное зеркало или стекло, от найденной высоты надо отнять еще толщину уплотнительной резинки. Она составляет 1 мм, но так как надевается по периметру, тов общем -сверху и снизу- занимает 2 мм. В этом случае высота заполнения 2290 мм — 2 мм = 2288 мм.

Если заполнение створки состоит из фрагментов, вычитается также и толщина соединительного профиля. Она также составляет примерно 1 мм.

Профили

Высота вертикальных профилей рамок равна общей высоте створки. Ширина всех горизонтальных высчитывается в зависимости от ширины ручки: от ширины створки отнимаем удвоенную ширину ручки (их две).

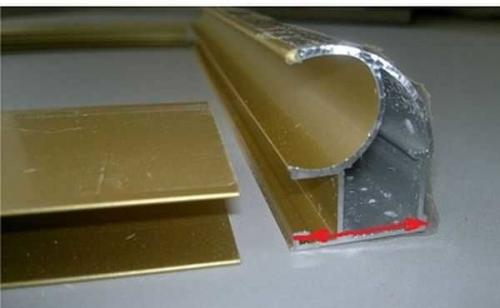

Как измерять ширину ручки

Пусть ширина ручки 26 мм. Получаем ширину вертикальных профилей: 811,5 мм — 26 мм*2 = 759,2 мм.

Установка дверей купе в нишу. Разработка дизайна и чертежа

Прежде чем браться за чертежи шкафа, необходимо понять, как сделать замеры правильно. Далеко не всегда ниша, в которую планируется установить шкаф купе, будет иметь правильную геометрическую форму. Именно поэтому замеры в нише нужно проводить по правилам:

• сначала замеры производятся по задней стенке: по верху, на среднем уровне, по низу;
• потом также меряем с отступом «фронтальную часть»;
• измерение высоты также происходит по трем позициям с «тыла» и с «фронта».

Установка встроенного шкафа купе без таких измерений может привести к тому, что сделанный без учета погрешностей и перепадов корпус либо не войдет, либо при попытке собрать конструкцию будут обнаружены серьезные зазоры. Будет обидно, если выкроенная полка окажется меньше нужного размера и просто провалится. Перед тем как встроить тщательно просчитайте все погрешности, чтобы оставить припуск для монтажа. Иногда случается, что в итоге чертеж полок напоминает трапецию, а не ожидаемый прямоугольник. Все зависит от качества стен, плотности штукатурки на внутренних углах ниши.

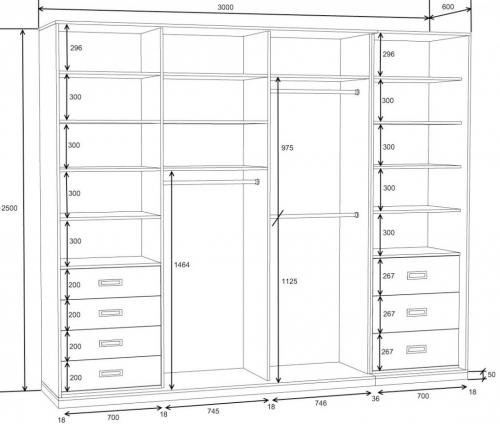

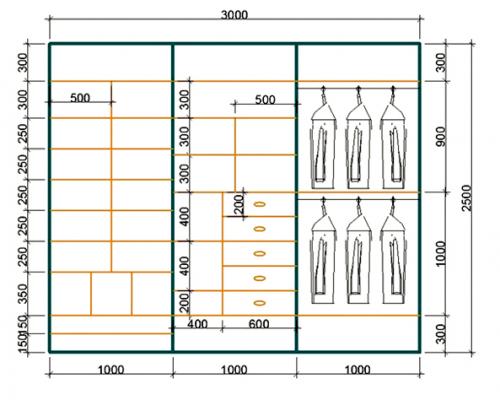

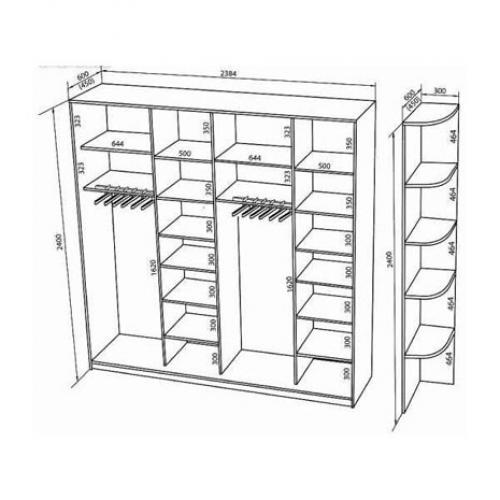

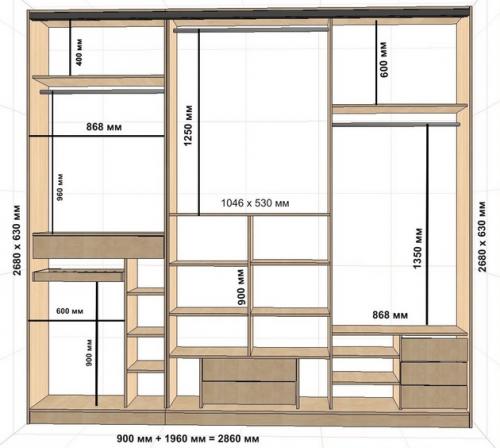

Далее переходим к чертежу. Если навыков черчения у вас нет, лучше обратитесь к конструктору. На основании ваших данных и пожеланий относительно материала вам сделают чертеж будущего шкафа купе в нишу. В такой работе нужно не забыть учесть толщину материала, кромки, если хотите основательно закрыть места распила, и запас для механизма самого купе, на который тоже необходимо заложить порядка 10 см.

Имея на руках подробные схемы можно быть уверенным, что изготовление деталей шкафа будет более точным. Припуски, оставленные при учете погрешностей стен, позволят сделать встраивание более точным.

Теперь, что касается дизайна будущего шкафа: не имея большого опыта в составлении чертежей и монтаже откажитесь от сложных радиальный конструкций фасада. Здесь нужны не просто навыки, а хороший профессиональный опыт, чтобы просчитать, а потом грамотно собрать такую конструкцию. Ограничьтесь более простым вариантом шкафа, который гарантировано сможете контролировать во время сборки. Все декоративные элементы заказывайте строго в соответствии с чертежом.

Источник: https://remont.ru-best.com/dizayn/poshagovaya-ustanovka-dveri-kupe-svoimi-rukami-podgotovka-k-ustanovke-razdvizhnyh-sistem

Установка дверей на шкаф-купе Икеа. Основные ошибки при сборке шкафа – купе Пакс из Икеа

Сложно? Выполним – сборка мебели Икеа – у Вас дома или в офисе!

Производитель в технических характеристиках своего изделия со временем проводит изменения для улучшения качественных показателей деталей.

Например, незначительные на первый взгляд перемены коснулись конструкции дверей шкафа-купе Пакс: была изменена толщина вертикальных рамок в дверях , боковая заглушка теперь устанавливается на дверь, раньше крепилась на каркас шкафа, доработан процесс сборки дверей – резинки уже не нужно вставлять – они заранее вклеены в рамки.

► Как правильно разобрать двери шкафа-купе Пакс?

Из дополнительных опций – это доводчики дверей и внутренняя подсветка на фото-элементах. Наполнению шкафа тоже уделили внимание, включив вспомогательные элементы. На наш взгляд, инструкция сборки шкафа-купе Пакс, разработанная в Икеа, наилучшим образом показывает пошаговую последовательность соединения деталей и все нюансы сборки, только невнимательность собирающего и внешние факторы могут привести к ошибкам.

► Как собрать шкаф-купе Пакс при низких потолках?

Самостоятельно устанавливая шкаф-купе, покупатель иногда сталкивается с определенными проблемами.

Двери шкафа – купе Пакс задевают друг друга и плохо перемещаются по направляющей.

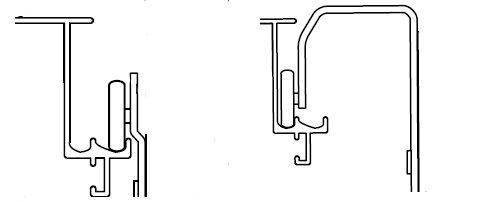

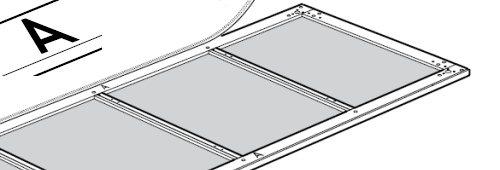

1. Перепутаны двери. На старых моделях шкафа вертикальные рамки передней двери шире, чем на внутренней. Рамки двери, ближней к каркасу шкафа имеют маркировку «A»

. Нужно переставить роликовую систему на дверях.

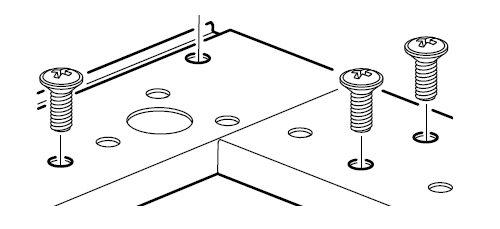

2. Не докручины винты при стяжке рам или при установке роликов. Если винт невозможно зафиксировать – сорван или «пошёл» не по резьбе – он выкручивается с помощью плоскогубцев, резьбу «прогоняем» метчиком, закручиваем винт.

3. Ролик сошёл с направляющего, не закрыт ограничитель для дверей. Ролик и нижний кронштейн устанавливаем в направляющую, фиксируем ограничитель.

4. Попал посторонний предмет между дверьми.

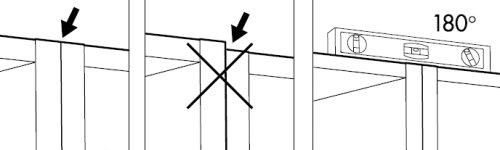

5. Изменение геометрии шкафа: неровности полов, неравномерность стяжки секций каркаса шкафа, крепление к стене, при котором произошло искривление шкафа. Выставить по уровню конструкцию и устранить все неровности в каркасе шкафа.

Стучит дверь шкафа при открывании.

1. Деформировано колесо в роликовой системе. При сколах на колёсике заменить роликовый кронштейн.

2. Визуально осмотреть колесо ролика, убрать налипшие частички мусора.

3. Песок в верхнем направляющем. Удаляем пыль и прочие предметы из ложбинки направляющего.

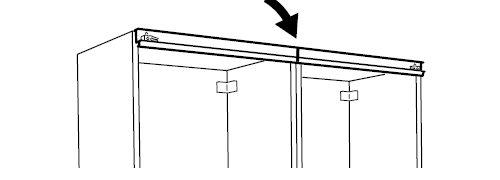

4. Неплотно соединены между собой направляющие . Убираем зазор.

Невозможно навесить собранную дверь.

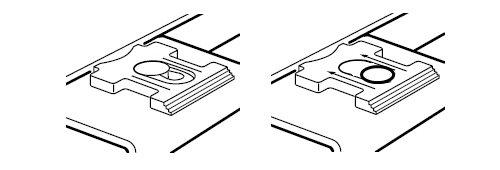

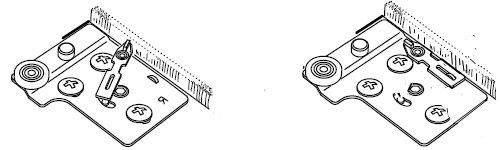

Перевести ограничитель на внутренней двери в горизонтальное положение, затем навесить дверь – потом перевести в вертикальное – дверь зафиксирована.

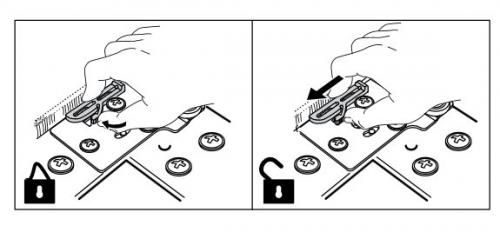

Обновленный ролик внутренней двери! Открыть замок – нажимаем на отросток и тянем вниз. Зафиксировать дверь шкафа купе пакс – тянем вверх до щелчка.

На внешней двери ограничитель – на себя, после навески – от себя.

Как установить ролики на двери шкафа купе. Чистка (самостоятельный ремонт) системы роликов Stanley

На заметку. Если нижний ролик сломался, то приобрести ролики Стенли можно в СПБ Купчино, подробности по ссылкеНапомню, что система шкафов купе Stanley устарела и выпуск оригинальной фурнитуры не осуществляется. Продавцы фурнитуры хранят некоторый запас на складах, однако, цены на один оригинальный ролик достаточно высоки, да и запасы не безграничны. Потому следует проводить периодическую чистку впадины направляющего трека от пыли и мусора, а так же следить за самими роликами, очищая их от намотанных волос. И в случае явного износа всё-таки купить аналогичные ролики российского производства.

Обычно волосы и пыль наматываются на втулку подшипника и дверца при откате туго поддается, если на это не обратить во время внимание, то через какое то время подшипник может полететь, а дверца вывалиться из направляющих.

Оказывается система роликов Stanley для шкафов купе тоже сменила несколько поколений. Изначально втулка крутилась в пластмассе, далее стали ставить подшипник для повышения износа, потом стали ставить металлические подшипники хорошего качества.

На втулку намотала волосы, потому дверь стало открываться с усилием. Так же видно что пластмассовое колесо в которое запрессован подшипник дало трещину (скоро такой ролик уже точно нужно будет менять на новый).

Чтобы избавиться от засора необходимо снять нижний ролик дверцы. Это делается просто. Поддеваем плоской и по красной стрелочке давим вниз, дойдя до язычка (не обозначил на фото), нажимаем на него и снова давим вниз пока ролик не выйдет из крепления.

В итоге имеем подшипник обрамлённый в пластиковое колесо (колесо треснуло), направляющий флажок, регулировочный винт и всё это зафиксировано в пластмассовую рамку-картридж с возможностью регулировки дверцы по высоте.

А вот и тот самый ремонт на “коленке”. В данном случае профилактика – удаление загрязнения и смазка подшипника. К сожалению поменять пластиковое колесико-направляющую нет возможности, потребуется замена ролика, отдельно колесо с подшипником не продаётся.

Для снятия колёсика давим плоской отвёрткой вниз.

Волосы намотались вперемешку с пылью и получилось некое подобие прокладки, которую я снял с подшипника.

Главное не перестараться иначе лишняя густая смазка будет способствовать большему налипанию волос и пыли.

Собираем ролики в обратном порядке снятию. После чего проверяем ход двери. Разница существенна, дверь толкаешь и она продолжает движение сама.

Как установить три двери в шкаф купе. Монтаж направляющих для дверей шкафа купе

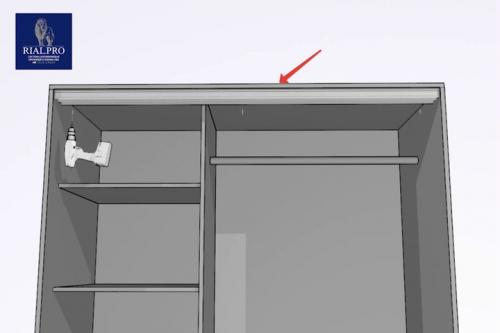

Установка дверей шкафа-купе начинается с работы над направляющими элементами. В комплекте таких должно быть две — верхняя и нижняя. Приступаем к установке верхней направляющей.

При помощи линейки отмеряем шаги 500-700 мм и специальным сверлом просверливаем монтажные отверстия в выбранных точках. Следует использовать сверло по металлу диаметром 5 мм и постараться сделать отверстия максимально аккуратными. Далее устанавливаем направляющую в проём шкафа и отмечаем при помощи карандаша места для креплений.

Крепятся направляющие чаще всего непосредственно к потолку — используем дюбели или другие крепёжные элементы (в зависимости от материала), после чего крепим направляющий элемент саморезами. Верхнюю часть отверстия рекомендуется немного развальцевать, чтобы была возможность скрыть шляпки вкрученных саморезов.

Установка верхней направлящей



Установку направляющих подследует проводить с использованием уровня — обязательно соблюдайте точность геометрии и одинаковый отступ по всей длине элемента, иначе двери будут установлены криво, что не только ухудшит внешний вид, а и может сделать затруднённым или невозможным их движение.

Обратите внимание, что верхняя направляющая не подвергается нагрузкам и не является опорной. Она просто поддерживает конструкцию в заданном положении и направляет движение роликов в правильном направлении. Вес двери будет распределён по нижнему элементу, к монтажу которого мы дальше и переходим.

Правильный монтаж раздвижных дверей шкафа-купе подразумевает точную установку нижнего направляющего элемента, поскольку от этого зависит лёгкость движения (открытие и закрытие). Действуем следующим образом:

1. Выбираем правильную позицию.

• Прикладываем направляющую к поверхности;
• Выбираем правильную горизонтальную позицию с использованием уровня.

2. Регулируем вертикаль.

• Устанавливаем на будущее место одну из дверей;
• Заводим ролики верхнего края в ручей верхней направляющей;
• Приподнимаем ролики нижнего края и заводим их в ручей нижней.

3. Проводим разметку.

• Используя уровень выстраиваем правильную вертикаль;
• Отмечаем карандашом места для креплений и очерчиваем саму деталь по периметру;
• Снимаем дверь.

Таким образом мы получаем размеченное место для монтажа нижнего направляющего элемента. Перед тем, как установить двери-купе своими руками, следует помнить, что монтаж нижней направляющей можно выполнить двумя способами: при помощи дюбелей и саморезов, а также при помощи крепкого двустороннего скотча. Каждый из этих вариантов обладает собственными особенностями.

Используем саморезы

Как и в случае верхней направляющей, просверливаем в нижнем элементе отверстия по 5 мм с шагом 500-700 мм. Далее прикладываем направляющую к уже размеченному ранее месту и отмечаем места для врезки крепежа. Сверлим отверстия, вкручиваем дюбели, вкручиваем саморезы — таким образом монтаж нижнего направляющего элемента окончен.

Используем двухсторонний скотч

Этот вариант гораздо проще первого. Сначала тщательно очищаем поверхность, на которую будет приклеен скотч, от грязи, пыли, жира и возможных заусенец. Зачищаем аккуратно, чтобы случайно не стереть те метки, которые были нанесены карандашом. Оголяем липкую сторону скотча и прикладываем направляющую к полу в точном соответствии с разметкой. Прижимаем элемент по всей длине на некоторое время.

Перед тем, как установить двери в шкаф-купе, точнее при выборе способа монтажа нижнего направляющего элемента, необходимо помнить важный нюанс. Если необходимо сохранить покрытие, то есть не хочется сверлить в нём отверстия, можно использовать скотч, но на его приклеивание есть только одна попытка, поскольку хороший материал будет невозможно оторвать от поверхности. Будьте предельно осторожны и внимательны, а также не ошибайтесь при разметке.

Как установить двери на шкаф-купе

В первую очередь следует прикрепить к дверям ролики из комплекта. Впрочем, изготовитель может поставлять изделия с уже прикреплёнными элементами, хотя самостоятельная работа над этим не представляет никакой сложности.

В принципе, вся деталь вообще может поставляться в разобранном виде, но даже сборка дверей шкафа-купе своими руками будет довольно простой задачей.

В первую очередь следует прикрепить к дверям ролики из комплекта. Впрочем, изготовитель может поставлять изделия с уже прикреплёнными элементами, хотя самостоятельная работа над этим не представляет никакой сложности. В принципе, вся деталь вообще может поставляться в разобранном виде, но дажебудет довольно простой задачей.
