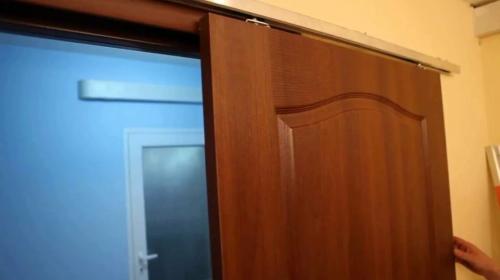

Установка раздвижных межкомнатных дверей во входной проем комнаты своими руками должна выполняться пошагово. Перед тем как начать сборку и монтаж конструкции рекомендуется подготовить рабочее место, все необходимые расходные материалы, инструменты и сам стеновой проем.

Необходимые материалы и инструменты

• Элементы дверного блока: короб, полотно, декоративные наличники.
• Крепежные детали: деревянный брус 50х30, метизы.
• Фурнитура: профили (рельсы), ролики, замочные устройства, ручки.
• Инструменты: стамеска, электродрель, ножовка, рулетка, строительный уровень (отвес).

Если дверное полотно весит до 25 кг можно использовать только 2 ролика. На более тяжелые двери рекомендуется устанавливать 4 ролика. Также для раздвижных моделей лучше использовать ручки и запирающие механизмы скрытого типа (врезные), чтобы при открытии створки не повредить облицовку стен.

Подготовительный этап

Предварительно определяется место расположения дверной конструкции, направление передвижения полотна при его открытии. Если полотно состоит из двух створок, необходимо продумать, как они будут открываться.

Например, можно обе створки подвесить на одну длинную направляющую и они будут открываться в разные стороны вдоль стены. Второй вариант – под каждую створку обустраиваются отдельные рельсы, а при открытии они прячутся в один пенал, сделанный в стене проема. В этом случае важно, чтобы ширины пенала хватало для двух полотен.

На подготовительном этапе осуществляется демонтаж старого дверного блока, а входной проем приводится в порядок (заделывание щелей, выравнивание поверхностей, финишная отделка и пр.).

Ролики для раздвижных дверей своими руками. Механизм раздвижных дверей своими руками

Конструктивно в основе раздвижной системы лежит роликовый механизм с одной или двумя каретками (в зависимости от количества и хода дверных полотен). Ролики и направляющего этого механизма обычно изготавливаются из долговечного и износостойкого материала. Но я пошёл дальше — в качестве роликов использовал закрытые подшипники, а в качестве направляющих — металлические швеллеры, что сделало всю конструкцию буквально вечной и практически не требующей обслуживания.

Сама конструкция дверей довольно проста и состоит из:

• дверного роликового механизма;
• дверных полотен. Их я также изготовил самостоятельно.

Интересно знать! Для раздвижных механизмов разработаны специальные доводчики, обеспечивающие плавное самостоятельное закрывание дверей. Устанавливаются они довольно просто и, кроме закрывания, также обеспечивают фиксацию дверных полотен в крайних положениях.

Дверные механизмы предусматривают выдвижение полотен как в противоположные, так и только в одну сторону. Я выбрал классический вариант, когда 2 одинаковых дверных полотна движутся навстречу и соединяются ровно посередине дверного проёма.

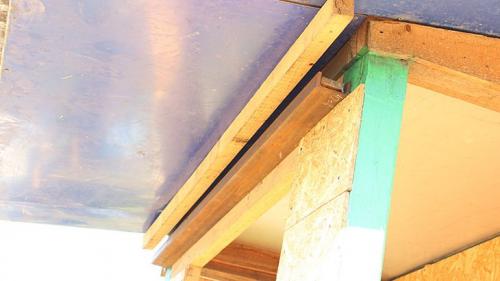

Основой таких дверей является верхняя направляющая: хотя их конструкция и предусматривает использование двух направляющих (сверху и снизу), нижнюю часто не устанавливают. Но я предпочёл поставить — она не только положительно отражается на устойчивости дверей, но и служит дополнительной защитой от сквозняков и влаги.

Как установить двери купе в гардеробную. Двери купе для гардеробной своими руками

Раньше в этой нише был встроенный шкаф с дверьми, которые выглядели очень дешево. Всегда было желание установить, что-то более приличное. Изучение цен на готовые двери купе, расстроило меня, они были слишком дорогими. Я решил сделать такие двери самостоятельно. Что из этого получилось, я расскажу вам в этой статье.

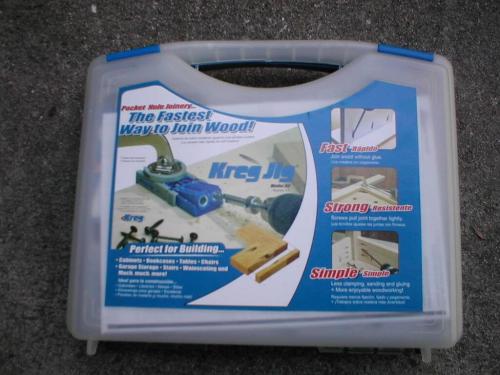

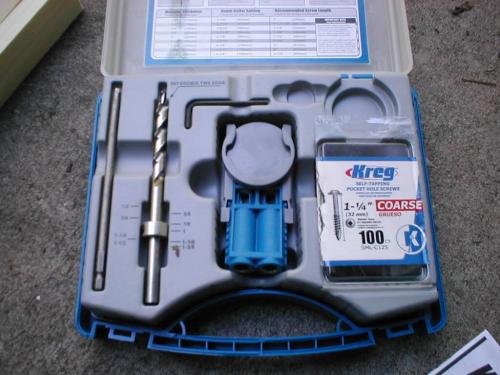

Я собрал двери полностью самостоятельно, с помощью простых инструментов и специального приспособления под названием Kreg Jig. Kreg Jig – по сути это кондуктор который для сверления под углом. Мне подарили этот кондуктор на день рождения. В статье я также покажу вам как можно использовать кондуктор для сверления под углом. Я остался доволен, кондуктор прост в использовании, а результат выглядит профессионально.

Этап 1: Планирование

Прошел уже приблизительно год как я сделал и установил эти двери, так что у меня не осталось исходного чертежа и я не могу показать его вам. Поэтому просто опишу процесс подготовки.

Я измерил ширину и высоту проема в гардеробную, нарисовал его эскиз. Чтобы две раздвижные двери гарантированно перекрывались, необходимо определить середину проема и нарисовать её на эскизе. Теперь необходимо определить с шириной доски, которую вы будете использовать для изготовления дверей. Я купил доску под названием полок-доска осиновая. Для нижних горизонтальных перемычек я использовал всю ширину доски, для вертикальных стоек разрезал доски вдоль. Теперь чтобы определить ширину двери, к расстоянию до средней линии добавлял ¼ ширины доски, т.е. половину от половины. Это гарантирует нам необходимое перекрытие двух дверей. На самом деле это получилось не идеально, так как сам проем оказался кривым.

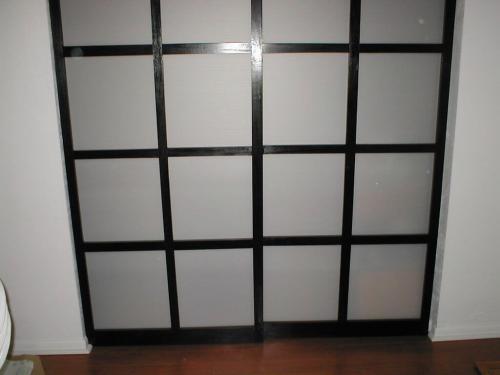

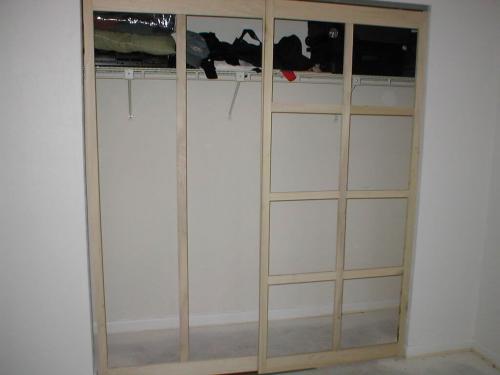

В середине двери можно сделать практически любой рисунок. Я выбирал рисунок так, чтобы он напоминал японскую ширму «Шоджи» (shoji) которая была у нас в спальне. Для заполнения использовался обычный сотовый поликарбонат. Сейчас он продается практически в любом строительном гипермаркете. Этот материал пропускает свет, но при этом он не так прозрачен, чтобы были видны ваши вещи в шкафу. По сравнению с обычным стеклом, сотовый поликарбонат очень легок, прост в работе и отлично выглядит, особенно если сделать внутреннюю подсветку.

Список материалов

• Доска
• Сотовый поликарбонат
• Механизм для раздвижных дверей
• Саморезы

Список инструмента

• Рулетка
• Угольник
• Уровень
• Дрель
• Крэг Джига
• Нож
• Циркулярная пила
• Маятниковая пила (торцовка)

Этап 2: Собираем раму

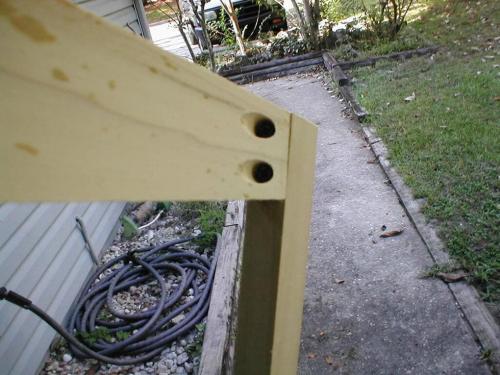

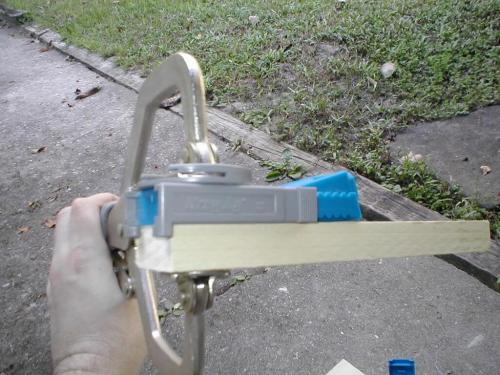

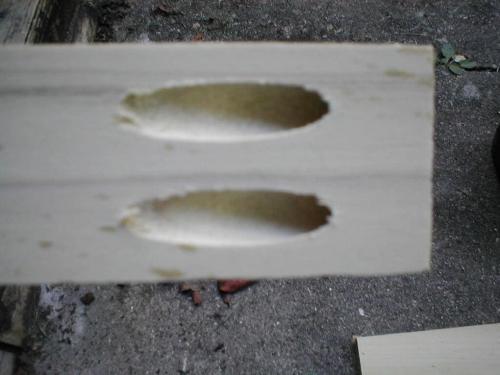

Теперь начинается самое интересное. Кондуктор, который я упомянул ранее, играет главную роль. Комплект включает в себя необходимые зажимы и саморезы, но их мало поэтому придется докупить. Винты в комплекте имеют специальную головку, поэтому она тоже входит в комплект. Я не буду писать подробную инструкцию по использованию Kreg Jig, все видно на фотографиях. Оставлю лишь несколько примечаний.

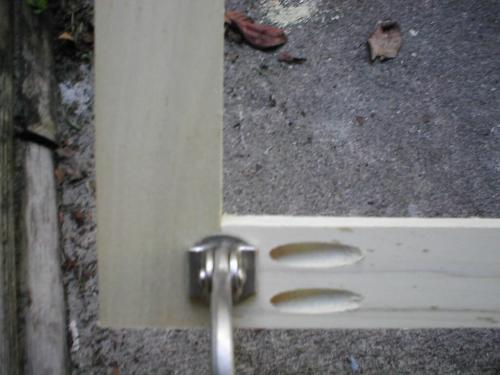

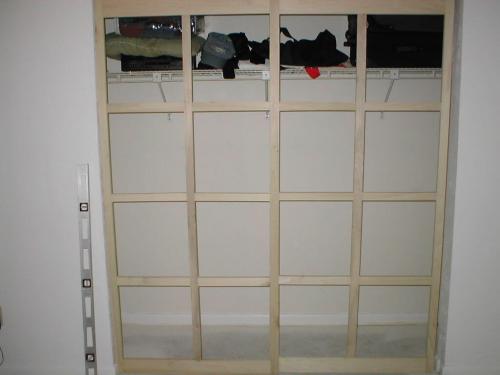

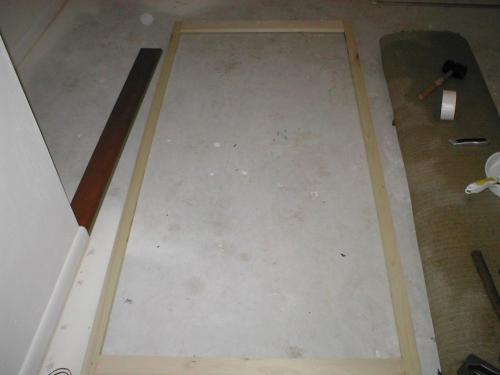

Сборку рамы, лучше не делать на полу, как сделал я. Так как бруски могут сдвинуться друг относительно друга и в конечном итоге рама будет деформирована. Лучше чтобы угол над которым вы работаете, свисал со стола. Доски будут лежать в одной плоскости и после выравнивания угольником, можно скручивать их. Очень важно выдержать прямой угол!

Этап 3: Монтаж дверей купе

Я купил комплект для раздвижных дверей в ближайшем строительном гипермаркете. Комплект включал в себя верхнюю рельсу и 4 регулируемых подвесных ролика.

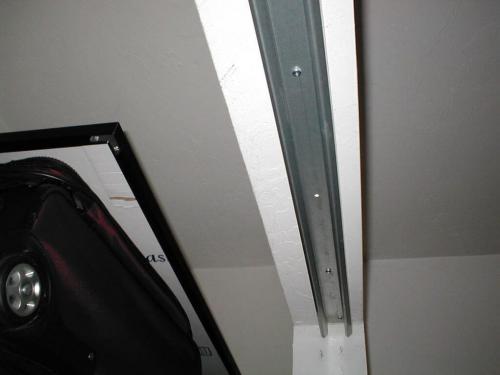

Разметьте и просверлите отверстия в проеме для крепления направляющей.

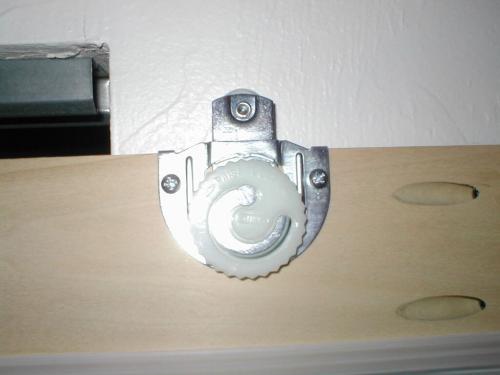

Для крепления роликов нужно отступить от края двери на некоторое расстояние, если оно не указано в инструкции, то прикиньте на глаз сколько будет достаточно для равномерного распределения веса двери.

В комплект также входила нижняя направляющая, чтобы двери не раскачивались, но я до сих пор так и не воспользовался ею. Если будете использовать то её не всегда необходимо прикручивать к полу, возможно будет достаточно закрепить на двухсторонний скотч, вдруг вы захотите что-то изменить в будущем.

Двери купе с установкой. Расчет размеров

При самостоятельной сборке двери для шкафа купе есть два варианта действий. Первый — измерить проем, продумать, сколько дверей вы хотите иметь и с этой информацией обратиться в фирму по изготовлению дверей. Только убедитесь, что они продают комплектующие без оплаты за сборку. Менеджер сам посчитает вам все необходимые материалы, выдаст размеры и озвучит сумму. Все просто. Но вам придется закупать все именно в этой конторе, т.е. выбирать из того, что есть.

Второй способ — рассчитать все самостоятельно и искать нужные компоненты по разным фирмам. Сложнее и дороже, но выбор более широкий. Для тех, кто не любит простых путей опишем расчет компонентов.

Створки

Ширину створок рассчитывайте так, чтобы в закрытом состоянии видна была только одна ручка, но при этом закрывать само дверное полотно она не должна. Для двери-купе из двух створок считаете так: измеряете ширину проема, прибавляете ширину профиля и делите пополам. Это и будет ширина створки.

Например, проем 1600 мм, ширина профиля-ручки 26 мм. Получаем 1600 мм + 23 мм / 2 = 811,5 мм. Обратите внимание, что ширина профиля-ручки взята произвольно. Она может быть разной по форме и, естественно, по ширине. При расчетах подставляйте ширину выбранной вами конструкции.

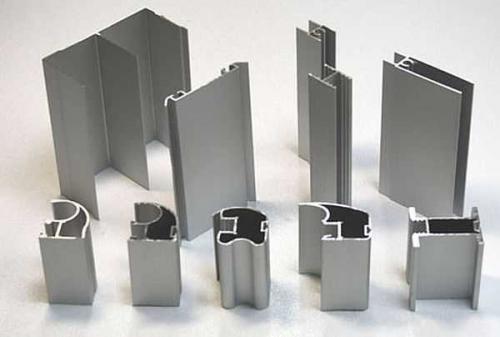

Профили могут быть разными, потому из надо измерять индивидуально

Для расчета трехстворчатой надо будет прибавить удвоенную ширину профиля и разделить на 3.

Пример: проем 2100 мм, ширина ручки такая же — 26 мм. Считаем: 2100 мм + 2*26 мм / 3 = 717 мм.

С высотой все проще. От высоты шкафа отнимают 40-45 мм и получают искомую высоту створки, а также длину боковых профилей. С размерами створок все.

Заполнение

Так как наполнение находится в рамке из профилей, от общей ширины створки отнимаем удвоенную ширину профиля. То же проделываем с высотой — отнимаем высоту нижнего и верхнего профиля.

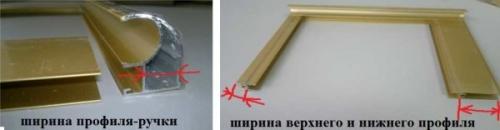

Измерение ширины профилей

Итак, ширина нашей створки 811,5 мм. Измеренная ширина профиля ручки — 18 мм. Так как ручки ставят с двух сторон, эту цифру удваиваем. Получаем 36 мм. Итого ширина заполнения 811,5 мм — 36 мм = 775,5 мм.

Высоту считаем также: пусть исходная 2350 мм, ширина верхнего профиля 12 мм, нижнего — 48 мм. Итого высота заполнения 2350 мм — 12 мм — 48 мм = 2290 мм. Это если заполнение цельное и это ЛДСП, не требующее силиконового уплотнителя. Если створка — цельное зеркало или стекло, от найденной высоты надо отнять еще толщину уплотнительной резинки. Она составляет 1 мм, но так как надевается по периметру, тов общем -сверху и снизу- занимает 2 мм. В этом случае высота заполнения 2290 мм — 2 мм = 2288 мм.

Если заполнение створки состоит из фрагментов, вычитается также и толщина соединительного профиля. Она также составляет примерно 1 мм.

Профили

Высота вертикальных профилей рамок равна общей высоте створки. Ширина всех горизонтальных высчитывается в зависимости от ширины ручки: от ширины створки отнимаем удвоенную ширину ручки (их две).

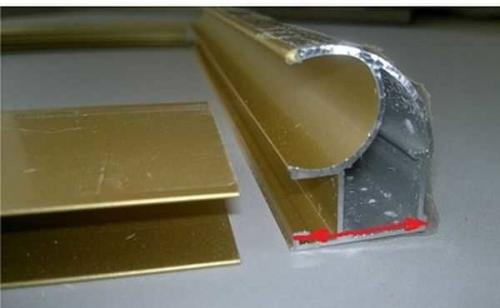

Как измерять ширину ручки

Пусть ширина ручки 26 мм. Получаем ширину вертикальных профилей: 811,5 мм — 26 мм*2 = 759,2 мм.

Установка дверей купе в нишу. Варианты монтажа

Независимо от системы раздвижных дверей, способы установки могут быть:

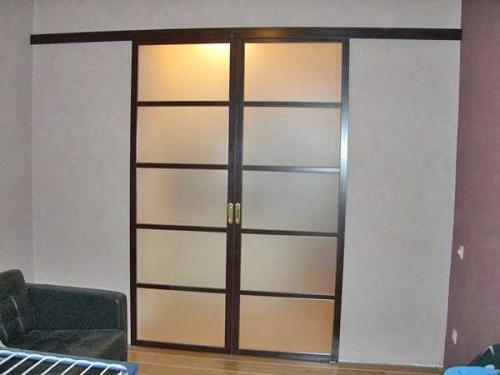

• Двери-купе. На стене закрепляются направляющие, по которым катается полотно.



  Двери-купе. Направляющая монтируется на стене над верным проемом

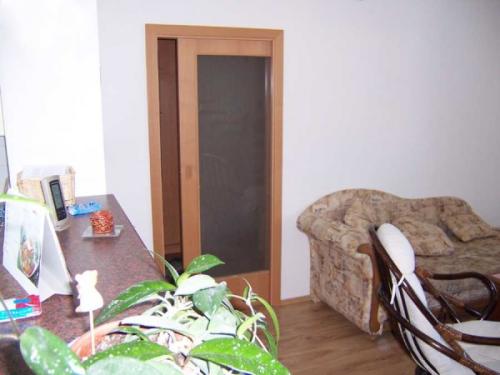

• Кассетные. В стене делают специальную нишу, в которую прячется дверное полотно. Их еще иногда называют !выдвижные».



  Кассетная раздвижная межкомнатная дверь: полотно прячется в стенную нишу

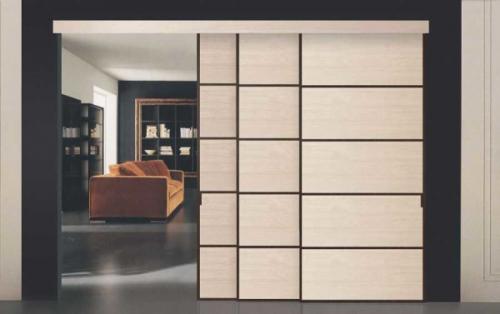

• Каскадные. Состоят из одного неподвижного полотна и нескольких подвижных. Подвижные, при необходимости, сдвигаются и прячутся за неподвижной частью.



  Каскадные сдвижные двери: одна створка тянет другую

Самый простой вариант монтажа — двери-купе. Их можно устанавливать самостоятельно, причем не только на стадии ремонта, но и после него. Важно только чтобы проем был ровным, а стена имела нормальную несущую способность. Недостаток такой системы в том, что вплотную к стене в том месте, куда откатывается дверь, ничего не поставишь. Есть и еще один: очень низкая звукоизоляция. Объяснить это просто: если взглянуть с торца, по бокам остается зазор в несколько миллиметров. Он необходим, чтобы полотно не «шаркало» по стене. И через него отлично проникают все звуки, становясь лишь немного тише.

Кассетные двери хороши тем, что в открытом состоянии полотно находится в нише стены и не мешает. Второй плюс — по периметру проема можно устанавливать уплотнители, которые дают гораздо более высокие показатели по звукоизоляции. Минус монтажа раздвижной двери в нише — его можно делать только на стадии ремонта. Второй недостаток: чтобы сделать пенал под раздвижные двери, обычно ставят фальшстену, а это — сворованные сантиметры площади.

Каскадные — одна из разновидностей дверей-купе. Просто имеет большее количество направляющих: по числу подвижных дверных полотен. Монтаж, пожалуй, самый сложный: много деталей и требуется высокая точность установки. Системы относятся к категории элитных, и на установке экономят редко: ремонт обойдется дороже.
