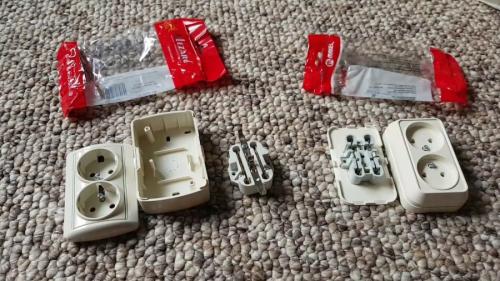

Существуют разные виды двойных розеток, прежде всего отличающиеся исполнением. Выбирать подходящую розетку следует исходя из конкретных потребностей и задач.
Двойные розетки принято классифицировать на:

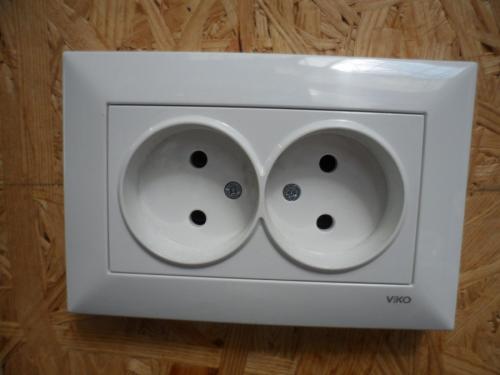

С заземление и без

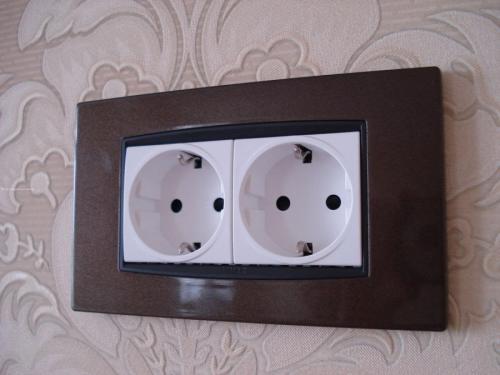

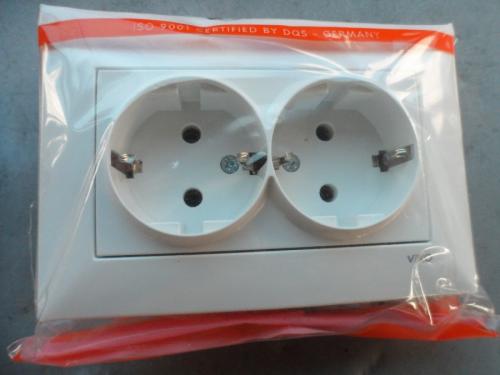

Изделия с заземлением помимо основных двух контактов (фаза и ноль) имеют дополнительный – для подключения провода заземления. Заземляющий контакт имеет две составляющие – внутреннюю и внешнюю. К внутренней подключается кабель заземления, к внешней – электроприбор через соответствующий контакт в вилке.
Если в электропроводке не предусмотрен заземляющий провод (часто встречается в старых домах), особого смысла в покупке розетки с заземлением нет, поскольку клемму заземления не удастся подключить. Если же заземляющий провод имеется, лучше выбрать розетку с заземлением.
Открытые и закрытые
Закрытые розетки оснащены специальной шторкой, перекрывающей отверстия для подключения вилки. Такие модели не позволяют вставить в розетку ненадлежащий предмет (гвоздь, иголку и т. п.), и обычно используются в целях обеспечения безопасности детей.
Шторка сдвигается только при одновременном воздействии на оба отверстия, то есть при подключении вилки электроприбора. Также есть двойные розетки с крышкой, закрывающей отверстия.
В данном случае для подключения вилки необходимо приподнять крышку. Последняя защищает не только от поражения током, но также попадания воды, пыли и других загрязнений в розетку.
С защитой от попадания влаги или пыли
Пыле и влагозащищенные двойные розетки маркируются обозначением «IP» и двумя цифрами, указывающими на степень защиты. Обращайте внимание на фото двойных розеток, если выбираете их в интернет-магазине, на них должна быть видна такая маркировка. Данный параметр также всегда указывается в технических характеристиках изделия.

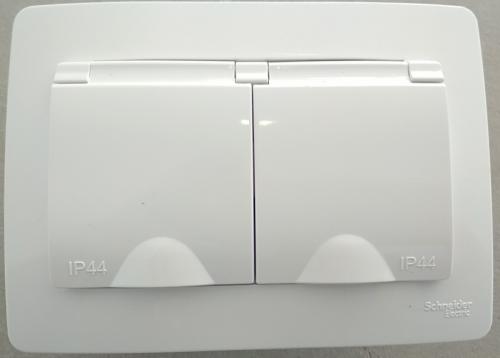

Для помещений с высоким уровнем влажности рекомендуется выбирать двойные розетки с классом защиты IP44, оснащенные крышкой.
Для установки на открытых площадках стоит выбирать розетки, защищенные по стандарту IP55, они более устойчивы к проникновению влаги и пыли.
Программируемые
Оснащаются таймером, позволяющим задавать время автоматического отключения и включения. Современные программируемые розетки могут оснащаться модулями дистанционного управления (через Wi-Fi или Bluetooth), позволяющими их включать, выключать и настраивать таймер со смартфона.
Подпружиненные
Оснащены внутренней пружиной и корпусной кнопкой, позволяют практически автоматически извлекать вилку без усилия. При нажатии на кнопку пружина выталкивает вилку из розетки.
Встраиваемые (внутренние) и накладные (внешние)

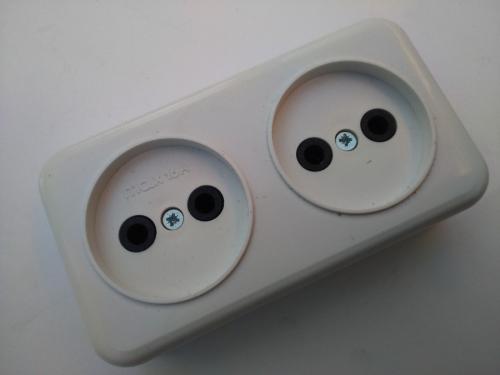

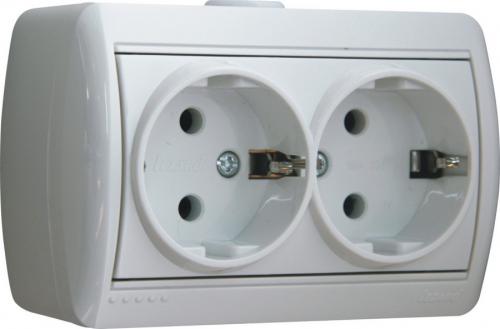

Внутренняя двойная розетка монтируется практически вровень со стеной. При этом сама конструкция и контакты розетки находятся в стене. Накладная розетка выступает над стеной и монтируется непосредственно на нее.
Подключение двойной розетки без заземления. Как установить наружную розетку без заземления?

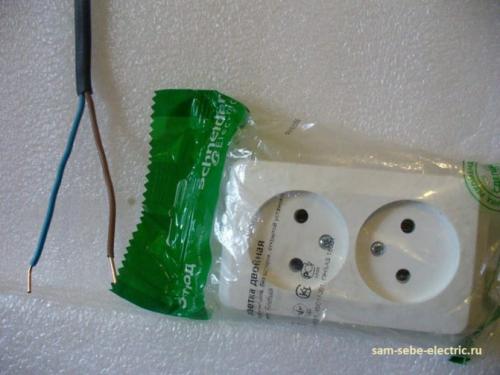

Сегодня будем устанавливать розетку . Вот она…

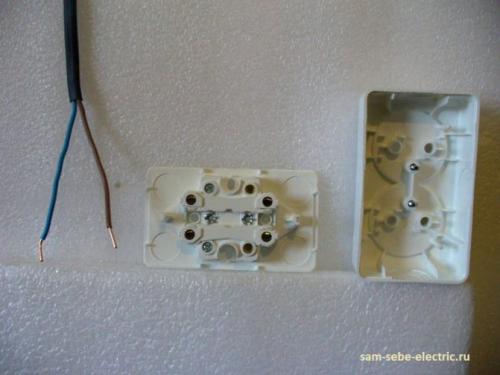

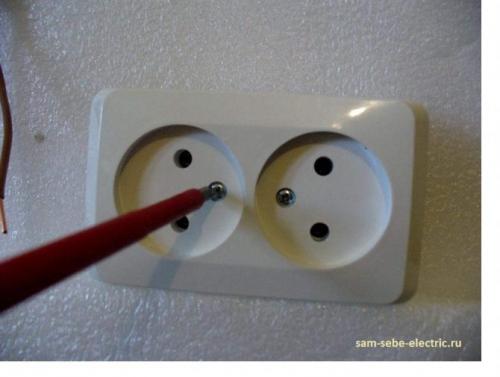

Перед установкой необходимо разобрать розетку, чтобы получить доступ к ее контактам и получить возможность закрепить ее на стене. Для этого откручиваем снаружи два болта, которые крепят корпус к основанию.
Вот что нас ждет внутри…

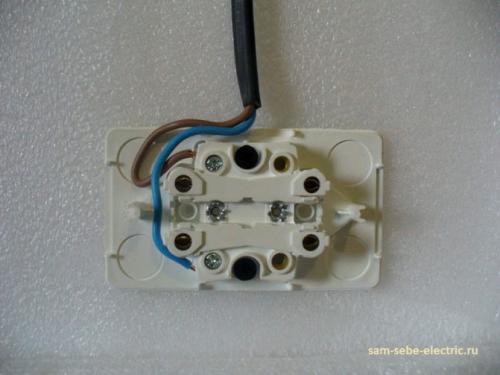

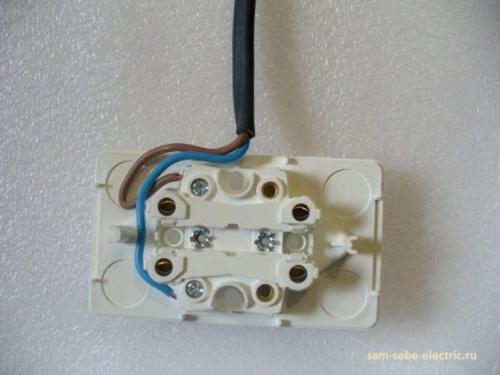

В розетке без заземления всего два контакта, к которым и крепим фазу (коричневая жила) и проводник PEN (голубая жила). Полярность тут не играет роли. Подключаемые провода заводятся в разъемы справа (это только для рассматриваемого случая, а так контакты в разных розетках могут находиться в разных местах) и затягиваются двумя болтами как на фото ниже…

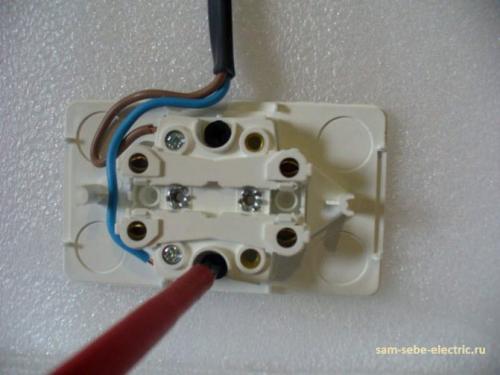

Тут я подключаю провода на весу, т.е. когда розетка еще не закреплена на стене. Мне так удобнее. К установленной розетке провода уже сложнее подключить, так как нужно «изгибаться» и подстраиваться, чтобы жила попала точно в разъем. Далее крепим наружную розетку к стене. В моем случае поверхность не бетонная и я ее просто прикрутил к стене саморезами, но если стена бетонная, то сначала размечаете места крепления, сверлите отверстия и забиваете дюбеля (обычно 6х40 мм).
Должно получиться как-то так…
Теперь устанавливаем крышку на место…
Ага! Нам мешает подходящий провод. Чтобы он не мешал нужно в крышке вырезать для него проем. Это делается ножом или бокорезами в месте, где есть соответствующая разметка.
Крышку с вырезанным проемом для провода ставим на место, закручиваем два болта крепления, подаем на нее электричество и можно смело пользоваться.
Как видите монтаж наружной розетки без заземления очень простой.
Если в вашем доме есть заземление, то читайте: Как установить наружную розетку с заземлением?
