Лифт в частный дом. Виды лифтов для частного дома
Лифт в частный дом. Виды лифтов для частного дома
По своей конструкции лифты для загородного дома можно грубо разделить на три большие группы: электрические, гидравлические и пневматические – так называемые, аэролифты. Вкратце рассмотрим особенности каждого варианта.
Электрический лифт в частном доме
Основа электрического лифта (речь идет о полноценном пассажирском промышленном подъемнике) – это силовой агрегат, который посредством редуктора приводит в движение тяговые тросы. На тросах крепится кабина, она передвигается по направляющим рельсам. Такова схема в самом общем виде: о системе ловителей, противовесах, приямке и других важных компонентах речь пойдет ниже. Электрический лифт способен достигать скорости в 1,4 м/с, это вдвое выше, чем на «гидравлике».
Силовой агрегат можно установить как в специальном машинном отделении, так и наверху лифтовой шахты. В последнем случае вся тяговая работа выпадает на долю электролебедки — вместе с двигателем она монтируется на «чердаке» шахты, на специальных балках. Подобная конструкция потребует дополнительного усиления как несущих балок, так и верхней перевязки.
Основной недостатко электролифтов их шумность — лебедка будет слегка греметь, как ни крути. К тому же, она потребует дополнительных устройств для обеспечения безопасности в случае обрыва троса (крайне редко) или выключения электроэнергии. А вот скорость подъемника и его цена окажутся более привлекательны по сравнению с гидравликой.
Гидравлический лифт в частный дом
В гидравлическом лифте система состоит из емкости с маслом и гидронасоса, нагнетающего давление. Кабину в такой конструкции поднимает поршень. В отличие от электромеханического, «гидравлика» менее прихотлива в монтаже: силовой агрегат можно разместить даже на значительном удалении от лифтовой шахты. Обычно его все же следует устанавливать внизу, под лифтом: выдвижной шток плавно опускает и поднимает кабину на нужную высоту.
Лифт своими руками, чертежи.
Пневматический лифт для частного дома

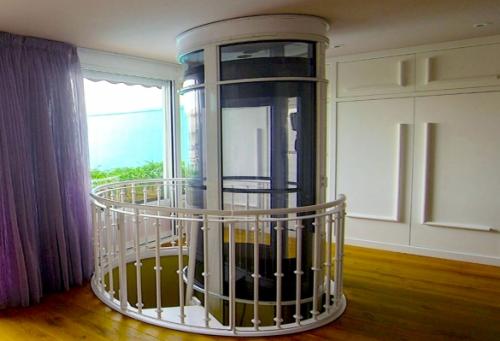

Наиболее современная модель — это пневматические вакуумные лифты, не имеющие ни шкива с тросами, ни гидравлического цилиндра. Они представляют собой герметичную капсулу из поликарбоната. Движение кабины в ней происходит за счет разницы давления: когда насос откачивает из верхней секции воздух, кабина поднимается. Зачем специальный клапан впускает воздух «обратно», и кабина едет вниз. Как утверждают разработчики, аэролифт не требует ни особой лифтовой шахты, ни направляющих, ни ловителей — но полностью безопасен. Если во время движения вдруг отключится электричество, или произойдет разгерметизация, устройство просто медленно опустится вниз, по мере того, как будет падать давление в камере нагнетания.
Главный недостаток аэролифта — это его стоимость. Цена установки даже несложной модели будет начинаться от полумиллиона рублей.
Судя по отзывам пользователей FORUMHOUSE, остальные варианты ненамного доступнее. Как считает участник портала с ником Unogroup , установить индивидуальный промышленный электролифт на 2 остановки с грузоподъемность 300 кг обойдется хозяину не менее чем в 400-500 тысяч рублей хоть в Москве, хоть в отделанном регионе. В сопоставимую сумму выльется создание гидравлического подъемника с двухметровой лифтовой шахтой внизу. А вот лифт на три остановки – это уже потянет на полтора миллиона, прогнозирует Unogroup .
Unogroup пользователь FORUMHOUSE
Как показывает наш форум, наибольший интерес у дачных самодельщиков вызывает именно электромеханический лифт: его проще всего сделать из подручных материалов. Но и «гидравлические» примеры тоже имеются.
Лифт в квартире. Британские конструкторы придумали лифт, который можно установить в любом частном доме без шахты
В высотных домах лифт является привычным средством перемещения людей и грузов по вертикали. Более того, он должен быть установлен в здании, превышающем высоту пяти этажей. А вот подъемник в частном доме и тем более в квартире воспринимается как исключительная роскошь.
Автор статьи: AVE
Дело даже не в высоте сооружения — выделение места, установка и отладка сложного технического приспособления требует существенных затрат. Не в каждом помещении найдется достаточно пространства для обустройства лифтовой шахты. Однако бывают исключения.

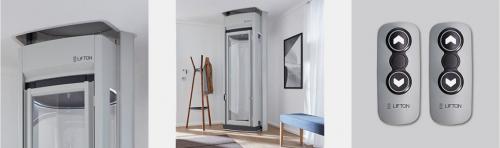

Британские конструкторы из Stiltz Group решили разрушить укоренившийся стереотип и предложили вполне бюджетный вариант лифта, который отлично вписывается даже в небольшое помещение. LiftonDuo — достаточно простое и удобное приспособление для механического перемещения между этажами. В чем же заключается его преимущество?
Во-первых, его разработчики переосмыслили саму систему подъема тяжести при помощи лифта. В случае с частным лифтом речи не идет ни о повышенной нагрузке, ни о внушительной высоте. Для такого малого расстояния не нужна специально оборудованная шахта, а для массы в пару сотен килограмм можно обойтись без тяжелого противовеса. Поэтому и конструкция подъемника может быть проще.

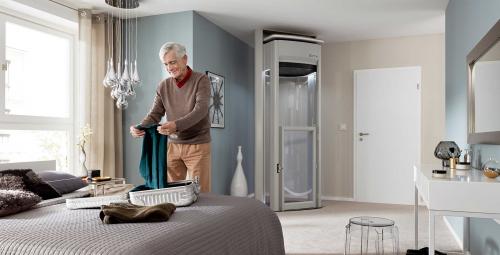

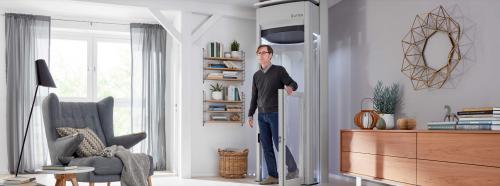

В результате таких поправок реализованный LiftonDuo представляет собой застекленную капсулу, которая перемещается вверх-вниз по установленным направляющим. Эти же рельсы удерживают кабинку в вертикальном положении, обеспечивая ровный ход по установленной траектории. Внезапные рывки, к которым привыкли пользователи канатных лифтов, практически исключены. Закрытая кабинка гарантирует безопасность пассажира во время ее прохождения между этажными плитами.
Движение кабинки осуществляется за счет двигателей, скрытых в самой капсуле. Они приводят в движение механизм, передвигающий ее по направляющим рельсам. Такая особенность конструкции позволяет сэкономить пространство, которое обычно занимают двигатели привычного лифта. Все сооружение занимает расстояние от пола нижней комнаты и до потолка верхней.
Читать похожие статьи:
- А вы за технологии? Чудо-мебель для любителей гаджетов
Главное преимущество LiftonDuo — это минимум площади, которую лифт отбирает у полезного пространства комнаты, где он установлен. Любителям роскоши и размаха скромная кабинка может показаться достаточно тесной, особенно для двоих. Но за счет подобной компактности вся конструкция занимает примерно один квадратный метр площади! Это совершенный рекорд среди подъемников схожего типа.
Уникальный подъемник обойдется покупателю в несколько раз дешевле по сравнению с установкой традиционного лифта. По заверениям конструкторов его монтаж может быть завершен в течении одного дня. Затраты на эксплуатацию подъемника также приятно удивят — за счет встроенного двигателя и оптимального размещения массы он потребляет значительно меньше энергии. Если ощущаете, что ходьба по ступеням вас утомляет, рекомендуем присмотреться к LiftonDuo.
Самодельный лифт. Принципы работы различных лифтовых систем
Лифтовые подъёмники подразделяются на следующие основные виды:
Направляющие лифта своими руками
Для движения лифта требуется некое силовое устройство, наиболее удобным и практичным питанием которого будет электричество. Поэтому электродвигатели входят в состав привода, независимо от его вида. Однако электрическими принято называть лифты наиболее распространенной, тросовой системы, вероятно, потому, что у них усилие двигателя непосредственно передаётся тросам, перемещающим кабину.
1. Электрический лифт , которым мы пользуемся в многоэтажных домах, работает по принципу противовеса: кабина закреплена на тросах, на других концах которых закреплён груз-противовес. Приводной механизм, расположенный в верхней части лифта (машинное отделение), получив электрический сигнал от кнопок панели, через шкив-колесо приводит систему в движении. Благодаря противовесу инерция кабины сводится к минимуму, что обеспечивает плавность движения и позволяет обойтись электродвигателем значительно меньшей мощности.
2. Гидравлический лифт работает по принципу домкрата. Электродвигатель создаёт давление жидкости в системе, гидроцилиндр толкает кабину вверх. На спуске электричество не потребляется. Этот вид лифтов не имеет противовесов и отличается бесшумностью. Но из-за высокого давления в гидравлической системе требует квалифицированного обслуживания и мощной силовой установки.
3. Кабина пневматического лифта работает как поршень. Для движения лифта вверх в аэрошахте над кабиной мощными вентиляторами создаётся разрежение воздуха. В результате повышенное давление под кабиной толкает её вверх. Для спуска давление сверху и снизу кабины выравнивается, и она плавно опускается вниз.
Пневматический лифт своими руками
Теперь зададим себе вопрос: как сделать лифт своими руками в доме, посильно ли это для рук и для кошелька?
Для пневматического лифта необходимы комплектующие, которые практически невозможно сделать своими руками. Если покупать готовые или заказывать их изготовление, теряется сама идея изготовления лифта своими руками. Да и окончательная стоимость округлится до такой цифры, что приобретение и монтаж готового аэролифта обойдется дешевле.
Гидравлический лифт своими руками
Теперь – гидравлика . Увы, не менее сложно и дорого. Потребуется высокопроизводительная гидравлическая насосная станция, а стоит она недешево. Ну, а главное – гидроцилиндр. Даже для поднятия кабины лифта на один этаж требуется значительное выдвижение штоков. Подобные блоки имеются у автомобилей-самосвалов но, даже решив установить такой гидроцилиндр, мы столкнёмся с другой проблемой — опускание кабины. Гидроцилиндры автомобильного типа складываются под весом тяжёлой грузовой платформы самосвала. Веса кабины лифта тут будет недостаточно. Комбинирование из различных других готовых механизмов будет не менее сложно и дорого.
Решение вопроса, как самому сделать лифт очевидно: делать лифт электромеханический .
