Монтаж труб из полиэтилена. ПНД-трубы: особенности монтажа
Монтаж труб из полиэтилена. ПНД-трубы: особенности монтажа
Особое внимание перед началом монтажных работ уделяется защите трубопровода. Полиэтиленовый водопровод лучше укладывать под бетонное основание (подойдет также цементная стяжка). Бетон отлично справляется с защитной функцией, он предохраняет полиэтилен от переохлаждения и перегревания, негативно влияющих на целостность структуры материала.
После проведения необходимых замеров можно приступить к делению трубы на отрезки нужной длины. Инструмент труборез позволяет разрезать трубу максимально ровно. При использовании других приспособлений на срезе трубы могут образоваться заусеницы, которые нужно тщательно зачистить наждачной бумагой. Для удобства на трубе обозначаются отметки, указывающие на глубину посадки фитинга. Если в плане-схемы присутствуют изгибы трубы, рекомендуется применять трубогиб.
При установке холодного водоснабжения желательно позаботиться об изоляции трубы. В противном случае на трубе будет образовываться конденсат, который часто становится причиной возникновения плесени и грибка в помещении.
Важно! Расстояние ПНД-трубы от стены не должно составлять менее 2 см.
Монтаж труб ПНД не требует особых технических навыков, но может быть произведён только при соблюдении описанных выше правил. Не стоит начинать работу самостоятельно, не убедившись в достаточном наличии хотя бы теоретических знаний о монтаже. Лучше всего сделать несколько пробных соединений, чтобы вовремя исключить наличие ошибок в конструкции.
- 1 Область применения
- 2 Виды полиэтиленовых труб
- 3 Способы монтажа
- 4 Практическое руководство
- 5 Установка труб из сшитого полиэтилена
В этой статье мы расскажем, как осуществить монтаж полиэтиленовых труб своими руками. Это позволит в несколько раз сэкономить при прокладке большинства коммуникаций. Существуют различные виды упомянутых изделий, а также способы их установки. Эта статья осветит все эти аспекты.
Источник: https://dizajn-interera.ru-land.com/stati/montazh-trub-iz-polietilena
Крепление пнд труб к стене. Крепление труб ПВХ при помощи клипс и хомутов
При монтаже трубопровода, в том числе из пластиковых труб, очень важным является вопрос правильного крепления изделий для безаварийного и надежного функционирования магистрали. В статье рассматривается применяемое крепление для труб ПВХ, а также все особенности, связанные с монтажом этой продукции.
Канализационная система из ПВХ труб
Виды крепежа ПВХ трубопроводных изделий
Фиксация труб при монтаже магистрали не требует применения специального инструмента. Для надежного закрепления продукции из поливинилхлорида на трассе, используются следующие держатели для ПВХ труб:
- пластиковые клипсы;
- крепежные хомуты.
Монтаж полиэтиленовых труб фитингами. Как производится монтаж полиэтиленовых труб, полное руководство
Монтаж полиэтиленовых труб. Полиэтиленовые трубы относятся к изделиям из термопластов и изготавливаются путем плавления гранул полиэтилена (ПНД) и последующей их подачи под давлением в экструдер. В итоге на выходе из экструдера формируется готовая труба, которая режется на отрезки необходимой длины. Причем, если бы была возможность устанавливать оборудование для производства труб прямо в поле или на строительной площадке, то можно было бы изготавливать трубы нужной длины и обходиться без соединительных частей (фитингов).
Но, так как полиэтиленовые трубы необходимо транспортировать, а также производить их повороты и разветвления, то для этого нужно их соединять, производить монтаж полиэтиленовых труб. В настоящее время известно два основных способа соединения труб. Это разъемные соединения, а также при помощи термосварки.
Разъемные соединения полиэтиленовых труб
Монтаж полиэтиленовых труб при помощи разъемных соединений осуществляется двумя способами при помощи обжимных (муфтовых) фитингов и фланцевых соединений. Достоинства разъемных соединений заключается в возможности разборки трубопровода для его демонтажа или ремонтаи последующей повторной сборки.
Обжимные фитинги, или компрессионные фитинги, применяют для соединения только водопроводных полиэтиленовых труб диаметром от 20 до 110 м. Принцип соединения заключается в обжиме трубы специальной зажимной втулки с наличием на ней фасок врезающихся в трубу и исключающих разъединение соединительного узла. Соединение при помощи компрессионных фитингов обеспечивает работоспособность узла до 16 атмосфер при диаметре труб от 20 до 63 мм и 10 атмосфер труб диаметром 75 – 110 мм.
Данный способ соединения труб хорош тем, что для его осуществления не требуется знание специальных навыков или применения оборудования. Компрессионные фитинги довольно широко применяются для соединения труб в системах полива или при частном строительстве. Их можно легко собрать и также легко разобрать, например, в конце дачного сезона.

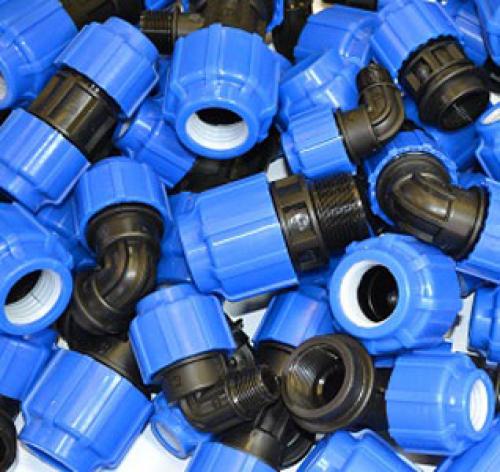

Монтаж полиэтиленовых труб – Обжимные фитинги
Монтаж полиэтиленовых труб при помощиможно производить на трубопроводах диаметром от 50 до 1600 мм. Этот способ широко применяется при соединении полиэтиленовых труб со стальными трубопроводами и в местах присоединения трубопровода к регулирующей арматуре. Фланцевое соединение состоит из двух деталей: самого фланца и полиэтиленовой втулки под фланец, привариваемой на конце трубы и исключающую соскакивания фланца с трубы.

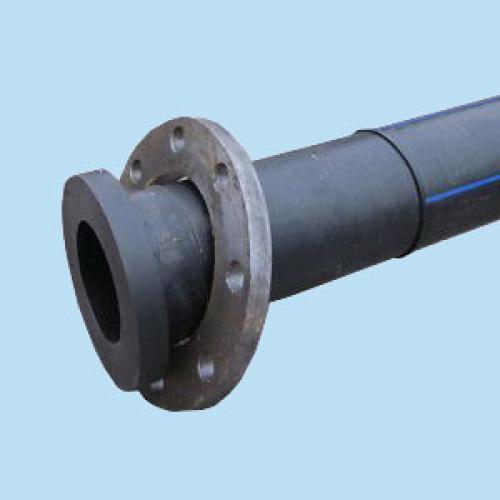

Монтаж полиэтиленовых труб – Фланцевое соединение
Монтаж полиэтиленовых труб при помощи термосварки
Такой способ монтажа разделяется на сварку при помощи фитингов снагревателями, электродиффузионную сварку и при помощи сварки встык.
Электромуфтовая сварка осуществляется путем нагрева до состояния плавления полиэтилена на соприкасающихся поверхностях трубы и фитинга (муфты, отвода, тройника и т.д.). Плавление полиэтилена осуществляется за счет электрического тока подаваемого на спираль из металлической проволоки, заложенной в соединительную деталь. В результате взаимопроникновения (диффузии) макромолекул полиэтилена происходит перемешивание расплавленных слоев двух контактирующих поверхностей (трубы и соединительной детали), затем при остывании образуется неразъемное сварное соединение. Данный способ сварки является очень надежным и обладает простотой исполнения и не занимает много времени. Электромуфтовые аппараты имеют компактные размеры и, благодаря этому, сварку можно проводить в стесненных условиях, например, в колодцах, в траншее и т.д.
В современных системах электромуфтовой сварки параметры сварки зашифрованы в штрих-коде, размещенном на каждой соединительной детали. Аппарат для электромуфтовой сварки имеет специальное считывающее устройство. После считывания параметров со штрих-кода, аппарат самостоятельно настраивается на необходимые параметры сварки, температуру, время.

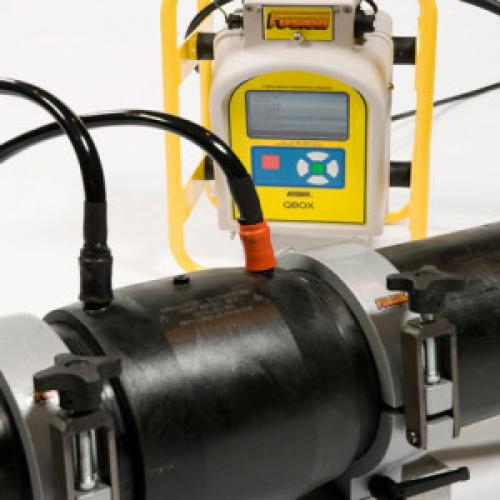

Электромуфтовая сварка

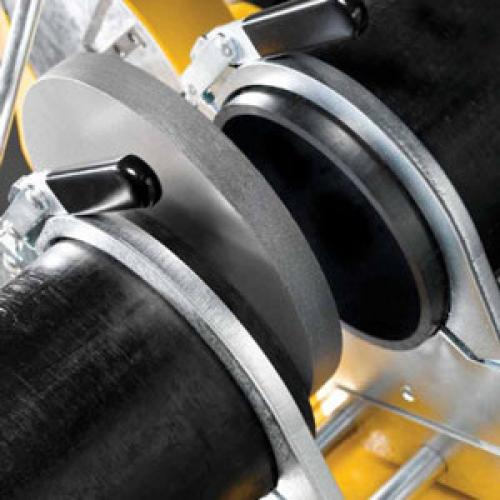

Стыковая сварка полиэтиленовых труб заключается в нагреве торцов свариваемых труб или фитингов до вязкотекучего состояния полиэтилена в результате контакта с нагревателем и последующим соединением торцов под давлением после удаления нагревателя.довольно сложный технологический процесс, требующий высокой квалификации персонала и высококачественного оборудования. Но вместе с тем, данный способ обладает рядом несомненных преимуществ: сварка встык значительно удешевляет весь процесс монтажа, экономя на соединительных частях, по сравнению от электромуфтовой сварки особенно это выгодно при соединении больших диаметров труб. Стык, при таком виде сварки, является очень надежным и практически не отличается по однородности от самой трубы.
