Камин — древнейший атрибут интерьера человеческого жилища. С незапамятных времен большая часть семейных событий происходила вокруг домашнего очага. Сейчас можно купить печь-камин с водяным контуром отопления для самого изысканного дизайна.

Технологический прогресс привел к созданию большого числа разнообразных конструкций этого традиционного источника тепла. Один из них — аквакамин с функцией подогрева воды, циркулирующей по отопительной системе. Теперь он может обогревать не одну комнату, а полностью весь дом.

Принцип работы

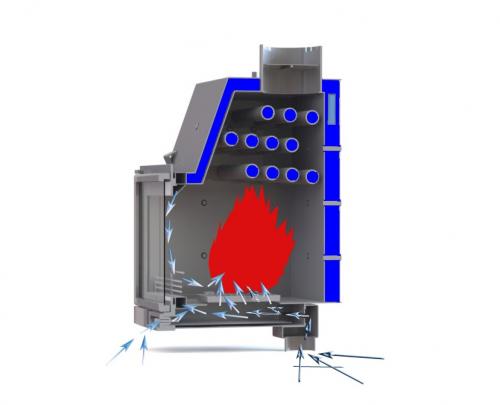

Камин с встроенным водяным контуром работает так же, как дровяная печь для отопления, в конструкцию которой вмонтирован теплообменник системы отопления.

Преимущества

Установка камина придает дизайну изысканность. Комнату можно быстро прогреть при резком похолодании снаружи или после долгого отсутствия в загородном доме. И сразу же заработает система отопления всего здания.

Выгоды от приобретения аквакамина на этом не заканчиваются:

1. Причудливо переливающиеся огоньки пламени — это одна из трех картин, на которые можно смотреть бесконечно. Отдых у огня — самый древний, расслабляющий и успокаивающий.
2. Конструкция камина не содержит движущиеся механизмы. Там просто нечему ломаться. Долговечность обеспечена тысячелетним опытом использования открытого огня.
3. Корпус аквакамина двойной. Внутри циркулирует вода из системы отопления дома. Металл не перегревается от контакта с открытым пламенем, поэтому срок службы изделия измеряется десятилетиями.
4. Традиционный камин, оборудованный теплообменниками, подключенный к отопительной системе здания, имеет коэффициент полезного действия (КПД) 80 %. Это уровень современных теплогенераторов.
5. К аквакамину можно подключить бойлер для обеспечения коттеджа горячим водоснабжением.
6. Пожаробезопасность гарантирует применение термостойкой прозрачной дверцы топки. При этом мягкий инфракрасный спектр пламени свободно проникает сквозь стекло, приятно греет хозяев камина, создает уютную, теплую атмосферу.
7. Дешевое топливо: дрова, уголь, топливные брикеты — дает ощутимую ежегодную экономию.
8. Печное, каминное отопление полностью автономно, что позволяет строить загородный дом вдалеке от газовых и электрических сетей. Наличие небольшого по мощности электрогенератора обеспечивает возможность применения автоматизированной пеллетной подпитки топки для длительного беспрерывного горения.
9. Современные аквакамины достаточно легкие. Их можно установить без фундамента на негорючее основание, например, из керамической плитки.
10. Разнообразный дизайн современных каминов имеет общую характеристику — компактные размеры при достаточно высокой тепловой мощности, что важно для небольших комнат.
11. Отсутствует инерционность, присущая традиционным массивным печам. За считанные минуты разгоревшееся пламя согреет комнату, где установлен аквакамин. Если предусмотрен циркуляционный насос, то всему зданию не страшны резкие перепады температур наружного воздуха.
12. Цена массивного каменного камина или печи вместе с фундаментом и дымоходом превосходит стоимость аквакамина, монтаж которого достаточно прост, поэтому возможна установка своими руками. А профессионального каменщика сейчас найти сложно, его услуги дорого стоят.
13. При комбинированной системе отопления возможна экономия до 50 % начальной стоимости газового оборудования. Максимальная мощность котла рассчитывается на минимальную зимнюю температуру. На широте Ростова-на-Дону это -24 °С. На практике морозы редко бывают ниже -10 °С. Когда станет холоднее, выручит аквакамин. Все остальное время можно экономить без ущерба для комфорта.

Печь длительного горения с водяным контуром. Как выбрать печь-камин длительного горения

Для правильного выбора печи-камина для обогрева загородного дома желательно иметь четкое представление об его устройстве и принципе работы. Это позволит сэкономить затраты на покупку и избежать ошибок в процессе эксплуатации.

Конструктивные особенности

Газодинамические процессы, протекающие в топке печи-камина с высоким уровнем КПД, зависят от многих параметров. Самостоятельно добиться оптимальной конструкции на основе глиняного и шамотного кирпича едва ли удастся. Лучше отдать предпочтение заводским разработкам, прошедшим стадию проектирования и многократных испытаний на самых разных режимах работы. Они представляют собой готовое техническое устройство, которое надо просто правильно установить на место и эксплуатировать в соответствии с рекомендациями изготовителя.

Для монтажа печи-камина не требуется специально готовить фундамент или нишу из кирпича или камня. Прибор монтируют с соблюдением правил пожарной безопасности на свободное место и подключают к нему трубы для отвода дымовых газов.

Сам камин представляет собой прочный корпус с установленными внутри него необходимыми устройствами. Дверки обычно выполняются из жаропрочного стекла. Оно обдувается вторичным воздухом, направляемым в камеру дожига отходящих газов, что препятствует осаждению сажи.

Устройство и схема работы печи длительного горения.

Применяемые материалы

При изготовлении основных элементов печей-каминов часто используется чугун. Он легко переносит многочисленные циклы нагрева и остывания. Такой материал почти не подвергается коррозии. Ему требуется чуть больше времени для разогрева, зато и высокую температуру он держит дольше.

Чугунная печь-камин.

Котлы длительного горения на дровах для дома с водяным контуром. Плюсы и минусы различных конструкций

Если речь идет о сравнении твердотопливных отопительных систем с водяным контуром и без него, то первые имеют достаточно внушительный перечень преимуществ, а именно:

• Доступность топлива. Большинство моделей котельного оборудования с водяным контуром могут работать как на угле, так и на дровах, а также практически на всех типах твердого топлива.
• Простота конструкции. Несмотря на кажущуюся сложность, самодельный отопительный котел с водяным контуром – достаточно распространенное явление, в загородных домах и дачах многих россиян.
• Надежность и долговечность. Это доказано многомиллионной аудиторией пользователей.
• Энергонезависимость. Подавляющему большинству моделей ТТ отопительных установок не требуется электроэнергия в период эксплуатации.

Не стоит забывать и о недостатках, которые есть у двухконтурных твердотопливников.

• Низкий КПД, который не превышает (даже у газогенераторных моделей) 90%.
• Необходимость обслуживания, которое заключается в регулярной загрузке топливной камеры и очистки зольника от твердых остатков. Чтобы решить данную проблему можно приобрести твердотопливник с автоматической подачей, но и такие модели не лишены недостатков. Основными из минусов являются высокая стоимость оборудования и достаточно серьезные требования к качеству топлива.

Совет! Перед приобретением твердотопливника обязательно сделайте расчет необходимой мощности, учитывая расход тепловой энергии на обогрев помещений и создания ГВС дома. Для этого рекомендуем обратиться за консультацией к профессионалам.

Булерьян с водяным контуром. Конструкция и принцип работы

Для того чтобы понять, как устроена и как работает печь Булерьян с водяным контуром, необходимо понять принцип работы оригинальной печи. Изначально она появилась в Канаде. Цель ее постройки – создание высокоэффективного агрегата, способного за считаные минуты прогревать помещения в условиях жесткого климата. Так на свет появилась печь Булерьян, изначально без водяного контура. Она является своеобразной пиролизной буржуйкой длительного горения со встроенным конвектором.

Печь Булерьян без водяного контура представляет собой бочкообразную конструкцию с торчащими внизу и вверху трубами. Эти трубы огибают со всех сторон камеру сгорания, образуя производительный конвектор, способный пропустить через себя до нескольких кубометров воздуха в час. Уже через полчаса после первичного розжига в комнате становится заметно теплее. Помимо воздушного конвектора в конструкции агрегата присутствуют:

Пускай данный вид печей и не отличается особым изяществом — со своими прямыми обязанностями он справляется отлично.

• Внушительная камера сгорания – в нее помещается большое количество дров, что гарантирует длительное горение;
• Внутренняя перегородка для образования камеры дожигания – здесь происходит дожигание продуктов пиролиза;
• Загрузочная дверца с дроссельной заслонкой – через нее загружаются дрова и выгружается зола;
• Дымоход – через него удаляются продукты сгорания.

Дровяные печи Булерьян с водяными контурами могут комплектоваться экономайзерами. В них производится финальный отбор тепла и осуществляется накопление и дожигание газообразных продуктов, которые не сгорели в самом агрегате.

В моделях с водяными контурами экономайзеры особо не нужны, так как обогрев здесь осуществляется с помощью батарей отопления.

Принцип работы печи Булерьян очень простой. Так как она представляет собой самый обыкновенный пиролизный агрегат, сгорание топлива осуществляется при минимальном доступе кислорода в основную камеру – за это отвечает дроссельная заслонка на загрузочной дверце. Максимальное выделение тепла производится в камере дожигания, где догорают продукты сгорания, образующиеся в первой камере. Получившееся тепло выделяется в обогреваемые помещения.

Если обычная печь типа буржуйки греет за счет теплового излучения от своего корпуса, то Булерьян без водяного контура греет за счет конвекции. Здесь используются трубы достаточно большого диаметра, полностью охватывающие камеру сгорания. Проходящий через них воздух нагревается до температуры +100-120 градусов и попадает в комнаты. Такая схема обеспечивает очень быстрый прогрев помещений.

Особенности печей Булерьян без водяных контуров:

Именно специальные металлические трубы, окружающие топочную камеру, обуславливают такой необычный внешний вид и высокий КПД печи.

• Высокий КПД – он достигает 80%;
• Возможность обогрева сразу нескольких комнат – для этого организуются воздуховоды с разводкой по помещениям;
• Оригинальная конструкция с интересным промышленным дизайном;
• Оперативный прогрев за счет мощного эффекта конвекции;
• Небольшая температура корпуса в процессе работы – обеспечивает безопасную эксплуатацию.

Печи Булерьян изготавливаются многими производителями. Они обладают незначительными конструкционными отличиями, но в целом устроены примерно одинаково.

Печи длительного горения для дачи на дровах с высоким кпд. Принцип работы печи длительного горения

Печи длительного горения — более эффективны в работе и значительно экономичнее в эксплуатации, нежели обычные металлические с классической конструкцией. Да и удобнее намного, так как обогревают от одной закладки дров дом гораздо дольше. Чтобы понять, как работают эти приборы, стоит рассмотреть их конструкцию и понять принцип их работы. Благодаря этой информации будет проще эксплуатировать печи, не растрачивая лишнего топлива.

Приборы длительного горения функционируют по принципу дожига пиролизных газов, благодаря чему топливо в камеру необходимо закладывать реже, а тепло от печи исходит более длительное время.

Пиролиз — это разложение топлива, заложенного в топливную камеру, при воздействии на него высоких температур, но при практически полном отсутствии кислорода. Для создания в топке необходимого условий для пиролиза, после розжига дров перекрывается канал, расположенной в нижней части печи, через который подается первичный воздух, способствующий обычному горению древесины. При недостаточности кислорода горение переходит в стадию тления, при этом древесина выделяет пиролизный газ. Благодаря такому термическому разложению дров от них остается весьма незначительный объем древесной золы.

Выделенный при тлении газ, в состав которого входит окись углерода и метан, поступает в камеру дожига. В этом отделе печи под воздействием вторичного воздуха, который в необходимом уже количестве подается в камеру, пиролизный газ воспламеняется, давая при сгорании очень высокую теплоотдачу. При горении газовой смеси возникает характерное ярко-белое пламя. В процессе дожига практически полностью выгорает сажа, а дымовые газы поднимаются и уходят в дымоход. Таким образом, происходит полное сгорание содержащихся в древесине горючих веществ, то есть показывается максимальная теплоотдача.

Выходит, что топливо, заложенное в печь, прогорает дважды, что значительно повышает эффективность работы прибора, позволяет использовать его более рационально.

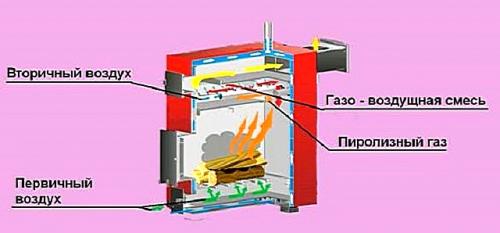

Примерная схема работы печи длительного горения, основанной на принципе дожига пиролизных газов.

На этой иллюстрации хорошо показано, как проходит процесс горения топлива. Подача первичного и вторичного воздуха регулируется открытием специальных створок (заслонок, клапанов). Важно правильно дозировать его поступление, так как от этого зависит интенсивность горения твердого топлива, а значит – объем выделенного пиролизного газа и, соответственно, эффективность его дожига.

Если рассматривать поэтапно процесс работы печи длительного горения, то он проходит в следующем порядке:

• Весь объем топливной камеры практически до верха заполняется дровами. Сверху толстых поленьев укладываются тонкие щепки, которые необходимы для быстрого розжига печи. Дрова должны иметь небольшую влажность, иначе они будут долго разгораться и дадут низкую теплоотдачу. В связи с этим печь будет работать непродуктивно.

Закладка в такие печи производится плотно и в большом объеме, но ее хватит очень надолго

• Далее производится розжиг печи при помощи бумаги, которую подносят к тонким щепкам, уложенным сверху поленьев. Твердое топливо в печах длительного горения, в отличие от других отопительных приборов, поджигается сверху, а огонь (точнее – область активного тления), сжигая верхние слои дров, постепенно опускается вниз .

После того как верхняя часть закладки займется пламенем, и температура в топке достигнет нужного порога, подачу первичного воздуха перекрывают до минимума

• При этом поддувальная и топочная дверца должны быть открыты полностью, так как дрова должны хорошо разгореться, а температура в топке — подняться до 250÷300 градусов. Затем, топка полностью закрывается, а задвижка (дверца) на канале подачи первичного воздуха прикрывается так, чтобы в камеру горения поступало совсем небольшое количество воздуха, который необходим для поддержания тления дров. После того как дрова хорошо разгорятся, поддувало можно закрыть практически полностью.
• Одновременно с этим открывается канал подачи вторичного воздуха в камеру дожига пиролизных газов. От высокой температуры и обилия поступающего сюда кислорода происходит самовозгорание, обеспечивающее полное сжигание газов, то есть наиболее эффективное использование практически всего заложенного в твёрдом топливе энергетического потенциала.
• Если закладка произведена правильно, печь исправна и хорошо отрегулирована, то даже самая «скромная» по возможностям будет способна обогревать дом на протяжении от 6 до 12 часов — время ее работы напрямую зависит от объема топки. Так, печь длительного горения, затопленная с вечера, будет отдавать тепло в помещения дома до утра. После чего делается следующая закладка дров, которая будет поддерживать тепло весь день.
