Подключение встраиваемой посудомоечной машины. Подключение к электросети

Подключение встраиваемой посудомоечной машины. Подключение к электросети

Чтобы выполнить подключение посудомойки к сети напряжением 220В вам понадобится не так уж и много материалов:

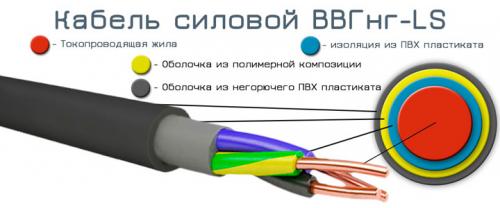

• трехжильный медный кабель ВВГнГ-Ls 3*2,5мм2

• розетка на 16А типа Шуко (”Schuko”) с контактом заземления

• УЗО или диффавтомат на 16А с током утечки 30мА

Посудомоечная машина (ПММ) не является особо мощным потребителем электроэнергии, например таким, как варочная панель (от 7кВт и выше). Ее мощность обычно не превышает 2,0-2,5кВт.

Современные модели по энергопотреблению соответствуют классу “А” или “А+”. То есть за год, на вашем счетчике будет набегать примерно 220кВт.

Несмотря на это, все же желательно для подключения ПММ, на стадии ремонта проложить в отдельной штробе самостоятельную кабельную линию.

Если же у вас ремонт уже давно окончен, и после покупки техники совсем не охота заново штробить стены и портить обои, то можно обойтись и существующей розеткой. Только обязательно убедитесь, что она защищена УЗО.

Подключать посудомойку через простой модульный автомат, крайне опасно.

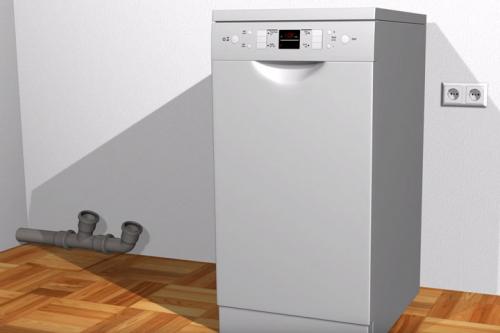

Розетка должна быть размещена на удобной высоте – до 90см от уровня пола.

При этом, располагайте ее с правой или с левой стороны от моечной машинки, но никак не за ней.

Учитывайте и тот факт, что общая длина шнура с вилкой у данной техники редко превышает 1,0-1,5м. Исходя из этого, и выбирайте место под розетку, дабы не пришлось впоследствии пользоваться удлинителем.

Сама розетка конечно должна быть с заземлением. Но не у всех это самое заземление имеется. Особенно в квартирах многоэтажек старого фонда.
Поэтому многие используют обычные, и все вроде бы работает нормально. Однако уровень защиты уже будет не достаточным.

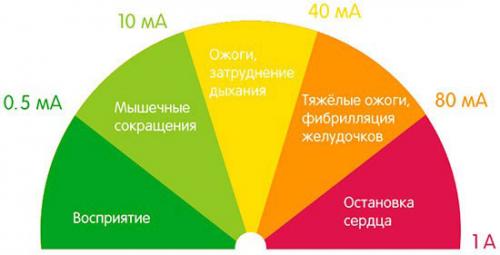

Грубо говоря, если есть заземляющий контакт и присутствует утечка тока, то вы даже не сможете включить УЗО. Последствия же данных утечек, даже малой величины, могут оказаться весьма летальны.

С простой же розеткой, отключение произойдет только в тот момент, когда вы дотронетесь до корпуса, уже находящегося под напряжением.

И этот самый удар током, хотя бы в первоначальный момент, вы все равно на себе ощутите.

Установка встраиваемой посудомоечной машины bosch. Выбор места установки

Выбор места куда будет проводиться установка посудомоечной машины Bosch в первую очередь зависит от конструкции самой посудомойки. Встроенные модели монтируют в нишу кухонного гарнитура, по классике максимально приближенную к раковине. А вот отдельно стоящие модели могут устанавливаться в любом месте кухни, даже на островке при одном условии, что к ним будут подведены все необходимые коммуникации – водоснабжение, канализация и электричество.

Стоит отметить, что установка отдельностоящей модели происходит гораздо проще. В то время как при установке встраиваемой модели стоит учитывать немало деталей, в том числе и при подборе места расположения, к примеру, под столешницей . В первую очередь необходимо обеспечить простой доступ к коммуникациям при их подключении. Розетка, слив и водопровод должны находиться на расстоянии меньшем, чем длина заводских шлангов, идущих в комплекте. В противном случае не избежать покупки дополнительных элементов, которые только усложняют монтаж, и увеличивают затраты на установку. Отчего посудомоечная машина становится менее рентабельной.

Также следует учесть, что установка посудомоечной машины Bosch крайне нежелательна в крайних нишах кухонного гарнитура, поскольку устройство крепится обязательно с двух сторон к стенкам. И если этого не учитывать шум, доносящийся от посудомоечной машины, будет многократно усиливаться в результате вибраций.

Кроме того следует учитывать специфику этой кухонной техники. Посудомойка Бош не потерпит соседства с такой техникой как плиты и варочные поверхности (газовые или электрические), а также духовые шкафы. Исходящее от них тепло приведет в негодность резиновые уплотнители, а также пластиковые элементы. Отчего посудомоечная машина сломается быстрее.

Установка посудомоечной машины 45 см. Инструкция по подготовке и монтажу коммуникаций и подключению к ним

Перед осуществлением установки посудомоечной машины нужно подготовить и коммуникации, к которым мы будем подключать технику. Как это сделать – читайте в инструкции.

Чтобы подключить посудомойку, необходимо подготовить некоторые инструменты

А перед тем, как приступить к работе, подготовьте необходимые инструменты и комплектующие, которые вам понадобятся:

• плоская и крестовая отвертки, разводной ключ, плоскогубцы;
• уровень и рулетка (очень удобна будет лазерная);
• шуруповерт, перфоратор или дрель, зубило, штроборез;
• канализационный тройник;
• шланг для холодной воды (продается в комплекте с изделием);
• гофра, хомуты, переходник, трехходовой кран;
• фильтр (если отсутствует в комплектации машины);
• сифон;
• резиновые прокладки;
• розетка евростандарта (желательно с защитой от влаги) и подрозетник;
• трехжильный кабель с сечением жилы 1,5 мм;
• резиновая манжета.

Будьте готовы к тому, что может понадобиться еще множество мелочей, например, таких как саморезы разной длины, фумлента, которую желательно наматывать на детали с резьбой.

Шаг №1 — подключаем к электричеству

Для такой техники, как посудомоечная машина, требуется отдельная розетка, желательно с заземлением. Для этого от соединительной коробки, которая обычно располагается под потолком, нужно провести провод с помощью скрытого или поверхностного (открытого) монтажа, то есть в штробе или кабельном канале до предположительного места расположения розетки. Следует учитывать, что от места установки машинки до розетки расстояние должно быть не более чем полтора метра, так как по стандарту длина шнура у изделия обычно и равняется 1,5 метрам.

В обязательном порядке необходимо оборудовать для посудомойки отдельную розетку

Важно! Перед и во время производства электромонтажных работ необходимо обесточить токоведущие элементы (отключить автомат в щитке). Если у вас нет необходимого опыта, то электромонтажные работы необходимо доверить квалифицированному специалисту.

Для посудомойки требуется отдельная розетка, так диктуют нам правила безопасности

Скрытый монтаж

Скрытый монтаж осуществляется в помещении, где стены еще не облицованы финишным декоративным покрытием, например, обоями или кафелем. Такой вид работ подразумевает сокрытие электрического кабеля в стене. С помощью штробореза и перфоратора выбираем в стене штробу и нишу для подрозетника.

Работы могут проводиться на голых стенах, которые еще не окрашены и даже не выровнены

В нишу на строительный клей (подойдут «жидкие гвозди», плиточный клей, гипсовый раствор и т.п.) монтируем подрозетник, а для более прочной фиксации притягиваем саморезами к стене.

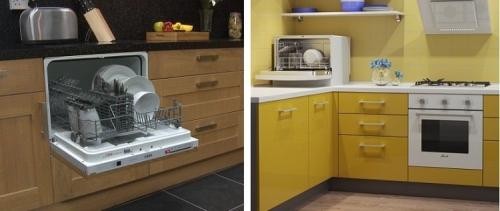

Как встроить не встраиваемую посудомоечную машину. Как встроить посудомоечную машину в кухню



Кухни со встроенной посудомоечной машиной – не редкость. Большинству современных хозяек в радость «перепоручить» столь нудную и трудоемкую работу безотказной технике и освободить время для чего-то более полезного и приятного. Вопрос как встроить посудомоечную машину в кухню возникает при установке фасада на полновстраиваемую модель. При стандартной высоте цоколя возникает проблема – откидывающая вниз дверца посудомойки задевает злосчастный цоколь, а то и вовсе корпус. Как этого избежать? Есть несколько приемов.

Коротко о разновидностях техники

Посудомойки бывают следующих видов:

Встраиваемые , требующие установки кухонного фасада. Такие посудомоечные машины могут быть с внутренней панелью управления и выносной, наружной. В последнем случае кухонный фасад будет укорочен на высоту панели управления. Размеры фасадов и наглядную инструкцию с шаблоном как повесить фасад на посудомоечную машину можно найти в прилагаемой к технике документации.

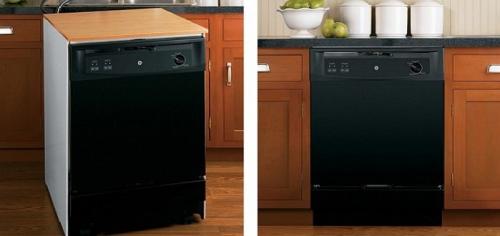

Отдельностоящие (невстраиваемые). Посудомойка такого вида может быть также интегрирована в кухонный гарнитур под общую рабочую поверхность. Но монтажа дополнительного фасада в общем дизайне с кухонным гарнитуром ей не потребуется. Меньше всего проблем именно с таким видом посудомойки. Ее достаточно просто задвинуть под столешницу в отведенную нишу.

Настольные. Мини-версия полноценной посудомоечной машины. Из-за компактных размеров ее можно установить и на рабочую поверхность, что не всегда приемлемо для малогабаритных кухонь. Поэтому чаще всего под настольные модели проектируют ниши в нижних шкафах. Тоже вариант посудомойки, не требующий каких-то конструкторских ухищрений при проектировании кухни.



Шириной 450 мм и 600 мм , рассчитанные мойку 9 комплектов посуды и 12 соответственно. Разница только в ширине ниши, в остальных моментах, как встроить посудомоечную машину в кухню, как повесить фасад – все манипуляции практически идентичны.

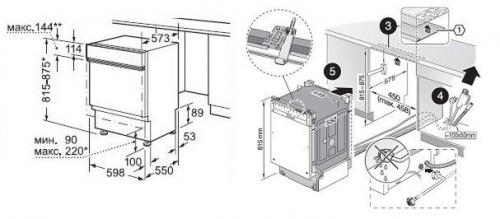

Как встроить посудомоечную машину в готовую кухню

Поскольку отдельный шкаф для встраиваемой посудомоечной машины не нужен, установить ее можно в уже готовый кухонный гарнитур. Для этого требуется раздвинуть нижние модули на требуемую ширину (45 или 60 см):

• Лучше выбрать место как можно ближе к мойке, чтобы длина шлангов для подачи воды и слива была минимальной.
• Розеток и каких-либо выступающих элементов в нише, подготовленной для установки быть не должно! Глубина техники такова, что любые выступы могут помешать ее задвинуть до нужного положения – совпадения по фронтальной части с фасадами кухни.
• Все коммуникации должны быть выносными! Чтобы отключить посудомойку от сети и подачи воды, нужно минимальное число действий – поскольку данные манипуляции чаще всего совершаются в аварийном режиме.

Как установить посудомоечную машину в подготовленную нишу понятно из

Как рассчитать размеры фасадов для посудомоечной машины

Размеры фасадов для посудомоечной машины стандартны, но не без нюансов. Например, если вы увеличивали высоту нижних столов для встройки стиральной машины с несъемной крышкой, при установке фасада столкнетесь со следующей проблемой: фасад будет упираться в корпус посудомойки при открывании. Во всех остальных случаях фасад обычно упирается в цоколь. Как этого избежать:

• Увеличить высоту цоколя кухня до 130-150мм. Делается это на этапе проектирования кухни. Увеличенная высота цоколя и, соответственно, соразмерное уменьшение высоты кухонных коробов, помогает достичь оптимального размера для фасада.
• Подрезать фасад посудомойки. Не всегда красиво это смотрится – укороченный фасад. Он сразу выявляет место дислокации техники, хотя предполагалось, что она полностью интегрирована в кухонный гарнитур и ни чем не выдает своего присутствия.
• Подрезать цоколь в месте установки. Достаточно сделать выемку глубиной 10-20 мм на цоколе кухни в месте расположения посудомоечной машины и фасад будет без проблем открываться. С высоты роста человека и сидя за обеденным столом щель не будет проглядываться – таков угол зрения. Если, конечно, стол не находится в паре метров от гарнитура.
• Утопить ножки кухни, чтобы цоколь также «ушел» как можно глубже. Тогда и фасад посудомойки при стандартных коробах кухни высотой 720 мм упираться в цоколь при открывании не будет.

Есть версия, что утапливать ножки не всегда целесообразно с точки зрения безопасности. Если рассуждать логически, углубление опор может сказаться разве что на устойчивости столов с ящиками. Например, при открывании ВСЕХ ящиков, загруженных под завязку, комод может опрокинуться. Но чтобы опрокинулся кухонный гарнитур, скрепленный из модулей под единую столешницу… Ну можно допустить и такую вероятность, в порядке бреда. На всякий случай может и стоит «разбавить» низ кухни со встроенной посудомоечной машиной столами с полками и распашными фасадами, а не делать только с выдвижными ящиками. В любом случае, решать вам.

Источник: https://dom-na-vodah.ru/novosti/shkaf-pod-posudomoechnuyu-mashinu-45-sm-sposoby-vstraivaniya-posudomoyki-v-shkaf

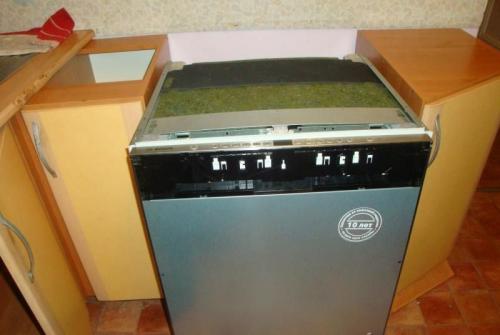

Установить посудомоечную машину под столешницу. С чего начать

Основная сложность заключается в том, что при установке мастер существенно ограничивается в рабочем пространстве. Поэтому по возможности столешницу перед установкой посудомоечной машины рекомендуется снять. Если этого сделать не удается, тогда главное правило при установке – не нарушать последовательность действий и неукоснительно следовать инструкциям.

Встраивание посудомойки при снятой столешнице

Специалисты рекомендуют начинать процесс установки с подготовки монтажных отверстий, в которые будут выводиться шланги для подачи и отвода воды, а также провода необходимые для подключения посудомойки к электросети.

Подробную информацию о размерах посудомоечных машин можно узнать из слудующего материала .

На следующем этапе устанавливаются антивибрационные подкладки, которые могут крепиться как на клеящуюся основу, так и с помощью различных метизов. На следующем этапе шланги и электрический шнур выводятся через проделанные отверстия, при этом шланги сразу подключаются к системе водоснабжении и канализации.

Сверка размеров ниши и посудомоечной машины

После этого посудомоечную машину можно устанавливать в нишу под столешницу. При этом необходимо учитывать то, что высота посудомойки не должна превышать расстояния от пола до нижнего края столешницы. Если это не так, установить посудомойку не удастся, но из всех правил есть исключения, и некоторые производители предлагают универсальные модели, которые могут и встраиваться, и стоять отдельно. При этом для того, чтобы такую модель встроить под столешницу над ней требуется провести некоторые манипуляции. Так, в большинстве случает необходимо снять верхнюю декоративную крышку, а для этого требуется отвинтить всего несколько крепежных элементов. В результате этого машина будет готова к установке под столешницу.

Источник: https://remont.ru-best.com/remont-kvartir/ustanovka-posudomoechnoy-mashiny-na-kuhne-pod-stoleshnicu-samostoyatelno-ustanovka

Установка встраиваемой посудомоечной машины самсунг. Варианты установки

От типа посудомоечной машины и выбранного для нее места зависят особенности монтажа и подключения.

На столе

Компактные модели настольного типа позволяют быстро решить проблему половины сантехнических работ: можно просто закрепить сливной шланг в раковине. Хотя сама посудомоечная машина занимает не так уж и мало места на столе, в любом случае такой вариант будет лучшим решением для маленькой кухни.

Для установки достаточно найти ровную свободную поверхность и, подвести воду и слив, вставить шнур машинки в сеть.

Встраиваемая в гарнитур

Это наиболее сложный вариант установки, предусматривающий ряд подготовительных работ. Для начала необходимо приготовить саму нишу в кухонном гарнитуре, в которой будет находиться посудомойка. Стандартные модели имеют ширину 0,6 метра, а узкие – 0,45 метра. Можно ориентироваться на эти размеры еще в процессе заказа кухни и подготовить требуемую площадь заранее.

Кроме того, предварительно следует просверлить отверстия для шлангов и электрического провода.

По требованиям безопасности запрещается встройка посудомойки под варочной поверхностью любого типа. Но разрешается ставить рядом с плитой, духовым шкафом и другой стандартной бытовой техникой.

Установка декоративного фасада производится после всех монтажных работ и подсоединения ПММ ко всем бытовым коммуникациям. Детали рекомендуем уточнить в инструкции по эксплуатации.

Отдельностоящая

Единственное требование к отдельно стоящей посудомоечной машине заключается в том, что ее нужно разместить в пределах 1,5 метров от канализации. Наличие электрической розетки рядом с устройством будет преимуществом, так как производители не рекомендуют использовать удлинители.

Автономная

Это отдельный вид ПММ, устанавливаются в частных домах в отдаленных районах, соответственно предъявляются другие требования. Для такой техники требуется особые коммуникации: бак с водой (об этом чуть ниже), септик, в идеале – генератор на 2-3 кВт.

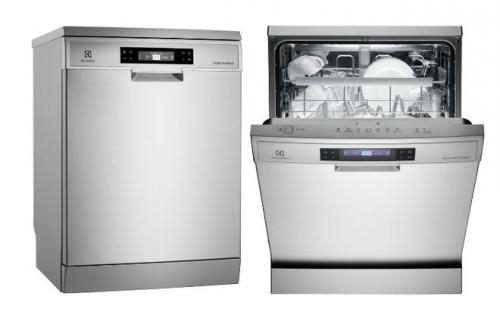

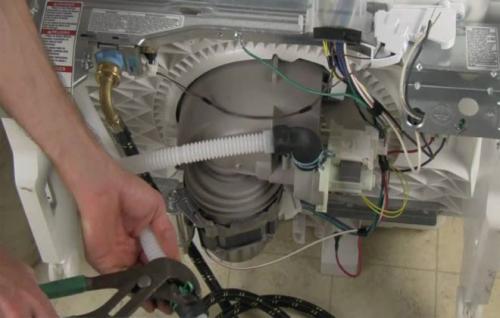

Установка посудомоечной машины Electrolux. Как установить посудомоечную машину Electrolux своими руками

После выбора и приобретения бытовой техники наступает этап ее подключения, от правильности проведения которого зависит эксплуатационный срок и некоторые другие моменты. Установка посудомоечной машины Electrolux может быть проведена своими руками, для этого требуется небольшое количество инструментов и расходных материалов.

Необходимые инструменты и материалы

Провести установку посудомойки самостоятельно можно при наличии небольшого количества инструментов. В большинстве случаев требуются:

• Разводной ключ. За счет подвижной части есть возможность подогнать рабочую часть под крепежные элементы, с которыми придется работать. Этот инструмент считается универсальным.
• Набор различных отверток. Для работы потребуются фигурные и плоские отвертки.
• Изоляционная лента. Она используется для обматывания резьбовой поверхности.

При отсутствии разводного ключа и небольшом размере крепежного элемента применяются плоскогубцы. Расходные материалы следующие:

• Сифон, оснащенный штуцером.
• Тройник при необходимости врезания трубы.
• Силуминовая арматура.
• Кран шарового типа, предназначенный для перекрытия потока при необходимости.

Не рекомендуется проводить подключение без применения МУФ, т. к. созданное соединение будет обладать низкой герметичностью. Стиральную машину также часто подключают при применении рассматриваемых материалов и инструментов, поэтому с их подбором проблем не возникает.

Выбор места установки

Для того чтобы правильно установить посудомоечную машину, следует подобрать подходящее место и подготовить его соответствующим образом. Основными рекомендациями можно назвать следующее:

• Расстояние до канализации и труб водоснабжения должно быть не более 3 м. В противном случае расходы на проведение работы будут существенными.
• Основание для посудомоечной машины Electrolux должно быть прочным и ровным. Несущественные дефекты станут причиной появления вибрации.
• Требуется место для организации точки подключения холодной воды.
• Предусматривается возможность создания системы канализации.
• Посудомойка должна подключаться исключительно к надежной розетке, желательно при применении стабилизатора напряжения.

Встраиваемая техника должна плотно входить в нишу. При производстве посудомойки применяются стандартные размеры, но в некоторых случаях приходится проводить подгоночные работы. Специалисты рекомендуют провести гидроизоляцию напольного покрытия, которая позволит в случае протечки исключить вероятность затопления соседей снизу.

Как подключить

Провести подключение посудомоечной машины можно самостоятельно. Всю работу можно разделить на несколько этапов:
