Установка розеток для плиты. Как подключить розетку для электроплиты, варочной панели или духового шкафа

Установка розеток для плиты. Как подключить розетку для электроплиты, варочной панели или духового шкафа

Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как она предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, которая выводится непосредственно на главный щиток. Если ее не провели еще когда выполнялся монтаж электропроводки, то надо быть готовым к дополнительным работам.

Отличительные особенности

Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.

Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков. Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.

Требования к проводке

Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:

1. Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.

Двойная розетка для электроплиты. Розетка для электроплиты: виды, установка и подключение

На сегодняшний день ни одна техника не обходится без источника энергии. Как правило, им выступает электричество, которое мы черпаем из электросетей, проведенных в наших домах. Посредником между электрической сетью и устройством выступаем розетка, к которой подключается устройство при помощи штекера.

В данной статье пойдет речь о такой вещи, как розетка для электроплиты. Мы рассмотрим ее особенности и категории, как ее выбрать, планы ее подключения, нормы установки и как при необходимости перенести ее куда-либо.

Особенности

Силовой разъем, который может выдерживать серьезный нагрузки, обычно применяется для эксплуатации какой-то мощной бытовой техники, например, электроплиты. От простой розетки 220 подобное решение отличается тем, что может осуществлять пропуск существенно больших значений тока номинального типа, нежели обычные бытовые розетки.

Обычно, чтобы подключить такой элемент к однофазной сети, применяется специальный 3-жильный провод, который в себе содержит кабели нуля, заземления и фазы с соответствующим сечением. Простые розетки рассчитаны на ток в районе 10–16 ампер, а нужные в рассматриваемом варианте – на 25, 32 и 40 А. То есть такой ток даже не нагревает их контакты, что со временем не приведет к износу.

Решение, что имеет повышенную мощность, как и обычная розетка, имеет следующие составные элементы:

• рабочая часть;
• шурупы;
• декоративная накладка, что выполняет эстетическую и защитную функции.

Из трех элементов от обычной розетки будет отличаться лишь внутренний механизм. При его разборке станет ясно, что внутри есть специальные клеммы входного типа, чтобы подключить кабель питания и контакты выходного типа, что позволяют осуществлять передачу электротока в вилку, что вставляется в розетку.

Виды

Следует сказать, что розетки силового типа бывают разными. Они классифицируются обычно по нескольким критериям.

Предназначение

Существует несколько виды розеток, что отличаются по предназначению.

• Разъем, не имеющий заземления . Подобное решение будет наиболее простым в техническом плане типом силовых розеток для подсоединения электроплит. Он применяется обычно в паре с вилкой, что не имеет заземления защиты.
• Встроенная силовая розетка, что комплектуется заземлением . Кроме отверстий для штырьков, подобное решение имеет еще и специальный штекер-штырь категории F. Есть и похожие решения, но с контактами по бокам. Данный вариант осуществляет соединение с контактами заземления еще до момента, когда вилочные штекеры соприкоснутся с контактами силового типа.
• Разъемы, имеющие защитные шторки . В таких вариантах дырки под контакты силового типа просто перекрываются пластиковыми пластинами. Шторки могут открываться в варианте, когда вилочные штырьки прикасаются к обоим контактам сразу.
• Розетка с выталкивателем . Она имеет в корпусе спецприспособление для выталкивания вилки, что срабатывает при нажатии на соответствующую клавишу.
• Разъем с таймером . Тут просто можно программировать розетку на время подключения и выключения.
• Решения с УЗО . Такие варианты будут отличным решением в местах, где есть серьезные риски, что связаны с безопасностью.

Переходник для розетки электроплиты. Особенности трехфазных розеток и вилок

Напряжение трехфазной розетки, в отличие от обычной в 220 В, равно 380 В. Чаще такие розетки и вилки используют не в быту, хотя все зависит от того, какой бытовой прибор надо подключить к электросети. На рынке продается много видов трехфазных розеток.

Силовые розетки имеют 4 контакта или более: 3 – фазы, а 4-ый – заземление. Вилка для такой розетки тоже нужна с аналогичным «строением». Есть такие электроплиты, которые могут работать только от сети в 380 В, и розетка должна соответствовать этой мощности.

Для переноса розетки выполняются все те же работы, что и раньше:

• Штробится стена;
• Устанавливается подрозетник;
• Делается штроба и под провод.

Для установки розетки потребуется стандартный набор инструментов

Проверьте с помощью индикатора отсутствие электричества в самой розетке, которую собираетесь переносить. После снятия старой силовой розетки важно проверить подключение всех проводов к ней в том же порядке. Если провода окрашены (нулевой – в синий, защитный – в желто-зеленый цвет), то это отлично. Однако, если такой маркировки нет, следует подписать провода и клеммы на розетке, чтобы избежать короткого замыкания в случае неверного подключения.

Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.

Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков.

Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.

Розетка для плиты и духовки. Параметры плит и выбор розетки

Схема розеток духового шкафа и плиты

Современные духовки и варочные панели относятся к категории мощной бытовой техники. Для работы они требуют мощности от до 10 кВт. Чтобы подсоединить такую технику, нужно выбрать правильную розетку и кабель подходящего сечения. Бытовая техника мощностью до 3,5 кВт оснащена собственным разъемом розетки на 16 А и рассчитана на сеть 220 В.

Для варочной панели требуется самостоятельно выбрать весь комплект для подключения к электросети. Мощные устройства с нагрузкой от 3,6 кВт до 7 кВт нужно подключать через силовую розетку на 32 А.

Силовые электророзетки бывают накладные и внутренние. Накладные изделия используются при прокладке электропроводки открытым способом. Обычно такие модели устанавливаются в деревянных домах и помещениях с повышенным уровнем влажности благодаря их защищенности от пыли и воды. Внутренние розетки монтируются в саму стену и используются в панельных и кирпичных зданиях.

По назначению и особенностям конструкции розетки бывают:

• для однофазных сетей 220В;
• для трехфазных сетей 380В;
• имеющие отдельный контакт для заземления или без него;
• с фиксацией,кнопочной или резьбовой, с помощью накидной гайки;
• с интегрированными устройствами – УЗО, реле отключения, таймер;
• со шторками, закрывающими входные отверстия розетки.

Основные критерии выбора розеток для духовых шкафов:

• Сила тока. Нужно заранее узнать максимальную нагрузку от бытовой техники, которая будет подключаться к точке питания. С учетом этого значения выбирается электророзетка.
• Фаза – 220 В или 380 В. В квартирах однофазные сети, в загородных домах – трехфазные.
• Степень защищенности от влаги и пыли. Записывается как IPxx, где первая цифра – уровень защиты от пыли, вторая – защита от влаги. Кухня является помещением с повышенным уровнем влажности, для нее минимальный показатель составляет IP24.

В квартире проложена проводка со своими параметрами, выполненная из определенного материала. Эти данные потребуются для дальнейшего подключения бытовой техники.

В домах, построенных до 2001 года использовалась алюминиевая проводка. Новые дома или здания, в которых проводился капитальный ремонт с заменой электропроводки, оснащены более безопасными и устойчивыми медными проводами.

Сечение кабеля варочной панели и духового шкафа

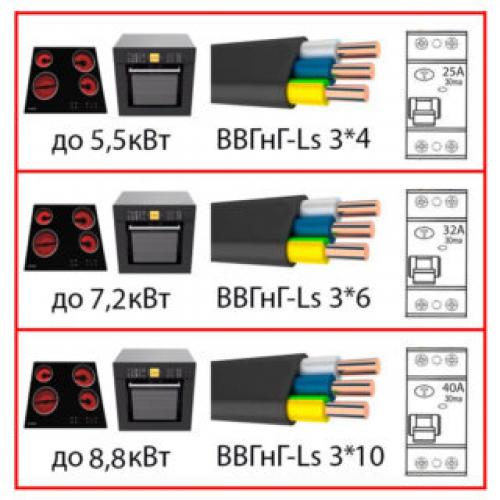

Сечение кабеля выбирается с учетом нагрузки. Узнать его можно по специальным таблицам, в которых представлена зависимость диаметра провода от подключаемой нагрузки. Расчет производится на основе ПУЭ 7. Например, для медного кабеля сечением 6 кв. мм максимальная мощность не должна превышать 7,4 кВт для скрытой проводки и 11 кВт для открытой. Для алюминиевого провода аналогичного сечения эти значения будут равны 5,7 кВт для скрытой и 8,5 для открытой проводки. На медный кабель сечением 4 кв.мм можно подавать максимальную мощность до 5,9 кВт при скрытой проводке и до 9 кВт при открытой. Аналогичный алюминиевый кабель выдерживает 4,6 кВт и 7кВт соответственно.

Кабель должен иметь двойную изоляцию, выполняться из негорючего и водостойкого материала. Рекомендуется брать провода марки ВВГ с тремя или пятью жилами (в зависимости от количества фаз).

Выбор средств защиты

На мощные бытовые приборы обязательно должны устанавливаться средства защиты. К ним относятся автоматические выключатели и УЗО. На духовой шкаф и варочную панель мощностью до 5,9 кВт нужен автоматический выключатель на 32 А. Ток автомата аналогичным образом выбирается по таблице с учетом суммарной нагрузки.

При выборе автомата нужно брать ближайшее значение, которое чуть выше рассчитанного тока. Сильно завышать значения нельзя. В этом случае повышается риск пропуска превышения нагрузки, что может привести к выводу из строя техники или возгоранию.

Силовая розетка это. Зачем нужны силовые розетки и вилки

Каждый вид оборудования имеет свои требования к мощности сетевых подключателей. Силовые розетки и вилки созданы для присоединения к сети бытового и промышленного оборудования 16А или 63А при напряжении как 220В, так 380В. Они используются в работе с переносным и стационарным оборудованием, а выгодно приобрести их можно, например, здесь  contactica.com.ua .

Особенности и преимущества силовых розеток и вилок

Вы их оцените. Как розетки с вилками, так и плюсы от их использования.

1. Степень защиты на уровне IP44 и IP67. Это очень высокие показатели, которые буквально нам говорят о том, что использовать силовиков можно не только в помещении, но и там где есть место для влаги и грязи (на улице, например). Некоторые виды силовиков не боятся и полного погружения в воду. Работают в таком режиме они абсолютно нормально.
2. 100% безопасность. Корпус силовых розеток и вилок изготовлен из специального пластика, кроме того – у них есть «шторки» и заземление.
3. Качественные материалы изготовления. Особая неуязвимость и безопасность силовиков в использовании обеспечивается производством из ударопрочной самозатухающей пластмассы.

Очевидно, силовые розетки нужны там, где есть мощное оборудование, а условия работы являются не самыми благоприятными для техники (влага и т.д.).

Предназначение силовых розеток и вилок

Преимущества силовиков открыли для нас одну истину – такие розетки и вилки нужны для подключения мощного оборудования. Промышленного, бытового? Здесь уже разницы нет. Мощной может быть электроплита, в равной степени, как и деревообрабатывающий станок.

Ценность силовых розеток и вилок в том, что они рассчитаны на высокое напряжение и плохие рабочие условия. Они отличаются разными показателями водо- и пыленепроницаемости. Во всех случаях – высокими. Такие розетки и вилки обеспечивают одно- и трехфазное подключение. Однофазники созданы для использования в бытовых условиях, например, для подключения мощной техники. Трехфазники – больше стандарт промышленного электрооборудования. Хотя и для подключения некоторых видов импортной бытовой техники они также используются.

Конкретной области применения силовых розеток и вилок нет. Они могут пригодиться везде, где есть электричество и мощное оборудование. Как у вас дома, так и на производстве. А чтобы их правильно выбрать, нужно разбираться в существующих типах силовиков.

Розетка для электроплиты 380в. Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

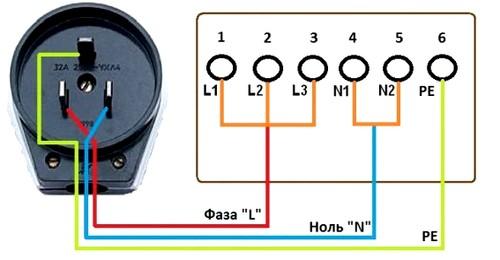

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет  синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

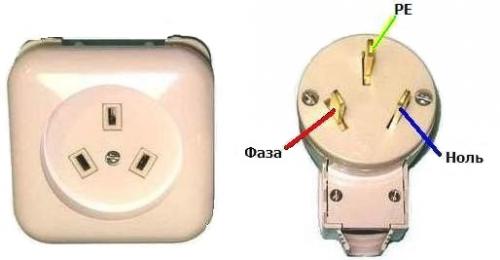

1. Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов.  В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.

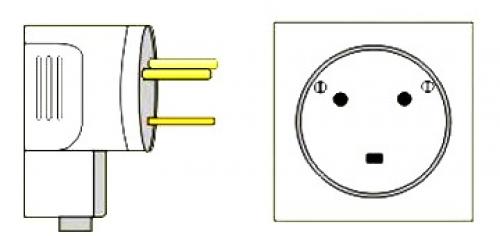

2. Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу.  Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
3. Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом.  В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Видео монтаж розетки для электроплиты.
