Винтовые сваи для фундамента своими руками. Плюсы и минусы фундамента на сваях

Винтовые сваи для фундамента своими руками. Плюсы и минусы фундамента на сваях

Среди преимуществ использования таких основание числятся:

Долговечность и высокая несущая способность – подобные сваи без проблем выдерживают сезонные пучения и служат 50–80 лет;

Экономичность – обходится на 20–30% дешевле иных вариантов;

Отсутствие строительного мусора и больших объемов выемки земли;

Высокая скорость возведения – для самостоятельного устройства фундамента из винтовых свай хватит двух–трех дней;

Возможность создания практически на любых типах грунтов;

Простота реализации – плитный либо ленточный фундамент своими руками выполнить гораздо сложнее;

Большое количество модификаций наконечников и оголовков;

Возможность повторного применения;

Отсутствие как таковой сезонности работ – вкручивать винтовые опоры можно даже зимой, лишь бы грунт позволял это.

Не рекомендуется его устраивать только на болотистых обводненных участках, где избыточная влага приведет к быстрому истончению стенок ствола. В остальных случаях – это просто идеальный выбор.

Минусы у винтового фундамента также имеются, но их гораздо меньше и упоминания стоят лишь:

Невозможность обустройства внизу под полом цокольного этажа или подвала;

Дополнительные затраты на утепление дома снизу.

Рассматривая плюсы и минусы, явно видно, что достоинства сильно превалируют над недостатками. Однако есть одно большое «НО».

Электромеханическая коррозия

Винтовая опора должна быть изготовлена в соответствие со стандартами и из качественной стали. А после ее еще и в обязательном порядке надо проверить в ОТК с помощью ультразвука либо рентгена. Основные проблемы у застройщиков, остановивших свой выбор на свайно-винтовом фундаменте, обычно возникают именно из-за дефектных материалов.

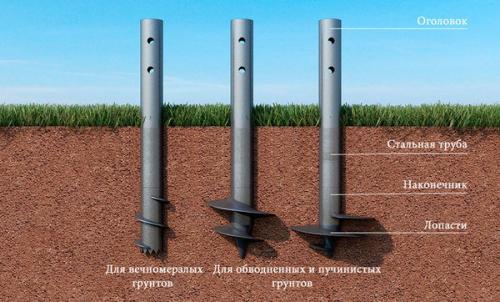

Винтовые сваи установка своими руками.

— это возможность строить здания на грунтах, не позволяющих воспользоваться никаким другим типом опорной конструкции.

Особенностью свай является способность погружаться на необходимую глубину, достигать плотных слоев грунта и обеспечивать надежное основание для построек любой категории, вплоть до самых массивных, ответственных и специфических.

Возможности свайного фундамента весьма широки, что наглядно демонстрирует количество разновидностей и вариантов конструкции опор.

Существуют мощные и тяжелые образцы, работать с которыми можно только при помощи строительной техники.

Имеются и более легкие виды, доступные для самостоятельного монтажа, например — винтовые сваи.

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам :

• Способ действия (висячие и сваи-стойки).
• Тип ствола (монолитные и оболочечные)
• Материал (деревянные, металлические, железобетонные)
• Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

Виды свай

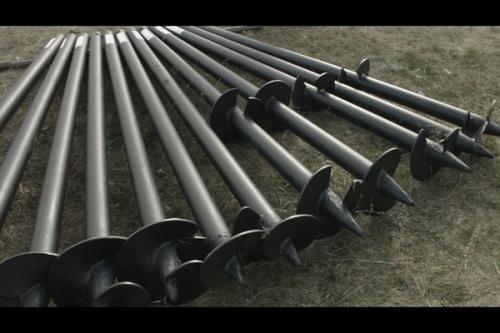

Винтовые сваи имеют два основных вида:

• Сварные.
• Литые.

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи :

• Однолопастные.
• Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные . Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Какие лучше всего подходят для частного строительства

Выбор конкретной марки и размера стволов, прежде всего, производится исходя из типа и особенностей грунта.

После определения наиболее подходящей разновидности (одно-или многолопастные, длина, тип наконечника) производят выбор диаметра ствола. Расчет производится по несущей способности опоры.

Для частных домов обычно применяют стволы относительно малого диаметра :

• ВС-57.
• ВС-76.
• ВС-89.
• ВС-108.

Большие диаметры требуют значительных усилий при погружении, поэтому для частного домостроения практически не используютс я.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Самодельные сваи для фундамента. Выбор металлопроката

На качество и долговечность эксплуатации свай влияет много факторов. Главным из них является качество металлопроката всех компонентов сваи. В России нет четких правил, в том числе и государственного стандарта, которые бы регламентировали все характеристики винтовых свай. Для изготовления свай отлично подойдут стали с низким содержанием углерода — до 0,25%. Покупая металлопрокат, попросите у продавца сертификат качества и документы о прохождении технического контроля.

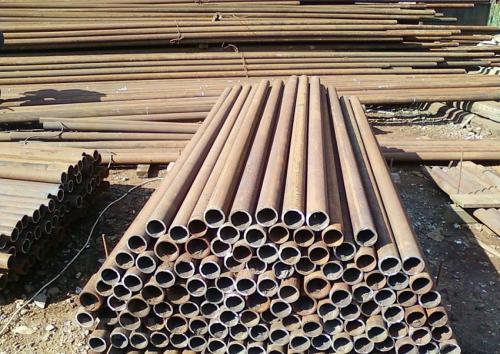

При изготовлении свай, в основном, используют трубу следующих диаметров: 57, 76, 89, 108, 133 мм.

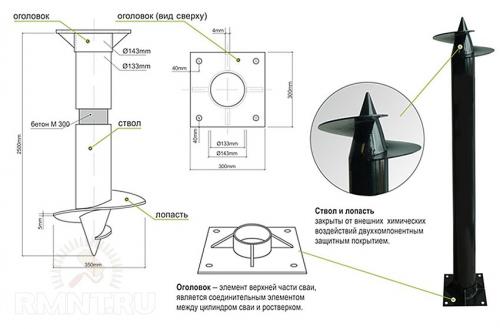

Конструкция винтовой сваи состоит из трех частей:

• ствол;
• наконечник с винтовой лопастью;
• оголовок.

Конструкция свай предусматривает два варианта выполнения наконечника:

• сварной — используется часть ствола сваи, которую сужают в конус;
• литой с лопастью — приваривается на ствол сваи.

В качестве ствола сваи используют стальную трубу. Это могут быть цельнотянутые трубы или со сварным швом. Очень часто для самодельных свай используют бывшую в употреблении трубу нефтяной промышленности.

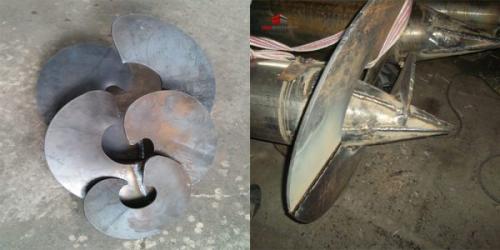

Несущую способность сваи обеспечивает винтовая лопасть. Лопасть может крепиться как на сам наконечник, так и на ствол сваи. Это не имеет принципиального значения. В домашних условиях обеспечить точный расчет и плотное прилегание лопасти к наконечнику очень проблематично, поэтому, в основном, лопасть монтируют на ствол сваи.

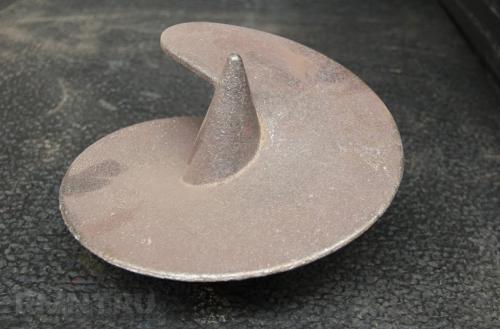

Для уменьшения трудозатрат можно использовать готовые литые наконечники с винтовыми лопастями, к которым приваривают ствол сваи. Применение литого наконечника обеспечит правильный заход витка шнека, а также отсутствие опасности обрыва лопасти, гарантирует высокую надежность изделия. В свою очередь использование готового наконечника удорожает стоимость винтовой сваи. Например, литой наконечник на 108-ю трубу в разных производителей стоит от 750 рублей за штуку.

Винтовые сваи для забора. Особенности строительства

Этот вид ограждения отличается от других. Винтовые сваи, которые используются при его возведении, имеют свои отличительные характеристики. Сравнивая их с другими стройматериалами, можно убедиться, что их цена оптимальная.

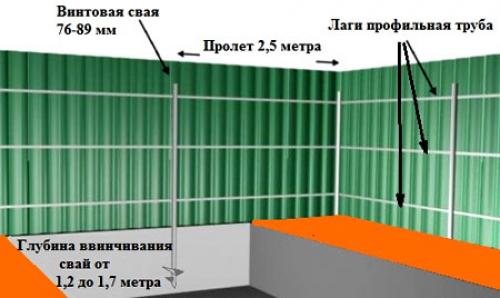

Схема устройства ограды на винтовых сваях

Что представляют собой винтовые сваи для забора

Это металлические трубы с тупым и заостренным концом, на котором находятся винтовые лопасти. Материалом для их производства служат прочные бесшовные цельнотянутые трубы из стали. Применение такой технологии позволяет сделать корпус более устойчивым к коррозионным процессам. На длительность эксплуатации сваи со сварным наконечником оказывает влияние на качество шва. Отзывы помогут выбрать нужные изделия.

Толщина трубы варьируется в диапазоне от 4 до 7 мм. Сваи могут отличаться по длине. Самые короткие равны 1 м. Конструкция наконечника облегчает монтаж. Изделие имеет отличные показатели сопротивления выдергиванию или сжатию.

Какие у винтовых свай для забора существуют недостатки

1. При монтаже стальных изделий в твердый грунт есть большой риск повредить антикоррозионное покрытие. Если это произошло, тогда в будущем стальной корпус начнет разрушаться, а несущая способность сваи сильно снизится.
2. Если свайное поле устраивается недалеко от путей, где ходят электропоезда, или мест нахождения электрических подстанций, то несущая способность свай также снижается, так как в грунте накапливаются блуждающие токи, вызывающие деградацию металла.

Разновидности свай

Существуют четыре вида:

• С приваренным наконечником;
• С литым наконечником;
• Двухлопастные;
• Имеющие повышенную несущую способность.

Последняя разновидность считается самой надежной. Сваи используются не только для сооружения винтовых заборов, но и малоэтажных домов, ворот, опор для линии электропередач, мостов, теплиц, промышленных объектов.

Почему выгодно сооружать заборы на винтовых сваях

Неоспоримые преимущества винтовых свай:

Изделия прекрасно подходят для разной почвы. Оградительное сооружение прослужит много лет независимо от того, находится ли оно на суглинках или торфяниках. Не повлияет на прочность и высокий уровень залегания подземных вод.

Отзывы строителей свидетельствуют о том, что сваи прекрасно зарекомендовали себя в болотистой местности. Их применение позволяет строить на склонах или рельефах со значительными перепадами высоты.

1. Строительные работы можно начать в любое время года. Эти сваи устанавливаются при любых погодных условиях. Если нужно оградительное сооружение в зоне вечной мерзлоты, это отличный вариант.

Простота монтажа. Ограждение легко установить: трубы из металла ввинчиваются в грунт, как шурупы, поэтому нет необходимости задействовать спецтехнику. Так как винтовым сваям не требуется бетонирование опор, стоимость такого ограждения является более чем доступной. Отзывы дачников о фундаменте для свай только подтверждают, что его цена ниже, чем у других вариантов фундамента. В экономическом плане, как и в практическом, эта конструкция выгодна, так как не нужно проводить подготовительные работы.

Если сравнивать стоимость свайно-винтового основания с ленточным типом или столбчатым, то она ниже на 40–50%.

2. Скорость установки. Одну сваю можно вкрутить приблизительно за 20 или 30 минут. Чтобы на винтовом основании возвести столбы, потребуется 2-3 дня.
3. Продолжительная эксплуатация. Если почитать отзывы владельцев дачных участков, то ограда служит в течение 50 лет.

Как закрутить винтовые сваи. Процесс установки фундамента на винтовые сваи своими руками

Появление винтовых свай в строительстве совершило в своё время маленькую революцию в сфере создания быстромонтируемых фундаментов для лёгких зданий и сооружений.

Усилиями 2 – 3 человек без привлечения специальной техники можно в течение нескольких дней возвести прочное и надёжное основание под баню, дачный домик или другую постройку.

При наличии минимального опыта и соблюдении нижеуказанных правил самостоятельное возведение свайно-винтового фундамента (СВФ) не вызовет особых затруднений.

Правила монтажа свайно-винтового фундамента

Самостоятельное строительство основания здания или сооружения из фундамента на винтовых сваях (ВС) основывается на соблюдении довольно простой технологии.

Для успешной установки свайно-винтового фундамента своими руками следует придерживаться следующих правил:

• опору ввинчивают в почву строго вертикально. Любые отклонения в сторону наносят ущерб несущей способности СВФ;
• внешнюю поверхность ВС обязательно подвергают антикоррозионной обработке;
• полость ствола с открытым нижним торцом должна быть тоже покрыта защитным составом. В противном случае влажный грунт вызовет коррозию металла;
• грунтовое основание не должно содержать крупнообломочных и скалистых пород;
• концы свай обязательно располагают ниже границы промерзания и выше уровня грунтовых вод. Это нужно для того, чтобы силы пучения, вызванные сезонными изменениями температуры почвы и перепадами горизонта вод, не смогли вытолкнуть сваю наверх;
• нижний торец опоры не должен быть открытым, его заваривают металлом в виде эллипса под углом 45или конуса. Бетон внутри ствола защитит от коррозии сталь;
• независимо от расчётного количества свай, между ними выдерживают интервал 1,5 – 2 м;

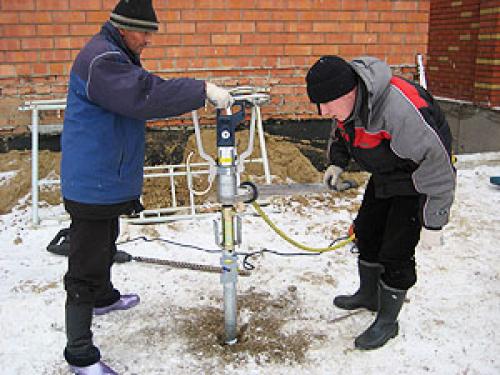

• монтаж СВФ выполняют минимум три человека. Двое работников вращают ВС рычагами, продетыми через верхние монтажные отверстия сваи. Третий человек усилием рук удерживает трубу в вертикальном положении.

Винтовые сваи своими руками в одиночку. Изготовление винтовых свай своими руками

Изготавливаем сваи сами

Фундамент является основной частью любого строения, поэтому очень важно правильно выбрать тип основания. На устойчивом грунте можно обустраивать фундамент любого типа, а подвижные и подверженные сезонному пучению почвы требуют более прочной основы для строения. Фундамент на винтовых сваях – это идеальное решение для строительства зданий на подвижных грунтах, в районах с преобладанием низкой температуры воздуха, в местах с высоким уровнем грунтовых вод.

Преимущества свайного фундамента

Фундамент на винтовых сваях пользуется большой популярностью в индивидуальном строительстве благодаря главным преимуществам:

• Строительство на любом грунте. Глубокое завинчивание сваи в грунт позволяет возводить строения на всех типах грунта, включая заболоченную местность, где возведение фундамента другого типа невозможно. Исключение составляют только скальные участки, на которых завинчивание свай считается достаточно трудным.
• Минимум земляных работ. Для обустройства свайно-винтового фундамента не требуется проводить выемку грунта, рыть котлован или траншею. Это позволяет сэкономить на вывозке лишнего грунта со строительного участка.
• Возведение основания в любое время года. Минимальные земляные работы позволяют обустраивать свайный фундамент независимо от сезона.
• Высокая несущая способность. Сваи монтируются ниже уровня промерзания грунта, чем обеспечивается прочность фундамента в любых условиях. Даже при сезонном движении грунта конструкция сохраняет свою целостность.
• Простой и быстрый монтаж. Установку элементов свайного фундамента может выполнять человек, который не имеет строительного навыка. При этом основание возводится в кратчайшие сроки, чаще всего на весь процесс уходит 2-3 дня.
