Безопасная прокладка кабеля 220В в земле над дачей: простой способ

Безопасная прокладка кабеля 220В в земле над дачей: простой способ

Прокладка кабеля 220В в земле над дачей может быть сложной задачей, особенно если вы не имеете опыта в этом деле. Однако, если вы следуете нескольким простым шагам, вы можете обеспечить безопасную и эффективную прокладку кабеля.

Подготовка

Перед началом работы, убедитесь, что вы собрали все необходимые инструменты и материалы. Вам понадобятся:

Шаги прокладки кабеля

1. Определите маршрут прокладки кабеля.

2. Проведите землеройный насос или лопату по всему маршруту, чтобы создать канал для кабеля.

3. Вставьте кабель в земляные трубы или кабельные каналы и уложите их в канал.

4. Установите заземлители на концах кабеля и подключите их к заземляющим проводам.

5. Установите штыри в землю и подключите их к заземляющим проводам.

6. Закройте канал землей и утрамбовьте ее.

7. Установите маскировочный кабель над кабелем, чтобы защитить его от механических повреждений.

Подводя итог

Прокладка кабеля 220В в земле над дачей может быть простой задачей, если вы следуете этим простым шагам. Важно, чтобы вы собрали все необходимые инструменты и материалы и проверили, что все работает правильно, прежде чем начать работу.

Связанные вопросы и ответы:

Какие типы кабелей можно использовать для прокладки 220В в земле над дачей

При планировании трассы надо придерживаться следующих правил:

• Избегать пересечения с другими кабелями. Если это невозможно, расстояние между кабелями должно быть не менее 15 см (один расположен выше другого). В месте пересечения на оба проводника надеваются жесткие футляры — из водопроводных пластиковых или асбоцементных труб. На проложенный ранее кабель можно надеть распиленную вдоль асбестовую трубу, затем ее соединить стяжками или скотчем. Учтите, что футляры должны на 1 метр выступать по обеим сторонам от места пересечения.
• При пересечении с водопроводными, канализационными, газовыми трубами расстоянием до кабеля должно быть не менее 0,5 м, если он укладывается без защитной оболочки, и 0,25 м, если в трубе или оболочке. Причем защитная оболочка должна выходить на 2 метра в обе стороны от места пересечения.

Если прокладка кабеля в земле нужна вдоль трубопроводов (вода, канализация, газ), расстояние до них должно быть не менее 1 метра. При прокладке в трубах расстояние можно уменьшить до 25 см.

• Если подземная трасса электроснабжения идет вдоль теплотрассы, расстояние между ними должно быть не менее 2 метров. Причем теплотрасса должна быть хорошо изолирована.
• Обходить по периметру стоит площадки для парковки, места заезда машин (в том числе асенизаторских). Если обойти их не получается, надо или трассу прокладывать глубже, или использовать жесткий футляр.
• Большие деревья стоит обходить по большому кругу радиусом не менее 2 метров или прокладывать трассу так, чтобы до ствола было 2 метра. Есть еще вариант — на требуемой глубине под деревом вбить трубу длиной не менее 2 метров, через которую провести кабель.
• От места прокладки проводника до кустарников должно быть не менее 0,75 м.
• Если прокладка кабеля в земле должна проходить вдоль фундамента, расстояние до него должно быть не менее 60 см.

Какие инструменты и материалы необходимы для прокладки кабеля 220В в земле над дачей

При напряжении свыше 35 кВ, линии должны быть защищены, исключительно, железобетонными плитами толщиной не менее 50 мм, на всём протяжении кабеля.

Плита закрытия кабеля ПЗК

При напряжении ниже 35 кВ, помимо ж/б плит, допускается использование керамического полнотелого кирпича . Который укладывается в один слой поперёк кабельной трассы.

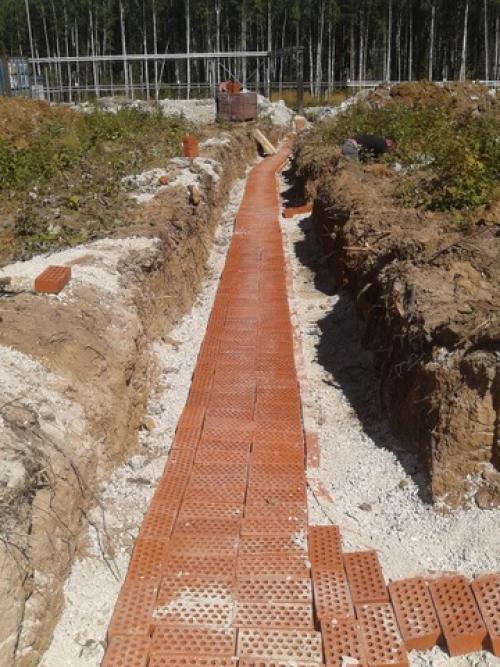

Укладка кирпича для защиты силового кабеля

Пластиковые сигнальные ленты разрешается использовать при напряжении ниже 20 кВ. Исключающими условиями являются:

• линии напряжением выше 1 кВ, питающие электроприемники 1-ой категории
• места пересечений кабельных линий с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 метра в каждую сторону от пересекаемой коммуникации или муфты
• на подходах линий к распределительным устройствам и подстанциям в радиусе 5 метров

Допускается не производить дополнительную защиту при прокладке на глубине 1-1,2 метра, кабели напряжением меньше 20 кВ, за исключением городских сетей.

Отметим, что сигнальные ленты и кирпич являются превентивными, сигнальными средствами, по защите от механических повреждений кабеля. Данные материалы смогут защитить кабель проложенный в земле, лишь от незначительных механических воздействий.

Кабельные линии необходимо обеспечить защитой посредством кабельных блоков в случаях:

• пересечения кабельных линий автомобильных и/или железных дорог
• стеснённости по трассе, при большом количестве других подземных коммуникаций и сооружений
• прокладки линии в агрессивных грунтах или вероятностном попадании в грунт агрессивных жидкостей и/или расплавленных металлов
• необходимости защиты от блуждающих токов

Кабельные блоки выполняются из стальных, чугунных, асбестоцементных, бетонных или керамических труб. При этом защитой от непосредственных механических воздействий служат лишь трубы из стали и чугуна.

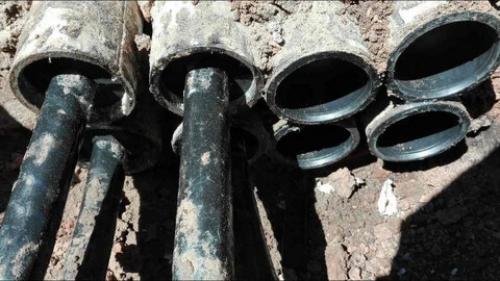

Кабельный блок из труб

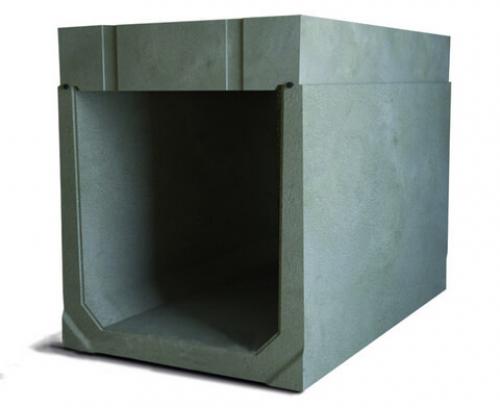

А в ситуациях высокого уровня грунтовых вод, при надземной прокладке, допускается прокладка линий в железобетонных лотках или коробах с плитами покрытия.

Как определить оптимальный маршрут прокладки кабеля 220В в земле над дачей

При прокладке кабелей линий связи в земле, особенно в условиях повышенной нагрузки и агрессивной среды, защита кабелей от механических повреждений становится особенно важной. Ведь только надежное и качественное кабельное соединение обеспечивает бесперебойную и качественную передачу сигнала.

Для защиты кабелей от механического воздействия при прокладке КЛ в земле используются различные методы и технологии.

Один из возможных практических подходов к защите кабелей – применение специальных защитных труб. Эти трубы, часто изготовленные из полиэтилена или полипропилена, обеспечивают дополнительную прочность и гибкость кабельной системы. Защитная труба поглощает внешние нагрузки и предотвращает повреждение кабеля, например, при землетрясении или сдвиге грунта.

Еще одним эффективным способом защиты является использование кабельных каналов, которые представляют собой специальные металлические или пластиковые конструкции, устанавливаемые над кабелем. Кабель помещается внутрь канала, который служит его дополнительной поддержкой и предохраняет от повреждений. Такой подход особенно полезен при прокладке кабелей на участках с интенсивным движением техники и оборудования.

Дополнительно можно использовать специальные кабельные оболочки или металлические оплетки, которые повышают защиту кабеля от механического воздействия. Оболочки изготавливаются из прочных и гибких материалов, которые способны выдерживать нагрузки и обеспечивать надежную защиту кабеля.

При выборе метода защиты кабелей важно учесть конкретные условия прокладки, тип грунта, наличие потенциальных опасностей и другие факторы, которые могут повлиять на надежность и долговечность кабельной системы. При правильном выборе и использовании методов защиты можно обеспечить надежную и эффективную работу кабеля в течение длительного времени.

Как обеспечить защиту кабеля 220В от механических повреждений при прокладке в земле над дачей

6 мин.

Общие вопросы

С необходимостью электрификации дачного или загородного участка рано или поздно сталкивается любой владелец собственной земли. Проведение этих коммуникации требуется для организации уличного освещения, обустройства бани, гаража либо подсобных помещений. Прокладка кабеля в земле — более предпочтительный вариант, так как в этом случае электрические линии будут очень надежно защищены от ветра, снега и дождя, падающих деревьев, перегрева, а также от субъектов, имеющих криминальные наклонности. Такой способ электрификации потребует вложений, усилий и времени, однако любые затраты окупятся длительным сроком службы «спрятанных» силовых линий.

Преимущества подземной прокладки

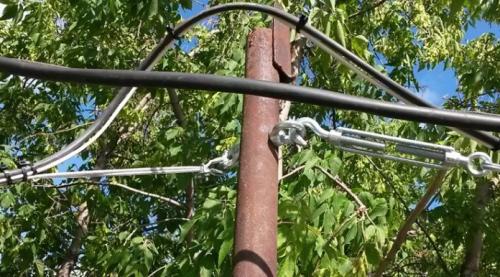

Если сравнивать воздушную проводку с укладкой кабеля в траншею по степени надежности, то у последнего способа нет ни единого недостатка. Но только в том случае, если работы были проведены корректно. Прокладка кабеля в земле позволяет:

• использовать провода большего сечения без необходимости усиления, которое требуют воздушные линии;
• минимизировать количество внешних устройств, так как потребуется лишь установка автомата на вводе;
• гарантировать полную безопасность электросети, если изоляция будет выполнена грамотно;
• уменьшить расходы, потому что прокладывание кабеля по воздуху нередко более затратно;
• избежать появления на участке сомнительных «украшений» — висящих проводов.

Технология работ в разных российских регионах почти не имеет отличий, однако есть небольшие нюансы, касающиеся климатических условий и грунта. Нормы и ГОСТы, регулирующие подземную установку линий, были разработаны еще в начале второй половины прошлого века, но с тех пор остаются неизменными.

Основные требования ПУЭ

Правила устройства электроустановок обязательны для соблюдения при обустройстве силовых линий, прокладываемых в земле. Главным из них следуют неукоснительно. Самое важное условие — использование только специального (влагозащищенного, оптимально — бронированного) кабеля, предназначенного для устройства подземной «разводки электропроводки». Другие правила тоже лучше не нарушать, в противном случае придется делать работу над ошибками.

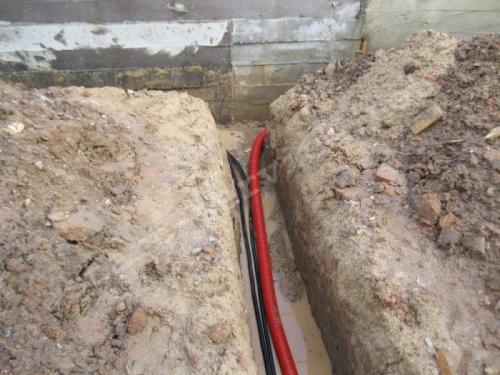

1. Минимальная глубина, на которую закладывают провод, составляет 70 см. В исключительных случаях эту величину разрешено уменьшить до 50 см, однако длина такого участка не должна превышать 500 см, а провод обязан быть хорошо защищен — помещен в трубу.
2. Что обеспечить электромагистрали надежную защиту от повреждений, силовые линии рекомендуется укладывать в гофрированные трубы низкого давления (ПНД — полиэтилен низкого давления). Альтернативы — гладкостенные, двустенные и другие подобные (ПНД) изделия.
3. Прокладка кабеля под фундаментом дома находится под запретом. Минимальное расстояние от бетонного основания до силовой линии должно составлять 60 см. Если линия, проложенная сквозь фундамент, идет от дома к другой постройке, кабель в бетоне нужно защищать стальной трубой — проходной гильзой. Толщина металла — 3-5 мм, или более. Диаметр — в 2-3 раза больше, чем у кабеля.
4. Два провода в одной траншее, обязаны находиться друг от друга на расстоянии 10-15 см, каждый из них помещают в свой защитный бронерукав. Пересечение силовых линий в одной траншее требует, чтобы слой грунта между ними составлял 50 или более сантиметров. Понятно, что глубину этих участков придется сильно увеличить.
5. Если возникла необходимость соединения частей электрического кабеля в грунте, для надежного контакта должны применяться специальные металлические муфты. В качестве дополнительной защиты используют асбестоцементные трубы, замена им — кирпичная кладка, однако последний вариант не всем придется по нраву. Кирпич жалко.
6. Требуется определенная дистанция от других коммуникаций: от водопровода или канализации более метра, от газовой магистрали — как минимум два. Если дополнительная защита силовой сети не предусмотрена, необходимо соблюдать отступ от деревьев (2 м), кустарников (75 см).
7. Запрещено сильное натяжение кабеля, в противном случае при подвижках грунта возможен его обрыв. Монтаж проводов осуществляют с помощью лебедки, оснащенной ограничителем, позволяющим проложить кабель с запасом (волной), предотвращающим его натяжение и повреждение.

Как обеспечить защиту кабеля 220В от воздействия окружающей среды при прокладке в земле над дачей

Кабельные линии должны выполняться так, чтобы в процессе монтажа и эксплуатации было исключено возникновение в них опасных механических напряжений и повреждений, для чего:

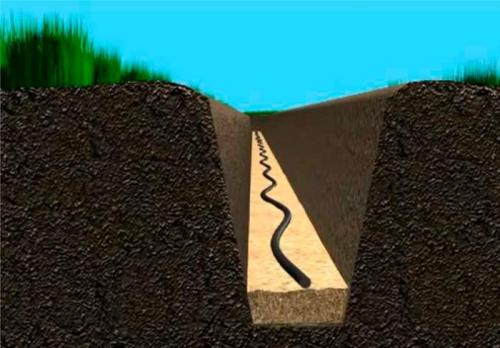

• кабели должны быть уложены с запасом по длине, достаточным для компенсации возможных смещений почвы и температурных деформаций самих кабелей и конструкций, по которым они проложены; укладывать запас кабеля в виде колец (витков) запрещается;
• кабели, проложенные горизонтально по конструкциям, стенам, перекрытиям и т. п. , должны быть жестко закреплены в конечных точках, непосредственно у концевых заделок, с обеих сторон изгибов и у соединительных и стопорных муфт;
• кабели, проложенные вертикально по конструкциям и стенам, должны быть закреплены так, чтобы была предотвращена деформация оболочек и не нарушались соединения жил в муфтах под действием собственного веса кабелей;
• конструкции, на которые укладываются небронированные кабели, должны быть выполнены таким образом, чтобы была исключена возможность механического повреждения оболочек кабелей; в местах жесткого крепления оболочки этих кабелей должны быть предохранены от механических повреждений и коррозии при помощи эластичных прокладок;
• кабели (в том числе бронированные), расположенные в местах, где возможны механические повреждения (передвижение автотранспорта, механизмов и грузов, доступность для посторонних лиц), должны быть защищены по высоте на 2 м от уровня пола или земли и на 0,3 м в земле;
• при прокладке кабелей рядом с другими кабелями, находящимися в эксплуатации, должны быть приняты меры для предотвращения повреждения последних;
• кабели должны прокладываться на расстоянии от нагретых поверхностей, предотвращающем нагрев кабелей выше допустимого, при этом должна предусматриваться защита кабелей от прорыва горячих веществ в местах установки задвижек и фланцевых соединений.

Как обеспечить надёжную изоляцию кабеля 220В при прокладке в земле над дачей

Прокладка кабеля на улице — это ответственная задача , требующая особого внимания к выбору материалов и методов защиты. ☀️ Ведь кабели подвергаются воздействию различных неблагоприятных факторов : ультрафиолетовое излучение , перепады температур , влажность , механические повреждения и многое другое. ️ Важно обеспечить надежную изоляцию и защиту , чтобы гарантировать безопасность и долговечность электросети.

В этой статье мы рассмотрим все аспекты защиты кабеля на улице , начиная от выбора подходящих материалов и заканчивая методами защиты от ультрафиолета и влаги.

Выберите подходящий раздел посредством нижеследующей ссылки:

Защита кабеля на улице: надежная прокладка и долговечность
Прокладка кабеля на открытом воздухе – задача, требующая особого внимания к выбору материалов и методов защиты. Ведь воздействие солнечных лучей, влаги, перепадов температур и механических повреждений может быстро вывести кабель из строя.
Для начала, важно правильно выбрать тип кабеля. ️ Для подземной прокладки отлично подойдут кабели марок АВВГ, ВВГ, АВВГнг, ВВГнг, АВВГнг-LS, ВВГнг-Ls, а также АВББШВ и ВБбШв. Эти кабели обладают повышенной стойкостью к влаге и механическим воздействиям. А вот для воздушной прокладки лучше использовать СИП или ВВСГ, предназначенные для работы под открытым небом и способные выдерживать значительные нагрузки.
Однако, даже самый качественный кабель нуждается в дополнительной защите от ультрафиолетового излучения, которое может разрушить его изоляцию. ☀️ Для этого используются различные виды защитных оболочек. ️ Металлические трубы и металлорукав – надежное решение, обеспечивающее полную защиту от солнца и механических повреждений. ️ Также можно использовать трубы из гофры, устойчивые к ультрафиолету. Важно помнить, что обычные ПВХ-трубы не подходят для этой цели, так как быстро разрушаются под воздействием солнечных лучей.
При прокладке кабеля по стенам зданий или опорам также стоит позаботиться о его фиксации. Используйте специальные хомуты, стяжки или кронштейны, чтобы кабель не болтался и не подвергался излишним нагрузкам.
Не забывайте, что правильная защита кабеля – это залог его долговечности и бесперебойной работы. Следуя этим простым рекомендациям, вы сможете обеспечить надежную и безопасную прокладку кабеля на улице, независимо от погодных условий и внешних воздействий.
