При подготовке к подаче электропитания, приходится решать, какой кабель можно прокладывать в земле к частному дому или дачным постройкам. Здесь основными критериями выбора являются:

• Условия эксплуатации проводов.
• Величина нагрузки.
• Степень защиты кабеля от внешних воздействий.

В первую очередь, необходимо выбирать наиболее защищённые марки кабеля. Рекомендуется использовать провод типа ВБбШв (медный). Это бронированный силовой кабель с многопроводными жилами и двойной изоляцией. Защитная броня состоит из двух стальных полос, намотанных по спирали по всей длине провода.

Кроме него могут быть использованы:

• СБ, СБл, СКл (с бумажной изоляцией).
• ПвБбШп, ПвП, ПвПг (с изоляцией из сшитого полиэтилена).

Некоторые источники утверждают, что для подземной прокладки можно использовать практически любые марки проводов, если защитить их гофрированной трубой. Спорить с этим нет смысла, но необходимо учесть опасность повреждения гофры из-за подвижек грунта, проседания верхнего слоя или других нагрузок. Поэтому, лучше перестраховаться и использовать бронированные марки кабеля.

Бронированный кабель типа ВБбШв Источник pes-cable.ru

Сколько нервов и денег потребуется, чтобы провести электричество на участок

Выбирать алюминиевые провода не следует, они одножильные, больше сечением, сложнее в работе. Кроме того, внутри построек все равно нужен медный провод, который лучше соединять с силовым кабелем из того же материала.

Перед тем, как проложить электрический кабель на дачном участке в земле, его затягивают в защитную оболочку – шланг или гофрированную трубу. Это полимерные или металлические трубки, цельные или спирального типа.

Защитный шланг выбирают, исходя из условий и нагрузок на кабель. Если количество потребителей невелико (например, только освещение), то подойдёт обычная труба ПНД соответствующего диаметра.

Связанные вопросы и ответы:

Какие инструменты и материалы необходимы для прокладки кабеля под землей на даче

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

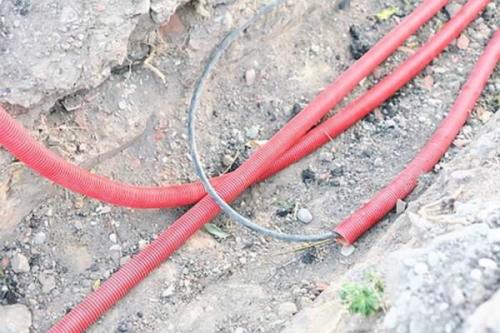

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

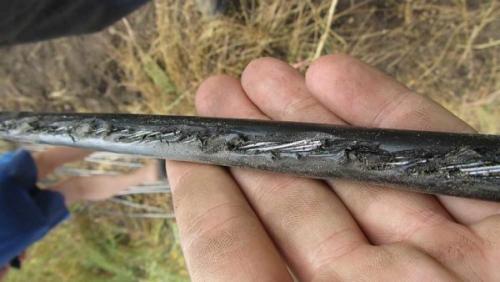

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

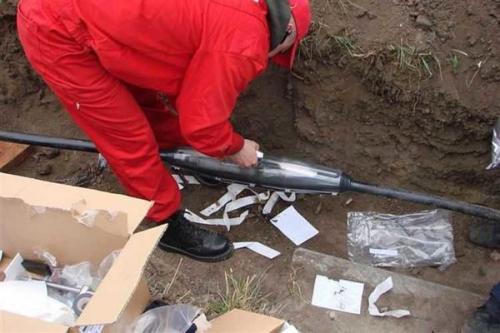

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

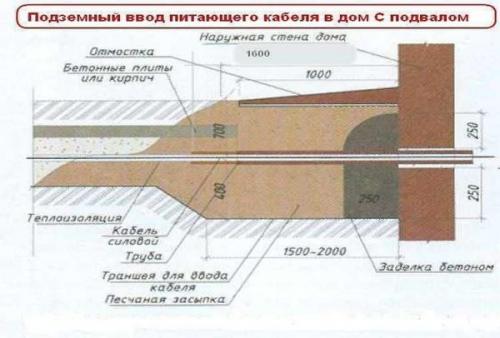

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие

В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

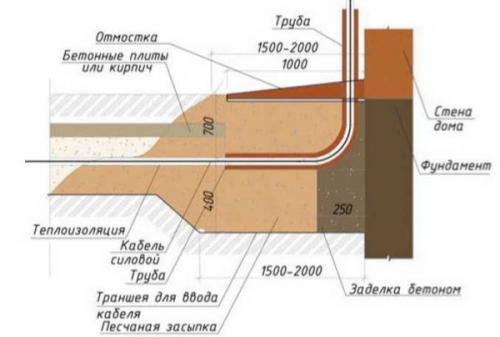

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Как выбрать подходящий кабель для прокладки под землей на даче

Для подземных сетей больше подходят двухстенные трубы. В них можно протягивать силовые линии с напряжением переменного или постоянного тока до 1000 В.

Двухстенные трубы выпускают гладкими и гофрированными, их внешняя оболочка сделана из ПНД, а гладкая внутренняя из другой разновидности ПЭ – полиэтилена высокого давления. Наиболее прочными и надежными считаются изделия с гофрированными внешними стенками, которые армированы тонкой стальной проволокой.

Двухстенные гофрированные трубы Источник twimg.com

Прокладка кабеля в земле в трубе ПНД такого вида отличается максимальной простотой и скоростью монтажа благодаря гладким внутренним стенкам, не создающим препятствий для его протяжки. А внешняя гофрированная оболочка обладает превосходной кольцевой жесткостью, не сминается и не ломается под весом толстого слоя грунта. При этом гофрированные трубы обладают небольшим собственным весом, что также облегчает перевозку, раскладку в траншеях и сборку.

Особенности материала, сохраняющего прочность и эластичность при любой температуре, устойчивость к воздействию химически агрессивной среды и ультрафиолетовых солнечных лучей не создают проблем при хранении и позволяют вести монтаж как в летнюю жару, так и в зимнюю стужу.

Особенности монтажа

Электротехническая ПНД труба для кабеля в земле имеет конструктивные особенности, отличающие её от труб общего назначения.

• Для быстрого, надежного и герметичного соединения они снабжаются специальными муфтами без раструбов.
• Для протягивания кабеля через трубу изделия комплектуются специальными зондами в виде стальной проволоки.

Муфты для стыковки отрезков труб Источник elnow.ru

Способы прокладки кабеля в земле – основные моменты и преимущества способа

Владельцы загородных домов и дач для экономии средств обычно используют не дорогие гофрированные, а обычные пластиковые трубы. Отсутствие в них зонда значительно осложняет протяжку кабеля внутри, особенно если он имеет большую линейную протяженность. Чтобы справиться с этой задачей, можно приобрести УЗК (устройство закладки кабеля) в виде длинного смотанного в бухту прутка из стеклопластика с металлическим наконечником.

Стеклопластиковая кабельная протяжка Источник baltspb.ru

Стоит УЗК довольно дорого, что сводит на нет экономию на трубах. Поэтому домашние умельцы изобрели гораздо более дешевое приспособление, состоящее из небольшого цилиндра, вырезанного из поролона, и прикрепленной к нему длинной нитки или тонкой лески. Цилиндр помещается в начало трубы, а к другому её концу подключают пылесос, который засасывает поролон внутрь и заставляет двигаться вперед. К протянутой сквозь трубу нитке привязывают более прочный шнур или проволоку, чтобы в процессе не получить её обрыв, а к нему уже крепят электрические провод. Далее прокладка кабеля в ПНД трубе выполняется так же, как с зондом.

Подбор труб по техническим характеристикам

Чем больше глубина, на которую закладывается гофра для кабеля в землю, тем большей механической прочностью она должна обладать. Прочность зависит не только от толщины стенок, а от их соотношения с диаметром трубы. Оно определяется путем деления внешнего диаметра на толщину стенки и обозначается показателем SDR: чем он ниже, тем выше надежность изделия.

Таблица для определения SDR Источник moikolodets.ru

Как проложить кабель под землёй на даче с соблюдением всех правил и нормативов

Из таблицы видно, что толщина стенок у труб одного диаметра может отличаться, но она не может быть меньше 2 мм. Например, трубы диаметром 75 мм выпускаются в девяти разновидностях с толщиной стенки от 2,3 мм до 10,3 мм. При таком сечении и минимальной толщине SDR равен 33, тогда как у труб диаметром 16 мм той же толщины этот показатель равен 7,4.

Качество изделий нужно проверять и визуальным осмотром.

• Двухслойные трубы не должны расслаиваться по стыку внутренней и внешней стенки.

Какие правила и нормы следует соблюдать при прокладке кабеля под землей на даче

В зависимости от конструкционного исполнения средства защиты кабелей подразделяются на следующие разновидности:

• Лоток . Обеспечивает механическую защиту кабеля в неагрессивных средах. Может быть монолитным или перфорированным. Подходит для прокладки одножильных и многожильных проводов, чаще всего выполняет задачу направляющей.
• Канал. Выполнен из профлиста или ЖБ плит. Подходит для прокладки силовых кабелей различного напряжения.
• Труба. Защищает кабель на определенном участке: в месте соединения или протяжки в проходные отверстия. Для внутреннего монтажа применяются исполнения из полимера, для наружного — металлические или асбестовые. Есть сплошные монолитные модели, а также гофрированные, способные изгибаться и легко принимать нужное положение.
• Шахта. Используется для монтажа кабелей внутри строительных конструкций. Защищает КЛ по всей ее длине.
• Тоннель, галерея и эстакада. Это крупногабаритные конструкции, в которых можно провести более 20 кабелей. Кроме проводов, в них устанавливают оборудование для различных инженерных систем: водопроводных, вентиляционных и др.

Для защиты проводов в квартирах и домах используют кабель-каналы, гофрированные пластиковые и металлические трубы, а также специальные плинтусы для кабелей. Это простые решения для условий, где нет серьезных механических нагрузок и воздействия агрессивных сред. Благодаря широкому модельному ряду можно легко подобрать защитную конструкцию для любого интерьера.

Как определить маршрут прокладки кабеля под землей на даче

С поиском местонахождения кабеля под землей сталкиваются не только компании, занимающиеся эксплуатацией кабеля, но и другие службы, которые проводят земляные работы. На первый взгляд данная задача выглядит просто, однако все же есть определенные сложности. Для энергетиков, например, важно найти не любой силовой кабель, а тот конкретный, который они ищут. А ведь излучают все они сигнал на одной и той же частоте – 50 Гц. Для компаний, проводящим земляные работы просто найти кабель под нагрузкой, однако сложность составляет в поиске неработающих и временно отключенных кабелей. В данной статье рассмотрим эту задачу и приведем несколько способов ее решения.

Пассивный метод

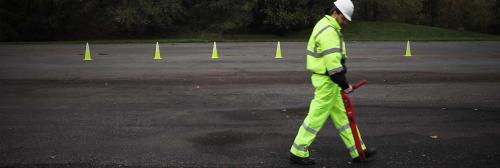

В случае, если силовой кабель находится под нагрузкой, к нему приложено напряжение и по нему протекает электрический ток – допускается применение пассивного метода локации. Электрический ток, протекая по жилам силового кабеля, создает вокруг него электромагнитное поле частотой 50 Гц. Это поле и может быть обнаружено приемником трассоискателя. При этом генератор трассоискателя – не используется вообще. Этот метод прост, но не всегда эффективен. С его помощью определить, что под землей есть кабель - легко, но невозможно отличить кабель один от другого. Сигнал от всех силовых кабелей будет иметь одинаковую частоту.

Пассивный метод локации

Активный метод

Для точной идентификации «своего» кабеля и трассировки его под землей применяется активный способ поиска, в котором генератор подключается к кабелю при помощи крокодилов, индукционной клипсы или антенны. Если кабель обесточен и к нему есть доступ – проще всего воспользоваться непосредственным методом подключения (крокодилы). В случае, если кабель под напряжением, подать сигнал в него можно только при помощи индукционной антенны или клещей. (к примеру,допускает подключение к кабелю с напряжением до 600В при использовании индукционных клещей).Генератор наводит в кабеле сигнал на частоте отличной от 50 Гц. Соответственно, кабель легко идентифицировать и трассировать.

Идентификация и трассировка силового кабеля посредством пассивных маркеров

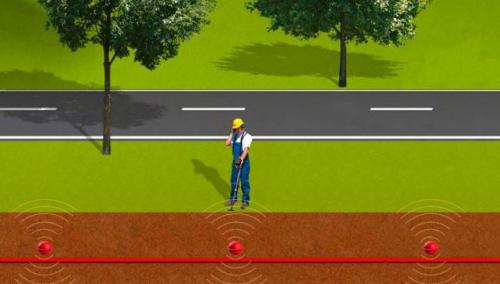

Для точной маркировки, идентификации и трассировки силового кабеля, или его ключевых точек (изменение направления, муфты) используются пассивные маркеры. Они располагаются рядом с кабелем (в траншее или коллекторе) в ходе монтажа, или устанавливаются над коммуникацией (Spike Marker) уже в ходе эксплуатации.

Идентификация и трассировка силового кабеля посредством пассивных маркеров

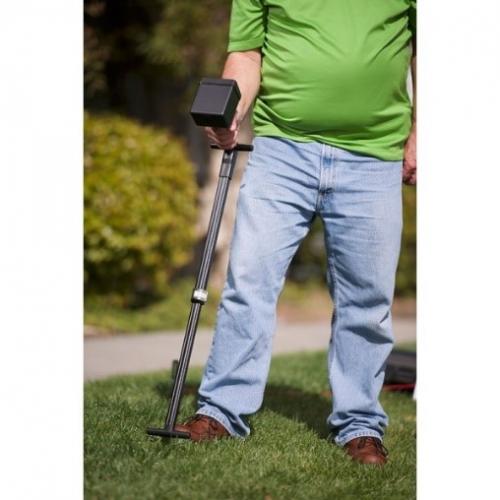

В процессе поиска, маркероискатель (прибор, при помощи которого можно найти и идентифицировать тип маркера, расположенного под землей) генерирует электромагнитный сигнал в широком диапазоне частот, или на нескольких выбранных частотах одновременно. Пассивные маркеры, которые попали в поле действия маркероискателя входят в резонанс на установленной частоте и переотражают полученный сигнал обратно. Это позволяет маркероискателю не только точно определить местонахождение маркера под землей, но и узнать тип коммуникации, которая промаркирована данным маркером (силовые линии, газопровод, телекоммуникации и т д.). А применение интеллектуальных маркеров позволяет также записывать и считывать с них дополнительную информацию (глубина местонахождения коммуникации, ее принадлежность, назначение и т.д.).

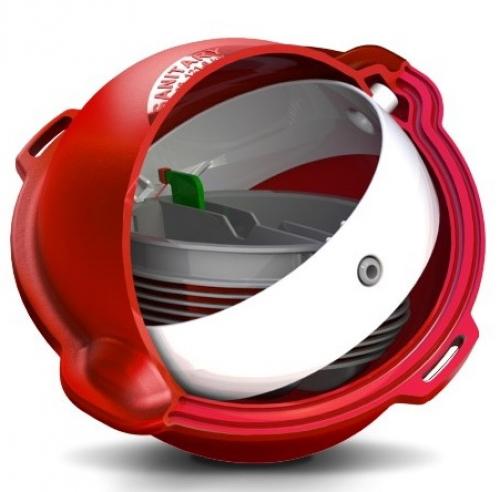

Пассивные маркеры построены на базе колебательного контура. В зависимости от типа маркируемых коммуникаций они различаются резонансной частотой и цветом. Стандартами различных стран для маркировки подземных объектов энергетики выделено две резонансных частоты. Так в США применяются пассивные маркеры красного цвета с резонансной частотой 169.8 кГц, а в Европе сине/красные маркеры, с частотой 134 кГц. Исторически сложилось, что в России используются оба этих типа, и каждая отдельная компания вправе самостоятельно выбрать какой-то из них, или использовать оба, маркируя ими различные коммуникации.

Благодаря применению в маркерах стандартизированных резонансных частот, маркеры разных производителей взаимозаменяемы и совместимы с различными маркероискателями.Технические характеристики околоповерхностных маркеров

Код по каталогу

TE-SM-09

TE-SM-07

7100180411

Маркеры данного типа могут быть установлены как рядом с силовым кабелем (если он проложен на соответствующей глубине обнаружения маркера) так и в ходе эксплуатации, над кабелем. Для повышения удобства установки на поверхности земли, маркеры типа SpikeMarker выпонены в виде колышка.
