Когда дело доходит до прокладки кабеля в земле, одним из важнейших факторов является выбор кабеля. Бронированный кабель является одним из наиболее надежных и долговечных типов кабеля, который может быть использован для прокладки в земле. В этой статье мы рассмотрим, как выбрать и купить бронзированный кабель для прокладки в земле.

Что такое бронзированный кабель?

Бронированный кабель представляет собой электрический кабель, который защищен бронзовым покрытием. Броня предотвращает повреждения кабеля от внешних факторов, таких как механические повреждения, коррозия и проникновение влаги. Броня также защищает кабель от животных, таких как крысы и мыши, которые могут повредить обычный кабель.

Как выбрать бронзированный кабель?

Выбор бронзированного кабеля зависит от нескольких факторов, таких как тип земли, глубина прокладки и тип электрической сети.

1. Тип земли: Если кабель будет проложен в грубой или каменистой почве, то необходимо использовать более толстый бронзовый слой для защиты кабеля от механических повреждений.

2. Глубина прокладки: Если кабель будет проложен на большую глубину, то необходимо использовать более толстый бронзовый слой для защиты кабеля от коррозии и проникновения влаги.

3. Тип электрической сети: Если кабель будет использоваться в высоковольтной электрической сети, то необходимо использовать более толстый бронзовый слой для защиты кабеля от повреждений.

Купить бронзированный кабель

После того, как вы определились с типом бронзированного кабеля, который вам нужен, следующим шагом будет поиск подходящего поставщика. Вы можете найти поставщиков бронзированного кабеля в Интернете или обратиться к специалистам в магазинах строительных материалов.

При покупке бронзированного кабеля необходимо обратить внимание на следующие факторы:

1. Диаметр кабеля: Диаметр кабеля должен соответствовать требованиям вашей электрической сети.

2. Толщина бронзы: Толщина бронзы должна соответствовать требованиям вашей электрической сети и типа земли, в которой будет проложен кабель.

3. Цена: Цена бронзированного кабеля может варьироваться в зависимости от его типа и толщины бронзы.

Выбор бронзированного кабеля для прокладки в земле является важным фактором для обеспечения надежности и долговечности вашей электрической сети. Следуйте нашим рекомендациям по выбору и покупке бронзированного кабеля, и ваша электрическая сеть будет работать безотказно.

Связанные вопросы и ответы:

Что такое бронированный кабель для прокладки в земле

Силовой бронированный кабель представляет собой изделие кабельной продукции, которое оснащено дополнительными, по сравнению с обычными проводами, средствами, обеспечивающими надежную защиту от большинства видов механического воздействия, будь то удар ручным или другим инструментом, наезд тяжелой техники, сдвиги почвы или «работа» грызунов.

Сегодня сфера применения кабелей с броней выходит далеко за рамки обеспечения бесперебойного энергопитания. Разработаны многочисленные марки бронированных кабелей для потребностей систем связи, подогрева домов и открытых спортплощадок.

Силовой бронированный кабель состоит из жил, проводящих ток, изоляционного покрытия и нескольких слоев защиты, включая наружную оболочку. В некоторых марках металлическая броня дополнительно обработана битумным или другим составом для минимизации коррозионных процессов.

Силовой кабель бронированный отличается следующими преимуществами:

• стойкость к внешним разрушительным влияниям,
• защищенность от воды и коррозии,
• длительный период эксплуатации, до 50 лет,
• широчайший ассортимент, который позволяют максимально точно подобрать марку под узкую производственную или бытовую задачу. Так, только российские предприятия выпускают около 100 типоразмеров данного типа кабелей с сечением жил в диапазоне 1.5-240 мм2,
• простота складского хранения,
• несложный процесс укладки,
• экономия на дополнительных средствах защиты, например, лотках, трубах, коробах.

Таким образом, приобретение и монтаж бронированных кабельных марок дает 100%-й эффект по надежности их функционирования, минимизации аварийности, а также снижению расходов на текущее обслуживание линий.

Зачем нужен бронированный кабель для прокладки в земле

Обычно для прокладки в земле используется бронированный медный кабель марки ВБбШв (по обновленному ГОСТ Р 53769-2010 – ВБШв) или его алюминиевый аналог АВБбШв. Благодаря броне из стальных лент, прокладка этого кабеля осуществляется без дополнительных защитных труб, поскольку именно броня обеспечивает кабелю защиту, как от механических воздействий, так и от грызунов. Допустима и прокладка этого кабеля по воздуху, если речь идет о специальных кабельных сооружениях, или о сырых местах. Стальная броня кабеля обязательно заземляется.

ВБбШв и АВБбШв расшифровывается следующим образом:

А - жилы алюминиевые;

В – изоляция жил из поливинилхлоридного пластика;

Б – броня из двух стальных лент;

б – без наложенной под броней защитной подушки, предохраняющей от коррозии и механических повреждений слои под броней;

Шв – шланг из ПВХ пластика;

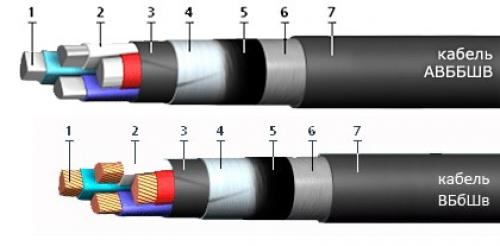

Кабель включает в себя следующие элементы:

1. Жилы токопроводящие (медные или А - алюминиевые), которых может быть от 1 до 5, причем есть вариант 3+1, когда четвертая жила, предназначенная для заземления, имеет меньшее сечение.

Жилы в свою очередь могут быть 1 или 2 класса: одножильными (сечением от 2,5 до 625 кв.мм) или многожильными (сечением от 2,5 до 240 кв.мм).

2. ПВХ изоляция, обеспечивающая цветовую и цифровую (для кабелей сечением 70 кв.мм и выше) маркировку жил: белая или желтая, красная или малиновая, синяя или зеленая, коричневая или черная, либо желто-зеленая, цифры 0, 1, 2, 3, 4.

3. Поясная изоляция из лент ПВХ.

4. Две стальные или стальные оцинкованные ленты, образующие броню.

5. В кабелях сечением выше 6 кв. мм используется битум.

6. В кабелях сечением выше 6 кв.мм дополнительно применяется обмотка полиэтилентерефталатной пленкой.

7. Защитный шланг из ПВХ пластика.

Прокладка кабеля ВБбШв допустима даже в грунте химически активном по отношению к металлу, его можно монтировать вблизи железнодорожных и трамвайных путей, которые могут быть источниками блуждающих токов.

Кабель марки ВБбШв можно прокладывать в местах повышенной взрывоопасности, он устойчив к перепадам температур, а диапазон допустимых температур – от минус 50 до плюс 50 градусов Цельсия, это делает возможным применение кабеля в любой климатической зоне. Кабель монтируют в наклонном и горизонтальном положениях, чтобы исключить растягивающие нагрузки, и таким образом сберечь стальные бронирующие ленты. При прокладке кабеля с барабана недопустимы резкие изгибы.

Какие типы бронированных кабелей существуют

Сталь – наиболее распространенный материал для брони, обладающий высокой прочностью и обеспечивающий максимальную защиту от механических повреждений и воздействий.

Существует несколько видов бронирования кабелей , каждый из которых предназначен для конкретных условий эксплуатации:

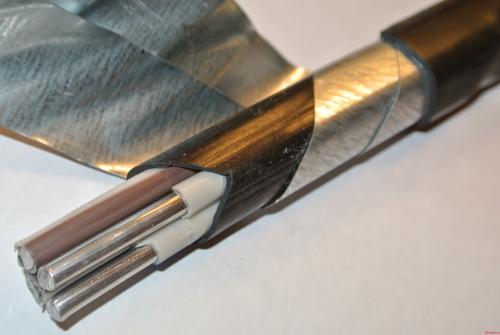

Ленточная броня. Стальная или алюминиевая лента навивается на кабель спиралью или продольно. Ленточная броня обеспечивает высокую механическую защиту, но может быть более громоздкой. Лента может быть оцинкованной для дополнительной защиты от коррозии. Стальная бронезащита идеально подходит для тяжелых условий эксплуатации кабеля.

Проволочная броня. Проволока может быть стальной или алюминиевой, в зависимости от требований к весу и гибкости конструкции. Оцинкованная стальная проволока накручивается на кабель в один или несколько слоев. Проволочная броня гибкая и легкая, но менее устойчива к механическим повреждениям, чем ленточная броня.

Комбинированная броня. Используется сочетание ленточной и проволочной брони для достижения оптимального баланса между механической защитой и гибкостью.

Алюминиевая лента или проволока или из его сплава используются в качестве защиты кабеля только в одножильном кабеле.

По способу нанесения защитного слоя бронирование различается на:

Одиночная броня – одна стальная лента, обернутая вокруг кабеля. Этот метод прост и экономичен, но менее эффективен против сильных механических воздействий.

Двойная броня – две стальные ленты, наложенные одна поверх другой. Такой подход повышает защиту от ударов и давления.

Проволока – проволочные нити переплетены между собой, образуя плотную сетку. Этот вариант обеспечивает максимальную защиту от механических повреждений, но увеличивает вес и стоимость кабеля.

Проволочное бронирование кабеля

В случае вертикальной прокладки кабеля или под наклоном немного вверх, при стандартном (ленточном) бронировании кабель может деформироваться, так как под силами гравитации и притяжения вся конструкция может сползать вниз. Соответственно срок службы кабеля будет меньше. Поэтому для таких условий эксплуатации лучше использовать проволочное бронирование кабеля. Проволока будет плотно облегать кабель и держать все элементы конструкции, соответственно кабель не будет деформироваться. Именно поэтому проволочное бронирование актуально при не горизонтальной укладке кабеля, когда он может либо лежать, либо оказаться в вертикальном положении.

В качестве примеров использования проволочного бронирования можно привести следующие варианты:

прокладка кабеля в районах с сейсмической активностью, где в результате землетрясения почва может сместиться и кабель изменит свое положение на не горизонтальное, а под углом.

в зонах вечной мерзлоты грунт нестабилен в течение определенного календарного периода;

в шахтных кабелях горно-рудной промышленности, когда кабелям приходится работать в экстремальных условиях таких как недостаточное освещение, закрытая выработка, непредвиденные ситуации повреждения кабеля: его может перебить случайно упавший камень или наехать техника.

Как выбрать подходящий бронированный кабель для прокладки в земле

Кабель для прокладки в земле выбирают с учетом ряда факторов, в первую очередь – химического состава грунта. Чтобы система оказалась долговечной и надежной, при устройстве подземной линии нужно соблюдать правила ПУЭ и других нормативных документов.

Какие кабели можно прокладывать под землей

В траншее кабель защищен от перепадов температуры, солнечной радиации, дождевой влаги, сильного ветра, обледенения. Но здесь есть свои поражающие факторы:

• подвижки грунта;
• грызуны;
• вероятность повреждения при земляных работах.

Отсюда следует, что проводник должен иметь увеличенную механическую прочность.

Поэтому для прокладки в земле используют:

• бронированные кабели, имеющие в своей конструкции металлическую ленту или проволоку;

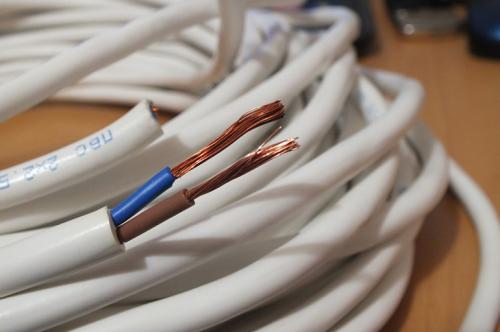

• простые АВВГ и ВВГ в трубе или гофре.

Первый вариант считается предпочтительным.

СНиП 3.05.06-86 и ГОСТ 16442-80 допускают укладку простого ВВГ или АВВГ без защиты, если:

• коррозионная активность почвы является низкой или средней;
• отсутствует нагрузка на растяжение;
• участок проложен горизонтально;
• грунт неболотистый, ненасыпной и непучинистый.

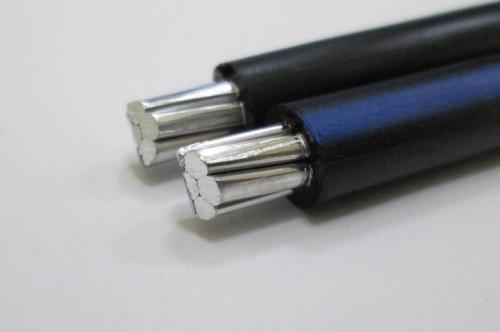

Нельзя использовать для подземной прокладки провод СИП, даже в трубе.

Его изоляция быстро приходит в негодность из-за частого выпадения конденсата.

Характеристики кабелей

Свойства проводника описывают следующие параметры:

• материал жил – алюминиевые или медные;
• их число и сечение;
• их тип – монолитные или многопроволочные;
• материал и класс горючести изоляции и оболочки;
• номинальное напряжение;
• максимально допустимая длительная температура нагрева;
• то же в кратковременном режиме (при коротком замыкании);
• минимальный радиус сгиба;
• прочность на растяжение;
• стоимость погонного метра;
• конструкция: наличие брони, гидроизоляции, число слоев в оболочке и т.д.

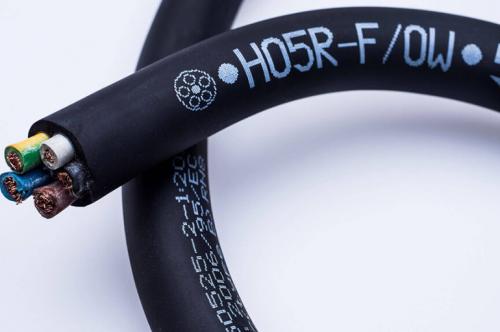

Маркировка с расшифровкой

Основные характеристики кабеля принято обозначать буквенно-цифровым кодом. Например, об изделии марки АВВГнг-лс 3х16 можно сказать следующее:

1. А – жилы из алюминия. Если этой буквы в начале нет, значит, кабель медный (ВВГ).
2. ВВ – изоляция жил и оболочка выполнены из винила или ПВХ. Другие варианты – полиэтиленовая (П), из самозатухающего полиэтилена (Пс) и из пропитанной маслоканифольным составом бумаги (Ц впереди обозначения).
3. Г – «голый». Имеется ввиду отсутствие специальной защиты.
4. нг – негорючая изоляция. Подразумевается, что материал не поддерживает горение.
5. лс – низкое дымовыделение (от англ. low smoke).
6. 3х16 – 3 жилы сечением 16 кв. мм.

Наличие брони обозначают буквами:

• Б – из ленты;
• К – из круглой стальной проволоки (Ка – алюминиевой);
• П – из плоской.

Тип оболочки:

• Шв – виниловый шланг;
• Шп – то же из полиэтилена.

Маленькая «б» означает наличие битумной прослойки, «л» – слоя пластиковых лент под броней.

Например, для подземной прокладки часто используют кабель ВБбШв. У него медные жилы (отсутствует литера «А»), изоляция из ПВХ (В), есть броня из ленты (Б) и битумная прослойка (б), снаружи – шланг из винила (Шв).

Комбинация «АА» обозначает алюминиевые жилы в такой же оболочке, «АС» – в свинцовой.

Особенности бронированных кабелей для подземной прокладки

В состав такого кабеля входят следующие элементы:

1. Токопроводящие жилы. Проводят электричество от источника к потребителю.
2. Их изоляция. Исключает контакт жил друг с другом, что привело бы к короткому замыканию.
3. Кабельный заполнитель. Служит герметичной упаковкой для жил, придает проводнику форму и делает его прочным.
4. Поясная изоляция. Объединяет токоведущие жилы в монолитную конструкцию. Также служит дополнительной изоляцией.
5. Защитная оболочка. Оберегает жилы от воздействия факторов внешней среды, придает кабелю прочность и жесткость.
6. Подушка оболочки. Защищает предыдущий элемент от повреждения последующим слоем.
7. Стальная броня. Предохраняет изделие от повреждений.
8. Внешний покров. Защищает предыдущий слой от химической агрессии окружающей среды.

Есть 2 типа брони:

• ленточная;
• проволочная.

Вторая нужна, когда кабель испытывает растягивающие нагрузки от собственного веса на вертикальных и наклонных участках.

Какие факторы влияют на выбор бронированного кабеля для прокладки в земле

Дачный участок, загородный дом невозможно представить без множества электроприборов. Чтобы обеспечить подачу электроэнергии, потребуется соединить линию электропередач и точку подключения. Подземная разводка обеспечивает надежность, долговечность и защищенность от внешних воздействий. Она трудоемка, не обойтись без кабеля для прокладки в земле бронированного. С ним электрификация дачи или дома обойдется дороже, но прослужит значительно дольше. Поэтому бронированный кабель медный считается оптимальным вариантом для прокладки в земле на даче или участке.

Кстати, заказать монтаж печатных плат можно на https://solderpoint.ru/montazh-pechatnyx-plat-smd-pajka-kondensatorov . Очень низкие цены!

Бронированный кабель прокладка в земле — требования

Электротехнические мероприятия выполняют строго в соответствии с требованиями документов (ПУЭ, ГОСТы, СНиПы). Нормы четко оговаривают допустимое заглубление, расстояния до строений, других коммуникаций или объектов:

• Глубина прокладки кабеля связи в земле составляет не менее 0,7 м. При длине участка до 5 м, а также наличии дополнительной защиты допускается уменьшение заложения до 0,5 м.
• Укладка под фундаментом дома запрещена. Между фундаментом и силовой линией должно быть минимум 0,6 м. Если невозможно избежать пересечения с фундаментом, а также при стесненных условиях, используют трубу для защиты от действия конструкции.
• При выборе технологической ширины канавы учитывают, что минимальное расстояние между двумя рядом расположенными линиями должно составить минимум 0,1 м.
• Если применяется прокладка кабелей в лотках, их конструкция не должна допускать скопления влаги.
• От деревьев отступают минимум 2 м, кустарников – 0,75 м. Расстояние можно уменьшить при условии использования трубы гофрированной для прокладки кабеля в земле.
• От канализации и водопровода следует отступить 1 м, от газопровода – 2 м.
• Кабельные линии не должны пересекаться. Если этого невозможно избежать, то между ними должен быть слой грунта минимум 0,5 м.

Где можно купить бронированный кабель для прокладки в земле

Бронированный силовой кабель необходим для передачи электроэнергии в условиях, где требуется особо прочная и защищенная от внешних воздействий кабельная линия, в том числе, где возможная сейсмическая активность.

Подобный тип кабеля часто используется для подвода электричества в жилое или промышленное помещение.

Основные области применения бронированного силового кабеля:

1. В промышленных зонах: кабель защищен от механических повреждений, а также от воздействия агрессивных сред, влажности и высоких температур.

2. В земле: бронированный кабель обеспечивает защиту от коррозии, грызунов, возможного смещения грунта, что гарантирует длительный срок службы и надежность кабельной линии.

3. В тоннелях и шахтах: благодаря бронированной защите, кабель может применяться во взрывоопасных зонах, т.е. гарантированно продолжит выполнять свою функцию в условиях возможного пожара или взрыва.

4. На строительных площадках: кабель с броней устойчив к повреждениям от строительной техники и других механических воздействий. Может применяется для подключения строительного оборудования, такого как бетономешалки, сварочные аппараты и т.д.

5. В прибрежных зонах и на морских объектах: силовой кабель с броней обеспечивает надежную передачу электроэнергии, несмотря на воздействие соленой воды и других агрессивных факторов. Может использоваться для электрофикации судов, причалов, портовых сооружений и других объектов, расположенных вблизи воды.

6. При строительстве и эксплуатации электростанций, подстанций и линий электропередачи.

Каковы основные характеристики бронированного кабеля для прокладки в земле

По намеченному маршруту, выкапывают траншею 0,7 м, а ширину рассчитывают с учетом количества электролиний. Укладка одной электро магистрали, требует ширины траншеи до 0,2-0,3 м. Песок используемый в качестве «песчаной подушки», нужно просеять. Изделие проверяют на целостность изоляции прибором «мегометром», если его нет, можно «прозвонить» жилы «мультиметром» или «тестером». После прокладки магистрали, сверху насыпают слой просеянного песка, немного трамбуют и засыпают грунтом (из грунта удаляют камни и посторонние предметы). Согласно нормативным документам, при укладке соблюдаются следующие требования:

• Запрещено укладывать электро магистраль под фундаментом здания или вплотную к нему. Минимальное расстояние между силовой линией и фундаментом, должно составлять 0,6 м. Если нет возможности избежать столкновения с фундаментом, необходимо защитить изделие от воздействий конструкции, трубой.
• Расстояние от деревьев, должно составлять минимум 2 м, от кустарников 0,75 м. Уменьшить расстояние возможно при помощи гофрированной трубы, предназначенной для укладки кабеля в грунте.
• От водопровода и канализации отступают на 1 м, от газопровода на 2 м.
• Между магистралями положенными рядом друг с другом, соблюдают дистанцию минимум в 0,1 м. Это необходимо учесть при расчете ширины траншеи. Также проводники не должны пересекаться, ни между собой, ни с другими проводниками.
• При необходимости пересечь силовую линию, необходимо обеспечить прослойку грунта, между линиями. Минимум 0,5 м.
• Глубина траншеи для укладки одного или нескольких проводников в броне, должна быть не меньше 0,7 м. На дне траншеи создают песчаную подушку.
• При укладке электрической магистрали в лотках, предусматривают отток влаги.

Как правильно прокладывать бронированный кабель в земле

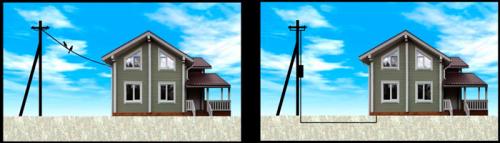

При монтаже электрического ввода в дом каждый из нас задумывается, каким образом его лучше сделать – воздушным или подземным способом?

Монтаж воздушного СИП — это всегда в разы быстрее и в несколько раз дешевле.

Однако возникают ситуации, когда целесообразнее завести кабель питания в дом именно под землей.

Во-первых, это надежнее. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

Зачастую эти два способа объединяются. Изначально на специальную трубостойку делается ввод с опоры.

А уже от этого распредшкафа кабель укладывают в землю и заводят в дом. При нахождении опоры недалеко от здания, некоторые провод СИП монтируют непосредственно на фасад.

Но мы обратимся именно к подземному вводу. Давайте рассмотрим с какими трудностями вы столкнетесь при укладке кабеля в земле и особый акцент сделаем на распространенных ошибках при выполнении данной работы, которые в конечном итоге рано или поздно приводят к выходу из строя КЛ.

Какой кабель прокладывать

Монтаж кабеля в земле можно сделать двумя способами:

• без какой-либо защиты (используя бронированные марки КЛ)

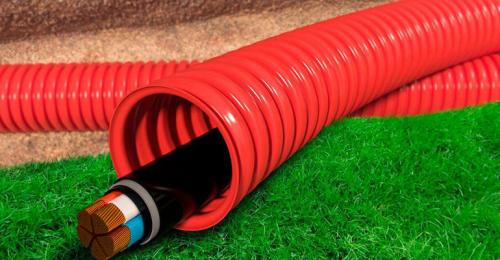

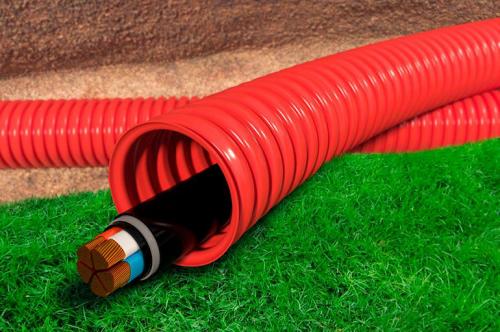

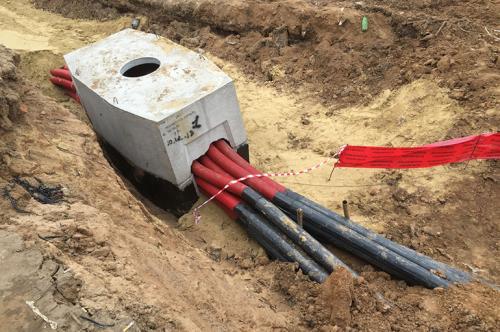

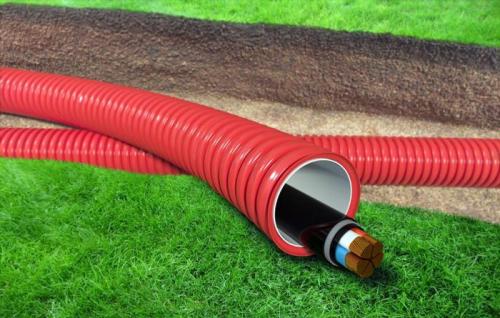

• в трубах или специальной гофре

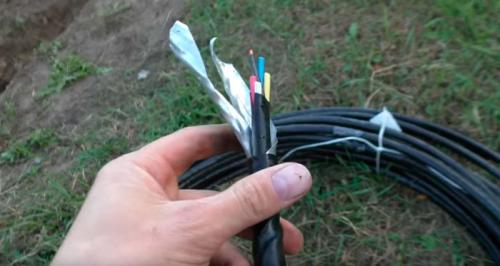

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

Ошибка №1

Ни в коем случае не закапывайте в землю без защиты обычные марки кабеля для домашней проводки.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Сечение кабеля выбирайте согласно подключенной нагрузки, но не менее 10мм2 по меди или 16мм2 по алюминию.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

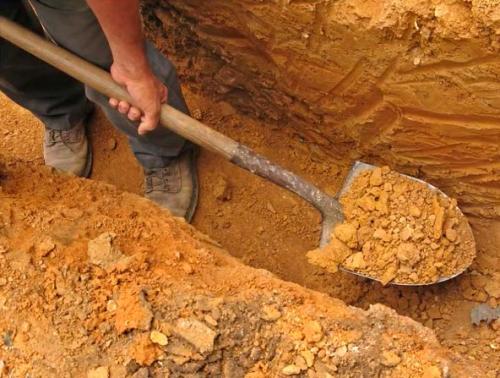

Рытье траншеи под кабель – расстояния и размеры

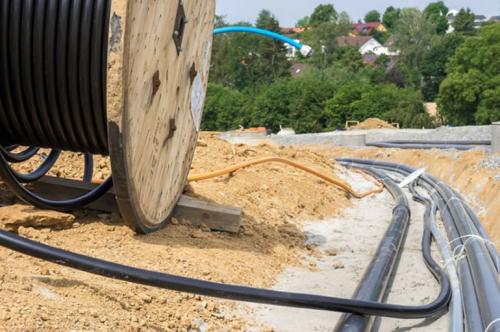

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Ошибка №2

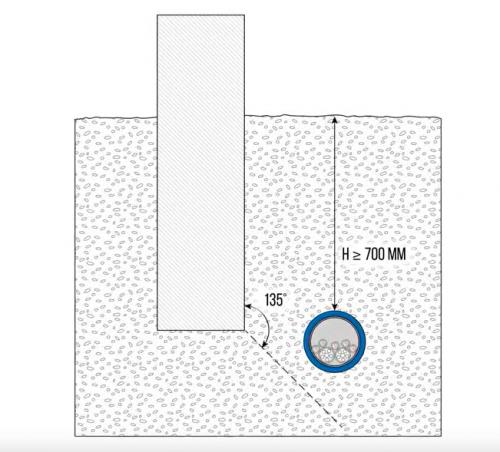

Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

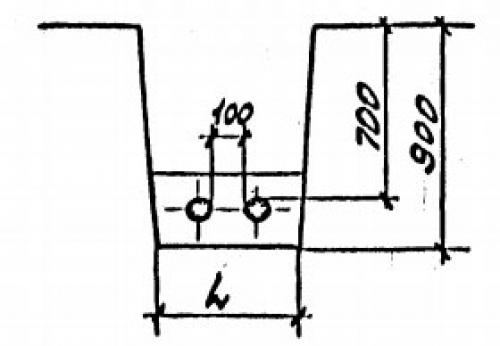

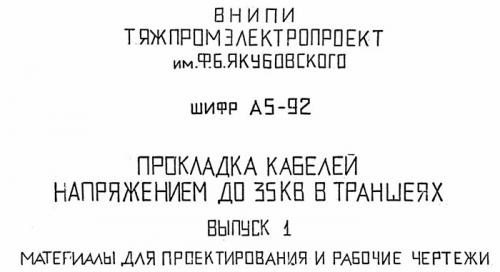

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать .

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Ошибка №3

С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм.

Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

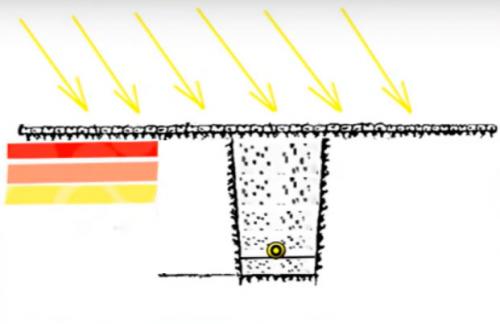

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху.

В особенности при внешних воздействиях - проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п.

Ошибка №4

А можно вообще обойтись без этой песчаной подушки или ее аналога? Зачем она вообще нужна? Нет, нельзя.Из-за разницы температур кабель начинает “тянуть”. При значительных нагрузках ПВХ изоляция лопается и впоследствии через эти микротрещинки начинает активно сосать влагу.
