Эл монтаж щитка. Сборка щита
Эл монтаж щитка. Сборка щита
Разработав схему и определившись с комплектующими можно приступать к непосредственной сборке. Тут важно отметить момент, касающийся установки электросчётчика. Как правило, этим занимается контролирующая энергосбыт организация. В ряде случаев, установить счётчик можно и самостоятельно, но для этого необходимо обязательно получить соответствующее разрешение и составить акт.
Монтаж распределительного щита состоит из одиннадцати шагов:
- Монтаж корпуса щитка на стену или в подготовленной нише.
- Завод подводящей проводки в корпус с одной стороны и линий из комнат, а также мощных бытовых приборов, с другой.
- Зачистка проводки для обеспечения надёжного контакта с клеммами автоматов.
- Монтаж крепёжной шины (DIN-рейки) внутри корпуса распределительного щита.
- Закрепление на шине всех комплектующих, в том числе и счётчика. Эта операция не представляет сложностей поскольку приборы или одеваются на рейку, с последующей фиксацией, или сразу защёлкиваются.
Правильное соединение проводки Источник mamaclean.ru - Установка шин заземления и ноля.
- Нарезка отрезков проводки для перемычек.

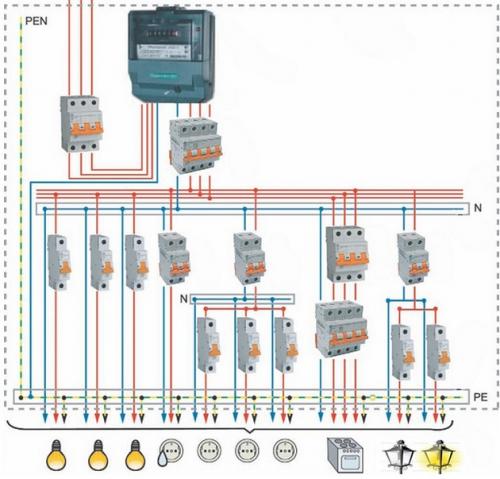

- Соединение всей схемы в единую цепь. Некоторых смущает вопрос – как правильно подключить автоматы в электрическом щите. Между тем, ответ на него достаточно простой, главное правило – ввод фазы и подводка ноля осуществляются при помощи верхних клемм.
- Визуальный контроль качества соединений и при необходимости протягивание винтов.
- Подключение и опломбирование электросчётчика в присутствии или непосредственно представителем контролирующей энергосбыт организации.
- Контрольный запуск системы.
После контрольного запуска необходимо ещё раз провести внимательную ревизию распределительного щита и всей системы на предмет запаха горелого, искрения или срабатывания автоматических выключателей. Если ничего этого не выявлено – щиток собран правильно, и им можно спокойно пользоваться.
Замена и ремонт
Рассмотренный выше порядок действий касался конструирования и монтажа распределительного щита «с ноля». Такая установка необходима в новостройках или жилых помещениях после капитального ремонта. Зачастую подобных радикальных мер не требуется, достаточно произвести мелкий ремонт или расширить функционал уже установленного устройства.
Сборка щита. Сборка электрощита для дома,квартиры,коттеджа.Основные этапы.
Сборка электрощита , является важнейшей частью электромонтажных работ. Электрощит служит для приема и распределения электроэнергии по потребителям. Очень важно, отнестись к процессу сборки электрощита с полной ответственностью. Главная задача электрощита — оберегать электроприборы (бытовая техника, кабельные линии и т.д.) и нашу жизнь.
Очень много пожаров происходит из-за неисправностей в электропроводке , и скорее всего этот процент будет только расти, потому что состояние электропроводки в старых домах все хуже и хуже, а хозяева квартир не спешат её менять. Старая алюминиевая электропроводка, в этажных щитках стоят древние «пакетники» и выключатели, а об УЗО и дифавтоматах даже не задумываются.
Сборка электрощита бесплатная !!!
Разница в розничной и оптовой цене, по которой я закупаю комплектующие у крупнейшего поставщика электротоваров «ЭТМ», составляет в среднем 15-20% , а это и есть примерная стоимость сборки электрощита.
Т.е. по розничной цене в «ЭТМ» вы получаете и комплектующие для щитка и его сборку.
И если замену электропроводки, соединение кабелей, установку розеток и выключателей, можно выполнить самостоятельно, то сборка электрощита — удел профессионалов, которых называют электромонтажниками. Причем электромонтажник и электромонтер — это две разных профессии, у первого сборка электрощита, у второго монтаж электропроводки. И редко можно встретить толкового электрика, разбирающегося в обоих направлениях.
Важно понимать,что электромонтеры работают, как правило на скорость, т.е. время — деньги. Проводка спрятана в штробах, гофре, под навесными потолками, в стяжках полов и как ее проложили, никто не видел. Распаячные коробки, подрозетники тоже чсто видны, а сборка электрощита закрыта пластронами (панелями) и далеко не каждый полезет внутрь, проверять как собран электрощит, разве что до первой аварии или срабатывания УЗО (поиск утечки тока).

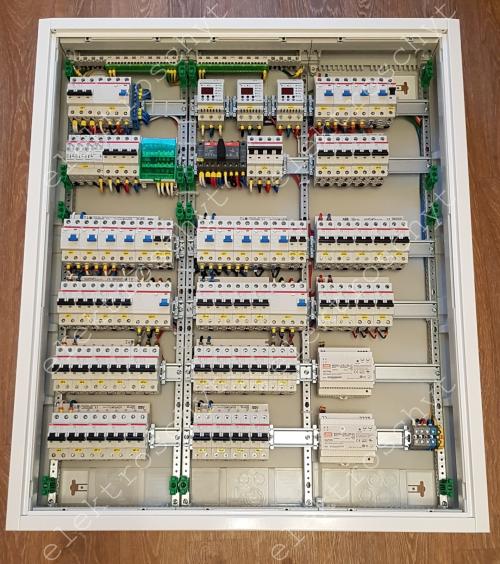

Электромонтажники работают на конечный результат, т.к. сборка электрощита их единственное направление. На первом месте стоят качество сборки и внешний вид электрощита без пластронов. Часто в бригадах электромонтеров, есть человек занимающийся конкретно сборкой электрощитов, либо обращаются к знакомым электромонтажникам.

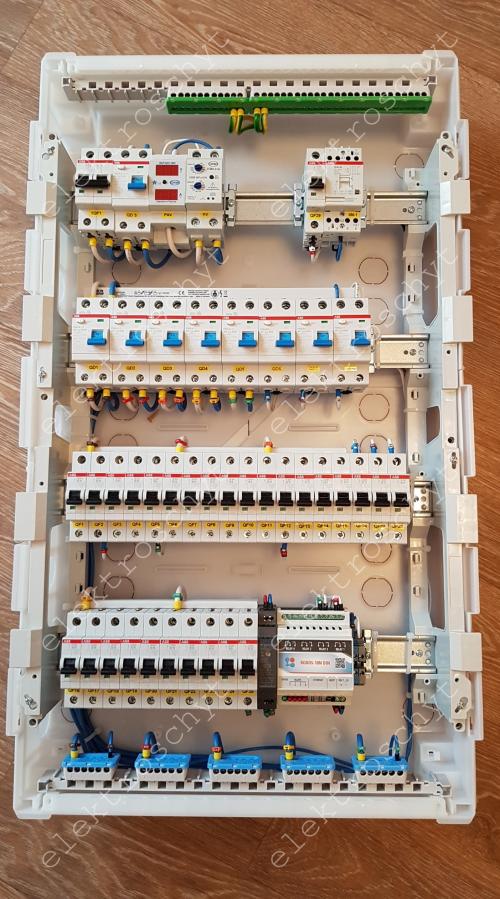

Сборка электрощита состоит из нескольких этапов, каждый из которых имеет важное значение.

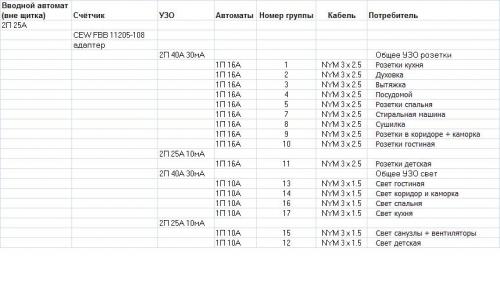

СХЕМЫ ДЛЯ СБОРКИ ЭЛЕКТРОЩИТА

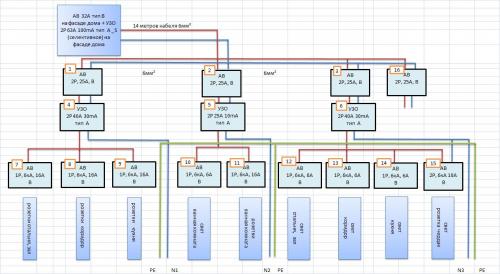

Сборка электрощита всегда начинается с изучения схемы вашего частного дома или квартиры. Есть два способа получить схему:
- Можно начертить схему для сборки электрощита самостоятельно в обычных программах, например таких, как Photoshop , AutoCAD , Компас или Exel. Но использовать данную схему-план для сборки, возможно только при стандартных, типовых случаях. Потому что часто подобные схемы понятны лишь авторам, запутаны, не доделаны, и что самое главное — не содержат всей необходимой информации для сборки щита. Ниже показаны примеры, как можно составить схему для сборки электрощита самому.
При заказе сборки щита у меня, электрическую схему я проектирую и черчу бесплатно .

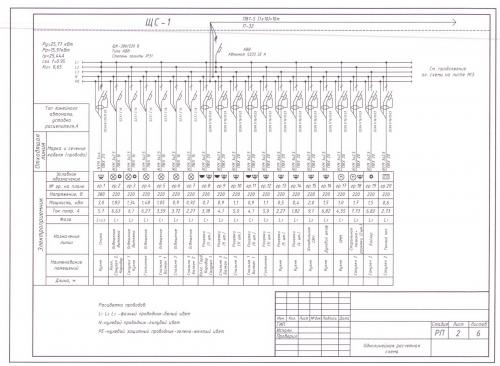

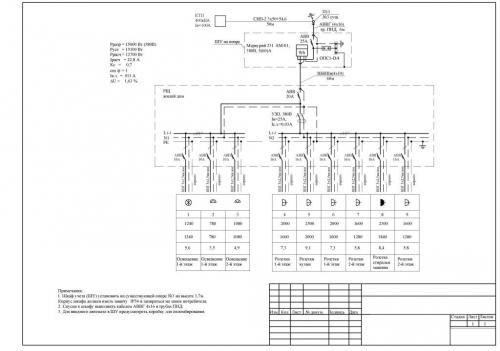

- Идеальный вариант, если у вас уже есть готовый проект электроснабжения дома или квартиры. Схема электрощита в нем есть в обязательном порядке.
КОМПЛЕКТУЮЩИЕ ЭЛЕКТРОЩИТА

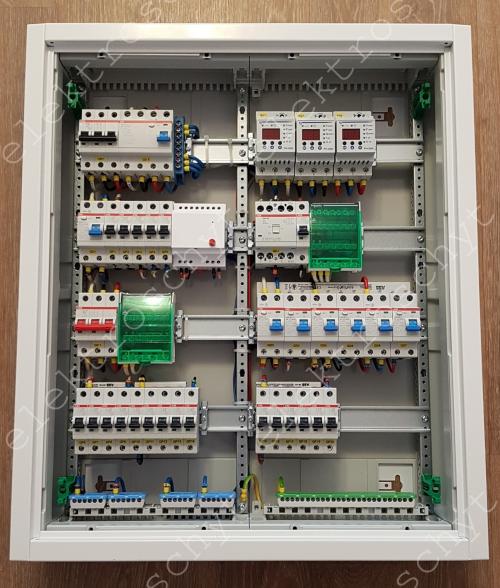

В настоящее время я остановил свой выбор на электрощитах и приборах компании ABB.
Но знания модульной и щитовой продукции Schneider Electric (Шнейдер Электрик), Legrand (Легранд), Hager (Хагер) позволяют мне собирать электрические щиты из комплектующих любого производителя. Поэтому всегда иду в выборе фирмы на встречу заказчику щита.
Но следует отметить, что цены у этих производителей практически одинаковы . Единственное отличие — это разные серии приборов, но и они, если брать похожие серии по параметрам, тоже практически одинаковые.
Ниже приведу сравнительный расчет стоимости электрощита разных серий ABB и Schneider Electriс для одного из заказов (расчет уже устарел, но актуален до сих пор).
Сравнение цен на автоматы, УЗО, рубильники ABB и Schneider Electric .

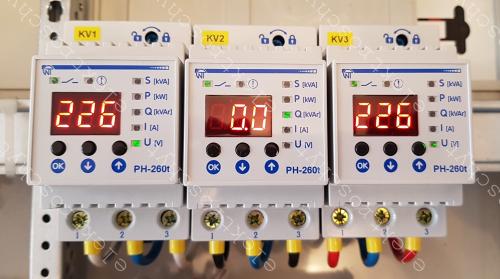

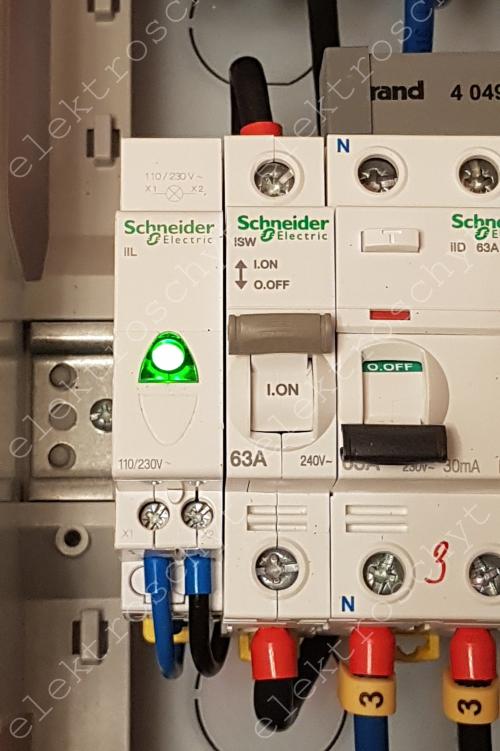

Электрощиты по желанию заказчика могут комплектоваться различными дополнительными «хотелками» и защитами: световые индикаторы, цифровые вольтметры, контакторы с включением-отключением всей или части нагрузки, таймеры (реле времени) для включения нагрузки по расписанию, реле контроля напряжения и т.д.

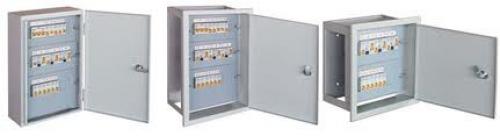

ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА
Необходимо выбрать электрощит по следующим параметрам:
Место, где будет устанавливаться электрощит. Если это улица нужен электрощит со степенью защиты IP65 (влагозащищенные), если внутри дома — достаточно IP41.

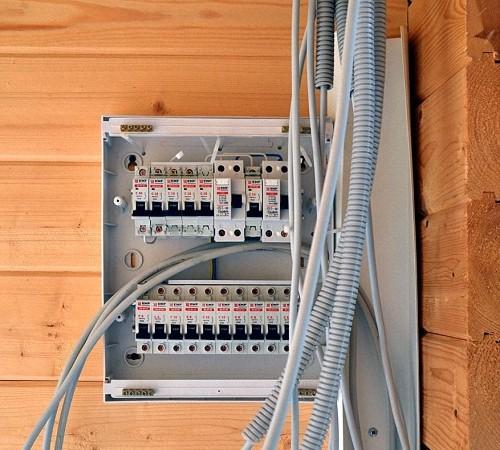

Пластиковый или металлический. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах, а пластиковые внутри помещений, а также там, где в помещениях (котельная, баня) нужна высокая степень защиты от пыли и влаги IP.

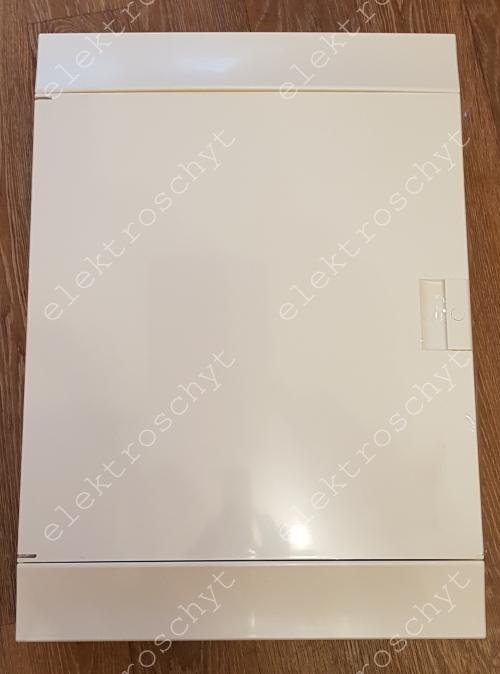

Например, у ABB, бытовые электрощиты с IP65 — это Mistral IP65 , с IP41 — Mistral 41 , UK600 .
Как собрать электрический щиток в частном доме. Ввод и заземление
Начнем с того, что в большинстве отечественных электросетей напряжением 0.4 (0,38) кВ на опорах мы видим 4 провода: три фазы и ноль. Соответственно в дом заводится от 1 до 3 фаз (в зависимости от условий вашего договора об электроснабжении) и ноль.
Ноль или нейтральный провод — так называется, потому что на нём нет опасного для жизни потенциала и обозначается он латинскими буквами PEN и в бытовых электросетях он заземлен на подстанции (называется — глухозаземленная нейтраль) и повторно заземляется на вводе в дома (если повезет…). Такое решение называется «система заземления TN-C», а в народе говорят «двухпроводный ввод без земли».
Если у вас на участке есть заземляющий контур, то у нас уже есть рабочий ноль (обозначается уже как N), подключенный к электроприборам, и защитный проводник (обозначается PE), подключенный к корпусам электроприборов. Такая система заземления будет называться TN-C-S, TN-S или TT.
Не будем вдаваться и рассказывать об отличиях этих систем, если вам интересно узнать подробнее — подпишитесь на канал и напишите об этом в комментариях. Это важно для того, чтобы мы публиковали полезные для вас статьи. Отметим лишь то, что TN-S — это система заземления, в которой на вводе у потребителя 3 провода (фаза, ноль, земля) при однофазном вводе и 5 проводов при трёхфазном, соответственно. А в TN-C-S на ввод приходит 2 или 4 провода (фазы и ноль) для однофазного и трёхфазного ввода соответственно, а заземление уже делают непосредственно у потребителя на участке.
При этом в ПУЭ четко сказано, что, (см. п. 7.1.17), что электроснабжение зданий и сооружений должно быть организовано по системе заземления TN-C-S или TN-S. Как отмечалось выше — TN—S в чистом виде встречается очень редко.
Так возникает вопрос, если нельзя строить и жить «без земли», то, где же взять третий при однофазном вводе или пятый при трёхфазном вводе защитный провод? Всё очень просто — нужно организовать контур заземления.
В интернете есть масса статей о том, как это сделать, но убедительно прошу не читать их, так как «дедовские три уголка вбитые на пару метров и сваренные между собой», о которых в них повествуют, в большинстве случаев не могут нормально функционировать и обеспечивать защиту от поражения электрическим током. Обратитесь за расчетом длины и количества электродов для заземления к инженерам, воспользуйтесь онлайн-калькуляторами или наймите опытных специалистов для этого.
Если у вас уже есть контур заземления остаётся сделать правильно подсоединить в электрощите «землю» и развести её по дому.
С вводом разобрались — если есть заземление переходим дальше, а если нет, то делаем заземляющий контур.
Правила монтажа распределительного щита. Монтаж распределительного щита своими руками
Внутренняя сеть электроснабжения квартиры или дома — это сложная система, включающая разнообразные элементы. Она состоит не только из электрических проводов, кабелей, розеток и включателей.
Самой важной частью всего комплекса электропроводки является электрический распределительный щиток, внутри которого находятся защитные устройства, автоматические пакетные выключатели, приборы учета и другое необходимое оборудование. Именно в электрощите сосредоточены все узлы управления внутреннего электроснабжением частного дома, квартиры или дачи.

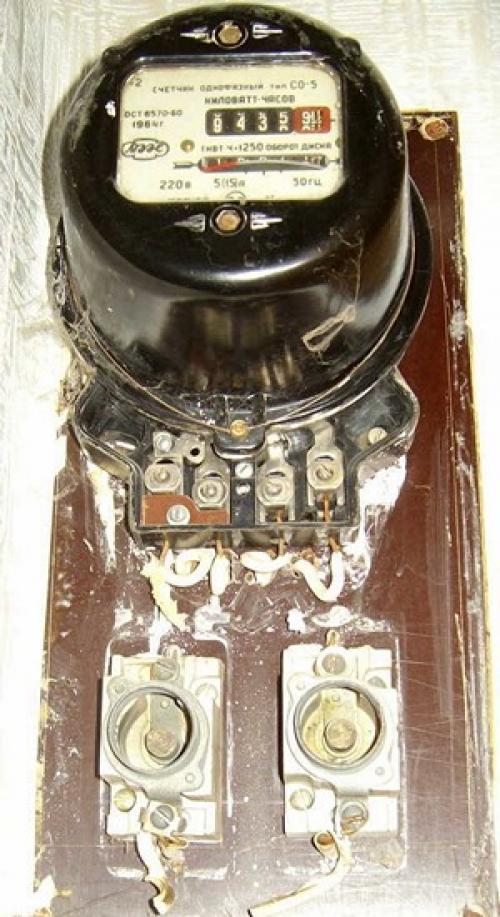

Давно прошли те времена, когда на дом или квартиру устанавливался один счетчик учета электричества, пробки-предохранители и никакого дополнительного оборудования. В настоящее время потребление электроэнергии возросло в несколько раз, по сравнению с тем, что было лет 30 тому назад.
Насыщенность частных владений мощной электрической техникой очень высока. Одни микроволновые печи и электрические чайники имеют мощность до 2 кВт. А сколько электроэнергии потребляют современные стиральные машины, кондиционеры и компьютеры?
Вместе с многократным увеличением потребления электроэнергии полностью изменились и требования, предъявляемые к внутренней электрической проводке и оборудованию. Современные электрощиты прочно заняли свое место в частных домах и квартирах. Их корпуса могут быть изготовлены как из металла, так и из полимерных материалов, встроенного или навесного исполнения.
Самостоятельно выполнить сборку и монтаж этих главных элементов сети электроснабжения можно только в том случае, если вы обладаете элементарными знаниями в области электромонтажных работ. В противном случае следует обращаться к специалистам.
Подготовка к монтажу распределительного щитка
Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.
Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

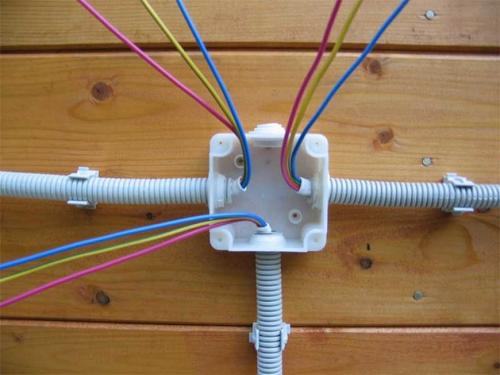

- Вид внутренней разводки проводов : «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих к распределительному щиту. Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.
- Общая мощность всех электроприборов : определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
- Учет всех возможных вариантов нагрузки : подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.
- Определение видов электроприборов на объекте : многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения). Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора.
