Инструкция по монтажу подвесного потолка армстронг. Монтаж подвесного потолка армстронг пошаговая инструкция

Инструкция по монтажу подвесного потолка армстронг. Монтаж подвесного потолка армстронг пошаговая инструкция

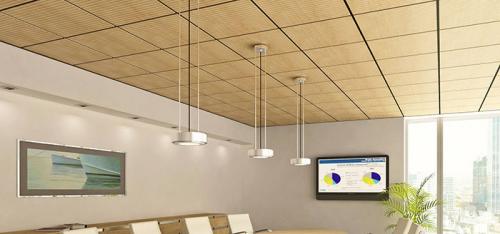

Полная и максимально подробная инструкция для поэтапной сборки подвесного потолка Армстронг:. Так же выделены особенности о важные моменты монтажа, на которых многие совершают большое количество ошибок. Читайте и не совершайте своих ошибок.

Монтаж подвесного потолка Армстронг способен освоить даже ребенок. Лишь бы хватило сил просверлить перфоратором отверстие и сообразительности пользоваться уровнем.

Ну а если серьезно, то ниже мы постарались привести полную и максимально подробную инструкцию для поэтапной сборки подвесной конструкции.

Так же выделены особенности и важные моменты монтажа, на которых многие совершают большое количество ошибок. Читайте и не совершайте своих ошибок.

Приведем пошаговую инструкцию по монтажу подвесного потолка Армстронг:

ШАГ 1

Необходимо произвести полную установку или разметку всех инженерных коммуникаций и сетей над вашим потолком.

ВАЖНО

Учтите, что расстояние от перекрытия не должно быть меньше 15-ти см



ШАГ 2

Разметьте горизонтали по всей длине периметра стен помещения при помощи лазерного нивелира, уровня, гидравлического уровня, линейки или другого инструмента

ВАЖНО

При значительной (более 4 м ) высоте помещения высота установки подвесного потолка обязательно будет влиять на такие характеристики помещения как:

• конвекция тепла и воздухооборот в помещении
• освещенность рабочего места
• общая освещенность помещения

Учитывайте эти характеристики при выборе и проектировании высоты установки подвесных потолков

ШАГ 3

Установите по размеченным линиям L-образный профиль при помощи дюбель — шурупов

ШАГ 4

ВАЖНО

В отсутствие подробного проекта, необходимо правильно определить середину потолка помещения для того, чтобы он в дальнейшем выглядел наиболее эстетично (а для этого должна быть соблюдена симметрия).

ШАГ 5

Центр комнаты и будет являться отправной точкой для монтажа профиля Т24 , от которой потом размечаются параллели шагом 1200 мм.

ШАГ 6

От определенной нами центральной точки, где монтируется 1-й подвес на последующих параллельных линиях, крепятся подвесы для направляющих профилей с шагом 90 см. Крепление подвесов для направляющих и других профилей к перекрытию осуществляется при помощи забивных дюбелей, анкерных болтов, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.

ШАГ 7

Закрепив все подвесы, монтируем направляющие профиля L3600 и L1200.

ШАГ 8

Регулируем уровень установки профилей при помощи специальных «бабочек» на подвесах.

ШАГ 9

Соединяем направляющие профили поперечным профилем L1200.
Каждый следующий поперечный профиль монтируется через 600 мм.

ШАГ 10

Усиливаем дополнительными подвесами места установки растровых светильников. В итоге мы должны получить решетчатый каркас с размером кластеров 60 х 60 см в осях.

ШАГ 11

Устанавливаем специальные панели ( вентиляционные решетки , кондиционирование решеткы, освещение).

Калькулятор армстронг. Калькулятор расчёта потолка Армстронг

Если вы читаете эти строки, то ваш выбор для отделки потолка – подвесной потолок типа армстронг. Нет смысла перечислять огромный перечень достоинств этого решения, просто предлагаем вам свою скромную помощь в виде бесплатного онлайн-калькулятора для расчета потолка армстронг.

Расчет каркаса, креплений и плит для потолка армстронг

Данный калькулятор позволяет быстро рассчитать количество следующих элементов:

• декоративных панелей (плит);
• направляющих, из которых должен быть изготовлен каркас;
• угловых профилей;
• подвесов

Т.е. вы будете иметь на руках все необходимые данные, которых будет достаточно для похода в строительный супермаркет. Конечно, вы и сами бы смогли все прикинуть, но зачем, когда есть надежный и проверенный временем онлайн-калькулятор для расчета потолка армстронг?!

Полезные рекомендации по проведению работ

Не бойтесь изменять геометрию стенового профиля: если его необходимо уложить в углах, то всегда можно сделать надрез и изгиб – проводить те же операции, что и с любым уголком.

Редко так получается, что вся площадь потолка разбивается на квадраты одинаковой величины. Многие производители на этот счет советуют обрезать декоративные плиты таким образом, чтобы оставалось примерно половина ширины. Но при должной сноровке лучше градиентно менять размеры плит. Это позволит избежать заметных переходов и даже сделать разницу в размерах практически незаметной.

Если так получилось, что пришлось делать обрезку панелей, то обрезанный ряд нужно располагать вдоль противоположной от двери стены.

Периметральный профиль может крепиться к стене с шагом от 0,3 до 0,6 м. Это зависит от нагрузки со стороны каркаса, осветительных приборов и собственно плит.

Несущие профили относительно коротких стен нужно стараться располагать параллельно. Такой подход обусловлен сокращением количества стыков несущих профилей, что в целом положительно сказывается на прочности каркаса.

Подвесной потолок армстронг альбом технических решений. BIM-модели подвесных потолков Armstrong

В нашей библиотеке очередное пополнение: мы разработали библиотеку подвесных потолков для компании Armstrong

Потолки Armstrong стали общим названием для всех потолков подобного типа независимо от фирмы-изготовителя. Это одни из самых популярных потолков для офисных, общественных и административных зданий.

Примеры потолков Армстронг с размером плиток 600х600 и 1200х600

Потолки выполнены в системной категории «Потолки», поэтому достаточно скопировать их к себе в проект стандартными средствами Revit и можно сразу приступать к моделированию. В библиотеке 13 типов потолков, 10 размерами 600х600 и 3 — 1200х600. Представлены подвесные системы Prelude 15 и Prelude 24, плиты из минеральной ваты или металла, кромки Board, Tegular, Vector, Mircolook и Axal Vector.

Пример подвесного потолка

У каждого потолка есть свой набор свойств, по которому можно собрать спецификацию и посчитать расход в ведомости материалов. В свойствах указаны технические характеристики и показатели для материала потолка и нормы расхода для монтажных элементов. Расход можно посчитать в ведомости, она также разработана и её можно скопировать в свой проект.

Пример параметров для типоразмера потолка

Ведомость расходных элементов

Важная составляющая разработки — 2D-узлы для крепления потолка. Благодаря им можно не перегружать модель дополнительными 3D-элементами, но при этом оформить рабочую документацию так, чтобы при монтаже не возникало вопросов. На каждый тип есть свои узлы с продольным и поперечным разрезом. Узлы не статичны, их можно изменить под нужды проекта, например менять высоту запотолочного пространства, при этом подвесы сами удлинятся и их не нужно будет двигать вручную. Для этого на узле нужно выбрать потолочную плитку и направляющую и переместить на нужное расстояние по вертикали. Кроме того, можно отключать или включать некоторые элементы подвесной системы и подписывать их марками, которые также есть в файле RVT с библиотекой.

Пример узла с системой подвеса потолка

Такие узлы помогут архитекторам качественно моделировать потолки и считать расходные элементы без ошибок.

Монтаж потолка армстронг пошаговая инструкция. Конструкция потолка Армстронг

Чтобы досконально разобраться как осуществляется технология монтажа этих популярных потолков, нам нужно вначале понять, что же представляет собой потолок Армстронг.

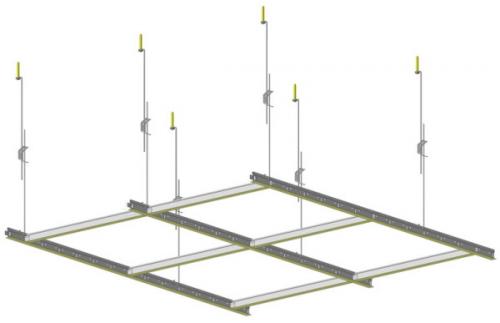

Конструкция каркаса

Потолок типа «Армстронг» представляет собой одну из разновидностей подвесного потолка . Это значит, что его металлический каркас подвешивается на потолочное перекрытие на определенной высоте, а на каркас монтируются основные элементы потолка.

По своей конструкции потолок Армстронг относится к потолкам с открытым профилем. Это значит, что элементы каркаса не скрываются за обшивкой, а находятся снаружи и являются неотъемлемой частью дизайна всего потолка.

В качестве основного элемента потолков Армстронг используются плиты из минерального прессованного волокна (иногда их называют кассетами).

Кассеты для потолков Армстронг выпускаются двух типоразмеров:

• Квадраты 600х600 мм;
• Прямоугольники 1200х600 мм.

Материал для кассет может быть как стандартным, так и влагостойким. Инструкция по монтажу потолочной конструкции Армстронг предусматривает установку таких влагостойких кассет в помещения с высоким уровнем влажности, а также в те помещения, в которых существует риск попадания влаги на потолок .

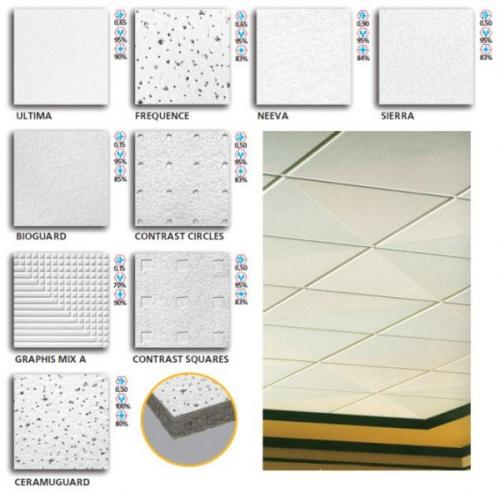

Разновидности плит для потолка

Совет! Если вам не нравится внешний вид плит для потолка, вы всегда можете задекорировать их нижнюю (т.е. наружную) поверхность любым удобным для вас способом, начиная от окраски и заканчивая оклейкой тканью или нанесением аппликаций.

Устройство потолка армстронг. Устройство подвесного потолка Армстронг

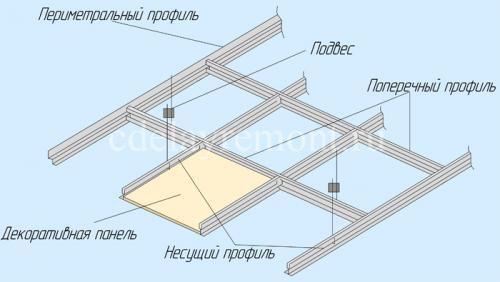

Подвесная потолочная конструкция состоит из двух частей:

1. Каркас – система металлических профилей, которые фиксируют с помощью подвесов и крепёжных изделий к прочному основанию (плитам перекрытия). Они служат для крепления облицовки, вентиляционных решёток и декоративных элементов потолка.
2. Декоративная или лицевая часть – её поверхность состоит из панелей квадратной или прямоугольной формы (они могут быть из минерального волокна или каменной ваты, акрила, зеркальных полотен, стекла, металла и т. д.).

Металлические направляющие крепят к железобетонным или деревянным перекрытиям по определённой схеме. В собранном виде они образуют ячейки квадратной или прямоугольной формы. Их стороны должны соответствовать размерам укладываемых плит – 600х600 или 1200х600 мм.

Полученные «соты» затем заполняют потолочными плитами. Устройство подвесных потолков типа Армстронг подразумевает использование панелей стандартной длины, ширины и толщины из одного материала или их комбинаций. В ячейках также укладывают решётки для вентиляции и размещают светильники.

Разновидности и технические характеристики

По функциональному назначению, дизайну и цене все виды подвесных потолков Армстронг условно разделяют на такие группы:

1. Универсальные – устойчивые к воздействию влаги и огня, гигиеничные конструкции, могут использоваться в любых зданиях.
2. Функциональные или влагостойкие – для помещений с повышенной влажностью и с резкими колебаниями температур (кухни заведений общественного питания, прачечные, сауны, закрытые бассейны).
3. Акустические – для снижения уровня шума и улучшения звукоизоляции, что актуально для производственных цехов, ночных клубов, кинотеатров, студий звукозаписи.
4. Гигиенические – для объектов с высокими санитарными требованиями (фармацевтическая и пищевая промышленность, больницы, поликлиники, лаборатории, детские дошкольные учреждения).
5. Эконом-класса – с оптимальным соотношением доступной цены, качества, функциональности и долговечности для установки в офисах, цехах, нежилых, административных и общественных зданиях.
6. Дизайнерские – эксклюзивные модели для реализации авторских дизайн-проектов любой сложности при оформлении элитных жилых и общественных интерьеров (номера и холлы отелей, залы выставочных центров, ресторанов и бутиков, кабинеты руководителей и т. д.). Панели и декоративные элементы для них изготавливаются в индивидуальном порядке.

Источник: https://armstrong-dlya-potolkov.aystroika.info/novosti/ustroystvo-potolka-armstrong-kak-ustroen-armstrong

Узлы подвесного потолка армстронг. Ассортимент потолочных плиток

Монтаж потолка армстронг предусматривает использование тонких, различный по форме и размеру, плит. С их помощью формируют единую декоративную плоскость, расположенную под верхним перекрытием. Плиты изготавливают из разных материалов, что определяет их свойства.

Подвесной потолок армстронг, технические характеристики которого во многом зависят от используемых в монтаже изделий, всегда остается прочной, но воздухопроницаемой конструкцией. Это обусловило еще одно его преимущество: возможность монтажа в помещениях повышенной влажности.
