Пошаговая сборка потолка Армстронг. Непосредственно монтаж потолка

Пошаговая сборка потолка Армстронг. Непосредственно монтаж потолка

Простота установки сделала эти потолки популярными и востребованными. Помещение площадью 15 кв. м можно оформить минеральными плитами по данной системе в течение 1 дня. Вполне возможен монтаж потолка Армстронг своими руками, если предварительно были выполнены подготовительные работы, закуплены необходимые материалы.

Инструменты для осуществления работы

Поскольку перечисленные материалы потребуется монтировать, придавать им нужный размер и форму, для работы будут необходимы определенные инструменты. Обычно большая их часть имеется в арсенале домашнего мастера.

Для проведения установки потребуются следующие инструменты:

• пузырьковый строительный уровень;
• дрель либо перфоратор, которые предназначены для сверления бетона;
• рулетка;
• анкерные болты;
• шурупы, крестовая отвертка, вместо нее может применяться шуруповерт;
• болгарка, которая потребуется для распила металлических направляющих.

Перечисленные инструменты позволят выполнить монтаж потолка системы Армстронг наиболее качественно и быстро.

Осуществляем монтаж

Монтаж рассматриваемой системы потолков достаточно прост. И чтобы выполнить его самостоятельно, необходимо выполнять приведенные ниже действия по установленному стандартному алгоритму.

Алгоритм манипуляций при монтаже потолков системы Армстронг выглядит следующим образом:

1. Процесс установки потолка начинается с установки по периметру помещения угловых направляющих. Метод их крепления – полками вниз. Верхний край должен точно совпадать с линией, предварительно очерченной по периметру стены помещения. Для крепления уголков потребуется анкерные болты либо шурупы. Шаг установки болтов составляет не менее 50 см. В углах и местах стыка угловые направляющие подрезаются до нужного размера, немного сгибаются для удобства и надежности крепления.
2. Теперь крепежные узлы крепятся в поверхность старого потолка. За верхние петли к ним крепятся металлические подвесы. Крепление должно быть надежным, от него во многом зависит сохранность и качество потолков. Места крепления должны располагаться таким образом, чтобы шаг составлял не менее 1,2 м. До стены болты должны располагаться не менее чем в 60 см.
3. Там, где планируется установить светильник любого типа, в зависимости от его размеров и веса рекомендуется установить дополнительный каркас. Это позволит минимизировать риск обрыва светильника, надежно его зафиксирует в установленном месте потолка.
4. Теперь собираются основные направляющие. Они фиксируются на крючки подвесов, для чего используются специальные отверстия в них. Теперь направляющие распределяются на полках угловых профилей. При значительной длине стены и нехватке длины одного профиля они соединяются между собой из двух отрезков равной длины. Для этого используются специальные замки, которые находятся на концах реек. Фиксация также проводится при помощи зажимов-бабочек.
5. Далее идет черед продольных и поперечных реек. Благодаря наличию для них стандартных креплений монтаж их осуществляется максимально просто и быстро. Крепления надеваются в прорези по бокам направляющих. Установка каркаса, на который далее устанавливаются минеральные плиты, закончен. Остается для точности проверить его с помощью горизонтального уровня.
6. На следующей стадии осуществляется монтаж встроенных светильников, что даст возможность спрятать под конструкцией провода и коммуникации. И после укладки проводов и подключения светильников осуществляется монтаж минеральных плит. Делается это легким нажатием на них в места ячеек в каркасе. Делать это следует аккуратно, без сильного нажатия. Для простоты установки можно слегка сжать углы каждой плиты. Устанавливают их по диагонали, слегка выгибая наружной стороной.

Устройство потолка Армстронг. Устройство подвесного потолка Армстронг

Подвесная потолочная конструкция состоит из двух частей:

1. Каркас – система металлических профилей, которые фиксируют с помощью подвесов и крепёжных изделий к прочному основанию (плитам перекрытия). Они служат для крепления облицовки, вентиляционных решёток и декоративных элементов потолка.
2. Декоративная или лицевая часть – её поверхность состоит из панелей квадратной или прямоугольной формы (они могут быть из минерального волокна или каменной ваты, акрила, зеркальных полотен, стекла, металла и т. д.).

Металлические направляющие крепят к железобетонным или деревянным перекрытиям по определённой схеме. В собранном виде они образуют ячейки квадратной или прямоугольной формы. Их стороны должны соответствовать размерам укладываемых плит – 600х600 или 1200х600 мм.

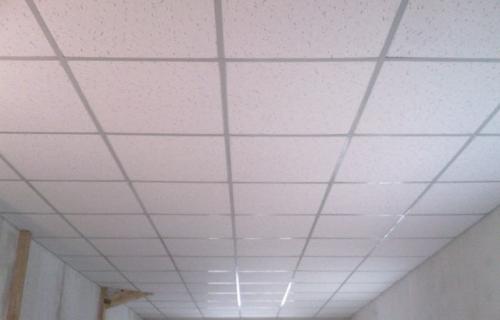

Полученные «соты» затем заполняют потолочными плитами. Устройство подвесных потолков типа Армстронг подразумевает использование панелей стандартной длины, ширины и толщины из одного материала или их комбинаций. В ячейках также укладывают решётки для вентиляции и размещают светильники.

Разновидности и технические характеристики

По функциональному назначению, дизайну и цене все виды подвесных потолков Армстронг условно разделяют на такие группы:

1. Универсальные – устойчивые к воздействию влаги и огня, гигиеничные конструкции, могут использоваться в любых зданиях.
2. Функциональные или влагостойкие – для помещений с повышенной влажностью и с резкими колебаниями температур (кухни заведений общественного питания, прачечные, сауны, закрытые бассейны).
3. Акустические – для снижения уровня шума и улучшения звукоизоляции, что актуально для производственных цехов, ночных клубов, кинотеатров, студий звукозаписи.
4. Гигиенические – для объектов с высокими санитарными требованиями (фармацевтическая и пищевая промышленность, больницы, поликлиники, лаборатории, детские дошкольные учреждения).
5. Эконом-класса – с оптимальным соотношением доступной цены, качества, функциональности и долговечности для установки в офисах, цехах, нежилых, административных и общественных зданиях.
6. Дизайнерские – эксклюзивные модели для реализации авторских дизайн-проектов любой сложности при оформлении элитных жилых и общественных интерьеров (номера и холлы отелей, залы выставочных центров, ресторанов и бутиков, кабинеты руководителей и т. д.). Панели и декоративные элементы для них изготавливаются в индивидуальном порядке.

Источник: https://remont.ru-best.com/remont-doma/instrukciya-po-montazhu-podvesnogo-potolka-armstrong-montazh-podvesnogo-potolka

Схема монтажа потолка Армстронг. Преимущества и недостатки

Чаще всего выполняют монтаж потолка Армстронг в общественных учреждениях, при отделке офисов, предприятий торговли, кафе, а также они неплохо вписываются в обстановку квартир.

Среди достоинств этих потолочных конструкций значатся:

• невысокая стоимость;
• отсутствие необходимости в предварительной подготовке базового основания;
• достаточная степень звуко- и теплоизоляции;
• большое разнообразие плит позволяет реализовать любое дизайнерское решение;
• несложный монтаж подвесного потолка Армстронг, для чего не требуется участие профессионалов;
• наличие возможности сделать незаметными коммуникации и системы вентиляции;
• обеспечение легкого доступа в межпотолочное пространство для проведения осмотра и ремонта;
• беспроблемная установка осветительных устройств;
• имеется возможность демонтировать и повторно использовать элементы системы, поскольку она полностью разборная.

Недостатков у Армстронга немного:

• он понижает высоту комнаты не меньше, чем на 20 сантиметров, поэтому использовать его в квартирах не всегда возможно;
• потолок нельзя смонтировать в помещении, имеющем нестандартную конфигурацию;
• конструкция не защитит предметы обстановки в случае протечки сверху;
• он плохо переносит повышенную влагу, от которой органические плиты начинают размокать и подвергаться деформации.

Популярность таких потолочных систем, благодаря многочисленным достоинствам, не уменьшается. Выполнить своими руками монтаж потолка Армстронг достаточно просто и в офисе, и в жилом помещении.

Источник: https://remont.ru-best.com/remont-kvartir/montazh-podvesnogo-potolka-armstrong-svoimi-rukami-paneli-potolka-armstrong

Монтаж подвесного потолка. Подготовительный этап

Непосредственному монтажу подвесного потолка обязательно должны предшествовать подготовительные работы. В их состав входят:

1. Подготовка самой комнаты.
2. Проектирование.
3. Расчёты по необходимым материалам.
4. Нанесение разметки по потолку и стенам.
5. Закупка материалов.

Обо всех этих этапах подробнее рассказано ниже.

Подготовка комнаты

Подготовка комнаты в новострое ограничивается банальной уборкой строительного мусора. Жилое же помещение потребует:

• уборки всей мебели для беспрепятственного доступа по всей площади потолка;
• если с выполнением первого пункта возникают проблемы, то мебель стаскивается в одну часть помещения и затем накрывается полиэтиленом (в последующем потребуется неоднократное перетаскивание этой мебели и дальнейшая чистка от строительной пыли);
• чистка потолочной поверхности от следов старой краски, грибковых спор, а также копоти.

Защита мебели с помощью полиэтилена Источник mosokna.ru

Проектирование

Для этого многого не нужно. Достаточно вооружиться рулеткой, ручкой или карандашом и двойным тетрадным листом в клеточку. В первую очередь нужно измерить длину каждой стены отдельно и периметр в целом. Это необходимо для последующих расчётов нужного количества потолочных профилей и установления размера профиля направляющего.

Затем все замеры переносятся на тетрадный лист схематически с сохранением масштаба. Результатом должен стать чертёж потолка. Далее надо продумать и нанести схематически места прохождения каркаса и креплений подвесов.

При составлении разметки для каркаса надо учесть такие моменты:

• Крепление продольного профиля осуществляется при шаге 40 и 60 см из-за веса гипсокартона. Решение принимается индивидуально. Частота увеличивается пропорционально величине материала. Т.е. тонкому ГКЛ в 9,5 мм достаточно будет шага в 60 см, а более толстому рекомендуется шаг уменьшать до 40 см. Шаг рекомендуется выставлять цифрами, кратными ширине листа (120 см), это существенно облегчит расчёты.
• Крепление поперечного профиля лучше делать при шаге 50 см. Такой размер будет кратным длине любого листа гипсокартона и также сделает расчёты проще.

Вариант схемы крепления каркаса гипсокартонного потолка Источник prorab.help

• Сразу же отмечается на схеме разводка электропроводки и местоположение будущего размещения светильников.

Расчёты по необходимым материалам

Расчёты довольно просты и по силам даже школьнику. Но проводить их нужно, чтобы не тратить лишние средства на материалы.

• Для определения количества направляющих планок, которые будут крепиться к стенам под потолком, и служить опорой каркасу, нужно длину периметра помещения разделить на длину профиля. Условно, если периметр составляет 22,4 м, а длина профиля – 3 м, то понадобится 7,47 шт. профиля. Соответственно следует купить 8 планок.
• Для определения количества линий продольных и поперечных профилей необходимо длину и ширину помещения по очереди разделить на размер шага продольного и поперечного профилей соответственно и отнять единицу. Полученную цифру округлить в большую сторону. Условно, длину помещения в 5,6 м делим на шаг в 0,6 м и отнимаем единицу. Полученный результат 8,33 округляем до 9. Аналогично поступаем с шириной помещения, только подставляем наш 0,5 м.

Детали для крепления потолка из гипсокартона Источник yandex.net

Арка из гипсокартона на любой вкус – как сделать красиво и быстро

• Для определения общей длины потолочного профиля следует длину помещения умножить на полученное количество линий (описано выше), затем ширину также умножить на второе число линий. Результаты этих двух умножений сложить. Полученная цифра и будет общей длиной необходимого профиля.
• Так как длина профиля меньше длины комнаты, то соединить части каркаса можно с помощью крабов. Для определения нужного количества этих крабов достаточно посчитать число пересечений продольных профилей с поперечными.
• Далее нужно рассчитать необходимое количество листов гипсокартона.
• Также по схеме желательно подсчитать нужное количество прямых подвесов, дюбелей-саморезов, шурупов самонарезающих и саморезов.

Нанесение разметки по потолку и стенам

Взяв в помощь гидро- или лазерный уровень, следует определить самую низкую точку потолка. От неё нужно отмерить расстояние в 5 см (если планируется потолок из гипсокартона с подсветкой, то и все 10 см) и нанести линию будущего потолка на стены.

По этой линии нужно проставить отметки для прокладки продольного профиля с интервалом в 60 см (или 40) на одной стенке. На противоположной стене провести аналогичные действия и соединить полученные точки в линии. В результате получится несколько параллельных друг с другом и смежными стенами линий, отстоящих между собой на 60 (40) см.

Подобную работу провести и со второй парой стен, только шаг изменить на 50 см.

Разметка потолка Армстронг. Металлический потолок Армстронг – разметка и монтаж

Потолок Армстронг (Armstrong) обрел свою популярность благодаря простой технологии монтажа и возможности уже при эксплуатируемом потолке легко добраться до коммуникаций, которые традиционно проводятся в запотолочном пространстве.

Особенно это свойство потолка ценится при создании офисных коммуникаций, которые нужно периодически модернизировать, изменять и просто обслуживать. Конструкция потолка — это плиты, закрепленные на металлическом каркасе.

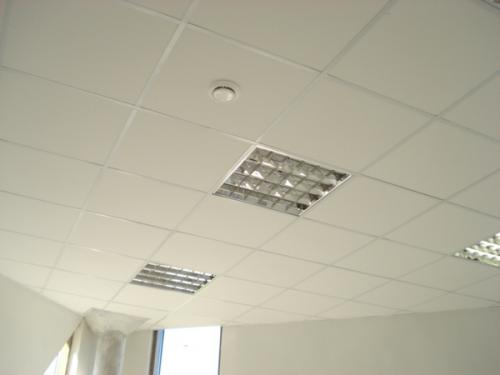

Цельные плиты перемежаются со светильниками Армстронг. И те, и другие можно легко демонтировать и снять. Как же сделать потолок Армстронг своими руками?

Потолок Армстронг своими руками установить не сложно, что позволит сэкономить на монтажных работах. Перед началом монтажа нужно провести все коммуникации, установить вентиляционные каналы, сделать проводку для освещения. Вся проводка должна быть заключена в гофротрубы, защищающие кабели от короткого замыкания в случае потопа или пожара.

В первую очередь, при грамотной установке подвесного потолка Армстронг проводится разметка. Для этого нужно определить нижний угол помещения, отмерить от потолка вниз 10-15 см (в зависимости от высоты размещаемых светильников) и с помощью лазерного уровня вывести разметку на все углы и стены. Продублировать лазерную указку можно маркером или малярным скотчем.

По разметке нужно прикрепить стеновые уголки 19\24. Более длинная сторона должна прилегать к стене. Ножницами по металлу стыки профилей обрезаются под углом 45 градусов.

Отбивным шнуром с нанесенной краской нужно разметить диагонали и определить центр потолка. Далее на лазерный проектор выставляем размеры 120 см на 60 см и чертим сетку на потолке в соответствии с лазерной разметкой. Сразу на разметку нужно нанести места установки светильников.

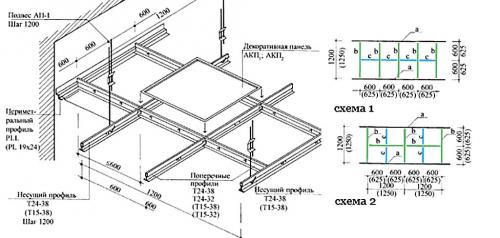

Через каждые 120 см от стены к стене будет устанавливаться Т-образный подвес. Между двумя профилями должны уместиться 2 плиты Армстронг размерами 60 на 60.

Профили должны крепиться на подвесы к потолку.

Шаг подвесов зависит от тяжести профиля и расстояния между стенами: в среднем подвесы крепятся к потолку на расстоянии 90 см -150 см. Дополнительные подвесы желательно установить в местах, где будут установлены плиты со светильниками.

По большей части на 90% правильная и красивая установка подвесного потолка Армстронг зависит от тщательности и аккуратности сборки каркаса. Все работы по установке направляющих должны проверяться уровнем. Когда все подвесы будут прикреплены, устанавливаются направляющие профили.

Обычно профили уже имеют отверстия для навески на подвесы. Края профилей должны опираться на пристенный уголок, а центр регулируется высотой подвеса.

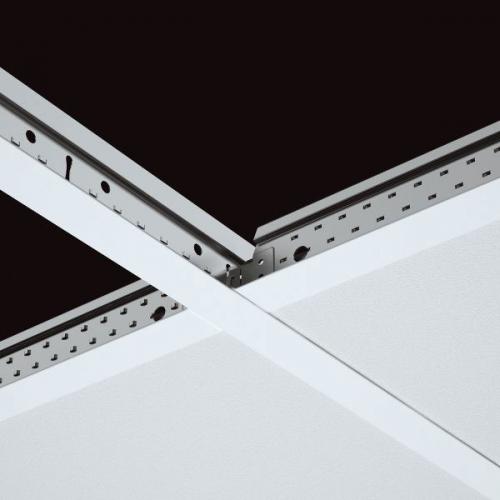

Между Т-образным профилем устанавливается соединительный профиль 120 см через промежутки в 120 см. Профиль вставляется в пазы на Т-образном профиле, располагающиеся каждые 30 см.

Все остальные пробелы заполняет соединительный профиль длинной 60см. Этот профиль соединяет середины 120-го профиля под углом в 90 градусов, и в результате получается решетка с ячейками в 60х60 см.

После благополучной сборки двух-трех профилей, каркас можно укрепить поперечинами. Направляющие профили и поперечины соединяются благодаря встроенным замкам на торцах и прорезям.

В первую очередь, устанавливаются светильники и подключаются к проводке.

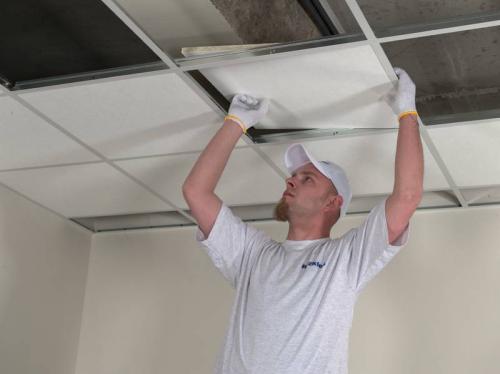

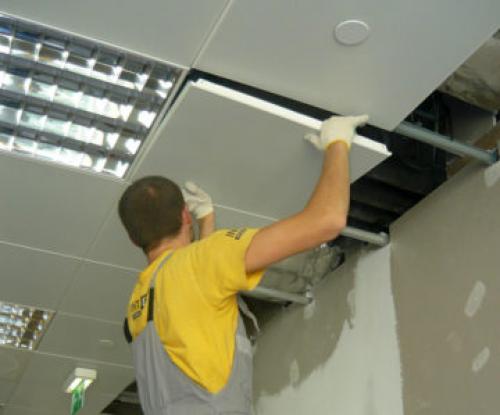

Затем монтируются в направляющие сами плиты. Если размер ячейки каркаса меньше, чем плитка, излишек обрезается ножом.

С

Монтаж потолка Армстронг – краткий курс

Одним из самых быстровозводимых и одновременно дешёвых является кассетный подвесной потолок, который у нас принято называть ещё «Армстронгом».

Такие системы до недавнего времени было принято устанавливать в офисных помещениях и на промышленных комплексах, но с приходом на отечественный рынок западноевропейских отделочных материалов многое изменилось. Сегодня кассетный потолок – частый и желанный гость уже и в жилых квартирах. В рамках этой статьи хотелось бы поговорить об особенностях монтажа данной потолочной системы и подробно остановиться предварительной разметке потолка Армстронг

Поднимая вопрос, как производится разметка потолка Армстронг, полезно было бы узнать, что это за система, и каковы её особенности.

Армстронг – типичная подвесная ячеистая потолочная система, состоящая из металлического каркаса и облицовочных панелей, кассет. Именно от названия одной из самых дешёвых их разновидностей технология и получила на отечественном пространстве своё настоящее имя.

В целом всё качество данного потолка можно оценивать как раз по качеству его кассет.
