Кабель для улицы: как сделать правильный выбор

Кабель для улицы: как сделать правильный выбор

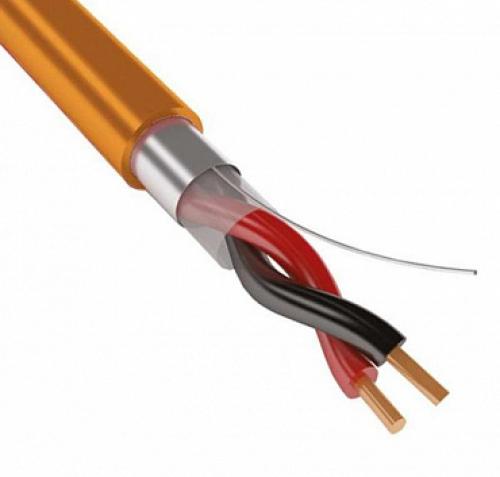

Итак, какой кабель разрешено использовать на улице при подключении электричества в доме или коттедже?

Согласно требованиям ПУЭ РФ, внешняя электропроводка для частного жилья с напряжением питания 220-380 V выполняется механически прочными и пожароустойчивыми кабелями нескольких марок с минимально гигроскопичной изоляцией:

- СИП – самонесущий изолированный силовой кабель на основе группы жил в индивидуальной изоляции с черной внешней оболочной, выдерживающий напряжение до 1 kV. Компактен, имеет небольшой собственный вес, оптимален для воздушной прокладки сети, обеспечивает экономию средств при электромонтаже.

- ВВГ – силовой плоский кабель на 2-5 медных жил в двойной изоляции, разрешенный к прокладке на улице.

- ВБбШв – многожильный индивидуально изолированный медный провод (цветная изоляция) в общей бронированной оболочке, который разрешен для подземной прокладки. Имеет жесткую конструкцию, устойчив к механическим нагрузкам, температурным перепадам и высокой влажности, долговечен (рабочий ресурс – до 30 лет).

- ВБбвнг – гибкий и огнестойкий провод на 1-6 токопроводящих жил.

- NYY (международный аналог ВБбШв) – универсальный (воздушная и подземная прокладка), установочный медный кабель в черной оболочке (внутренняя изоляция жил – цветная), который может также использоваться для внутренней проводки. Огнестойкий, водостойкий, инертный к температурным перепадам, служит до 30 лет. Соответствует международным стандартам.

- NYM – универсальный кабель круглого сечения в серой негигроскопичной оболочке для уличной электропроводки. Прочен, устойчив к температурным перепадам и огню, оптимален для закрытой уличной и подземной прокладки, но не любит контакта с солнечным ультрафиолетом. Соответствует немецким и международным стандартам.

Эти кабели надежны, а их изоляция безопасна по химическому составу. Под воздействием высоких температур эти провода не горят и не выделяют едкого дыма и токсичных газов.

В качестве недорогой и относительно безопасной альтернативы можно использовать марки кабелей ПВ и ПВ1. Однако они должны прокладываться в защитных трубах, так как покрыты только одним слоем изоляции и чувствительны к механическим нагрузкам.

Важно! Алюминиевые аналоги (Первая буква в маркировке – А) вышеперечисленных кабелей лучше для внешней прокладки электросетей не использовать. Они менее производительны и сильно нагреваются, что чревато разрушением изоляции и риском пожара.

Связанные вопросы и ответы:

Какие типы кабелей можно использовать для прокладки на улице

Когда речь идет об уличной проводке, безопасность всегда должна быть на первом месте. Самое главное — обеспечить надлежащую защиту всей системы от любых возможных повреждений.

Одними из наиболее значимых негативных факторов являются погодные условия. Дождь, снег и лед могут привести к повреждению открытой проводки и резко сократить срок службы системы.

Низкие температуры особенно опасны для наружной проводки , так как экстремально низкие температуры вызывают сжатие металлических проводов, что может привести к появлению зазоров в изоляции и созданию опасных соединений между проводами или между компонентами системы.

Ультрафиолетовое излучение также является еще одной серьезной проблемой для систем наружной проводки, поскольку этот тип излучения оказывает прямое воздействие на изоляцию с течением времени. Если ультрафиолетовое излучение разрушает изоляцию, покрывающую провода, это может привести к проникновению воды или влаги, вызывая коррозию или короткое замыкание, что снижает электрические характеристики и повышает риск пожара, связанный с контактом проводов под напряжением.

Лучший способ предотвратить эти потенциальные риски при монтаже наружной проводки — использовать прочную оболочку кабеля , которая обеспечивает защиту от механических нагрузок, вызванных изменениями температуры, а также защиту от ультрафиолетового излучения, что помогает поддерживать безопасную работу системы в течение длительного периода времени, не требуя частых проверок и технического обслуживания.

Важно также не упускать из виду дополнительные источники защиты, такие как использование предохранителей, чтобы минимизировать перегрузки по току.

Какие факторы следует учитывать при выборе кабеля для улицы

Для организации уличной проводки по воздуху можно использовать провода СИП, а также кабели ВВГ и его модифицированные варианты. Далее каждый вид проводника будет рассмотрен подробнее.

Провод СИП для прокладки по воздуху

СИП – это самонесущий провод , имеющий изоляцию. Его жилы изготавливаются из алюминия, но также есть провод, в котором внутри алюминия находится стальная жила. Кроме этого есть провода, имеющие голую несущую нейтраль.

Главной сферой применения проводов СИП являются воздушные линии электропередачи. Такой провод имеет полиэтиленовую изоляцию, выполненную из сшитого полиэтилена, который отличается стойкостью к солнечным лучам. Благодаря этому разрешается использование провода под открытым небом без гофр. СИП протягивают от ЛЭП до дома по воздуху.
В процессе монтажа провода используются изолирующие коробки, растяжки и зажимы. Для того чтобы соединить этот провод с медным проводом, идущим от дома, необходимо использовать специальные клеммники, но также есть вариант болтового соединения с применением металлической шайбы. Также СИП можно прокладывать по стене дома, но в таком случае он должен быть помещен в негорючую гофру, так как сам по себе СИП хорошо горит. Делать ввод СИП в дом не допускается.

Преимущества провода СИП:

является устойчивым к воздействию ультрафиолета;

изоляция характеризуется высокими прочностными свойствами;

для подвески провода не нужны дополнительные тросы.

Какие характеристики должен иметь кабель, предназначенный для улицы

К уличным кабелям/проводам предъявляется ряд требований.

• Устойчивость к погодным условиям. Кабели должны быть защищены от воздействия осадков, ветровых нагрузок, ультрафиолетового излучения и перепадов температур.
• Защита от механических повреждений. Кабели/провода, которые используют для уличной прокладки должны обладать высокой степенью прочности, чтобы избежать повреждений от внешних факторов: ударов, механических нагрузок, высокого давления грунта и прочих.
• Коррозионная стойкость. Материалы, используемые при производстве кабелей/проводов, должны быть нейтральными по отношению к химическим веществам: кислотам, щелочам и другим агрессивным соединениям.
• Электрическая изоляция. Она должна быть надёжной, способной выдерживать высокие нагрузки напряжения и предотвращать утечки тока.
• Устойчивость к воздействию внешних факторов биологического характера. Кабели/провода должны быть защищены от повреждений вредоносными микроорганизмами, грызунами и другими животными.
• Простота установки. Кабели должны быть гибкими и прочными, чтобы их можно было легко прокладывать в различных условиях.
• Сертификация и соответствие стандартам. Кабели и провода должны соответствовать местным и международным стандартам безопасности и качества.
• Устойчивость к старению. Материалы, из которых изготовлены уличные кабели, не должны терять своих свойств с течением времени, как минимум, в течение гарантийного срока службы даже при длительном воздействии внешней среды.
• Системы защиты от воды. Водонепроницаемость уличных кабелей позволяют использовать их при прокладке электропроводок и способность работать в условиях повышенной влажности.

Какие материалы используются для производства кабелей для улицы

При производстве кабельно-проводниковой продукции в качестве изоляционного слоя используются различные материалы, каждый из которых несет свою функцию и определяет характеристики и сферу применения кабеля или провода.

Изоляция из полиэтилена обладает отличными диэликтрическими свойствами, устойчива к воздействию щелочи и кислот, а также влаги. ПЭТ-изоляция экологична, поэтому кабель и провод с изоляцией из полиэтилена возможно прокладывать на всех типах объектов. Модернизированная версия ПЭТ-изоляции – изоляция из сшитого полиэтилена (СПЭ) обладает устойчивостью к растрескиванию, повышенной эластичностью и высокой температурой плавления (до 140с)

ПВХ – наиболее популярный материал изоляционного покрытия. Этот вид изоляции широко применяется при прокладке электросетей внутри помещений, монтаж кабеля с ПВХ-изоляцией на открытом воздухе возможен только при применении дополнительных защитных конструкций – труб, кабель-каналов. ПВХ-изоляция имеет высокую пропускную способность, низкий показатель потерь, экологичность, а также устойчивость к механическим воздействиям. Другое важное преимущество ПВХ – низкая цена. К недостаткам относят низкий показатель защищенности от УФ-излучения, а также неспособность функционирования при низких температурах.

Резиновая изоляция обладает высокой устойчивостью к поглощению влаги, поэтому кабельно-проводниковую продукцию с резиновой изоляцией широко применяют в судостроении, в прибрежных зонах и затапливаемых помещениях. Повышенная гибкость кабеля и провода с резиновой изоляцией позволяет производить нестационарное подключение подвижного агрегата или механизма к источнику электроэнергии. Основной минус резиновой изоляции – высокая стоимость, относительная недолговечность, потеря эластичности со временем.

Одна из разновидностей резиновой изоляции –  изоляция изкремнийорганической резины . Данный изоляционный материл является полимером, в основе которого чередующиеся частицы кислорода и кремния, потерявшего способность к окислению. Химический состав кремнийорганики определяет высокую сопротивляемость изоляции к нагреву. При этом отсутствие атомов углеродной группы обеспечивает эластичность и пластичность кабеля или провода.



Бумажная изоляция, состоящая из сульфатной целлюлозы, укладывается в несколько слоев и обладает отличными диэлектрическими характеристиками. Бумажная изоляция долговечна, доступна по цене, а при наличии специальной пропитки (канифоль, масляные или восковые составы) может быть использована в магистральных сетях с напряжением до 35 кВ. Основной недостаток бумажной изоляции – плохая устойчивость к механическим воздействиям, повышенная мягкость.

Изоляция из полимерной композиции пониженной горючести без галогенов – особый тип изоляции без хлора, йода, брома, фтора, астата в составе. В случае возгорания кабеля с изоляцией безгалогеновой композицией, количество выделяемого дыма и вредных веществ будет минимальным. Данный тип изоляции рекомендуется для монтажа электросетей в людных местах. Основной недостаток кабельной продукции с HF -изоляцией – высокая стоимость.

Какие типы изоляции используются для кабелей, предназначенных для улицы

В зависимости от конструкционного исполнения средства защиты кабелей подразделяются на следующие разновидности:

• Лоток . Обеспечивает механическую защиту кабеля в неагрессивных средах. Может быть монолитным или перфорированным. Подходит для прокладки одножильных и многожильных проводов, чаще всего выполняет задачу направляющей.
• Канал. Выполнен из профлиста или ЖБ плит. Подходит для прокладки силовых кабелей различного напряжения.
• Труба. Защищает кабель на определенном участке: в месте соединения или протяжки в проходные отверстия. Для внутреннего монтажа применяются исполнения из полимера, для наружного — металлические или асбестовые. Есть сплошные монолитные модели, а также гофрированные, способные изгибаться и легко принимать нужное положение.
• Шахта. Используется для монтажа кабелей внутри строительных конструкций. Защищает КЛ по всей ее длине.
• Тоннель, галерея и эстакада. Это крупногабаритные конструкции, в которых можно провести более 20 кабелей. Кроме проводов, в них устанавливают оборудование для различных инженерных систем: водопроводных, вентиляционных и др.

Для защиты проводов в квартирах и домах используют кабель-каналы, гофрированные пластиковые и металлические трубы, а также специальные плинтусы для кабелей. Это простые решения для условий, где нет серьезных механических нагрузок и воздействия агрессивных сред. Благодаря широкому модельному ряду можно легко подобрать защитную конструкцию для любого интерьера.

Какие типы защиты используются для кабелей, предназначенных для улицы

Устройство кабельных линий под дорогами в основном производится двумя способами: траншейным и методом горизонтально-направленного бурения (прокола). Метод прокладки кабеля выбирается исходя из условий местности и возможности применения того или иного способа, наличия инфраструктурных объектов и зданий поблизости, плотности застройки, что влияет на капитальные затраты строительства. Также на способ укладки влияет необходимость последующего обслуживания линии.

Траншейный способ заключается в том, что перед укладкой кабеля разрабатывается траншея на всю длину кабельной линии или участками, после чего кабель в нее укладывается кабель. При этом, без дополнительной защиты укладывать в траншею только специальные виды кабеля, которые имеют броню, водонепроницаемы и стойки к агрессивным коррозионным свойствам грунтов и воздействию химических веществ.

Все основные указания, относящиеся к укладке кабеля траншейным способом, находятся в ПУЭ. Так, например, там указано следующее:

рекомендуется в одной траншее укладывать не более шести силовых кабельных изделий, а если количество кабелей превышает данную цифру, то их разносят по отдельным траншеям с расстоянием не менее 50 сантиментов (п. 2.3.25);

в городских условиях траншейным способом следует укладывать кабель под тротуарами, газонами, во дворах и прилегающих к дорогам территориях (п. 2.3.29);

для укладки в земляных траншеях подходят следующие грунты: галечные, скальные, гравийные, щебенистые и крупнопесчаные, то есть те грунты, которые имеют высокие дренирующие показатели (п. 2.3.32);

не следует укладывать кабель в грунтах, имеющих высокие показатели пучинистости и просадки;

Методом горизонтально-направленного бурения (ГНБ) или, как его часто называют, проколом, выполняют укладку кабельных изделий под дорогами и другими инфраструктурными сооружениями. При этом такой метод не требует разрушения дорожного полотна.

Суть данного способа заключается в том, что специальная машина пробуривает под дорогой канал с одновременной укладкой защитных труб для кабеля. После этого в трубу затягивают кабельное изделие. Этот способ является бестраншейным и позволяет производить укладку в труднодоступных местах, а также при наличии на разных горизонтах уложенных сетей (водопровод, канализация, слаботочные и силовые сети).

Укладка подземных кабельных сетей методом горизонтально-направленного бурения нормируется СП 341.1225800.2017 «Подземные инженерные коммуникации. Прокладка горизонтальным направленным бурением», но также следует при таком способе учитываются все требования ПУЭ.

Вне зависимости от выбранного способа укладки важно знать, что кабельные линии до 20 кВ укладываются на глубину не менее 0,7 метра, линии до 35 кВ на глубину не менее 1 метра, а при пересечении улиц и площадей, вне зависимости от напряжения, на глубину не менее 1 метра (ПУЭ п. 2.3.84).

Еще больше информации о подземной прокладке кабеля в статье "Кабель для прокладки в земле"

При выборе подземного способа укладки электрического кабеля важно учитывать физико-химические свойства грунта, его обводненность и коррозийность. При сильной обводненности грунтов и при укладке в условиях болотистой местности необходимо использовать только влагозащищенный кабель или предпочесть подземному способу – наземный (надземный).

Какие типы кабелей можно использовать для прокладки под улицей

При выборе кабеля для уличной прокладки соединения интернета необходимо учитывать ряд особенностей. Уличное подключение требует использования сетевого провода, который будет надежным и долговечным в условиях внешней среды.

Важным параметром при выборе кабеля для уличной прокладки является его защита от внешних факторов, таких как влага, атмосферные воздействия и механические повреждения. Оптимальным вариантом для уличной прокладки является кабель с витой парой, так как он обладает хорошей защитой и надежностью.

Кабели с витой парой имеют две или более изолированные проволоки, образующие витки. Они предназначены для передачи данных и сигналов между сетевыми устройствами. Для уличных условий рекомендуется выбирать кабель, у которого витые пары дополнительно охраняются от влаги и перепадов температуры.

Помимо защиты от внешних воздействий, при выборе кабеля для уличной прокладки важно учитывать его длину и тип. Для длинной прокладки рекомендуется использовать кабели с большим диаметром и меньшими потерями сигнала. В зависимости от требований и возможностей, можно выбрать кабель с категорией 5e, 6 или 7, которые обеспечивают разные скорости передачи данных.

Кроме того, стоит обратить внимание на стандарты кабеля, такие как TIA/EIA или ISO/IEC, которые гарантируют соответствие кабеля международным нормам и стандартам.

При выборе кабеля для уличной прокладки необходимо также учитывать особенности монтажа и возможности обслуживания. Защита кабеля от механических повреждений, возможность устойчивости к ультрафиолетовому излучению и температурным перепадам – все это важные критерии, которые следует учитывать при выборе кабеля для уличной прокладки интернета.

Какие типы кабелей можно использовать для прокладки на поверхности улицы

В сетях при прокладке кабельных линий вне помещений используются следующие виды кабеля:

СИП - самонесущий изолированный провод. Содержит алюминиевые токопроводящие жилы, есть исполнения со стальной жилой. Как правило, применяется для воздушных линий передач электроэнергии. Его изоляция - это сшитый полиэтилен, который устойчив к ультрафиолету. Монтаж кабеля выполняется без необходимости дополнительной защиты в виде гофры или труб. Прокладывается по опорам. Поскольку жилы алюминиевые, то при соединении с медным проводником стоит устанавливать промежуточные клеммные соединения или болтовые соединения используя как прокладку металлическую шайбу. Этот провод также может быть использован при прокладке по стене здания. При этом способе монтажа стоит предусмотреть защиту от перетирания и других механических повреждений используя гофротрубы.

Провод ПВС . Также хорошо используется при выполнении монтажных работ. Это провод с медной токопроводящей жилой внутри и изоляцией из винила. Жила многопроволочная. Кабель может быть различного сечения, количество жил кабеля от 2 до 5. Основное назначение - это питание техники по уходу за домом. Кабель имеет повышенную гибкость и устойчив к перетиранию. В то же время данный тип кабеля не предназначен для монтажа внутреннего электроснабжения или подключения каких-либо объектов. Вместе с тем он имеет краткий срок службы и довольно ограниченную сферу применения.

Еще одним типом кабеля является марка ВВГ . Жилы выполнены из медного материала, наличие буквы «А» перед маркировкой означает, что жила алюминиевая. Количество основных жил также бывает от 2 до 5. Данный тип кабеля бывает в разных вариациях придающих те или иные свойства оболочке кабеля, а значит расширяющих сферы его применения. Например, наличие букв LS - означает, что данная марка не поддерживает процесс горения, а также выделяет мало дыма. Изоляция изготовлена из ПВХ, что сказывается на низкой устойчивости к ультрафиолетовому излучению. Прокладка кабеля по воздуху или по стенам сооружений должна сопровождаться дополнительной защитой линии в виде гофротрубы, металлических лотков или помещаться в металлорукав. При прокладке в земле также необходима дополнительная защита в виде жесткой трубы. Все вышеперечисленные типы защит уберегут кабель от механических повреждений. ВВГ является универсальным и имеет повышенный срок службы.

Марка ВБбШв содержит броню, что обозначается дополнительной буквой «Б» в аббревиатуре. Слой брони придает дополнительную стойкость к механическим повреждениям. Изоляция и наружный шланг из винила. Кабель можно прокладывать в земле без дополнительной защиты. При этом он обладает малой гибкостью и имеет большой вес, что вызывает затруднения при монтаже. При этом рекомендуется прокладывать кабель в трубе с целью уменьшения давления почвы.

Отдельным видом кабельной продукции является телефонный и интернет кабель. Их метод прокладки которых схож с электрическими. Применение дополнительных защит для прокладки по воздуху при этом не требуется. Для монтажа в земле все же стоит использовать трубу, чтобы придать дополнительную защиту.

Какие типы кабелей можно использовать для прокладки вдоль улицы

В общем виде силовой кабель – это конструкция, состоящая из одной или нескольких жил, отделенных друг от друга изоляцией которые находятся под одной наружной оболочкой или под одной внутренней экструдированной оболочкой (подушкой, поясной изоляцией) и наружной оболочкой. Он предназначен для передачи электрического тока от трансформаторной подстанции (ТП) до вводно-распределительного устройства или главного распределительного щита к конечным потребителям.

Кабель используют как для стационарной прокладки, так и для обеспечения электроэнергией передвижных механизмов. К ним относятся: сварочные аппараты, компрессоры, подвесные люльки, передвижные телескопические лестницы(площадки) типа «Луноход», станции замеса растворов и т. д.

В конструкции кабеля вне зависимости от назначения выделяют несколько обязательных составляющих элементов:

• Жила (одна или несколько), по которой передается электрический ток. Они изготавливаются из меди или алюминия.
• Изоляция, выполняет функцию защиты токопроводящей жилы от короткого замыкания. В качестве изоляционного материала используют полимеры, резину, пропитанную бумагу, полиэтилен и пр.
• Внешняя оболочка, обеспечивает защиту токопроводящих жил от механических повреждений и проникновения влаги.

Кабели используют в сетях высокого (от 10 кВ и выше) и низкого (до 1 кВ) напряжения. Состав и конструктивную сложность кабеля можно определить по марке кабеля буквенной и цветовой маркировке на его внешней оболочке или в сопроводительных документах, паспорта, бирки, ярлыки. Конструкция кабеля зависит от его назначения, сферы и условий применения. Кроме основных элементов, кабель может иметь:

• поясную изоляцию, внутреннюю экструдированную оболочку;
• стальную броню и подушку под нее,
• сердечник,
• заполнитель,
• экран и пр.

Способы прокладки проводов и кабелей ничем не отличаются друг от друга. Разница заключается лишь в условиях монтажа, которые определяются назначением проводников. Компания «Бонком» предлагает несколько видов качественной кабельной продукции для самых разных нужд:

• Провод . Это одно- или многожильный проводник с одной изоляцией. Каждая жила – это одна или несколько проволок из меди или алюминия. Для воздушных линий электропередач (ЛЭП) используются неизолированные провода марки А и АС и сомонесущие изолированные провода марки СИП-1, СИП-2, СИП-3, СИП-4.

• Непосредственно кабель . Это уже система изолированных проводников, которые с целью защиты от влияния окружающей среды объединены в единую конструкцию.
