Как подключить и настроить бесконтактный выключатель света. Правильное подключение

Как подключить и настроить бесконтактный выключатель света. Правильное подключение

Для того чтобы правильно смонтировать выключатель, необходимо знать его принцип работы, из чего состоит устройство и как подключить Wi-fi выключатель. Схема подключения данного беспроводного устройства очень проста.

Одно из преимуществ Wi-fi выключателя света заключается в простоте применения и подключения. При большом желании можно осуществить монтаж устройства своими руками

При этом важно точно придерживаться предоставленной изготовителем инструкции. Такая установка занимает всего несколько минут

Процесс подключения состоит всего из двух этапов:

1. Установка приемника радиосигналов.
2. Монтаж выключателя света (кнопки управления).

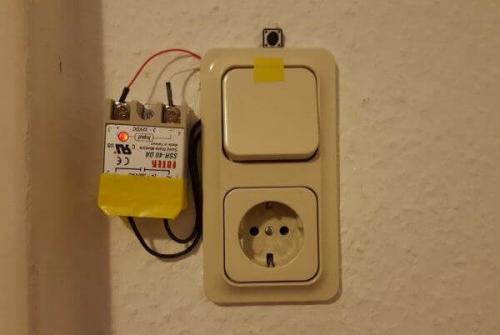

В основном приемники имеют от двух до четырех проводков. Они выходят из корпуса устройства. Для определения входного провода, необходимо прочитать инструкцию. Остальные провода будут выходными, к примеру, у двойного выключателя выходов будет два. Для монтажа приемника следует разомкнуть фазу, которая подает питание на осветительный прибор и подсоединить его к цепи, при этом нужно соблюдать последовательность.

В случае, когда необходимо подключить больше одной группы освещения, следует действовать следующим образом:

• ноль подается на все осветительные приборы;
• фаза разветвляется в Wi-fi выключателе;
• фазу следует подать отдельно на каждую группу светильников.

Кнопка управления устанавливается достаточно просто, вначале необходимо сделать отверстие в стене с помощью перфоратора с фрезой по бетону. В готовое отверстие вставляется обычный пластиковый подрозетник, а для закрепления можно использовать гипс. Процесс установки абсолютно не отличается от установки выключателя света клавишного типа. Отличие только в том, что нет необходимости прокладывать провода, просто нужно надежно закрепить кнопку в подрозетнике.

Связанные вопросы и ответы:

Как подключить китайский сенсорный выключатель. Сенсорный выключатель света VL-C701R от Livolo с пультом дистанционного управления

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В одной из своих статей я рассказывал Вам про дистанционный выключатель света Сапфир-2503 , управляемый, как в ручную, так и с пульта управления.

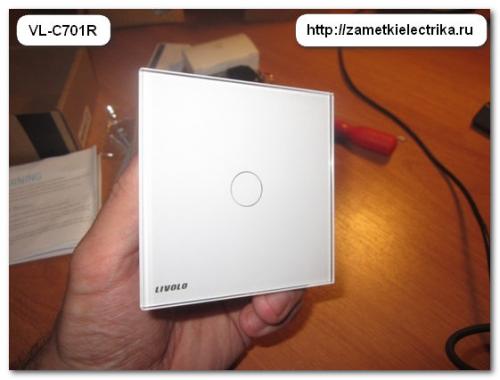

Но сегодня Ваше внимание я хотел бы остановить на сенсорном выключателе VL-C701R серии Сlassic от компании Livolo с аналогичными функциями. Правда, у данного выключателя есть свои особенности и преимущества перед тем же Сапфиром-2503, о которых я и расскажу Вам в рамках данной статьи.

Самое первое, что бросается в глаза, так это приятный внешний вид со стеклянной прозрачной панелью. Это, в принципе, и стало основополагающим аспектом при выборе данного выключателя.

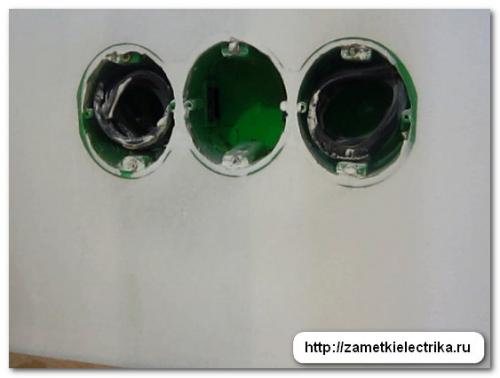

Дело в том, что на кухонном фартуке подготовлено место для установки выключателя, с помощью которого будет управляться одна из групп освещения кухни. Там же будут размещены розетки для кухонной техники.

Фартук на кухне планируется установить из стекла, поэтому при выборе выключателя мне и хотелось найти что-то с оригинальным и интересным дизайном.

И тут на просторах Интернета мне на глаза попался обзор сенсорного выключателя от Livolo. Вот я и решил приобрести его, а почему бы и нет?! Заодно и с Вами поделюсь информацией, вдруг Вы тоже решите установить себе что-нибудь из данной продукции?!

Для начала приобрел один сенсорный выключатель VL-C701R серии Classic, чтобы на нем проверить его заявленные функции и характеристики, ведь выключатель производится в Китае, а тут, как Вы все знаете, можно ожидать различного рода сюрпризы.

Итак, поехали.

Заказывал выключатель VL-C701R серии Classic в интернет-магазине Livolo (rulivolo.ru). Его стоимость на момент выхода статьи составила около 1130 рублей. Цены на площадке Алиэкспресс аналогичные, поэтому я и решил заказать именно здесь. Можете сами проверить! Из преимуществ я отметил бы следующее: русскоязычное описание товаров и поддержка при заказе, а также относительно быстрая доставка, которая в моем случае заняла чуть больше недели. С Китая (Алиэкспресс) пришлось бы ждать гораздо дольше.

Расшифровка:

• VL — это обозначение бренда Livolo
• C7 — серия (более модернизированная)
• 01 — количество управляемых линий (одна)
• R — радиоуправляемый (с пультом управления)

Технические характеристики:

• рабочее напряжение от 110 до 250 (В) частотой 50-60 (Гц)
• максимальная мощность не более 1000 (Вт)
• максимальный ток нагрузки не более 5 (А)
• количество переключений — 100 тыс.
• степень защиты корпуса IP20 (читайте про расшифровку всех кодов IP )
• температура эксплуатации от -30°С до +70°С

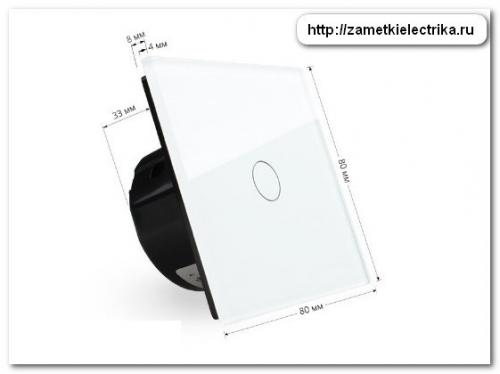

Габаритные размеры: 80х80х40 (мм).

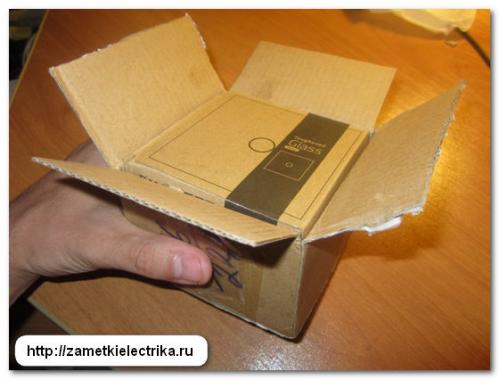

Получил выключатель я вот в таком картонном боксе, в котором размещались сразу две упаковки.

В одной упаковке находился сенсорный выключатель света VL-C701R с пультом управления VL-RMT-02 и руководством по эксплуатации (на англ. языке), а в другой — стеклянная панель.

Чем же данный выключатель так интересен?!

Как я уже говорил, это его внешний вид. По вкусу и цвету товарищей нет, но лично мне он нравится. По сравнению с тем же Сапфиром-2503 он смотрится гораздо интереснее и симпатичнее.

По цветовой гамме фон стеклянной панели выключателя можно заказать по своему усмотрению, правда выбор не особо огромен — всего 2 цвета: черный и белый.

С помощью сенсорного выключателя света VL-C701R можно управлять практически всеми типами ламп — это лампы накаливания, галогенные лампы, как на 220 (В), так и через понижающие трансформаторы 220/12 (В) , компактные люминесцентные лампы КЛЛ, люминесцентные лампы дневного света,  светодиодные лампы и светодиодные ленты.

Правда, есть один нюанс, который относится к светодиодным и люминесцентным лампам, а также к светодиодным лентам. Если их мощность будет составлять от 3 до 18 (Вт), то перечисленные лампы в выключенном положении выключателя могут все же мигать. Эта проблема решается уже известными методами , например, производитель рекомендует в таком случае установить параллельно лампе резистор номиналом 33 (кОм) мощностью 10 (Вт).

Сенсорный выключатель VL-C701R можно применять и не только для управления освещением — с таким же успехом к выходным контактам можно подключить другую нагрузку, например, привод жалюзей или ворот, вентилятор, обогреватель, электромагнитные клапаны для полива воды и прочие разные устройства. Естественно, что если подключаемая нагрузка превышает мощность выходных контактов выключателя, то в схему необходимо будет добавить контактор. Почитайте некоторые мои статьи о контакторах:

• устройство и принцип действия контактора ПМЛ-1100
• устройство и принцип работы модульного контактора КМ-40

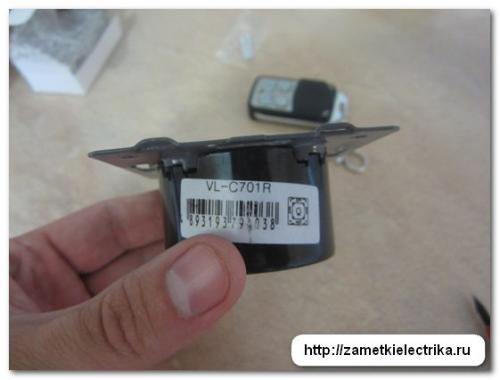

Внешне, сборка выключателя выглядит достаточно аккуратной и качественной. С обратной стороны корпус сенсорного выключателя VL-C701R выполнен из термостойкого пластика с латунными клеммами для подключения жил проводов и кабелей.

Подключение сенсорного выключателя VL-C701R

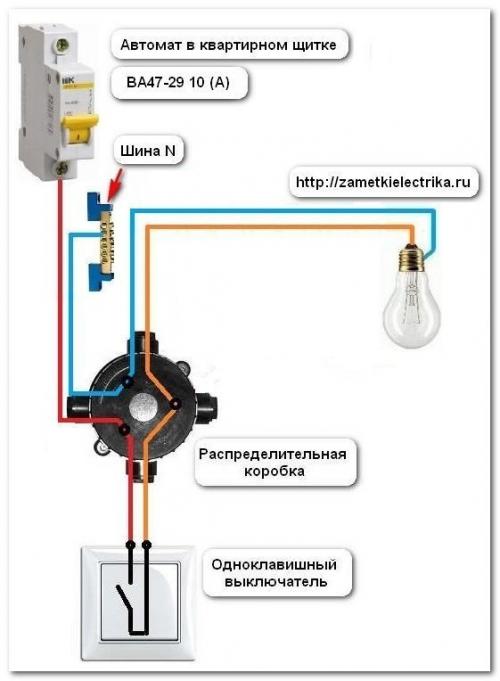

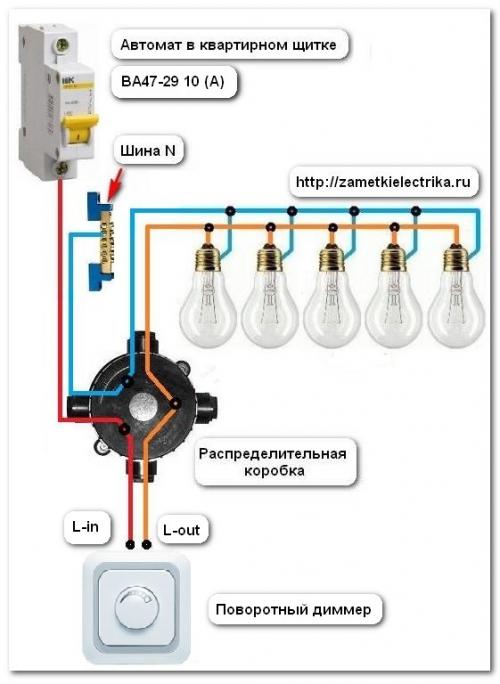

Подключается сенсорный выключатель VL-C701R по стандартной схеме, как обычный одноклавишный выключатель или диммер (светорегулятор) .

, белая жила — это фаза L, синяя — ноль N, а желто-зеленая — защитный проводник РЕ.

Как подключить сенсорный выключатель switch. Принцип действия и преимущества использования сенсорных отключателей света

Сенсорный выключатель света 220 вольт обеспечивает подачу или выключение света. Подача или отключение происходит за счет сенсорного сигнала.

Воздействовать на сенсор можно так:

• нажатие кнопки на пульте;
• воспроизведение звука;
• невесомое прикосновение;
• легкое движение.

Сенсорный датчик имеет ключевое отличие от механического: не требуется нажимать на кнопку выключателя.

Где еще применяются сенсорные включатели и выключатели

Датчики применяются в частном доме или квартире. Они делают многое:

• создают схему освещения;
• поднимают и опускают шторы/жалюзи ;
• открывают и закрывают ворота ;
• отключают и включают бытовые приборы;
• управляют системой отопления .

Чтобы совершить действие, человеку нужно приложить минимум усилий.

Принцип действия

Сенсорный датчик направляет оповещение на электронную плату. В нем возрастают и меняются колебания, создавая электрический всплеск. Кратковременный всплеск электрического напряжения производит замыкание или размыкание цепи. Эта реакция обеспечивает подключение и отключение устройства. Нагрузка может подаваться поэтапно, это регулирует интенсивность освещения. Это возможно при длительном прикосновении. Подобные по функциям приборы имеют диммеры.

Полезно знать! Сенсорные выключатели, оснащенные диммером, подразумевают применение галогеновых, светодиодных и стандартных ламп.

Как устроен прибор

Выключатель имеет 4 основных компонента:

1. Корпус.
2. Электронная плата.
3. Защитная панель.
4. Сенсорный датчик.

Составляющие могут немного отличаться. Все зависит от выбранной модели, функциональности, производителя и стоимости.

Преимущества сенсоров для выключателя света

Плюсы устройств:

1. Безопасность. Не подвергаются воздействиям влаги и повреждений. Функционируют при подаче команды влажными руками. Дети не трогают.
2. Универсальность. Адаптированы под множество электронных устройств.
3. Простая установка, ее можно произвести на место предыдущего отключателя.
4. Надежность и долговечность. Срок службы выше, чем у стандартного выключателя.
5. При работе не создают шум.
6. Экономится электроэнергия.
7. Заполняет мало места.
8. Можно управлять дистанционно.
9. Выглядят ново.

Минус отключателя – высокая стоимость. Цена одного прибора стартует от 900 рублей. Можно сделать датчик самому и сэкономить, не только финансово но и эстетически.

Виды сенсорных отключателей

Изделия бывают 4 типов:

• емкостный вид;
• оптико-акустический вид;
• вид на пульте управления;
• вид с таймером.

Типы разные по принципу работы, внешнему исполнению, подходят под разные потребности.

Емкостные

Востребованный прибор. Он высокочувствительный, активизируется при приближении людей. Чтобы он заработал, нужно провести рукой рядом с сенсорной поверхностью. Его логично разместить на кухне, так как не нужно прямого контакта для срабатывания датчика.

Достоинства емкостных коммутаторов

Плюсы емкостных изделий:

1. Простота в уходе.
2. Смотрятся стильно и современно.
3. Удобны в практическом применении.

Оптико акустические выключатели

По названию понятно, что приборы реагируют на звук и движение, осуществленное в зоне работы датчика. Если в помещении никого нет, свет отключается.

С пультом регулирования

Модели с пультом регулировки (отправки сигнала) удобны в эксплуатации в квартирах и частных домах с детьми, людьми с ограниченными возможностями. Тогда дети не смогут баловаться, щелкая выключатель. Если не хочется вставать, чтобы отключить технику, опустить шторы, можно нажать на кнопку пульта. Она всегда должна быть рядом.

С таймером

Конкретный режим включения и отключения света реален с таймером. Приборы универсальны, если они с таймером. Пользование дарит комфорт, можно применять все виды ламп: стандартные, галогеновые, светодиодные.

Изделия безопасны. При замыкании отключение происходит автоматически. Есть идникаторы, оповещающие, в каком состоянии сейчас находится устройство (выключено/включено). Можно самостоятельно строить режим работы, программировать активацию и отключение. Расход электрической энергии уменьшается.

Пользователи отмечают современный дизайн устройств, эффективность и надежность.

Критерии выбора устройства

Ключевые показатели для выбора изделия:

1. Количество техники, доступных для подключения к одному механизму.
2. Наличие диммера. Он позволяет управлять уровнем освещения.

Материал корпуса – стекло или пластмасса. Стекло стоит дороже пластмассы. Производителей и моделей на рынке много, поэтому можно подобрать вариант под свои потребности и материальные возможности.

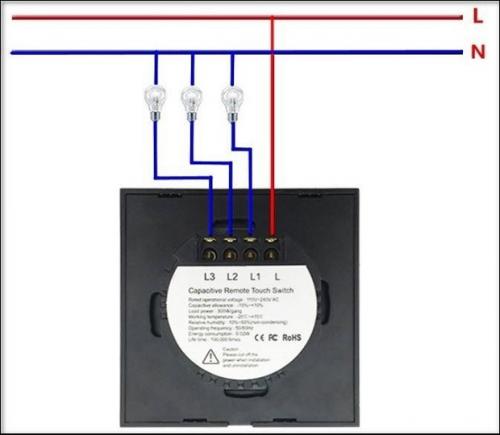

Сенсорный выключатель схема подключения. Подключение сенсорного выключателя

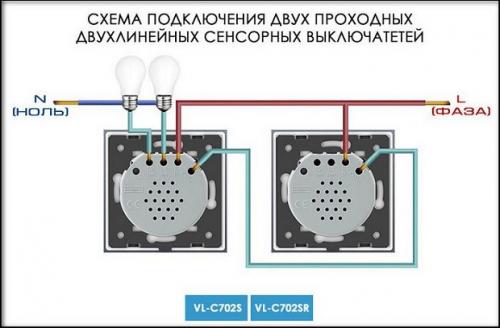

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

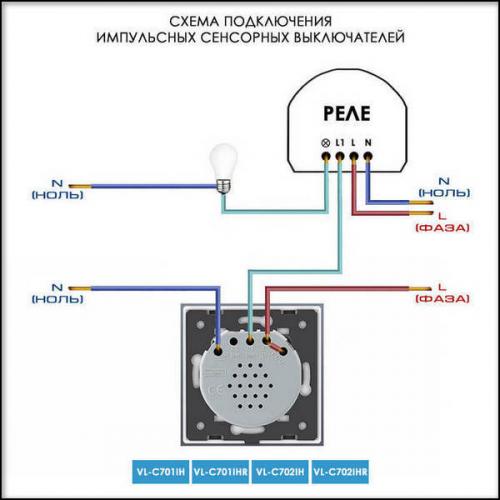

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Беспроводной выключатель света. Рейтинг лучших беспроводных выключателей света (ТОП-7) 2021

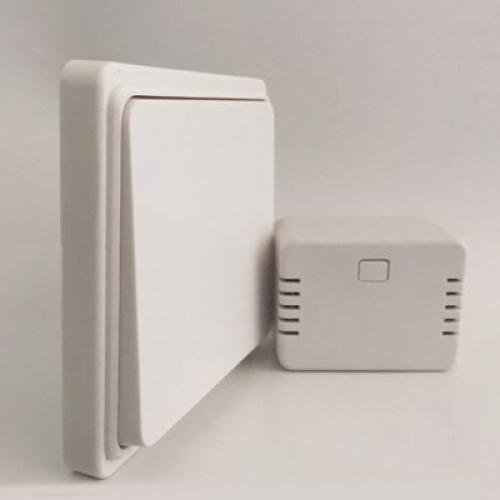

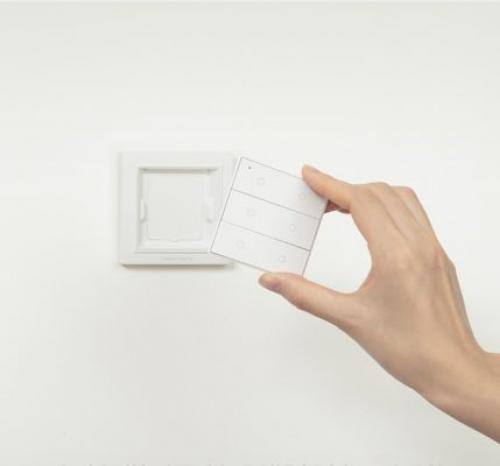

Используя современные беспроводные выключатели осветительных приборов, можно избежать трудоемкого и дорогостоящего штробления в стенах для прокладки проводки и высверливания под выключатели и распределительные короба. Беспроводной светильник можно быстро установить на любую поверхность, начиная от стены и заканчивая мебелью.

Как правильно выбрать, на что обратить внимание

В представленных на рынке немногочисленных моделях беспроводных светильников имеются различные функции, способные удовлетворить самых требовательных потребителей. Многие модели оснащены набором дополнительных опций, могут включать датчики движения и освещенности.

При выборе беспроводного выключателя, работающего на базе Wi-Fi, следует обращать внимание на следующие моменты:

• – назначение и место установки;
• – технические характеристики, к которым относятся потребляемая мощность, частота рабочего сигнала, площадь покрытия, тип питания устройства, температурный диапазон бесперебойной работы;
• – количество клавиш, которое зависит от количества светотехнических приборов;
• – возможность оставить запасную клавишу, работающую при нажатии пальца на случай форс-мажора;
• – дизайн.

Также следует исходить из того, есть ли в доме беспроводной Интернет.

Область применения

Беспроводной выключатель света предназначен для управления освещением путем передачи сигнала с передатчика на приемник. Такие современные модули также могут контролировать интенсивность света, устанавливать задержки срабатывания, использовать дополнительные каналы. Беспроводные выключатели можно использовать для решения разных задач:

1. Если неудобно проводить монтаж обычного выключателя из-за планировки или наличия в помещении мебели и бытовой техники. Беспроводной модуль можно установить в любом месте, в том числе на шкафу, зеркале или иной поверхности, прикрепив его на двухсторонний скотч.
2. Для минимизации ошибок при прокладке проводки в штробы. Беспроводной выключатель позволяет избежать трудоемких работ и сокращает затраты на оплату прокладки проводки и последующего ремонта, связанного с такой работой.
3. В деревянных домах, позволяя избежать дорогостоящей прокладки противопожарной проводки.
4. Для организации управления освещением в разных местах.
5. При установке недостающего выключателя после завершения ремонта в доме.
6. В больших помещениях типа залов, коридоров, фойе для более комфортного управления освещением

Желание установить беспроводную систему оправдано с точки зрения технологичности управления светом и комфортности проживания в помещении.

Все беспроводные модули, предназначенные для управления освещением, различаются по следующим признакам:

• – типу управления;
• – функции контроля интенсивности освещения;
• – количеству подключаемых приборов.

Лучшие беспроводные выключатели света

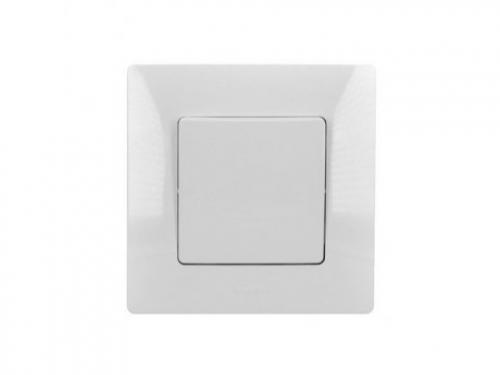

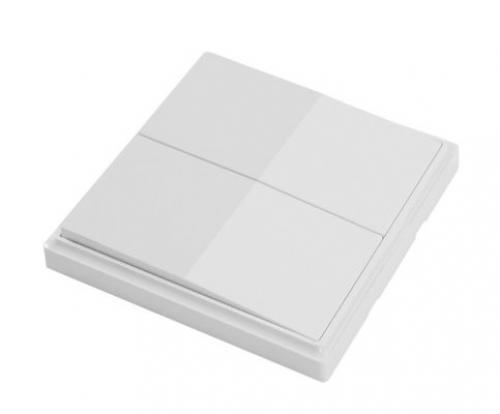

Ниже дан обзор лучших беспроводных выключателей, которые отличаются набором функций, количеством клавиш, дизайном и ценой.

HiTE PRO радиовыключатель LE-1

Одноканальный беспроводной выключатель HiTE PRO LE-1. Работает от одной батарейки в течение 7 лет. Дальность действия сигнала составляет 250 метров. Для управления используется однонаправленный сигнал. Средняя цена составляет 1400 руб.

ДОСТОИНСТВА:

• отличное качество сборки
• симпатичный дизайн
• настройка занимает несколько минут
• при отключении света настройки не сбиваются
• батарейка входит в комплект

НЕДОСТАТКИ

• не обнаружено

HiTE PRO радиовыключатель LE-1

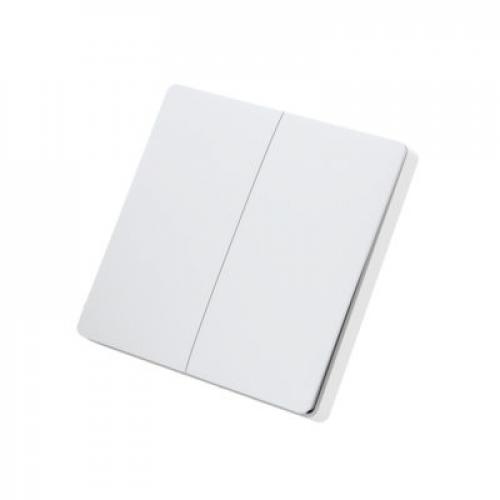

Aqara Wireless Remote Switch (Single Rocker)

Модель, которая может использоваться в любом месте для управления освещением. Ее можно настроить на систему «умный дом» и разместить в любом месте жилого пространства. Для нее используется Aqara, после скачивания которого на смартфон можно будет включать и выключать свет, а также регулировать уровень освещенности. Выключатель работает на батарейке, рассчитанной на 2 года эксплуатации. Цена устройства начинается от 1490 руб.

ДОСТОИНСТВА:

• легко монтируется на место стандартного выключателя
• работает с датчиком открытия дверей
• управляется со смартфона (приложение простое и удобное)
• для легкости монтажа на задней поверхности имеется клейкая лента
• смартфон быстро сопрягается с системой

НЕДОСТАТКИ

• не обнаружено

Aqara Wireless Remote Switch (Single Rocker)

FERON TM83 SMART

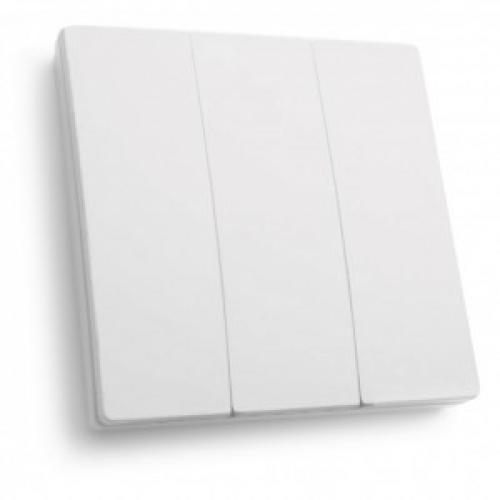

Трехклавишный дистанционный выключатель, предназначенный для использования в помещениях. Устройство можно подключить к одной многорожковой люстре или к нескольким светильникам. Цена в магазине 2200 руб.

ДОСТОИНСТВА:

• 3 клавиши
• качественная сборка
• приятный на ощупь пластик
• легкость установки
• работает без нареканий

НЕДОСТАТКИ

• не обнаружено

FERON TM83 SMART

Z-Light 0254

Модуль данного типа может легко монтироваться на любые поверхности. Работает от кинетической энергии, образующейся от нажатия на клавиши. В комплект к выключателю нужно купить блок управления. Подключение осветительного прибора осуществляется через контроллер. Цена на рынке начинается с 1350 руб.
