Как подключить компьютерную розетку. С учетом количества компьютеров и технических устройств, которые выпускаются в последнее время, каждый бытовой мастер обязан знать, как подключаются компьютерные розетки, да и всем остальным оно не повредит. Часто бывает, что несущая стена разделяет комнаты и глушит интернет-сигнал, или количество приборов настолько велико, что необходимо подключение Wi-Fi роутера.

Чтобы провода не путались под ногами, сейчас провайдеры интернета выводят кабель на щиток, откуда он вместе с остальными проводами встраивается в стену и выводится в нужном помещении через специальную розетку. Также, для удобства с помощью перемычки или двухстороннего разъема, можно провести кабель в разные помещения и по необходимости подключать соединение в нужной комнате.

Это необходимо когда сигнал не пробивается через межкомнатные перегородки до другой части квартиры или офиса. Сделать розетки для компьютера самостоятельно по силам каждому. Компьютер при помощи Ethernet интерфейса подключается к розетке, куда от щитка тянется кабель от маршрутизатора интернет-провайдера. В интернет-кабеле чаще всего 8 изолированных друг от друга проводов, каждый из них промаркирован цветовым идентификатором.

В некоторых сетях до сих пор используют двухжильную витую пару, но подключение этого вида соединения проще и полностью сходится по сути с Ethernet-интерфейсом. Компьютерная вилка называется коннектором и для Ethernet подходит коннектор RJ-45. В нем имеется 8 пазов для закрепления проводов.

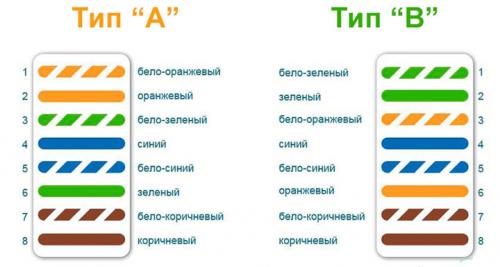

Существует стандарт подключения EIA/TIA-568 и он имеет две разновидности А и В. Разница в подключении последних двух пар проводов. Они меняются местами.

Подключение интернет розетки legrand. Выполняем подключение настенной интернет розетки RG-45

Когда вы откроете крышку, вы увидите схему подключения интернет розетки. По крайней мере, у добросовестных производителей и более дорогих вариантах она точно есть.

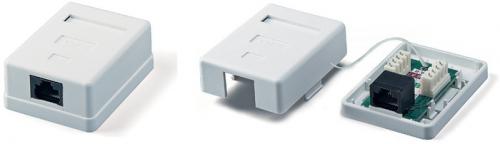

Для начала необходимо вертикально прикрепить корпус к стене, чтобы сетевой кабель заходил сверху, а разъем RG-45 втыкался снизу. Хотя это условие необязательное, если вам удобнее и будет красивее расположить корпус горизонтально, тогда делайте так.

Соединяем розетку RG 45 с проводом:

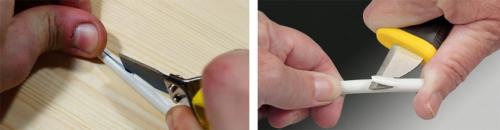

• После того как вы установите корпус, возьмитесь за край витой пары и срежьте 4-6 см защитной изоляции. Будьте осторожны, не повредите жилы.

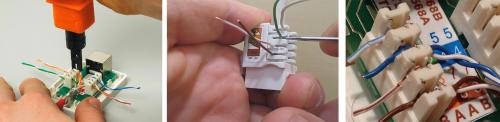

• Скрученные жилы попарно, раскручиваем и выравниваем. Далее берем по одной жиле и вставляем с усилием в щель, придерживаясь цветовой схемы подключения. Если руками не удается это сделать, тогда возьмите в помощь нож или отвертку. Приложите в щель одну жилу и надавите ножом на неё. Жила должна опуститься в щель на несколько миллиметров. На фото ниже вы видите пример.

• Вставив все провода в щели откусите лишнюю длину каждой жилы.
• Готово, закрываете крышку.

Два варианта схемы подключения любой интернет розетки RG45

Как видим, подключить внешнюю розетку rj 45 оказалось совсем несложно. Данную процедуру может выполнить любой человек, потратив при этом 10-15 минут. Вдруг у вас не получиться с первого раза, не нужно отчаиваться, попробуйте ещё раз.

Подключение интернет розетки Schneider sedna. Подключение ТВ-розетки Schneider

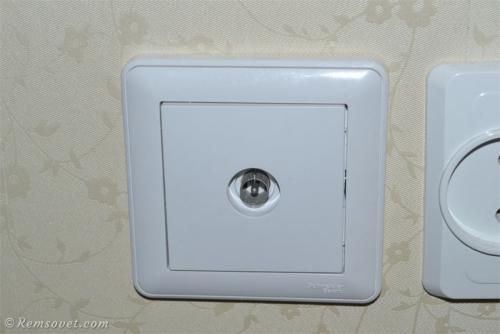

В этой статье я дам подробное описание процесса установки и подключения телевизионной розетки Schneider (Шнайдер).

Телевизионный кабель RG-6U уже уложен в штробу и выведен из пластикового подрозетника.

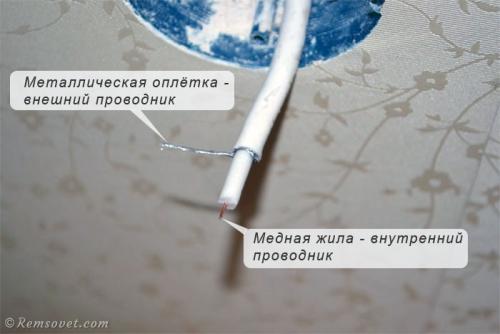

Нам необходимо зачистить конец кабеля таким образом, чтобы оголить медную жилу – внутренний проводник ТВ-кабеля, а из металлической оплётки (внешний проводник) необходимо сделать скрутку, фольгу при этом срезаем. Процесс подготовки ТВ-кабеля для подключения к розетке представлен на фото ниже:

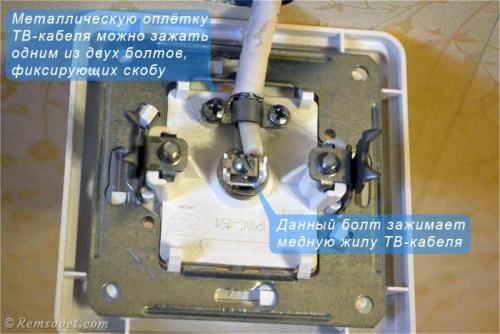

После того как кабель подготовлен необходимо завести его под металлическую скобу ТВ-розетки и зафиксировать: медная жила фиксируется при помощи болта, как показано на фото ниже. А скрутку из металлической оплётки можно намотать на один из двух болтов, фиксирующих скобу, а затем зажать:

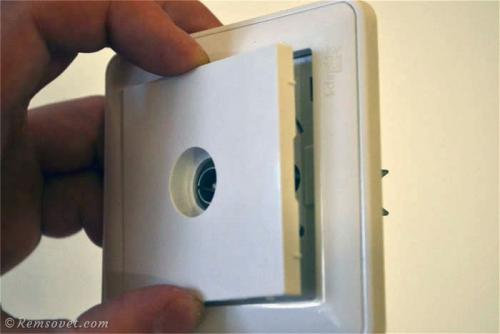

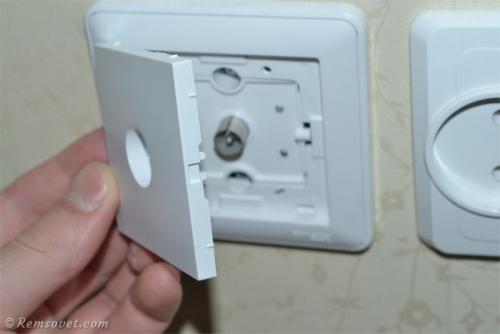

Теперь нам необходимо зафиксировать ТВ-розетку Schneider в подрозетнике. Снимаем пластиковую крышку с лицевой стороны розетки, как показано на фото ниже (можно аккуратно подцепить плоской отвёрткой):

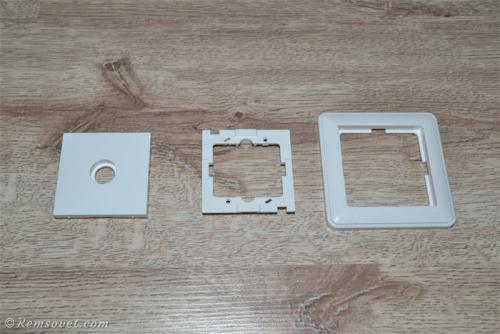

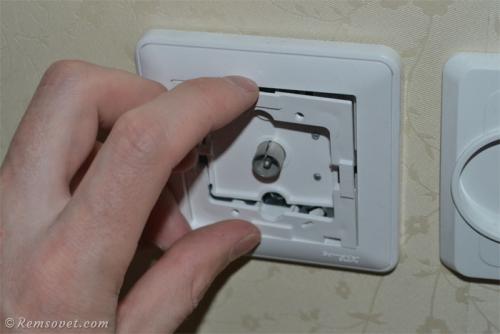

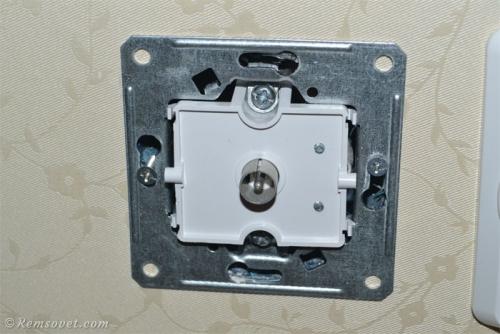

Затем необходимо снять пластиковую рамку ТВ-розетки, чтобы получить доступ к отверстиям под болты подрозетника.

Подключение интернет розетки Schneider. Как подключить интернет розетку Schneider.

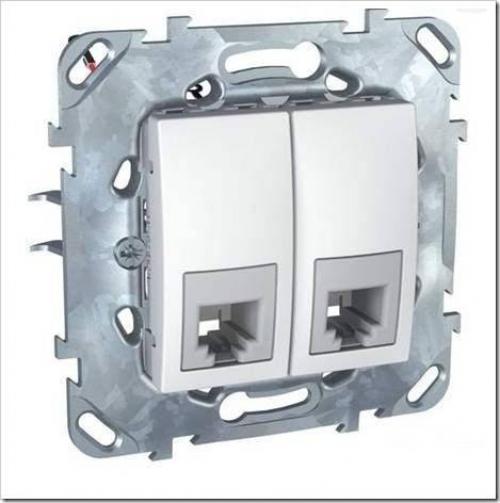

Интернет розетки французского производителя “Schneider” предлагает сдвоенные розетки для подключения к всемирной сети. Их особенностью есть то, что можно подключать более одного компьютера на одну розетку.

Для этого проектируется вывод сразу двух кабелей к розетке. Это удобное средство, поскольку нет необходимости, при наличии двух компьютерных мест, бросать дополнительные кабеля, которые потом нужно прятать, нарушая конструктивность помещения.

Чтобы подключить парную розетку для интернета Schneider, необходимо:

• — подготовить инструмент: плоскогубцы, острый канцелярский ножик, обжимку;


• — если выведено два провода со стены и заведены в коробку, нужно вытащить их наружу;
• — применяя канцелярский ножик, нужно снять верхний шар изоляции на расстоянии около 4-х сантиметров от конца провода. Такую же операцию необходимо проделать и с другим кабелем;
• — затем на обоих кабелях производим зачистку кончиков проводков. Их необходимо разъединить так, чтоб на них получилось по восемь проводков;
• — теперь нужно по очереди подключить провода к одному, и ко второму клемнику. Для этого берем один из клемников и, в соответствии с цветами на клемнику, вставляем проводки соответствующего цвета. Далее зажимаем клеммы. Также делаем со вторым кабелем;
• — монтируем розетку на место установки и проверяем наличие подключения.

Подключение интернет розетки, а или б. Что такое интернет-розетка

Основное отличие интернет-розетки от обычной электрической заключается в том, что у неё имеется свой, уникальный разъём, к которому подходит специальный тип проводки, называемый витой парой. Он уникален тем, что содержит 8 отдельных медных проводов, свитых между собой в 4 пары. Благодаря такой системе подключения существующие электромагнитные помехи нивелируются, что обеспечивает в итоге высокую скорость передачи данных (до 1000 Мбит/сек).

Ответный разъём называется RJ-45/8p8c. Он насаживается на кабель при помощи специального инструмента, причём провода разъёма должны располагаться в строго определённом порядке.

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI- и другими).
2. По пропускной способности информационного канала. Они делятся по категориям:

• UTP 3 – до 100 Мбит/с;
• UTP 5e – до 1000 Мбит/с;
• UTP 6 – до 10 Гбит/с.

По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Как подключить интернет розетку 2 провода. Что представляет собой internet розетка?

Основное отличие компьютерных розеток от обычных, в том, что они имеют такой тип проводов, как витая пара. Что это означает? Это означает, что розетка имеет 8 медных проводов, свитых друг с другом в 4 пары. Именно при помощи этих проводов все электрические помехи благополучно гасятся, и обеспечивается высокая скорость передачи данных (до 1000 Мбит/cек).

Такая розетка имеет отличительную от других видов розеток конструкцию и специальный разъем (наиболее часто используемый разъем для сетевой розетки — RJ-45).

Подключение сетевой розетки с таким интерфейсом производится довольно просто, особенно если есть подробная инструкция этого процесса. Сетевые розетки бывают как скрытой так и для открытой установки, если вам вдруг нужно установить ее в место с повышеной влажностью или на открытом воздухе, то вам необходима именно накладная интернет розетка.

Подключение интернет розетки viko. Legrand (Легранд)

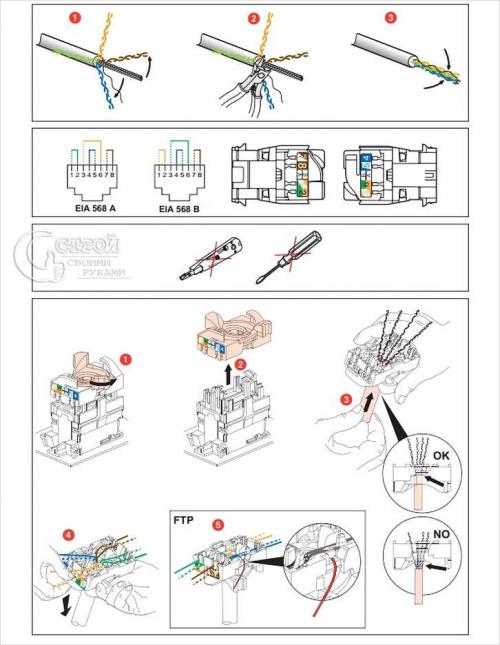

Схема подключения интернет-розетки Legrand

Розетка этого производителя имеет приятный внешний вид и один из лучших механизмов фиксации жил. Чтобы подключить ее нам понадобится сделать следующее:

• При помощи лезвий в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должны показаться все 4 пары. Разравниваем их, чтобы удобно было работать с ними.
• Берем розетку и снимаем лицевую панель. Для этого необходимо отвернуть всего один болтик, который ее фиксирует.
• Разворачиваем внутренний механизм. На задней грани видна белая рукоятка-фиксатор. Ее необходимо повернуть против часовой стрелки. После этого часть фурнитуры снимается.
• Основной корпус пока можно отложить, чтобы он не мешал. В той части, которую мы сняли, есть отверстие. Вставляем кабель так, чтобы белый фиксатор смотрел от нас.
• На верхней грани можно увидеть две нанесенные схемы с цветами под каждым номером. Схема А – это второй вариант подключения, о котором говорилось раньше. Схема В – это тот, который нам нужен.
• В согласии с расцветкой вставляем каждую отдельную жилу в фиксатор. Не беда, если они не войдут до конца.
• Далее берем основную часть, подключаем к ней тот элемент, в который мы только что вставили жилы и проворачиваем рукоятку по часовой стрелке. Когда фиксатор плотно сядет, дополнительные выемки протолкнут наши жилы на оставленное для них место.
• Теперь устанавливаем нашу розетку в подготовленное для нее гнездо и выкручиваем распорки.
• Крепим лицевую панель.
