Итак, давайте разберемся, как подключить сенсорный выключатель света 220 Вольт. По сути его ни чем не отличается от схемы подключения одноклавишного выключателя.

Как подключить сенсорный выключатель света. Подключение одноклавишного сенсорного выключателя Livolo VL-C701R

На корпусе выключателя имеются две клеммы промаркированные как «L-in» и «L-load». Клемма «L-in», дословная аббревиатура которой звучит как – «live line terminal». Если воспользоваться электротехническим переводом то означает это примерно следующее: «live line» – линия под напряжением, «terminal» — контакт, контактный винт. В общем, это контакт для подключения ФАЗНОГО провода (тот который пришел с распредкоробки).

Как подключить сенсорный выключатель света. Подключение одноклавишного сенсорного выключателя Livolo VL-C701R 01

Клемма «L-load» в руководстве по эксплуатации называется «lightin terminal», переводится примерно так: «lightin» — осветительные приборы, «load» — нагрузка. То есть это контакт для подключения провода, уходящего на осветительную нагрузку (провод который идет на лампу или люстру).

Как видите ничего сложного в этом «электронном чуде» нет, все как в обычном выключателе две клеммы «фаза–вход», «фаза-выход». Зачищаем провода на нужную длину и подключаем к клеммам.

Как подключить сенсорный выключатель света. Подключение одноклавишного сенсорного выключателя Livolo VL-C701R 02

Если вы устанавливаете сенсорный выключатель взамен старого, просто откручиваем провода от старого и подключаем к новому. Главное определиться, где фаза и подключить ее к нужному контакту сенсорного выключателя света (контакт «L-in»).

Как подключить сенсорный выключатель света. Подключение одноклавишного сенсорного выключателя Livolo VL-C701R 03

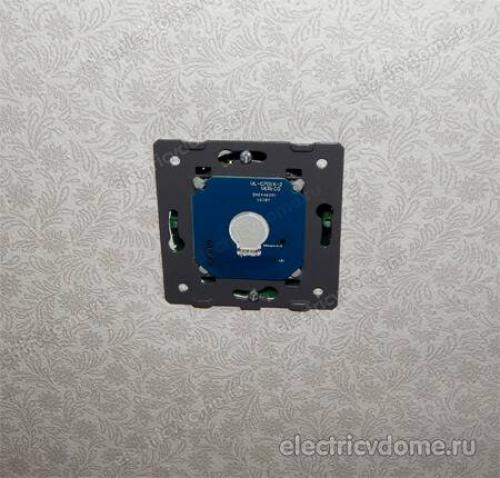

Как подключить сенсорный выключатель света. Подключение одноклавишного сенсорного выключателя Livolo VL-C701R 04

Единственное что я бы посоветовал, если используете кабель с многожильной жилой, пользуйтесь наконечниками НШВИ. У сенсорного выключателя клеммы винтового типа и если запихнуть туда голую многожильную жилу при затягивании можно легко ее передавить.

Как подключить сенсорный выключатель света. Подключение одноклавишного сенсорного выключателя Livolo VL-C701R 05

Как подключить двойной сенсорный выключатель. Сенсорный выключатель света 220 Вольт от Livolo

Бытовой выключатель освещения за долгие годы своего существования постоянно модернизировался. Новым этапом в производстве выключателей стало применение технологий сенсорного управления. Любому человеку, кто хоть раз пользовался мобильным телефоном, планшетом или платежным терминалом знакомо чувство удобства работы с сенсорной панелью.

Однако для нас, обычных пользователей, управлять освещением в своих квартирах и домах, при помощи сенсорной панели является новинкой. И думаю, многим будет интересно ознакомится как устроен такой выключатель и как работает это чудо техники более подробно.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел поделиться с вами своим опытом и мнением об одном необычном выключателе не имеющего кнопок управления. Речь в сегодняшней статье пойдет об сенсорном выключателе свет от компании Livolo. Рассмотрим одноклавишный сенсорный выключатель света типа VL-C701R и двухклавишный сенсорный выключатель света типа VL-C702R (про расшифровку аббревиатуры немного ниже).

Как подключить двойной сенсорный выключатель. Сенсорный выключатель света 220 Вольт от Livolo

В отличие от обычных кнопочных, такие выключатели оснащены функциями сенсорного и дистанционного управления. Управление очень простое и работает по принципу сенсора на мобильном телефоне или планшете: коснулись пальцем панели, лампочка зажигается, еще раз коснулись — гаснет. Правда зона чувствительности сенсора ограничена и касаться нужно в специально выделенном месте.

Кроме красивого оформления и элегантного вида мне также понравилась функция радиоуправления. При заказе выключателей нужно иметь в виду, что пульт может не входить в комплект и его придется покупать отдельно. Пульт радиоуправления дает возможность управлять выключателем в радиусе 30 м.

Как подключить сенсорный выключатель к светодиодной ленте. Светодиодная лента –, что это: виды, характеристики

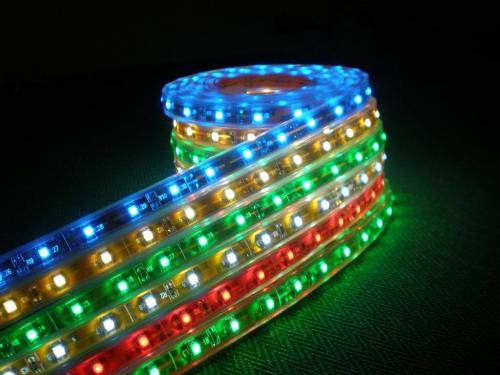

Светодиодная лента представляет собой гибкую планку, на одной стороне у которой расположены токопроводящие медные дорожки, светодиоды и токоограничивающие резисторы.

Как подключить сенсорный выключатель к светодиодной ленте. Светодиодная лента –, что это: виды, характеристики

Светодиоды – осветительный элемент, состоящий из полупроводниковых кристаллов, заключенных в корпусе с контактными выводами, и светоформирующей линзы. При подключении к электросети светодиоды преобразуют электрическую энергию в световой поток. Интенсивность излучаемого света напрямую зависит от технических параметров и химического состава светодиода.

Светодиодные ленты классифицируют по множеству признаков, основополагающими параметрами при выборе изделия выступают:

  • тип свечения;
  • направленность светового потока;
  • напряжение питания;
  • плотность светодиодов;
  • мощность;
  • влагозащищенность.

Как подключить сенсорный выключатель к светодиодной ленте. Светодиодная лента –, что это: виды, характеристики

По типу свечения выделяют монохромные и цветные LED-ленты. Монохромные полосы выделяю только один цвет свечения. Стандартными цветами являются:

  • синий;
  • зеленый;
  • красный;
  • желтый;
  • белый.

Как подключить сенсорный выключатель к светодиодной ленте. Светодиодная лента –, что это: виды, характеристики

В конструкциях многоцветных LED лент используются многокристальные светодиоды, каждый из кристаллов излучает определенный цвет свечения. Многоцветная полоса обладает более широкими возможностями в плане дизайнерского применения.

По направленности светового потока светодиодные ленты подразделяют на два основных вида

  • фронтальные;
  • торцевые.

Ленты фронтального свечения создают угол рассеивания до 1200, благодаря чему получили широкую популярность среди потребителей. Торцевые светодиодные полосы менее востребованы, угол рассеивания светового потока не превышает 900.

Как подключить сенсорный выключатель к светодиодной ленте. Светодиодная лента –, что это: виды, характеристики

Напряжение питания – важный параметр для каждого электронного изделия. На современном рынке электронных товаров представлены светодиодные полосы, работающие от постоянного и переменного тока. Мощность световой полосы связана с количеством диодов, их типом и напряжением питания.

Плотность размещения светодиодов – показатель, от которого зависит потребляемая мощность и яркость светового потока. Количество диодов на один погонный метр полосы может составлять 30,60,120 и 240.

Для фоновой подсветки шкафа рекомендуется использовать светодиодные ленты с плотностью размещения 30 либо 60 диодов на 1 погонный метр.

Как подключить сенсорный выключатель к светодиодной ленте. Светодиодная лента –, что это: виды, характеристики

По степени влагостойкости светодиодные полосы подразделяют на ленты открытого и закрытого типа. Класс защиты обозначается буквами IP и двухзначным числом, первое указывает на степень защиты от пыли, второе – уровень защищенности от влаги. LED-ленты открытого типа обозначаются как IP 33. На лицевой стороне полосы имеется прозрачное защитное лаковое покрытие, которое обеспечивает исключительно диэлектрическую защиту.

Закрытые полосы имеют маркировку IP 65 и IP 68. Светодиодные ленты IP 65 характеризуются средним уровнем влагозащиты и могут использоваться в качестве подсветки кухонных шкафчиков. Защита обеспечивается покрытием из прозрачной эпоксидной смолы.

Как подключить сенсорный выключатель к светодиодной ленте. Светодиодная лента –, что это: виды, характеристики

Ленты маркировки IP 68 заключены в поливинилхлоридную трубку и залиты эпоксидной смолой. Двойная защита обеспечивает надежную защиту от влаги, что позволяет использовать изделия в помещениях с повышенной влажностью.

Как снять сенсорный выключатель. Нюансы при разборке различных видов выключателей

  1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
  2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
  3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
  4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
  5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео как подключить сенсорный выключатель Sesoo и светодиодные лампы .
