Крыльцо из металла для дома должно быть не только надежным, но и удобным и красивым. Поэтому в первую очередь нужно выбрать его конструкцию и рассчитать основные параметры.
Параметры входного крыльца
К ним относятся размеры ступенек и площадки, угол наклона лестницы, ширина марша.
Чтобы лестницей было удобно и безопасно пользоваться, нужно придерживаться следующих значений:
- Уклон лестницы относительно горизонта – 23-45 градусов;
Для справки. Если вам нужно не парадное входное крыльцо в дом, а лесенка в подсобное помещение или на чердак, угол можно делать круче.
- Высота ступеней 12-18 см, их глубина 30-35 см;
- Минимальная ширина марша для прохода одного человека – 80 см;
- Глубина площадки перед входной дверью должна быть в 1,5 раза больше её ширины;
Схема крыльца для подбора основных параметров
- Перила на крыльцо дома из металла обязательно учитываются в проекте крыльца, если количество ступеней больше трех. Их высота 80-100 см;
- Уровень верхней площадки в соответствии с правилами пожарной безопасности делается ниже уровня дверного порога на 3-5 см.
Все эти параметры нужно попытаться согласовать между собой. Это не всегда удается сделать с первого раза: то ступеньки получаются слишком высокими, то угол наклона лестницы крутым. А если «загнать» его в нормативные рамки, то крыльцо из металла для частного дома не вписывается в отведенное ему пространство.
Конструкции
Если изменения перечисленных выше параметров в пределах нормы не помогают получить удобную лестницу, следует подумать над её конструкцией и расположением относительно фасада дома. Вместо прямой маршевой лестницы, расположенной под прямым углом к входу, рассмотрите другие варианты.
Например:
Выбрав оптимальную форму и расположение, продумайте конструкцию каркаса и сделайте точный чертеж крыльца из металла со всеми размерами.
Совет. Для самостоятельного изготовления выбирайте простые формы и конструкции без усеченных ступеней и радиусных элементов.
Вариантов создания каркаса для лестницы несколько.
Крыльцо из профиля своими руками. Строим крыльцо из уголка
Металлический уголок очень широко используется для возведения всевозможных конструкций, как внутри дома, так и снаружи. В этом разделе мы расскажем, как построить из уголка сварное крыльцо своими руками. Перед началом работ нужно подготовить проект металлической конструкции, которую вы собираетесь возводить.
Сборка каркаса металлического крыльца
В соответствии с заранее подготовленным чертежом/проектом нарезаем металлический уголок, из которого нужно сварить две рамы каркаса, верхнюю и нижнюю. На рисунке видно, что верхняя рама имеет перемычку. Здесь она одна, но при конструировании настоящего крыльца нужно учитывать, что такие перемычки должны располагаться из расчета одна на 50-60 см. То же касается и вертикальных перемычек. Таким образом, крыльцу из уголка обеспечивается необходимая жесткость.
Сначала наживляем парой точек одну длинную и одну широкую сторону прямоугольника, затем проводим проверку угольником и уровнем. Повторяем эти процедуры с другими двумя отрезками. Опять же на несколько точек собираем эти два угла в прямоугольник. Теперь еще раз сверяемся с уровнем и проводим уже капитальную сварку рамы. Там, где нужно, навариваем перемычки на каркас крыльца из металла.
Устройство крыльца из металла: вначале собираем верхнюю и нижнюю рамы
Далее нужно собрать получившиеся рамы в одно целое. В углах верхней навариваем вертикальные стойки: прихватываем – проверяем – варим «на постоянку». Потом на стойки так же, в несколько этапов, крепим нижнюю раму. Довариваем на металлокаркас нужное количество вертикальных перемычек. Теперь, опять же при помощи сварки, крепим конструкцию к ножкам, которые забетонированы в земле. Металлическое крыльцо для дома готово. Осталось прикрепить к нему лестничный марш .
Крыльцо частного дома, из металла. Сборка каркаса из уголка
Сборка лестницы для крыльца из металлического уголка
Для постройки нам понадобится уголок 75 и 50 мм, деревянные проступи, саморезы и сварочный аппарат. Также нужно заготовить доски для настила напольного покрытия крыльца . По окончанию строительства мы получим крылечко похожее на то, что вы видите на следующем фото. Кстати, пол на площадке и проступи можно сделать из наваренных на основу прутков арматуры.
Приставное крыльцо, металлическое. Фото конструкции с деревянными проступями
Варим из уголка (50 мм) треугольники: сторона А должна быть перпендикулярна земле и иметь высоту 14-16 см; угол АВ должен равняться 90 градусам; длина стороны В – 18-20 см. Чтобы узнать угол стороны Б натягиваем от нижней лестничной опоры к верхнему краю площадки крыльца бечевку, и измеряем ее угол относительно земли. На стороне В сверлим отверстия для саморезов, которыми будут крепиться проступи .
Замеряем расстояние от нижней лестничной опоры до верхнего края площадки крыльца, по этой мерке из уголка (75 мм) вырезаем две детали. На них монтируем получившиеся треугольники, стороной Б вниз. Расстояние делаем 50 мм. Таким образом, у нас получилось два косоура для лестничного марша. Варим их к нижней опоре и площадке крыльца.
Лестница из треугольного металлопрофиля
Далее из профильной трубы и арматуры варим и устанавливаем простое ограждение для площадки и перила на лестницу . Потом всю конструкцию нужно будет окрасить или покрыть любым защитным составом, который предупредит образование ржавчины на металле. После высыхания крыльца устанавливаем на места проступи и напольное покрытие .
Крыльцо частного дома из металла. Крыльцо к дому из металла в комментариях и фотографиях
Историю человечества делят на два основных этапа: каменный век – время диких племен, пещер и борьбы за выживание среди первобытной природы, и эпоху металла, в которой мы находимся сегодня. И тут нельзя не отметить железо, которое является истинным двигателем прогресса, его топливом и неотъемлемой составляющей. А потому нет ничего удивительного в том, что для частного дома хозяева также выбирают крыльцо именно из металла. Но будем последовательными.
Что такое крыльцо и какой от него прок?
Крыльцо – это часть дверной группы. Небольшая пристройка у входа в дом, которая защищает его, от ветра и атмосферных явлений, а также представляет собой связующее звено между участком и уровнем первого этажа. На ряду с этим среди функций крылечка числится и декоративная. Ведь никто не возьмется возражать, что именно обрамление порожка является акцентом фасада и его украшением.
В итоге, имеем:
Есть вопросы?
Спрашивайте и получайте полезные советы от профессиональных строителей и опытных дачников.
- Защита
- Красота
- Средство коммуникации
Довольно веские доводы в пользу этой небольшой пристройки.
Какие альтернативы есть у металла ?
Теперь посмотрим на строительные материалы. Ведь помимо стали, для изготовления крыльца может использоваться камень и дерево. Притом под первым мы подразумеваем искусственный и дикий камень, а также весь спектр штучных материалов. Таких, как: кирпич, шлакоблок, газоблок или ракушечник.
С деревом проще. Там выбирать приходится из:
- Доски
- Бруса
- Рейки
- И бревна
А также их искусственных аналогов
- OSB
- Фанеры
- И дерево-полимерного композита
Что интересно, тяжелые материалы принято использовать в нижнем поясе крыльца (площадка, ступени), тогда как дерево применяют для организации навеса и обшивки каркаса.
Металлические элементы крыльца
Планируя крыльцо для дачного дома, вы должны четко осознавать, что железо – продукт многофункциональный и применяться может как в качестве конструкционного материала, так и для обшивки или декорирования уже готовых строений.
А сейчас отбросим традиции и разберем крыльцо по деталькам, двигаясь снизу вверх. Наша задача установить, какие его элементы реально изготовить из металла и насколько это рационально. И начинать тут следует с фундамента.
Фундамент
Если мы говорим о стальном фундаменте, то практически всегда имеем в виду винтовые сваи. Это солидное основание отличается:
- Скромной стоимостью
- Высокой скоростью монтажа
- И отсутствием процессов высыхания
При этом, недолговечность геошурупов, которой их так любят упрекать эти изделия критики, при постройке такого незначительного сооружения, как крыльцо не имеет определяющего значения.
Ростверк из стали
Неплохо также смотрится металлический ростверк. Он отличается малой высотой и большей жесткостью, но практически всегда будет проигрывать дереву и бетону в стоимости. Чаще всего его применяют в тех случаях, когда расходуют не свои деньги и стремятся достичь результата без лишней головной боли. Ну, или когда прокат уже имеется в наличии, а дерево еще пришлось бы покупать.
Лестница
Отдельное внимание следует уделить металлическим лестницам. Сталь, как более гибкий в конструкционном плане материал используется для изготовления ступеней самых причудливых форм. При этом сами они могут быть как из металла, так и из дерева или даже бетона.
Ведь, правда, дешевле установить каменные чушки на стальной каркас, чем монолитить рукотворную скалу высотой в цоколь. Да и при постройке простых лестниц сталь, вновь-таки будет предпочтительнее дерева, так как она более надежна и долговечна.
Перила
Еще один элемент крыльца, который можно построить из металла. Тем более что именно этот материал позволяет избавиться от скучных балясин и заменить их кованым декором. Ажурная ковка смотрится богато и интересно, но отличается дороговизной и травмоопасностью. При падении с металлической лестницы существует вероятность угодить в макраме прутьев рукой или ногой. А это практически всегда приведет к переломам или разрыву связок.
Навес
Ну и последним мы рассмотрим металлический козырек. Ведь именно сталь позволяет изготавливать популярные сегодня арочные конструкции под сотовый поликарбонат, а также крепёжные элементы для стеклянных или тканевых козырьков.
При этом в навесе металл может выступать как в качестве конструкционного, так и кровельного материала.
Ограждение крыльца из металла. Металл: плюсы и минусы
Вода и металл
Крыльцо из металла – это очень популярное решение, которое по праву считается одним из самых красивых. Сам по себе, металл является универсальным материалом, из которого можно соорудить конструкции любой сложности.
Для крыльца можно выбрать любой вариант от старинных классических стилей до модерновых ассиметричных решений – главное, чтобы ваше крыльцо гармонично вписывалось в общую стилистику строения, и акцентировало внимание наблюдателя на входном ансамбле.

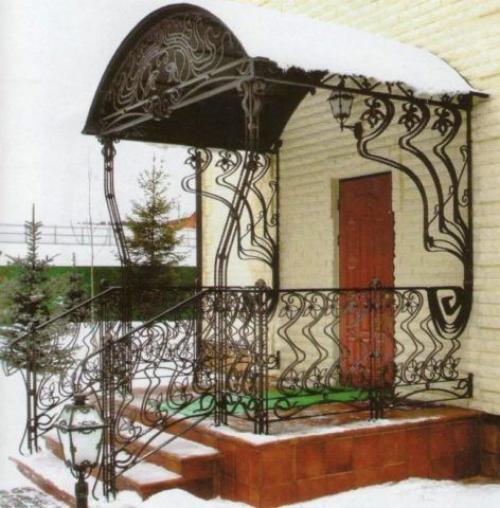

Оригинальное крыльцо из металла
Помимо эстетической составляющей на крыльцо ложится большая функциональная нагрузка. Оно должно быть:
- Безопасным и удобным – крыльцом пользуются все жильцы и гости строения, в том числе маленькие дети и пожилые люди, поэтому важно соблюсти все основные параметры, позволяющие использовать конструкции с наибольшим комфортом.
- Если позволяет пространство, то крыльцо можно сделать большим и организовать на его территории место для вечерних посиделок. Такие сооружения уже принято называть верандами или террасами.
- Крыльцо может оборудоваться кровельной частью в виде легкого козырька или скатной массивной конструкции пристроенной к дому. Основное назначение – защита входной группы и зоны отдыха от атмосферных осадков. Данный элемент особенно важен, так как для строительства веранды используются материалы, так или иначе, реагирующие на окружающую влажность.
- Конструкция крыльца из металла может быть закрытого типа – по сути, это легкая пристройка в которой можно организовать что угодно, от оранжереи до зоны отдыха для тех, кто не любит посторонних взглядов, и предпочитает оставаться наедине с самим собой. Такое крыльцо обеспечивает защиту от ветров, дожей и прочих капризов погоды лучше остальных.
