Краскопульт используется не только для нанесения покрытия на какие-либо поверхности, самые простые модели можно встретить и в руках дачника прямо на грядках. Действительно, принцип работы краскопульта позволяет удобно производить опрыскивание кустов и деревьев. Но это самые примитивные ручные типы устройств, а вот технологически сложные инструменты используются в сферах посерьезней, например, строительстве или машиностроении. Разберем основные классы, на которые можно разделить данные приспособления.

По типу привода можно назвать ручные и электрические, а по способу распыления – безвоздушные, пневматические и комбинированные. Различают их также по технологии образования факела, имеются HP, HVLP, LVLP. Устройство краскопульта ручного типа освоить легко, там все узлы на виду, и вполне понятно их назначение. Имеется удочка, насос и распыляющая головка, а наносимый состав заливается в какую-нибудь стороннюю емкость, туда опускается рукав от насоса и закачивает жидкость в насос. Там нагнетается давление, и под его силой жидкость выталкивается через другой (напорный) рукав в удочку и дальше на распылитель.

Как работает краскопульт на электроприводе, тоже понять не так сложно, хоть конструкция его уже серьезнее. Он имеет в своем составе бачок, пусковой механизм, регулятор расхода краски, а подключается для подачи энергии к компрессору или ручному насосу. Электроэнергия преобразуется в пневматическую, отчего состав под давлением поступает на окрашиваемую поверхность, при этом вы можете контролировать режим распыла с помощью регулятора. Устройства различаются по производительности, то есть по объему перекачиваемой жидкости в минуту, также этот параметр зависит от используемого компрессора.

Технология формирования факела зависит от действия компрессора, без которого не обходится нормальный пневматический аппарат. HP – самый старший из устройств, использует высокое давление, от этого форма распыла размытая, половина краски распыляется в воздух, отскакивая от стены, эффективность его работы – 35 %.  Регулировка краскопульта  такого типа устройства не спасет ситуацию никак. HVLV работает под обильным потоком воздуха низкого давления, форма распыла более четкая, эффективность работы – 65 %, меньше туман, экономичнее расход. Кстати и стоит такое оборудование немного, поэтому считается самым оптимальным для работ на полупрофессиональном уровне.

LVLP еще более совершенен, эффективность работы – 80 %, высокая скорость, малый расход, минимальный туман. Используется в более профессиональных сферах с использованием дорогих красящих составов.

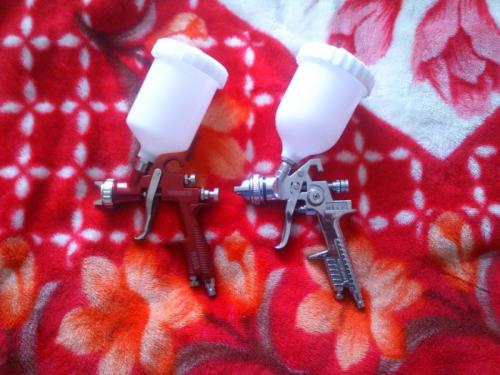

Краскопульт пневматический lvlp рейтинг. Обзор 8 видов лучших пневматических краскопультов

Пневматический краскопульт – инструмент, используемый при выполнении лакокрасочных работ,  нанесении грунтовок, жидкой резины и других материалов на различные поверхности.

Распределение краски производится сжатым воздухом, создающим факел распыления при прохождении через сопло. Для подачи воздуха используется компрессор.

Типы

• высокого давления (HP);
• большой объем при низком давлении (HVLP);
• малый объем при среднем давлении (LVMP);
• малый объем при низком давлении (LVLP).

Важным показателем эффективности работы каждого типа является процент потери распыляемого материала:

• HP – около 55 %;
• HVLP – до 35 %;
• LVMP – менее 35 %;
• LVLP – до 20 %.

Лучший краскопульт для густой краски

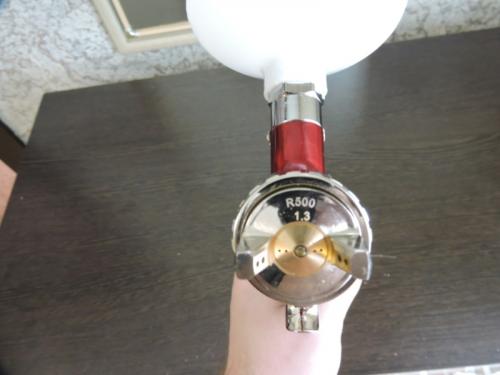

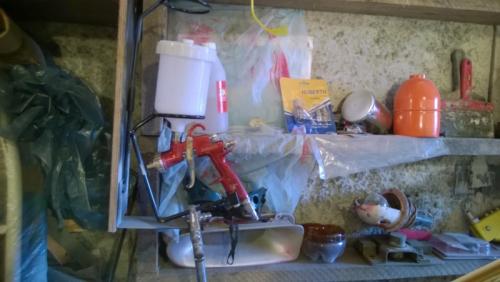

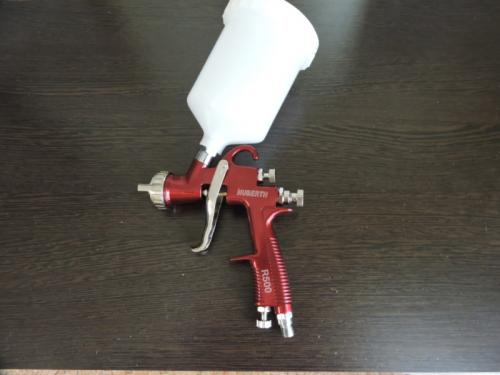

HUBERTH R500 RP20500-14 предназначен для финишного покрытия поверхности различными видами лакокрасочных материалов (ЛКМ). Прибор основан на использовании технологии LVLP. Это позволяет:

• сократить расход краски;
• создать мягкое и тонкое распыление;
• образовать минимальное количество окрасочного тумана.

Конструкция отделочного пистолета позволяет плавно регулировать подачу рабочего материала, изменять форму факела, а также гарантирует изменение давления на входе без резких скачков.

Плюсы:

• используется в работе с широким спектром ЛКМ;
• плавная и точная подача краски в рабочую зону;

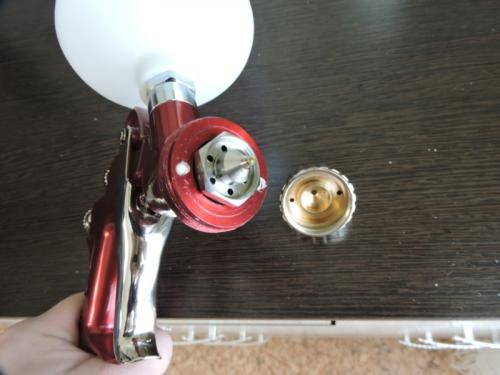

• качество покрытия обеспечивается высоким качеством дюзы, воздушной головки и регулировочной иглы;
• рабочая часть инструмента выполнена из нержавеющей стали, что гарантирует отсутствие коррозии;
• комфортное управление процессом обеспечивается пусковым механизмом с мягким и плавным, с низким сопротивлением, нажатием на курок;
• изменение формы факела (круглая или плоская) возможно обеспечить одной рукой;
• наличие большого количества сменных комплектов;
• надежный хват обеспечен рельефной поверхностью рукоятки;
• наличие «единого» типа ключа под все гайки;
• рабочий процесс нанесения покрытия отличается малой пожаро- и взрывоопасностью.

Минусы:

• наличие заводской смазки вызывает значительные потери времени при подготовке приспособления к работе;
• крепежные изделия посажены с большой величиной крутящего момента или на клей – это вызывает значительные усилия при откручивании;
• отсутствие понятной и доходчивой для новичков инструкции по эксплуатации.

Характеристики:

Действующий способ распыления краски	LVLP	Емкость бачка, см³	600
Рабочий размер сопла, мм	1,4	Размер штуцера	1/4″
Местоположение накопительной емкости (бачка)	верхнее	Вид соединения	резьба
Рекомендуемое рабочее давление на входе, атм.	2,5–3	Охват факелом поверхности, см	18–28
Затраты воздуха на распыление, дм³/мин	110

Комплектация:

• упаковочная коробка;
• распылительный пистолет (краскопульт);
• инструкция по применению;
• дополнительное сопло Ø 1,4 мм.

Дополнительные аксессуары:

• фитинг-переходник «мама» или «папа»;
• шланг-удлинитель.

Изделие HUBERTH R500 RP20500-14 производится в Германии (родина бренда). Гарантия производителя на инструмент – 6 месяцев.

Лучший краскопульт для водоэмульсионной краски

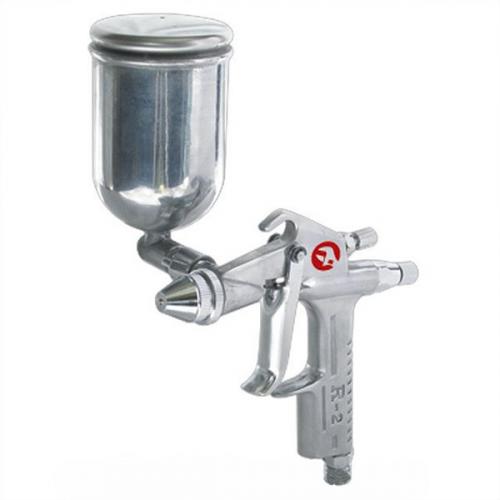

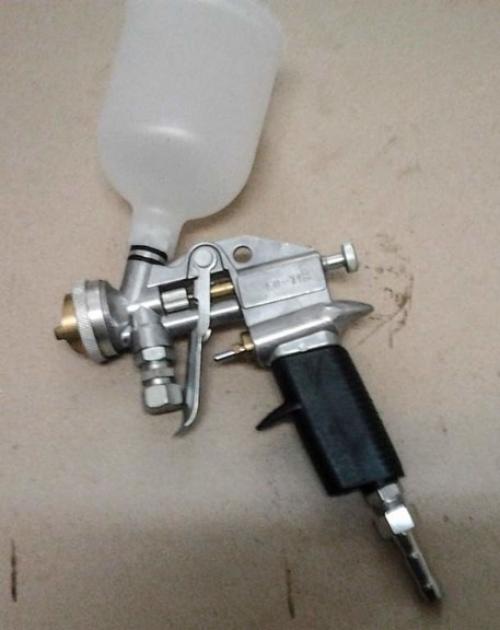

КСОМ СО-71 В 018-2001 используется для образования покрытий из жидких лакокрасочных материалов и антикоррозионных смесей. Краска наносится способом воздушного распыления. Инструмент применяется в следующих сферах:

• машиностроение;
• строительство;
• автомобильная промышленность;
• бытовые условия.

Благодаря удачным конструкторским решениям окрасочное приспособление имеет универсальные функции:

• нанесение различных ЛКМ;
• образование антикоррозионных покрытий;
• защита древесины;
• консервация изделий;
• дезинфекция и дезактивация;
• нанесение декоративной минеральной крошки;
• работа с трафаретами.

Применяемые краски необходимо разбавлять до заданной вязкости. Рекомендации приводятся в инструкции по эксплуатации прибора. Подача рабочего материала осуществляется из бачка с верхним расположением или красконагнетательного бака.

Воздушная головка позволяет создавать различные виды факела – это зависит от вязкости применяемого материала и объема покрасочных операций.

Вместо бачка можно применять традиционные пластиковые бутылки из-под минеральной воды или газировки. Для этого изготовляется переходник с посадочным местом.

Краскопульт пневматический устройство и принцип работы. Устройство краскопульта пневматического

Если в хозяйстве есть воздушный компрессор, то с его помощью можно расширить возможности проведения покрасочных работ. Для этого понадобится приобрести краскопульт, который имеет простую конструкцию, и позволяет распылять краску на окрашиваемую поверхность. Ниже на фото представлен внешний вид краскопульта в разрезе с обозначением основных узлов и деталей.

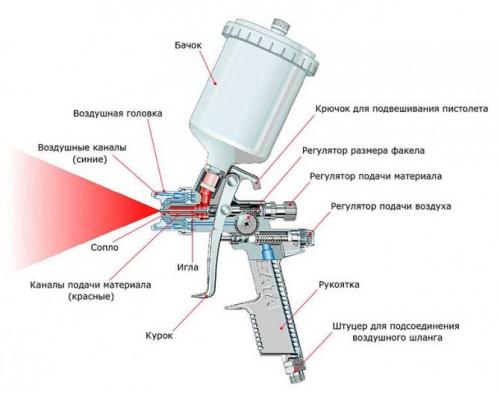

Основу этого прибора составляет корпус, который изготавливается из стали. Встречаются также пластиковые краскопульты, однако они имеют ограниченный ресурс, и как правило предназначены для одноразового использования. В конструкции корпуса имеются различные регуляторы и пусковой курок. Если с курком все понятно, то с назначением регуляторов возникают трудности. Основные составляющие элементы пневматического краскопульта:

1. Пусковой рычаг или курок. При нажатии происходит распыление краски на поверхность



2. Бачок — это емкость или резервуар, в который заправляется расходный материал — лак, краска и т.п.

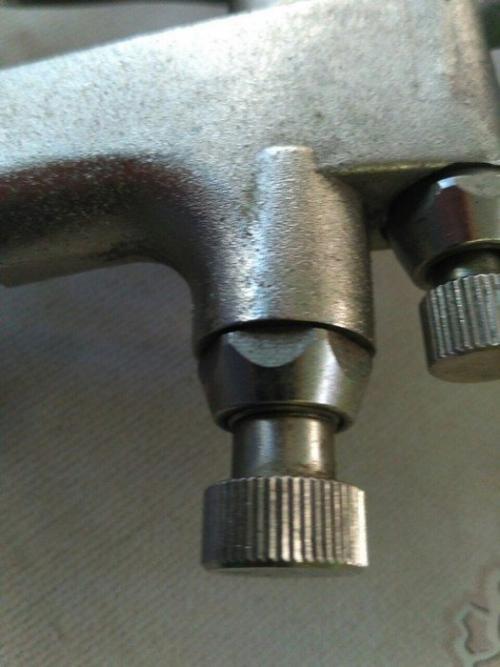

3. Регулятор подачи материала — расположен с торцевой стороны в верхней части инструмента. Он позволяет регулировать количество подачи краски при окрашивании

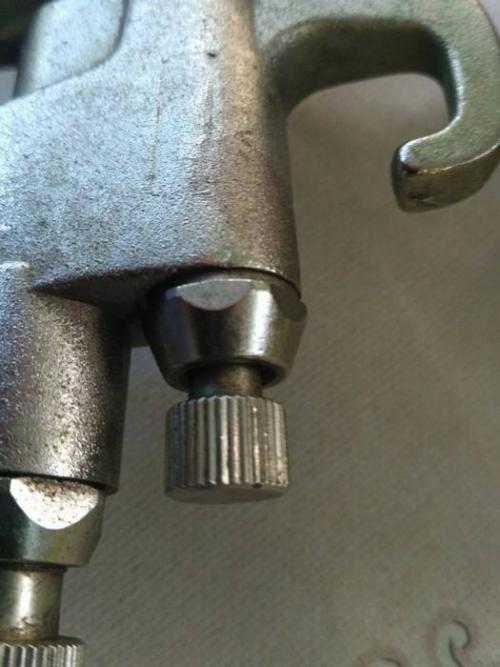

4. Регулятор подачи воздуха — располагается ниже устройства для настройки подачи краски. Предназначен воздушный регулятор для того, чтобы выставлять давление подающего воздуха, посредством которого распыляется краска



5. Регулятор размера факела — с его помощью происходит настройка формы и размера факела

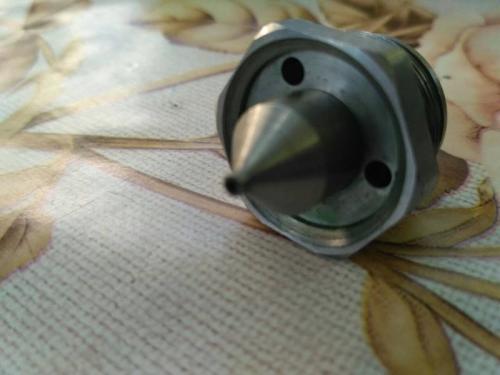

6. Дюза — съемная деталь, которая имеет отверстие по центру для подачи материала, а также отверстия для подачи воздуха на форсунку

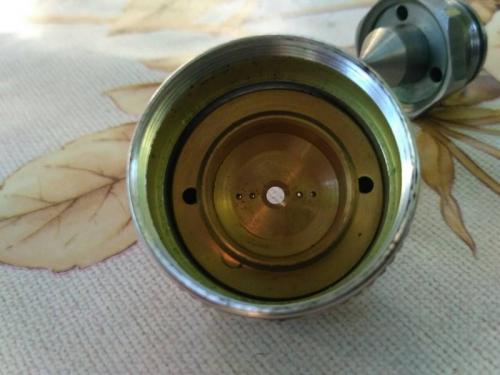

7. Воздушная головка или форсунка — позволяет регулировать форму струи от плоской до круглой. В конструкции форсунки имеется сопло, через которое происходит выход краски, а также воздушные каналы для распыления ЛКП материала



При нажатии на курок происходит одновременная подача краски и сжатого воздуха, посредством чего происходит покраска поверхности. Чтобы понять, как пользоваться краскопультом, следует разобраться с принципом его работы. Понимая принцип функционирования краскопульта пневматического, не составит большого труда научиться им правильно пользоваться.

Электрический краскопульт. Лучшие воздушные электрические краскопульты

Электрические краскопульты - это устройства с высоким качеством покраски, которое обеспечивается разбиванием капель лакокрасочных материалов на мелкие частицы струей воздуха. Правда из-за этого на рабочем месте образуется красочный туман, поэтому работа такими краскопультами требует соблюдения мер безопасности.

При работе с такими краскопультами места, на которые краску наносить НЕ надо, желательно не просто заложить пленкой, а еще и дополнительно проклеить ее края, чтобы не сдуло потоком воздуха.

Bosch PFS 5000 E	WAGNER WP 585 Flexio	Спец БПО-350	Калибр ЭКРП-600/0.8
Мощность, Вт	1200	630	380	600
Производительность, л/мин	0,5	0,5	0,8	0,35
Диаметр сопла, мм	3	2,5	0,8	0,8
Max вязкость, Din	нет данных	40	60	30
Емкость бака, л	1	1,3	0,7	0,8
Вес, кг	4,8	2	1,3	2,1

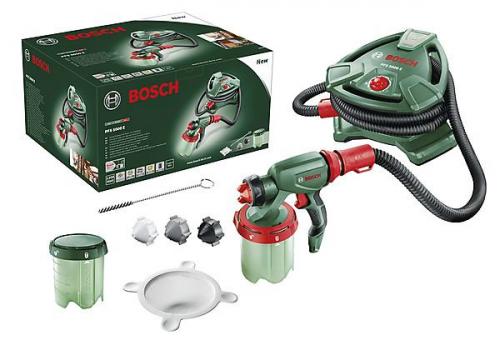

Электрический краскопульт Bosch PFS 5000E

Для удобства работы, краскопульт комплектуется четырехметровым шлангом подачи воздуха, а давление в системе поддерживается электродвигателем мощностью 1,2 кВт.

+ Плюсы Bosch PFS 5000E

1. Высокая мощность двигателя и применение технологии All Paint, позволяют работать с густыми лакокрасочными материалами.
2. Качественная сборка – детали корпуса подогнаны плотно и без люфтов.
3. Максимально простое управление – производитель позиционирует устройство как инструмент бытового класса.
4. Корпус электродвигателя на колесиках, чтобы удобнее было перемещать краскопульт вдоль окрашиваемой поверхности.
5. Сменные насадки для различных типов лакокрасочных материалов.

- Минусы Bosch PFS 5000E

1. Маленький бачок для краски – на 1 литр, при расходе 0,5 литров за минуту.
2. При окрашивании больших площадей приходится часто доливать краску.
3. При длительных работах желательно дополнительно приобрести беруши или наушники – шум от двигателя примерно сравним с пылесосом.
4. Краскопульт позиционируется как универсальный, но под каждый тип краски его надо отдельно настраивать. При этом, внятной инструкции не существует и надо привыкать все делать «на глаз».

Все подобные инструменты от Bosch выполнены в зеленом корпусе, что обозначает устройство для бытового использования. При этом, запаса мощности вполне достаточно, чтобы использовать такой краскопульт на мелкосерийном производстве.

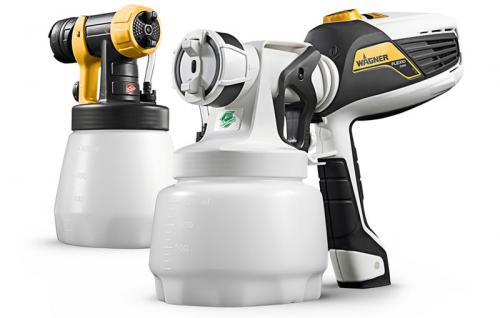

Электрический краскопульт WAGNER WP 585 Flexio

Универсальный краскопульт с турбинным нагнетателем воздуха мощностью 630 Ватт, расположенным непосредственно в корпусе устройства. Комплектуется отдельными насадками для жидких и вязких материалов. Для переноски применяется пластиковый кейс.

+ Плюсы WAGNER WP 585 Flexio

1. В двигателе применяется технология X-Boost, что позволяет при сравнительно невысокой мощности использовать краскопульт для нанесения вязких составов.
2. Универсальность – возможность работать с большинством лакокрасочных материалов.
3. Регулятор мощности потока воздуха – подстройка краскопульта под нужную краску и уменьшение ее потерь на образование красочного тумана.
4. Подробная и с картинками инструкция по использованию устройства.
5. Даже с перерывами на остывание двигателя, краскопультом можно покрасить площадь в 150-200 м² за день.

- Минусы WAGNER WP 585 Flexio

1. К краскопульту надо привыкнуть. Это проявляется в необходимости процеживать некоторые краски через сито или настраивать пульверизатор, чтобы уменьшить красочный туман.
2. Отверстия в сопле маленькие и достаточно 5 минут простоя, чтобы в них начала засыхать краска, особенно неразбавленная. То же самое касается окончания работы – если сразу не промыть сопло, то чистить его придется долго.
3. Коротковатый сетевой шнур – сразу надо рассчитывать и приобретение удлинителя.
4. Мыть бачок для краски придется подручными средствами – ершика или щетки в комплекте нет.
