Полный гид по монтажу водяного теплого пола своими руками

Полный гид по монтажу водяного теплого пола своими руками

Водяной теплый пол – это современное и эффективное решение для обогрева помещений. Он не только обеспечивает комфортную температуру в доме, но и экономит пространство, так как не требует установки радиаторов. Установка водяного теплого пола своими руками – это задача, которую можно выполнить, имея базовые навыки работы с сантехникой и электрооборудованием. В этой статье мы рассмотрим все этапы монтажа, необходимые материалы и полезные советы.

Необходимые материалы и инструменты

Для установки водяного теплого пола вам понадобятся следующие материалы и инструменты:

Материалы	Описание
Трубы для теплого пола	Специальные трубы из полиэтилена или металлопластика, предназначенные для работы в системах отопления.
Тепловая изоляция	Материалы для изоляции основания, чтобы минимизировать тепловые потери.
Коллектор	Устройство для распределения теплоносителя по контурам.
Насос	Для циркуляции теплоносителя в системе.
Терморегулятор	Для регулировки температуры в системе.
Краны и фитинги	Для подключения труб и создания контуров.
Гвозди и крепежные материалы	Для крепления труб к основанию.

Инструменты:

• Отвертка и ключи
• Трубогиб
• Паяльник (если используются металлопластиковые трубы)
• Измерительные инструменты (рулетка, уровень)
• Дрель и сверла

Этапы монтажа водяного теплого пола

1. Подготовка основания

Перед началом монтажа необходимо подготовить основание. Оно должно быть ровным, сухим и чистым. Если на полу есть трещины или неровности, их нужно заделать. После этого укладываем слой гидроизоляции, чтобы предотвратить проникновение влаги в конструкцию пола.

2. Укладка тепловой изоляции

Тепловая изоляция помогает снизить тепловые потери и повысить эффективность системы. Чаще всего используют пенопластовые плиты или экструдированный пенополистирол. Изоляция укладывается на подготовленное основание, тщательно выравнивается и закрепляется.

3. Разводка труб

Это один из самых важных этапов. Трубы необходимо уложить в соответствии с проектом, учитывая шаг укладки (обычно 150-300 мм). Контур можно сделать змейковым или спиральным. Для крепления труб к основанию используются специальные клипсы или гвозди.

4. Установка коллектора

Коллектор устанавливается в удобном для обслуживания месте. Он соединяет все контуры и распределяет теплоноситель. К коллектору также подключается насос и терморегулятор.

5. Установка насоса и терморегулятора

Насос обеспечивает циркуляцию теплоносителя в системе, а терморегулятор позволяет регулировать температуру. Эти устройства подключаются к коллектору и настраиваются согласно инструкции.

6. Тестирование системы

После завершения монтажа необходимо проверить герметичность системы и убедиться, что все контуры работают корректно. Для этого можно запустить систему на минимальную мощность и проверить температуру в разных точках пола.

Советы и рекомендации

Для того чтобы водяной теплый пол служил долгое время и работал эффективно, следуйте этим советам:

• Используйте качественные материалы и комплектующие.
• Тщательно проверяйте герметичность всех соединений.
• Не перегружайте систему – соблюдайте рекомендованные параметры работы.
• Регулярно обслуживайте систему, проверяя насос и терморегулятор.

Следуя этим рекомендациям и выполнив все этапы монтажа, вы сможете создать уютную и теплую атмосферу в своем доме. Удачи в вашем проекте!

Связанные вопросы и ответы:

Какие инструменты и материалы необходимы для монтажа водяного теплого пола

Теплые полы бывают тяжелые, устраиваемые в бетонной стяжке, облегченные, укладываемые на термораспределительные панели и легкие — состоящие из тонких трубок, закрепленных на синтетической сетке.

Бетонная система

Представляет собой трубопроводы, прокладываемые под бетонной или цементно-песчаной стяжкой. От труб, заполненных горячей водой, тепло передается бетонной стяжке и равномерно распределяется по помещению.

Преимущества бетонной системы теплого пола:

• высокая теплоотдача;
• экономичность;
• долгий срок службы.

Бетонный пол и трубопроводы в стяжке не создают электромагнитных излучений и не выделяют вредных веществ в окружающую среду.

Такое отопление можно использовать под покрытие из каменной и керамической плитки, теплостойкого линолеума, ламинированного паркета.

Однако стоит учитывать, что бетонная стяжка создает нагрузку на перекрытия в 250-300 кг/м2 и не подходит для ветхих и деревянных перекрытий.

Кроме того, устройство стяжки требует значительных финансовых, трудовых и временных затрат.

До начала работ должны быть произведены расчеты несущей способности перекрытий.

Кладка водяного теплого пола в бетонную стяжку

Безбетонная система полов

Греющие трубы укладываются на специальные термораспределительные панели, обладающие хорошей теплопроводностью.

Эта система монтируется обычно между лагами в определенной последовательности:

• теплоизоляция из минеральной ваты или пенополистирола;
• опорные рейки из доски, фанеры или ДСП;
• термоматы с пазами, в которых размещают греющие трубы;

В качестве чистового покрытия можно использовать каменную или керамическую плитку, ламинат, паркет, линолеум, ковролин.

Такие конструкции устраиваются значительно быстрее и проще бетонных из-за отсутствия стяжки.

Как правильно подготовить помещение перед установкой водяного теплого пола

Что важно учитывать при проектировании теплого пола

Данные для расчётов напольной системы отопления

Расчёты требуемой мощности водяного теплого пола

Расчеты контуров труб водяного теплого пола

Способы укладки труб в системе теплого пола

Виды труб и комплектующих, используемых в системе теплого пола

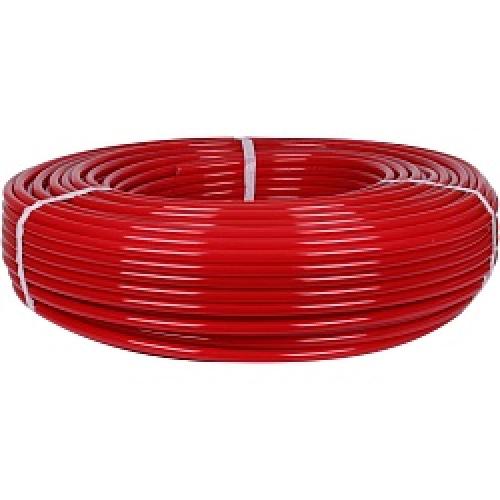

Металлопластиковые трубы

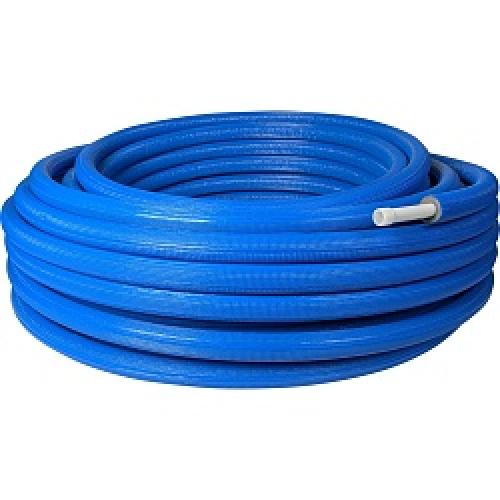

PEX-трубы с антидиффузионным слоем EVOH

Один из вариантов обустройства отопительной системы — монтаж водяного теплого пола, способного создать комфортный микроклимат в помещениях. Система напольного отопления может быть основной или служить дополнительным источником тепла. В любом случае необходимо осуществить предварительные теплотехнические и гидравлические расчеты, позволяющие разработать эффективную схему контуров теплого пола.

Что важно учитывать при проектировании теплого пола

При расчетах учитывают следующие правила:

• Один контур не должен иметь длину больше 100–130 м (в зависимости от диаметра трубопровода). Если теплотехнический расчет требует большей длины трубы, делают два контура.

Если в комнате проложены два контура, то разница в их длине не должна превышать 15 м.

Рекомендуемое расстояние между трубами для средней полосы России — 200 мм, для южных регионов — 250 мм, для северных широт — 150 мм.

Один контур не должен отапливать комнату площадью более 20 м2.

Запрещено проектировать стыковку труб под стяжкой. Трубопроводы должны быть цельными, что позволяет избежать протечек.

Данные для расчётов напольной системы отопления

Для грамотного и максимально точного расчета понадобятся следующие сведения:

• тип материалов, используемых при строительстве дома, эффективность теплоизоляции строения;

тип остекления — вид профиля и стеклопакета, количество оконных блоков;

климатические условия в регионе проживания;

наличие или отсутствие дополнительных вариантов обогрева;

точная площадь помещения, его высота;

требуемый температурный режим в помещении.

Важный параметр — температура у пола, которую выбирают в зависимости от назначения помещения. Рекомендуемые значения:

• +29 °C — жилые комнаты. Если в качестве напольного покрытия используется паркет или ламинат, температура не должна превышать +27 °C, для виниловой плитки верхний предел +29 °C.
• +33 °C — помещения с высокой влажностью (ванные комнаты, санузлы, бассейны).
• +35 °C — зоны холода у входных дверей, оконных проемов, наружных стен. Зонами повышенного обогрева считаются участки, расположенные по периметру комнаты в пределах 50 см от источников холода. Температуру повышают уменьшением шага между трубами.

Превышение этих величин приводит к перегреву воздуха в помещении, самой системы отопления, к порче финишного напольного покрытия.

Расчёты требуемой мощности водяного теплого пола

Напольная система отопления должна генерировать тепловую мощность, которая с запасом перекрывает тепловые потери. Нужную величину определяют по формуле:

Мп = 1,2 × Q, где

• Мп — требуемая мощность контуров, Вт;
• Q — потери тепла, Вт.

Эта формула действует в том случае, если напольная система отопления является единственной в помещении.

Для определения потерь тепла Q используется формула:

Q = 1/R × (tв – tн) × S × (1 + b), в которой:

• R — термическое сопротивление материала, из которого изготовлена конструкция;
• tв, tн — соответственно внутренняя и наружная температуры, °C, второй показатель берут по минимальному порогу;
• S — площадь конструктивного элемента, через который осуществляются теплопотери, м2;
• b — коэффициент, учитывающий дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Термическое сопротивление R находят делением толщины конструкции на коэффициент теплопроводности материала. Например, для дома со стенами из бруса толщиной 0,2 м R = 0,2/0,18 = 1,11 (м2 × °C)/Вт.

Ниже таблица коэффициентов теплопроводности наиболее распространенных строительных материалов:

Значения коэффициента b в зависимости от ориентации здания:

• 0,1 — север, северо-восток, северо-запад;
• 0,05 — запад, юго-восток;
• 0 — юго-запад, юг.

Рассмотрим расчет теплопотерь через наружные стены для брусового дома с толщиной стен 0,2 м и площадью наружных стен 60 м2. Наружная температура -30 °C, внутренняя — +22 °C. Окна выходят на юг.

Q = 1/1,11 × (22 − (-30)) × 60 × 1 = 2810 Вт.

Требуемая мощность Мп = 2810 × 1,2 = 3373 Вт.

Таким же способом вычисляют теплопотери через оконные и дверные блоки. Коэффициенты теплопроводности этих конструкций производители указывают в технической документации.

Такие расчеты позволяют определить требуемую мощность напольного отопления, выбрать подходящий котел и циркуляционный насос.

Расчеты контуров труб водяного теплого пола

Количество трубы можно рассчитать по формуле:

L = S/N × 1,1, в которой:

• L — длина трубопровода, м;
• S — площадь помещения, м2;
• N — шаг между трубами, м.

Есть еще один вариант упрощенного расчета нужного количества труб с использованием таблицы.

Ниже таблица расхода труб в зависимости от шага между трубами:

Нужное количество трубы определяют умножением расхода трубы на 1 м2 и площади помещения. Результат умножают на коэффициент запаса 1,1.

Как выбрать подходящий тип водяного теплого пола для моего дома

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

1. Гидроизоляция . Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
2. Термоизоляция . Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.
3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
4. Монтаж труб . Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
5. Стяжка . При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
6. Напольное покрытие . Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а именно теплопроводностью и максимальной отдачей, обладает керамическая плитка.

Как рассчитать необходимое количество материалов для водяного теплого пола

Причины воздушных пробок в водяных полах

Чем опасно завоздушивание тёплого пола

Советы специалиста по удалению воздуха из водяного пола

Как не допустить попадания воздуха в систему полов

Правильный монтаж теплых полов, еще не гарантия безотказной эксплуатации системы отопления в зимнее время. При первом запуске водяного контура необходимо позаботиться о том, чтобы в трубе не осталось воздушных пробок. Сделать это достаточно проблематично.

Даже профессиональные монтажники не всегда знают, как выгнать воздух из теплого пола, оставляя решение этой задачи на самих хозяев квартиры.

Причины воздушных пробок в водяных полах

Завоздушивание водяного тёплого пола происходит по нескольким причинам:

• Нарушения рекомендаций относительно эксплуатации – резкое снижение давления в контуре отопления, чрезмерный нагрев теплоносителя приводит к появлению пробок.
• Технические проблемы – отсутствие герметичности соединений, наличие протечек приводят к образованию пробок в системе. Одной из основных причин завоздушивания остаются нарушения монтажа водяного контура. К ошибкам относится: укладка трубы под уклоном, наличие бугров в месте прохождения трубопровода, неправильный монтаж коллектора, отсутствие кранов для автоматического сброса давления.
• Нарушения, связанные с первым запуском отопления – согласно инструкции, перед началом эксплуатации водяного контура необходимо прокачать воздух. Так прокачка кропотливый и длительный процесс, некоторые бригады попросту оставляют выполнение обслуживания на самого заказчика.

Перед первым запуском отопления крайне важно осуществить выпуск воздуха из труб теплого пола, еще до нагрева теплоносителя.

чем опасно завоздушивание тёплого пола

традиционная система отопления в доме продолжает работать даже в тех случаях, когда циркуляция теплоносителя затруднена по причине появления воздушных масс в радиаторах, теплоноситель проходит через перемычку.

Полы при возникновении прослоек воздуха полностью перестают работать и нагревать помещение. Остановка нагрева связана с особенностью конструкции и небольшой толщины труб, используемых для нагрева помещения.

Хотя спустить воздух можно и после начала эксплуатации, легче всего выполнить эту операцию еще до начала отопительного сезона. После будет необходимо следить, чтобы пробки не появились снова.

советы специалиста по удалению воздуха из водяного пола

на самом деле, выполнить удаление воздуха из системы теплых водяных полов своими руками, достаточно просто. для удаления потребуется запастись терпением и последовательно выполнять рекомендации специалистов.

• На коллекторе перекрываются все водяные контуры кроме одного.
• На малых оборотах включается циркуляционный насос. Создается давление, превышающее обычное на 15-20%. Дается время, чтобы воздушные массы полностью вышли из системы. Операцию последовательно проводят для каждого контура, подключенного к коллектору.
• Процесс периодически повторяют в течение 2-3 дней до полного устранения воздушных прослоек.
• Только после того как были удалены воздушные прослойки в трубах отопления, включают нагрев теплоносителя.

В последнее время появились специальные сепараторы. Функция сепаратора заключается в автоматическом удалении воздушных масс из системы. Отвод воздуха сепаратором осуществляется автоматически, что увеличивает комфорт от эксплуатации теплых полов.

как не допустить попадания воздуха в систему полов

несмотря на выполнение всех рекомендаций, относительно грамотного монтажа и укладки трубы теплого пола, существует вероятность дальнейшего завоздушивания системы в процессе эксплуатации.

Как предотвратить образование воздушных пробок?

Циркуляционный насос устанавливается исключительно на подачу теплоносителя. Решение позволяет исключить попадание воздушных масс, по вине циркуляционного оборудования. Чтобы стравить воздух, прежде чем появились пробки, на обратке перед коллектором монтируют сепаратор.
• Крайне важно избежать резкого понижения давления в трубопроводе или изменения температуры нагрева теплоносителя. Если используется циркуляционный насос, его следует подключить к ИБП. Так циркуляция теплоносителя и давление в системе останется неизменным даже при отключении электроэнергии.
• Не рекомендуется спускать воду из контура. Со временем мелкие воздушные пробки, полностью удаляются из труб отопления с помощью сепаратора или клапанов, находящихся на коллекторе.
• Рекомендуется выполнить подключение водяного теплого пола с одновременным выпуском воздуха из системы. При условии грамотного выполнения советов, находящихся в предыдущем подзаголовке, можно самостоятельно удалить пробки перед началом отопительного сезона. После проведения любых ремонтных работ потребует повторить процесс заново.

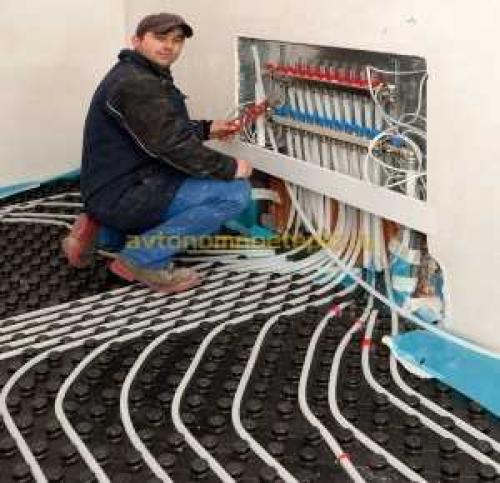

Как правильно уложить трубы для водяного теплого пола

Опрессовка является важной процедурой при укладке водяного теплого пола, поскольку позволяет проверить качество укладки трубопроводов и герметичность арматуры перед заливкой стяжки и укладкой покрытия.

Процесс опрессовки водяного теплого пола обычно состоит из двух этапов:

1. Проверка трубопроводов : В первом этапе необходимо проверить укладку труб на предельное давление в теплом полу теплоносителя. Для этого трубопроводы заполняют теплоносителем (обычно вода) и подвергают их повышенному давлению. Во время этого испытания выясняется степень жесткости и герметичности укладки труб. В случае успешного завершения проверки трубопроводов можно переходить ко второму этапу.
2. Проверка арматуры : На втором этапе необходимо проверить герметичность арматурных элементов системы. Для этого постепенно повышается температура циркулирующего теплоносителя. Можно использовать сжатый воздух для этой цели. Если арматура проходит проверку на герметичность и не обнаруживает утечек теплоносителя, то систему считают готовой для заливки стяжки и укладки напольного покрытия.

После успешной опрессовки и проверки обоих этапов можно выполнять заливку стяжки, а затем проводить укладку напольной плитки или паркета. Это позволяет обеспечить надежное функционирование водяного теплого пола и избежать потенциальных проблем в будущем. В Крыму опрессовку делает наша компания в рамках комплексного монтажа отопления .

Проверяем на предельное давление

При запуске системы водяного пола рекомендуется обратить особое внимание на следующие аспекты:

1. Определение необходимого объема теплоносителя для заполнения системы.
2. Проверка качества укладки и соединения всех обогревательных контуров с распределительным коллектором.
3. Выбор материала и правильные диаметры труб.

Перед началом опрессовки системы своими руками необходимо удалить воздух, находящийся в трубах. Для этого можно подставить ведро к открытому входу перед включением насоса. Чтобы определить количество воздуха в системе, следует закрыть все ветки водяного контура, кроме одной, к которой будет подключен насос. Затем насос следует включить и накачать давление в сети до номинального уровня (4-5 атмосфер). Когда теплоноситель стабильно начнет поступать из трубы, можно считать, что воздух удален из системы. Для большей уверенности можно также выпустить небольшое количество теплоносителя и проверить, чтобы в струе не появлялись пузырьки воздуха. Если укладка проведена правильно, точерез 2-3 минутынасос можно выключить и запустить систему на полное её заполнение теплоносителем до номинального уровня.

Технологические параметры проверки системы своими руками зависят от материала труб. Например, для металлопластиковых труб давление опрессовки должно быть не менее 8 атмосфер, а при первом запуске системы насос должен функционировать не менее 24 часов.

Через сутки давление не должно снизиться более чем на 1,5-2 атмосферы. Для труб из сшитого полиэтилена следует запускать систему, постепенно увеличивая мощность насоса, так как такие трубы могут расширяться и снижать давление в системе. При снижении давления его следует привести до номинального уровня, повторяя процесс три раза. После этого можно удостовериться, что воздух удален полностью, и одновременно проверить качество соединений.

Рекомендуется проводить опрессовку системы водой комнатной температуры (примерно 25 °C), но не ниже 14-16 °C.

Если после проверки и по истечении суток нет обнаруженных утечек, можно считать, что воздух был полностью удален и можно приступать к заливке стяжки, укладке плитки и другим работам.

Тест на предельную температуру

Теплоноситель используется для опрессовки с постепенным повышением температуры. При начале процесса настраивается начальная температура в диапазоне 25-30 °C, затем ее постепенно повышают до 80-85 °C. Проверка проходит быстрее, если используются трубы из металлопластика. В случае труб из сшитого полиэтилена, нагревание и расширение происходят медленнее, что приводит к длительному нагреванию теплого пола.

Также, опрессовка может быть выполнена самостоятельно для проверки качества установки отопительной системы, таких элементов, как воздухоотводчики и вентили. При успешной проверке можно переходить к заливке пола, укладке плитки и завершению монтажных работ.

После проверки рекомендуется постепенно повышать температуру теплоносителя на несколько градусов в день. В течение следующей недели систему можно привести к номинальным показателям, но для труб из полиэтилена этот процесс может занять 2-3 дополнительных дня , так как этот материал медленнее прогревается.

Важно! Опрессовку можно также выполнять с использованием сжатого воздуха. Техника проверки остается идентичной, однако рабочее давление воздуха придется увеличить до 18-20 атмосфер.

Следует отметить, что применение этого метода не рекомендуется в случае использования антифриза в качестве теплоносителя.

Как подключить водяной теплый пол к отопительной системе

Чтобы понять, как правильно пользоваться теплым полом, следует изучить конструкцию основных видов систем. Разберем “начинку” водяного, кабельного и инфракрасного обогрева. Посмотрим фото примеры.

Водяной пол

Самую сложную конструкцию имеет теплый жидкостный пол.

Основные элементы системы:

• Насос — прибор, осуществляющий принудительную циркуляцию жидкости в трубах. В результате его работы в системе поддерживаются оптимальные параметры температуры. Для водяного пола подходят центробежные экземпляры с возможностью смены режима работы. Такие модели позволяют варьировать скорость продвижения жидкости по контуру системы.
• Котел — устройство, отвечающее за нагревание теплоносителя в трубах. Этот элемент включают в систему, отрезанную от центрального отопления.

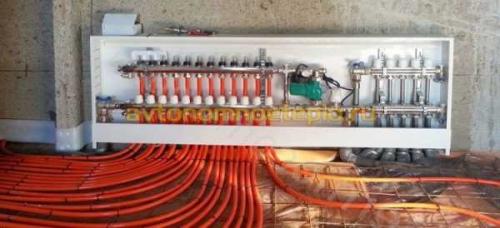

• Коллектор — узел, служащий для распределения жидкости по контурам системы теплого пола. Он отвечает за равномерную циркуляцию теплоносителя и его возвращение в котел для повторного нагрева.
• Терморегулятор — устройство, отвечающее за показатели нагрева теплоносителя в системе. Прибор помогает снизить затраты электроэнергии и оптимизировать процесс эксплуатации теплого пола.
• Изоляция труб — система защиты контура, предотвращающая потери тепла и образование конденсата.

Если система жидкостного пола работает от котла, важно выбрать подходящую модель оборудования. Типы приборов: газовые, электрические, экземпляры на топливе, комбинированные. Наиболее распространены первые два варианта.

Водяная система сочетается практически со всеми видами чистовых покрытий. Самый распространенный вариант оформления —.

Кабельный пол

Нагревающими элементами в кабельных полах служат одножильные или двухжильные кабели. Вторые проще в монтаже, поэтому более распространены.

Варианты кабелей по техническим характеристикам:

• По типу управления: саморегулирующиеся и резистивные.
• По типу сечения: круглые и плоские.
• По типу подавления электромагнитных помех: с экраном и без.

Кабели укладываются под бетонную стяжку и чистовую отделку. Элементы начинают нагреваться при подключении системы к сети. Однако для корректной работы конструкции нужно, чтобы кабели были хорошо закреплены. Чаще всего их фиксируют на армирующую сетку.

Еще один вариант электрического пола — кабельно-матовый. Такая конструкция представляет собой тепловое полотно из монтажных сеток и уложенных на них кабелей. Пример показан на фото.

Кабельные системы часто прячут под. Популярные варианты оформления —. Подойдет и плитка.

Инфракрасный пол

Инфракрасный пол — полимерное основание с токопроводящими полосами. Чаще всего встречаются пленочные и ленточные конструкции. Они работают за счет отопительного контура из серебряных и медных элементов. Эти металлы — отличные проводники тепла.

Стержневой инфракрасный пол выполнен в виде матов с нагревательными элементами. Принцип работы аналогичен двум другим видам теплого покрытия.

На инфракрасную систему можно смело укладывать линолеум, плитку, паркет, ламинат или пробку. Такие теплые полы сочетаются почти со всеми вариантами отделки.

Как избежать воздушных пробок в системе водяного теплого пола

Навеяно некоторыми комментариями к другим постам.

Я решил описать, что будет если сделать тёплый пол от системы центрального отопления. Сразу уточню, я не рассматриваю законность данного действия.

Для начала определимся что теплый пол это низкотемпературная (температура теплоносителя в пределах от 20 до 55 градусов) система отопления и как любая система отопления он ни чего не греет. Система отопления компенсирует тепловые потери помещения. И если тепловые потери у помещения 1 киловатт то на их компенсацию и теплый пол и радиатор и любой отопительный прибор потратит 1 киловатт.

Как же работает теплый пол?

Один из основных элементов системы тёплый пол это смесительный узел который, как понятно из названия, что то смешивает и в котором получается теплоноситель с нужной (заданной) температурой. Смесительный узлы бывают:

Такие

Такие

Такие

В общем, узлов великое множество, но общее у них то, что они создают контур с теплоносителем заданной температуры. Суть работы смесительного узла в том, что насос гоняет теплоноситель с нужной температурой по замкнутому кругу (контуру теплого пола), когда же температура теплоносителя падает открывается термостатический клапан и добавляет горячий теплоноситель(из стояка отопления), после закрывается. Многие собирают смесительные узлы сами из комплектующих но суть работы от этого не меняется.

Отмечу одну особенность теплого пола, это его инертность, то есть система медленно реагирует на изменение температуры теплоносителя (остывает, нагревается).

Теперь давайте представим ситуацию, что мы сняли в комнате радиатор, поставили на его место смесительный узел и сделали в этой комнате тёплый пол. Стоит отметить, что в однотрубной системе естественно сделали байпас. В момент включения системы начнётся нагрев стяжки в которую залиты трубы тёплого пола, клапан открыт полностью и из стояка идёт максимальное количество теплоносителя, это единственный момент когда на общую систему отопления теплый пол влияет больше чем радиатор. Далее стяжка нагрелась температура теплоносителя поднялась до заданной и клапан закрылся, в этот момент влияние тёплого пола на общую систему отопления прекратилось! Далее клапан будет открываться кратковременно для восполнения потерь тепла и влияние на систему отопления всего дома будет оказывать не более чем радиатор который стоял на этом месте!!! При это чем меньше тепловые потери (разница между температурой в комнате и на улице) тем реже будет открываться клапан.

У такой системы есть огромные недостатки:

1. Стоимость смесительных узлов не маленькая и для всей квартиры стоимость системы теплый пол будет очень большой.

2. Необходима защита от слива системы. Как мы знаем центральное отопление могут выключить в отопительный сезон и слить в слуае аварии. Насос не проработает "на сухую" долго и не факт что система полностью заполнится когда отопление снова включат.

Но такой тёплый пол будет работать стабильно и никто из соседей не будет ощущать по температуре своих радиаторов его наличие.

Называть системой тёплый пол проброшенную через стяжку трубу от подачи к обратке я отказываюсь да и проработает такая система очень не долго по тому что:

1 Температура выше 60 градусов очень быстро испортит стяжку и трубу.

2 Хозяевам придётся ходить в тапках всегда и жить зимой с включённым кондиционером.

3 Очень вероятно что сие художество просто не будет работать, по причине большого гидравлического сопротивления.

4 Хозяева рискуют получить по голове от соседей.

Ещё крайне не правильный вариант сделать все полы в квартире от одного стояка.

Вариант второй

Есть возможность сделать в квартире теплый пол и без смесительного узла так что бы ни кому не навредить. Многие производители предлагают вот такие вещи:

Терморегулирующий монтажный комплект. Суть его работы отличается от смесительного узла и для его установки надо быть уверенным, что разницы давления в стояках хватит, что бы продавить контур тёплого пола так как насос в схеме его установки отсутствует по этой же причине не поставить на однотрубную систему.

Вывод

Сделанный в квартире соседей правильный теплый пол не влияет кардинально ни на гидравлический баланс, ни на температуру теплоносителя общей системы отопления . Господа когда люди интересуются в постах причинами по которым может быть холодной батарея, стояк итп прекратите первым делом писать ТЁПЛЫЙ ПОЛ У СОСЕДЕЙ!

Для знающих, картинки все одного производителя просто по тому, что мне так удобнее было а не рекламы ради.

Я точно не писатель, так что пунктуацию и грамотность проверять не надо.

Как проверить герметичность системы водяного теплого пола

- Определяешь, хватит ли пола для обогрева или нужны радиаторы.

Параметр	Описание	Пример	Как использовать
Итоговая рабочая площадь (м²)	Площадь помещения, где будут трубы, после вычета зон под мебелью (шкафы, диваны).	20 м² комнаты − 4 м² под диваном = 16 м².
Теплопотери помещения (Вт)	Сколько тепла теряет дом через стены, окна, пол (Вт/м² × площадь).	16 м² × 90 Вт/м² = 1440 Вт.	- Проверяешь, покроет ли тёплый пол эти потери. - Основа для выбора мощности котла.
Мощность тёплого пола (Вт)	Сколько тепла выдаёт пол (зависит от шага укладки).	Шаг 15 см, 85 Вт/м² × 16 м² = 1360 Вт.	- Сравниваешь с теплопотерями: если меньше (1360 - Планируешь нагрузку на систему.
Длина труб и количество контуров (м)	Общая длина труб и их разбивка на контуры (максимум 100 м на контур).	16 м², шаг 15 см, 6,7 м/м² = 107 м → 2 контура по 53,5 м.	- Покупаешь нужное количество труб (например, 110 м с запасом). - Планируешь подключение к коллектору (2 контура = 2 выхода).
Диаметр и материал трубы	Размер (16 мм или 20 мм) и тип трубы (PEX, металлопластик).	16 мм PEX.	- Заказываешь конкретные трубы в магазине. - Учитываешь при выборе фитингов и насоса.
Температура теплоносителя (°C)	Температура воды в трубах (35–55°C).	42°C для Москвы.	- Настраиваешь котёл и смесительный узел. - Проверяешь, чтобы пол не перегревался (максимум 28–30°C на поверхности).
Толщина стяжки и тип покрытия	Высота стяжки (3–5 см) и материал пола (плитка, ламинат).	4 см стяжка, плитка.	- Покупаешь смесь для стяжки (считай объём: 16 м² × 0,04 м = 0,64 м³). - Выбираешь покрытие с хорошей теплопередачей.
Мощность насоса (м вод. столба)	Напор насоса для циркуляции воды.	107 м труб × 0,25 м/10 м = 2,7 м.	- Покупаешь насос с нужным напором (например, 3–4 м, модель 25–40). - Убеждаешься, что он тянет все контуры.
Объём теплоносителя (л)	Сколько воды или антифриза нужно в системе.	107 м × 0,11 л/м (16 мм) = 11,8 л.	- Покупаешь теплоноситель (с запасом, например, 15 л). - Выбираешь расширительный бак (10% от объёма, минимум 2 л).
Мощность котла (кВт)	Мощность котла с учётом теплопотерь и запаса (20%).	1440 Вт × 1,2 = 1,7 кВт (для дома 100 м² — 10–12 кВт).	- Покупаешь котёл подходящей мощности (например, 12 кВт). - Планируешь подключение к системе.
Толщина утеплителя (см)	Слой утеплителя под трубами (3–5 см).	5 см пенополистирол.	- Покупаешь утеплитель (16 м² × 0,05 м = 0,8 м³). - Укладываешь перед монтажом труб.
