Водяной теплый пол по праву можно назвать лучшим из современных видов отопления. Он максимально эффективен для обогрева помещений при минимальных затратах. Теплоносителем выступает горячая вода, которая циркулирует по трубам под бетонной стяжкой и равномерно прогревает всю площадь пола.

Есть и другие преимущества водяного теплого пола по отношению к другим видам отопления:

• По сравнению с радиаторами центрального отопления теплый пол расходует значительно меньше ресурсов, ведь его не нужно прогревать до 70–80 градусов, как батареи. Оптимальная температура воды для такого пола — от 40 до 50 градусов.
• Пол прогревает воздух до комфортных 22–24 градусов внизу и 18–20 градусов — на уровне головы. По мере движения вверх теплый воздух остывает, поэтому под потолком не образуется зона перегрева и в квартире нет пустых теплопотерь.
• В отличие от электрического пола, где может сломаться термостат , водяной пол всегда поддерживает равномерный нагрев. Напольное покрытие остается теплым и комфортным и не разогревается настолько, чтобы обжечь.
• Водяной пол не ударит вас током при поломке, как электрический или кабельный.
• Конструкция водяного теплого пола спрятана под бетонной стяжкой, и на стенах не нужно устанавливать радиаторы, которые портят интерьер и занимают лишнее пространство.
• Горячее водоснабжение стоит меньше, чем электроэнергия, поэтому водяной пол в эксплуатации дешевле электрического.
• В отличие от инфракрасного и пленочного пола, водяной не излучает электромагнитные волны, а значит, безопаснее для здоровья. И, хотя магнитное поле электрического пола не выходит за рамки норматива СанПин (0,2 мкТл при норме до 10), многим этот критерий важен.
• Если соблюдать правильный шаг укладки и устанавливать трубы по всей площади комнаты, водяной теплый пол можно использовать и как основной источник отопления.

Связанные вопросы и ответы:

С чего начать, если я решил сделать водяной теплый пол своими руками

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами . В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Так обозначаются напольные покрытия способные работать с теплыми полами

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Какие материалы мне понадобятся для устройства водяного теплого пола

Для устройства водяного тёплого пола в квартирах и коттеджах наиболее распространёнными являются трубы на основе структурированного (сшитого) полиэтилена РЕХ. В этом материале длинные цепочки макромолекул обычного полиэтилена «сшиты» между собой поперечными связями, что придаёт пластику повышенную прочность и термостойкость. В зависимости от метода сшивки трубы подразделяются на РЕХа (пероксидный метод), РЕХb (органосиланидный метод) и РЕХс (радиационный метод).

Наиболее удобны в монтаже металлополимерные трубы композиции PEX-AL-PEX, в которых между слоями сшитого полиэтилена заключён слой алюминиевой фольги. Благодаря алюминию труба сохраняет приданную ей форму, меньше подвержена температурным деформациям и на 100 % защищена от диффузии кислорода в теплоноситель. Напомним, что наличие кислорода в теплоносителе приводит к коррозии металлических деталей системы.

Не меньшей популярностью при устройстве тёплых полов пользуются также трубы PEX-EVOH, в которых роль барьерного слоя от проникновения кислорода выполняет тонкий слой этиленвинилгликоля (EVOH). Трубы из полиэтилена повышенной термостойкости PE-RT дешевле труб PEX-AL-PEX и PEX-EVOH, однако термостойкость таких труб ниже, так как этот материал занимает промежуточное положение между обычным и сшитым полиэтиленом.

Физических поперечных связей между макромолекулами полимера в нём нет, а их взаимное сцепление обеспечивается наличием боковых октеновых ветвей (эффект липучки). Трубы из PEX-EVOH и PE-RT не сохраняют приданную им форму, поэтому при раскладке петель тёплого пола их надо немедленно надёжно фиксировать. В номенклатуре VALTEC присутствуютвсех перечисленных типов ( табл. 1 ).

Как спроектировать систему водяного теплого пола для моего дома

Кроме всего вышеперечисленного, следует не упускать из виду целый ряд факторов, позволяющих проверить, соответствует ли устройство стандартным техническим требованиям:

1. Оптимальный вес . В установке внутрипольного обогрева запрещено использовать тяжелые стальные изделия. Они перегружают перекрытия и категорически не рекомендуются к применению в закрытых системах строительными правилами.
2. Приемлемая длина . Любые соединения в контуре, сделанные с помощью муфт, сварки или фитингов, считаются потенциальной областью протечек и засорения. Необходимую длину труб определяют в ходе специальных расчетов. Обычно материал выпускается в бухтах и продается по метражу.
3. Гибкость и эластичность . Конструкции, хорошо гнущиеся вручную, не будут трескаться и ломаться, позволят легко добиться нужной криволинейной формы с изгибами подходящего радиуса.

Наиболее распространенные диаметры – 16, 18 и 20 мм. Выбирая трубы для обустройства теплого водяного пола, следует учитывать один момент: меньший диаметр увеличит сопротивление жидкости и, соответственно, уменьшит эффективность теплообмена.

Увеличив показатель, придется нарастить толщину стяжки. Подобная манипуляция усилит нагрузку на перекрытие и подымет уровень пола, что приемлемо не для каждого помещения.

Независимо от схемы расположения змеевика, укладка водяного контура подразумевает наличие изгибов. Труба должна быть эластичной, сохранять прочность по всей длине магистрали и удерживать заданную форму

Диаметр изделия влияет на предельную длину контура.

Чем больше метраж, тем более явным становится риск превышения возможностей циркуляционного насоса и возникновения застоя жидкости на месте. а о том, как правильно рассчитать количество труб для теплого пола, читайте в этом материале.

Как выбрать трубы для водяного теплого пола

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

1. Гидроизоляция . Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
2. Термоизоляция . Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.
3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
4. Монтаж труб . Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
5. Стяжка . При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
6. Напольное покрытие . Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а именно теплопроводностью и максимальной отдачей, обладает керамическая плитка.

Как правильно уложить трубы для теплого пола

Задачей теплых полов, вне зависимости от типа и конфигурации, является обеспечение равномерного распределения теплого воздуха в помещении. Поскольку всем известно, что холодный воздух скапливается внизу, а нагретый поднимается вверх, разница в температурах для человека весьма ощутима. Система теплых электрических либо водяных полов минимизирует данные колебания температуры в жилище, создавая приемлемый и комфортный теплообмен.

Главной особенностью устройства можно считать теплоизоляционную подложку, которая, наряду со всей системой подогрева, отвечает за сохранения тепла. Среди предложенного ассортимента подобной продукции на современном рынке представлен ряд материалов, которые применяются для обустройства системы.

Чтобы не ошибиться с выбором сырья, следует исходить из задач, которые будет решать продукция в комплексе всего устройства теплых полов.

Среди основных функций утеплителя стоит выделить такие моменты:

• Наличие теплоизоляции сокращает естественные потери тепла, уходящего через наиболее холодные участки квартиры или дома наружу или же в грунт. При отсутствии каких-либо материалов для утепления уровень выхода теплых масс из помещения через поверхность пола составляет 20%.
• Благодаря укладке утеплителя тепловая энергия пропорционально циркулирует по всей площади нагрева, исключая лишний нагрев перекрытий и других составляющих конструкции здания, которые расположены под полом.
• За счет теплоизоляции можно экономить денежные средства, затраченные на обогрев жилья.
• Помимо основных функций, материал обеспечивает дополнительную шумоизоляцию, что актуально в многоэтажных жилых домах.
• Свойства теплоизоляционной продукции дают возможность создавать защитный барьер, предотвращающий попадание влаги из подвальных помещений или грунта сквозь напольное покрытие в жилище.

Как подключить водяной теплый пол к отопительной системе

В процессе перемещения теплоносителя по системе газ накапливается в самых верхних точках. Для системы теплого пола – это коллекторный распределитель (гребенка). В них ввинчивают при установке краны Маевского или автоматические устройства отведения воздуха.

Ниже приведена стандартная последовательность правильных действий:

• Многие современные насосы этого типа оснащают ступенчатым регулятором скорости. Его устанавливают в положение «1», которое соответствует минимальной производительности. Придется затратить больше времени, зато удаление газов будет аккуратным.
• Перекрывают все контуры, кроме одного. Далее аналогичные операции выполняют последовательно на других участках.
• Винт крана Маевского первого контура поворачивают шлицевой отверткой по направлению против часовой стрелки. Полимерную вставку перед этим поворачивают отверстием вниз, подставляют подходящую емкость для сбора жидкости.
• После того, как воздух вышел, винт поворачивают в обратном направлении, до полного закрытия крана.
• Несмотря на то, что установлены минимальные обороты двигателя, прокачивать контур придется неоднократно. После первого выпуска газов насос выключают. Дожидаются скопления воздуха в кране, открывают кран. Далее опять подают питание на электропривод, несколько минут прогоняют теплоноситель на медленной скорости.
• Данную процедуру повторяют 3-4 раза. После – перекрывают краном этот контур и переходят к следующему.

Какой утеплитель лучше использовать для водяного теплого пола

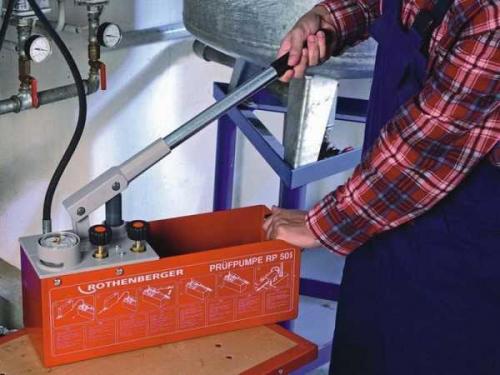

Опрессовка является важной процедурой при укладке водяного теплого пола, поскольку позволяет проверить качество укладки трубопроводов и герметичность арматуры перед заливкой стяжки и укладкой покрытия.

Процесс опрессовки водяного теплого пола обычно состоит из двух этапов:

1. Проверка трубопроводов : В первом этапе необходимо проверить укладку труб на предельное давление в теплом полу теплоносителя. Для этого трубопроводы заполняют теплоносителем (обычно вода) и подвергают их повышенному давлению. Во время этого испытания выясняется степень жесткости и герметичности укладки труб. В случае успешного завершения проверки трубопроводов можно переходить ко второму этапу.
2. Проверка арматуры : На втором этапе необходимо проверить герметичность арматурных элементов системы. Для этого постепенно повышается температура циркулирующего теплоносителя. Можно использовать сжатый воздух для этой цели. Если арматура проходит проверку на герметичность и не обнаруживает утечек теплоносителя, то систему считают готовой для заливки стяжки и укладки напольного покрытия.

После успешной опрессовки и проверки обоих этапов можно выполнять заливку стяжки, а затем проводить укладку напольной плитки или паркета. Это позволяет обеспечить надежное функционирование водяного теплого пола и избежать потенциальных проблем в будущем. В Крыму опрессовку делает наша компания в рамках комплексного монтажа отопления .

Проверяем на предельное давление

При запуске системы водяного пола рекомендуется обратить особое внимание на следующие аспекты:

1. Определение необходимого объема теплоносителя для заполнения системы.
2. Проверка качества укладки и соединения всех обогревательных контуров с распределительным коллектором.
3. Выбор материала и правильные диаметры труб.

Перед началом опрессовки системы своими руками необходимо удалить воздух, находящийся в трубах. Для этого можно подставить ведро к открытому входу перед включением насоса. Чтобы определить количество воздуха в системе, следует закрыть все ветки водяного контура, кроме одной, к которой будет подключен насос. Затем насос следует включить и накачать давление в сети до номинального уровня (4-5 атмосфер). Когда теплоноситель стабильно начнет поступать из трубы, можно считать, что воздух удален из системы. Для большей уверенности можно также выпустить небольшое количество теплоносителя и проверить, чтобы в струе не появлялись пузырьки воздуха. Если укладка проведена правильно, точерез 2-3 минутынасос можно выключить и запустить систему на полное её заполнение теплоносителем до номинального уровня.

Технологические параметры проверки системы своими руками зависят от материала труб. Например, для металлопластиковых труб давление опрессовки должно быть не менее 8 атмосфер, а при первом запуске системы насос должен функционировать не менее 24 часов.

Через сутки давление не должно снизиться более чем на 1,5-2 атмосферы. Для труб из сшитого полиэтилена следует запускать систему, постепенно увеличивая мощность насоса, так как такие трубы могут расширяться и снижать давление в системе. При снижении давления его следует привести до номинального уровня, повторяя процесс три раза. После этого можно удостовериться, что воздух удален полностью, и одновременно проверить качество соединений.

Рекомендуется проводить опрессовку системы водой комнатной температуры (примерно 25 °C), но не ниже 14-16 °C.

Если после проверки и по истечении суток нет обнаруженных утечек, можно считать, что воздух был полностью удален и можно приступать к заливке стяжки, укладке плитки и другим работам.

Тест на предельную температуру

Теплоноситель используется для опрессовки с постепенным повышением температуры. При начале процесса настраивается начальная температура в диапазоне 25-30 °C, затем ее постепенно повышают до 80-85 °C. Проверка проходит быстрее, если используются трубы из металлопластика. В случае труб из сшитого полиэтилена, нагревание и расширение происходят медленнее, что приводит к длительному нагреванию теплого пола.

Также, опрессовка может быть выполнена самостоятельно для проверки качества установки отопительной системы, таких элементов, как воздухоотводчики и вентили. При успешной проверке можно переходить к заливке пола, укладке плитки и завершению монтажных работ.

После проверки рекомендуется постепенно повышать температуру теплоносителя на несколько градусов в день. В течение следующей недели систему можно привести к номинальным показателям, но для труб из полиэтилена этот процесс может занять 2-3 дополнительных дня , так как этот материал медленнее прогревается.

Важно! Опрессовку можно также выполнять с использованием сжатого воздуха. Техника проверки остается идентичной, однако рабочее давление воздуха придется увеличить до 18-20 атмосфер.

Следует отметить, что применение этого метода не рекомендуется в случае использования антифриза в качестве теплоносителя.
