Сантехнические работы СНиП. 4 Общие положения

06.02.2020 в 14:29

Сантехнические работы СНиП. 4 Общие положения

4.1 Монтаж внутренних санитарно-технических систем следует производить в соответствии с требованиями настоящих правил, а также с требованиями СП 48.13330 , СНиП 12-03 , СНиП 12-04 , стандартов и инструкций заводов-изготовителей оборудования. Требования к монтажу внутренних санитарно-технических систем из полимерных и металлопластиковых труб изложены также в , , , , .

Требования к монтажу и изготовлению узлов и деталей систем отопления и трубопроводов к вентиляционным установкам (далее - "теплоснабжения") с температурой воды выше 388 К (115 °С) и паром с рабочим давлением более 0,07 МПа (0,7 кгс/см) изложены в .

4.2 Монтаж внутренних санитарно-технических систем, теплогенераторов (котельных) необходимо выполнять, как правило, индустриальными методами из узлов трубопроводов, воздуховодов и оборудования, поставляемых комплектно крупными блоками.
При монтаже покрытий промышленных зданий из крупных блоков вентиляционные и другие санитарно-технические системы следует монтировать в блоках до установки их в проектное положение.
Монтаж санитарно-технических систем следует производить при строительной готовности объекта (захватки) в объеме:
для промышленных зданий - все здание при объеме до 5000 ми часть здания при объеме свыше 5000 м, включающая по признаку расположения отдельное производственное помещение, цех, пролет и т.д. или комплекс устройств (в том числе внутренние водостоки, тепловой пункт, систему вентиляции, один или несколько кондиционеров и т.д.);
для жилых и общественных зданий до пяти этажей - отдельное здание, одна или несколько секций; свыше пяти этажей - пять этажей одной или нескольких секций. Возможна другая схема организации монтажа в зависимости от принятой конструктивной схемы санитарно-технических систем.

СНиП по монтажу систем отопления. Внутреннее теплоснабжение и отопление

6.1. Системы внутреннего теплоснабжения

6.1.1. Теплоснабжение зданий может осуществляться:

  • по тепловым сетям централизованной системы теплоснабжения от источника теплоты теплоэлектроцентрали (ТЭЦ), по тепловым сетям от источника теплоты населенного пункта, квартала, микрорайона районной тепловой станции (РТС) и квартальной тепловой станции (КТС);
  • от автономного источника теплоты, обслуживающего одно здание или группу зданий (встроенная, пристроенная или крышная котельная, когенерационная или теплонасосная установка);
  • от индивидуальных теплогенераторов.

6.1.2. Системы внутреннего теплоснабжения зданий различного назначения следует присоединять согласно СП 124.13330 к тепловым сетям централизованного теплоснабжения или автономного источника теплоты через автоматизированные центральные или индивидуальные тепловые пункты, обеспечивающие гидравлический и тепловой режимы систем внутреннего теплоснабжения, а также автоматическое регулирование потребления теплоты в системах отопления и вентиляции в зависимости от изменения температуры наружного воздуха и поддержание заданной температуры горячей воды в системах горячего водоснабжения. Тепловой пункт для жилых и общественных зданий, как правило, следует размещать в обслуживаемом здании; устройство пристроенных или отдельно стоящих тепловых пунктов допускается предусматривать при обосновании.
При централизованном теплоснабжении системы отопления и внутреннего теплоснабжения жилых и общественных зданий следует, как правило, присоединять к тепловым сетям по независимой схеме.
Присоединение систем внутреннего теплоснабжения зданий к тепловым сетям по зависимой схеме, а также систем отопления строящихся или реконструируемых отдельных зданий (внутри сложившейся застройки с общим для группы зданий тепловым пунктом) допускается предусматривать через автоматизированный насосный узел смешения для каждого здания, обеспечивая защиту от повышения давления, а также регулирование температуры теплоносителя в зависимости от изменения температуры наружного воздуха. Присоединение систем внутреннего теплоснабжения через автоматизированный элеваторный узел допускается по заданию на проектирование при обосновании.

СНиП монтаж полипропиленовых труб. Полипропиленовые трубы: ГОСТ, СНиП и проверка качества

Появление полипропиленовых труб на российском рынке оказалось очень своевременным, когда в большинстве домов, построенных еще при советской власти, металлические водопроводные и отопительные трубы стали приходить в негодность, поскольку полностью отслужили свой срок.

Период некоторого недоверия к новым трубам из пластика длился недолго. Потребители по достоинству оценили качество, эстетику и эксплуатационные преимущества полипропиленовых труб.

Сегодня уже с уверенностью можно констатировать, что  испытание полипропиленовых труб временем прошло исключительно успешно, и они стали более выигрышной альтернативой трубам из других материалов. Какие же требования предъявляют нормативные документы к этим изделиям, и как правильно?

СНиП монтаж полипропиленовых труб. Полипропиленовые трубы: ГОСТ, СНиП и проверка качества

Сегодня по востребованности полипропиленовые трубы лидируют на российском рынке

Обзор государственных стандартов на полипропиленовые трубы

К большинству изделий во всем мире применяются различные системы контроля, регламентирующие их производство и применение.

Основными нормативными документами в России являются СП, СНиП, ГОСТ: полипропиленовые трубы попадают под требования СП 40-101-96, СНиП 2.04.01-85, ГОСТ Р 52134-2003 и другие.

Основные требования ГОСТ, предъявляемые к трубам из полипропилена

ГОСТ Р 52134-2003 «Трубы напорные из термопластов … Общие технические условия» регламентирует:

  • Область применения: трубы из термопластов круглого сечения иприменяются для транспортировки питьевой и технической воды, предназначены для обустройства систем ХВ и ГВС, отопления жилых и нежилых зданий.
  • Основные параметры и размеры приведены в документе в табличном виде, в этом параграфе содержатся данные о том, какие согласно ГОСТ 52134 2003 труба полипропиленовая должна иметь наружные и внутренние диаметры, толщину стенок, допустимые отклонения и т.п.
  • Технические требования: большой параграф содержит характеристики, требования к надежности, сырью, материалам, комплектующим, рекомендации по комплектности,, упаковке.
  • Требования по безопасности и охране окружающей среды: это раздел указывает классы опасности при производстве труб, содержит ссылочные требования.
  • Правила приемки: здесь говорится о методах испытаний, размерах партий, порядке отбора образца труб и фитингов для тестовых проверок и т.д.
  • Методы контроля: раздел регламентирует порядок проведения испытаний изделий.

Большими и важными разделами также являются: транспортировка, условия хранения,  монтаж труб. Кроме того, к ГОСТ прилагаются различные расчетные таблицы.

СНиП монтаж полипропиленовых труб. Полипропиленовые трубы: ГОСТ, СНиП и проверка качества

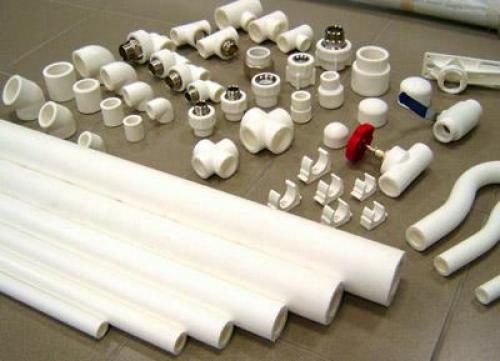

Трубы и комплектующие к ним

Что регламентируют СП, СНиПы

Своды правил, строительные нормы и правила устанавливают регламенты на проектирование, монтаж и эксплуатацию,исистем, в том числе из полипропиленовых труб. Смонтированные с учетом требований СП и СНиП полипропиленовые трубы будут работать наиболее эффективно и долговременно.

СНиП монтаж полипропиленовых труб. Полипропиленовые трубы: ГОСТ, СНиП и проверка качества

Труба ПП: ГОСТ, СНиП и большинство остальных нормативных документов сегодня переведено в электронный вид

Как выбрать полипропиленовые трубы?

Запретов на самостоятельнуюв своем доме не существует, поэтому, в принципе, человеку, владеющему навыками монтажа и имеющему представление о проектировании сантехнических систем, можно самому приобрести трубы и комплектующие к ним и осуществить прокладку.

СНиП монтаж полипропиленовых труб. Полипропиленовые трубы: ГОСТ, СНиП и проверка качества

При наличии опыта и специальных инструментов прокладку труб можно произвести самостоятельно

Специалисты по установке трубопроводных систем сами приобретают необходимые комплектующие и предоставляют комплексную гарантию на выполненные работы (материалы + монтаж).

  1. внимательно изучить сертификат на полипропиленовые трубы в магазине, в нем обязательно должна содержаться информация о классе эксплуатации изделия согласно Госстандарту, существует 6 классов ПП труб:
КлассНазначение полипропиленовых труб для отопления и водоснабжения
1Горячее водоснабжение (600)
2Горячее водоснабжение (700)
3Низкотемпературное напольное отопление (600)
4Высокотемпературное напольное и низкотемпературное радиаторное отопление (700)
5Высокотемпературное радиаторное отопление (900)
ХВХолодное водоснабжение
  1. оценить качество исполнения труб и фитингов: наружная и внутренняя поверхности труб должны быть гладкими, сечение должно иметь идеально круглую форму; не допускается присутствие в материале раковин, трещин, заусенцев и пузырьков; цветные модели должны иметь равномерную окраску;
  2. поинтересоваться о гарантии на изделия, любая труба и комплектующие к ней должны быть наделены гарантией поставщика.

Важно учитывать, что допустимая температура хранения полипропиленовых труб не ниже – 200С. Поэтому не стоит покупать продукцию зимой на улице или в неотапливаемых магазинах.

СНиП монтаж полипропиленовых труб. Полипропиленовые трубы: ГОСТ, СНиП и проверка качества

Внешний осмотр труб и комплектующих должен удовлетворять покупателя

Полипропиленовые трубы просты в монтаже, надежны, эстетичны. На них заявлен большой срок эксплуатации – 50 лет. Но необходимо помнить, что долговременное безаварийное использование трубопроводных систем, смонтированных с соблюдением нормативов, возможно только при нормальных условиях.

С. 13330.2019 doc. С. 13330.2020

Внутренние санитарно-технические системы зданий

Статус: действует
Название рус.: Внутренние санитарно-технические системы зданий
Название англ.: Internal sanitary-technical systems
Дата добавления в базу:
Дата актуализации:
Дата введения:
Область применения: Свод правил распространяется на монтаж внутренних систем холодного и горячего водоснабжения, отопления, канализации, водостоков, вентиляции, кондиционирования воздуха, тепло и холодоснабжения, теплогенераторов (котельных, интегрированных в здания) общей мощностью до 360 кВт с давлением пара до 0,07 МПа (0,7 кгс/см2) и температурой воды до 388 К (115 градусов Цельсия) при строительстве и реконструкции предприятий, зданий и сооружений, а также на изготовление воздуховодов, узлов и деталей из труб.

СНиП инженерные сети.

6.16 При наземном размещении необходимо предусматривать защиту коммуникаций от механических повреждений и неблагоприятного атмосферного воздействия.

Наземные коммуникации следует размещать на шпалах, уложенных в открытых лотках, на отметках ниже планировочных отметок площадок ( территории ) . Допускаются другие виды наземного размещения ( в каналах и тоннелях, укладываемых на поверхность территории или на сплошную подсыпку, в каналах и тоннелях полузаглубленного типа, в открытых траншеях и др. ) .

6.17 Трубопроводы для горючих газов, токсичных продуктов, трубопроводы, по которым транспортируются кислоты и щелочи, а также трубопроводы бытовой канализации не допускается размещать в открытых траншеях и лотках.

6.18 Наземные коммуникации не допускается размещать в пределах полосы, отведенной для укладки подземных коммуникаций в траншеях и каналах, требующих периодического доступа к ним при эксплуатации.

Надземные коммуникации

6.19 Надземные коммуникации следует размещать на опорах, эстакадах, в галереях или на стенах зданий и сооружений.

6.20 Пересечение кабельных эстакад и галерей с воздушными линиями электропередачи, внутризаводскими железными и автомобильными дорогами, канатными дорогами, воздушными линиями связи и радиофикации и трубопроводами следует выполнять под углом не менее 30°.

6.21 Не допускается размещение надземных коммуникаций:

а ) транзитных наружных трубопроводов с легковоспламеняющимися и горючими жидкостями и газами по эстакадам, отдельно стоящим колоннам и опорам из горючих материалов, а также по стенам и кровлям зданий за исключением зданий I, II, IIIа степеней огнестойкости с производствами категорий В, Г и Д ;

б ) трубопроводов с горючими жидкими и газообразными продуктами в галереях, если смешение продуктов может вызвать взрыв или пожар ;

в ) трубопроводов с легковоспламеняющимися и горючими жидкостями и газами по сгораемым покрытиям и стенам ; по покрытиям и стенам зданий категорий А и Б по взрывопожароопасности ;

г ) газопроводов горючих газов: по территории складов легковоспламеняющихся и горючих жидкостей и материалов.

Примечание - Трубопровод является транзитным по отношению к зданиям, технологические установки которых не производят и не потребляют жидкостей и газов, транспортируемых по указанному трубопроводу.

6.22 Надземные трубопроводы для легковоспламеняющихся и горючих жидкостей, прокладываемые на отдельных опорах, эстакадах и т.п., следует размещать на расстоянии не менее 3 м от стен зданий с проемами, от стен без проемов это расстояние может быть уменьшено до 0,5 м.

Размещение надземных газопроводов следует предусматривать с учетом требований СП 62.13330.

6.23 На низких опорах следует размещать напорные трубопроводы с жидкостями и газами, а также кабели силовые и связи, располагаемые:

а ) в специально отведенных для этих целей технических полосах ;

б ) на территории складов жидких продуктов и сжиженных газов.

6.24 Высоту от уровня земли до низа труб ( или поверхности их изоляции ) , прокладываемых на низких опорах на свободной территории вне проезда транспортных средств и прохода людей, следует принимать, не менее:

Размещение трубопроводов диаметром 300 мм и менее на низких опорах следует предусматривать в два ряда или более по вертикали, максимально сокращая ширину трассы сетей.

Источник: https://domastroevo.ru/stati/snip-raboty-santehnicheskie-raboty-4-obshchie-polozheniya

СНиП монтаж трубопроводов отопления. Снип монтаж систем отопления

Система отопления должна присутствовать в каждом доме. При этом крайне важно, чтоб на каждом этапе ее установки четко соблюдались все правила установки радиаторов отопления – нарушения любого из них может повлечь серьезные нарушения в работе системы и даже привести к повреждению оборудования.

Сантехнические работы СНиП. 4 Общие положения 05

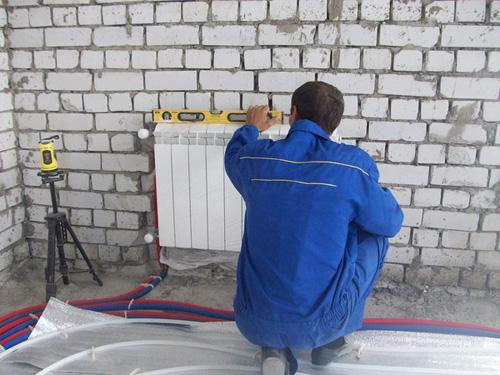

Установка радиатора управления

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип. Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

  • боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
  • диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
  • нижнее подключение . Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.

Сантехнические работы СНиП. 4 Общие положения 06

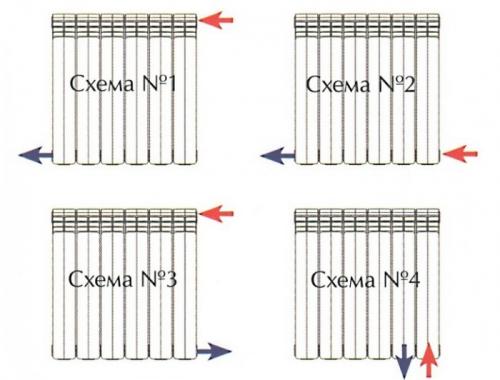

Варианты подключения радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Сантехнические работы СНиП. 4 Общие положения 07

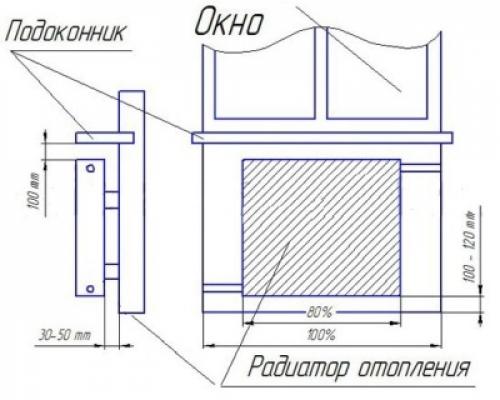

Схема установки радиатора отопления

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

  • согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
  • столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления ? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
  • если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.
