Двойная розетка состоит из двух штепселей, но устанавливается в один подрозетник. С применением определенных инструментов самостоятельно установить изделие несложно, нужно только соблюдать некоторые правила.

Инструменты для установки двойной розетки

Набор инструментов, необходимых для присоединения двухгнездовой розетки:

• отвертка, по размеру соотносимая с шурупами конструкции;
• отвертка, покрытая диэлектриком;
• кабель (при замене изделия не потребуется);
• перфоратор;
• розетка;
• ножик;
• саморезы;
• кусачки;
• мультиметр.

Что нужно знать перед тем, как подсоединять двойную розетку?

Перед тем, как приступать к установке конструкции необходимо провести некоторые предварительные мероприятия:

• выбор места для розетки;
• прокладка кабеля;
• монтаж подрозетника;
• выбор определенного типа розетки.

Выполнить установку устройства самостоятельно будет проблематично без представления о том, чем в электрике являются фаза и ноль. Так называются проводники электричества в розетке. Через фазный электропровод подается ток, нулевой же служит для защитного зануления конструкции. В новых видах розеток встречается и третий кабель – защитный нулевой, дополнительно оберегающий изделие и предотвращающий замыкание.

Обычно фаза располагается справа, но не лишним будет проверить ее положение. Для этого воспользуйтесь специальной отверткой-тестером или мультиметром. Руки необходимо обезопасить резиновыми перчатками. При тестировании отвертка укажет на местонахождение фазного провода световым сигналом. После проведения измерений линию обязательно нужно обесточить.

В помещении, где предусмотрено заземление, у розетки также имеется заземляющий контакт. «Земля» присоединяется только к центральной клемме прибора.

Установка двойной розетки schneider electric. Розеток много не бывает: Правило «Плюс одна»

Любые опытные электрики знают, что много розеток не бывает! И они абсолютно правы, так как при любом даже самом правильном проектировании электропроводки и ее монтаже все равно в дальнейшем наступает момент, когда где-то не будет хватать розетки. Поэтому при планировании электропроводки надо пользоваться одним хорошим правилом, называемым «плюс одна». То есть там, где по всем нормам и предварительным прикидкам нужна одна розетка, надо смело ставить две. Там, где две, там смело 3 и так далее. На кухонных фартуках, в местах расположения аудио- и видеотехники, возле всех письменных столов смело надо устанавливать блок из трех розеток плюс компьютерную, а там, где находится телевизор, то еще и антенную.

Необходимый минимум розеток в месте расположения телевизора

Некоторые электрики экстракласса, очередь на услуги которых измеряется уже годами, в любой жилой комнате устанавливают не менее 3 блоков из 4 розеток, причем в нужных местах, а не за планируемой мебелью. На этапе монтажа это выливается в бо́льшие расходы, зато потом следуют десятки лет комфортной жизни без удлинителей, являющихся всегда источником повышенной опасности. Исключением из правила «плюс одна» являются только выделенные линии, предназначенные только для конкретных потребителей: стиральные и посудомоечные машины, проточные электронагреватели, электроплиты, кондиционеры, системы безопасности (сигнализация и видеонаблюдение). К таким потребителям прокладывается отдельный кабель от щитка, а розетки иногда выделяют другим цветом, например, красным, подчеркивающим их «особый статус».

Схема подключения двойной розетки. Что из себя представляет двойная розетка?

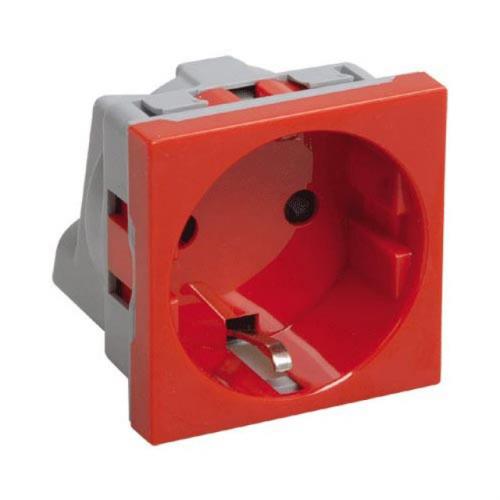

Двойная розетка представляет собой устройство в виде пластикового корпуса разного дизайна с рабочей частью. Внутри корпуса находятся все клеммы, пружины для вилки, контакты, заземляющие элементы, позволяющие снять напряжение с приборов, обезопасить их использование. Современные розетки выпускаются следующих типов:

• французские с третьим дополнительным штырьком,
• американские, имеющие боковые прорези,
• розетка-двойная с крышкой для установки на улице или в помещении с высоким уровнем влажности,
• немецкие с заземляющими контактами (распространенные на территории России).

Корпус с лицевой стороны по центру имеет два углубления с отверстиями под штыри вилки. У одинарной розетки углубление предусмотрено одно, у тройной их 3. По бокам углубления идут выступы в виде металлических пластинок, с обратной стороны рабочие элементы. Розетка двухместная может быть установлена самостоятельно. Монтаж электрофурнитуры лучше планировать во время ремонта, чтобы розетку можно было слегка утопить в стене, используя подрозетник, т. е. сделать ее «скрытой». Если замена требуется после ремонта, то можно выбрать специальные компактные модели удобные в эксплуатации.

Подключение двойной розетки не очень сложное, для установки используется пластиковый стакан, сама конструкция крепится болтами. Предварительно розетку надо разобрать, первой крепят рамку с рабочим механизмом, используя установленный ранее подрозетник. Сверху конструкцию будет закрывать декоративная накладная крышка. Перед началом работ необходимо обесточить квартиру и позаботиться о собственной безопасности.

Как подключить двойную розетку с четырьмя проводами. Сборка розетки с четырьмя проводами и для чего они нужны

Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.

Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.

Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.

Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.

Источник svouimirukami.ru

Разобраться какие провода подключать весьма просто.

Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.

После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.

Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.

Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.

В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.

Источник: https://remont.ru-best.com/dizayn/shema-podklyucheniya-dvoynoy-rozetki-s-zazemlenie-i-bez-tipy-dvoynyh-rozetok

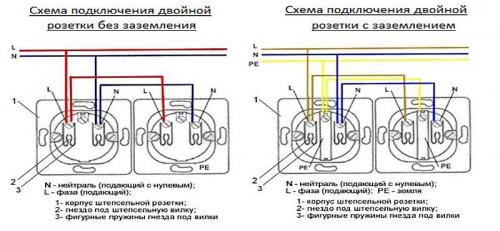

Как подключить двойную розетку без заземления. Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.

Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания.

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.

Двойная розетка в один подрозетник легранд. Подготовительные работы

После выбора схемы подключения и места монтажа, потребуется выполнить еще несколько обязательных действий. В большинстве случаев моноблоки устанавливаются на место старого устройства. С этой целью потребуется демонтировать имеющуюся одиночную розетку и установочную коробку.

Перед началом демонтажа нужно обесточить квартиру с помощью автоматических выключателей. После этого розетку можно демонтировать. Эта процедура выполняется легко: от клемм отсоединяются проводники и выкручиваются лапки, фиксирующие прибор. Новая розетка тоже разбирается на основные конструктивные элементы.

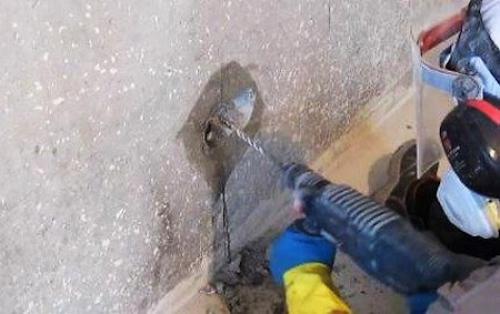

Если монтаж двойной розетки в один подрозетник планируется на новом месте, в стене нужно просверлить новое отверстие. Для этого на перфоратор устанавливается коронка. Ее диаметр должен быть немного больше, чем подрозетник. Сверление бетона осуществляется в ударном режиме, кирпича и гипсокартона – в обычном. Отверстие должно быть такой глубины, чтобы подрозетник становился заподлицо с поверхностью стены. Остатки материала из середины аккуратно вычищаются молотком и зубилом, чтобы не повредить подведенный провод.

Далее все кабели заводятся в подрозетник через монтажные отверстия. Затем установочную коробку можно вставлять в посадочное место. Дорогие изделия крепятся с помощью боковых держателей, которые идут в комплекте или приобретаются отдельно. Модели попроще закрепляются с помощью шурупов.

Дополнительная фиксация обеспечивается алебастром, который закладывается в нишу перед установкой коробки. Одновременно производится выравнивание изделия с помощью строительного уровня. Излишки раствора убираются шпателем или ножом. После полного высыхания можно приступать к установке розетки.
