После того как подрозетники будут установлены необходимо подготовить кабель для перемычек. Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.

Соединение розеток шлейфом предусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.

При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа». В данном примере используется кабель с тремя жилами: «фазы» – коричневого цвета, «нуля» – синего цвета и «земли» – желто-зеленая расцветка.

В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку. Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т.д., пока не подключим все розетки.

Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.

Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.

Однако в целях соблюдения норм электробезопасности выполняя подключение розеток шлейфом необходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.

Ответвление заземляющей жилы выполняется одним из самых испытанных и надежных соединений – опрессовкой. Таким образом, после обычной скрутки, соединения проводов способом опрессовки гильзой и изолирования сохраняется по всей длине проводника постоянный надежный контакт.

Важное замечание ! Соединение розеток шлейфом допустимо только в том случае, если гарантирована целостность нулевого защитного проводника РЕ. То есть каждая розетка подключается к сети заземления не шлейфованием, а отдельным ответвлением.

Сколько розеток можно подключить шлейфом. Способы подключения розеток

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.

Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.

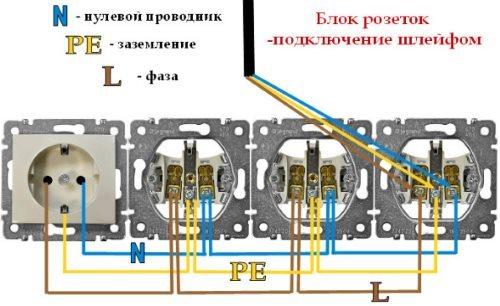

Подключение розеток шлейфом без распределительных коробок. Схемы подключение розеток шлейфом

Соединяют розетки шлейфом несколькими способами;

— радиальное подключение или подключение звездой используется при монтаже электропроводки в домах и квартирах. При таком монтаже розеток, каждая розетка подключена к распределительной коробке или к электрощиту отдельной линией и устанавливаются они в одном месте, рядом.

Этот способ характеризуется большой надежностью и безопасностью, но из-за необходимости в дополнительном кабели он считается самым затратным. Штробу для такого способа параллельного соединения можно делать одну широкую для всех кобелей. Если розетки предназначены для больших нагрузок, то необходим именно этот способ монтажа;

— кольцевая схема соединения представляет собой подключение розеток с двух сторон, то есть на кольцо. Такой вид соединения увеличивает надежность, безопасность и экономичность электропроводки. Но в нашей стране этот метод практически не используется, хотя за рубежом он достаточно популярен;

— подключение розеток шлейфом (параллельно) делают с целью снижения затрат на кабель, но в этом случае снижается надежность и безопасность электропроводки. При таком варианте подключения нужно предусмотреть чтобы суммарная мощность нагрузок потребителей шлейфа розеток не превышала допустимый ток кабеля.

Подключение розеток шлейфом

Для соединений шлейфом нужно предусмотреть, чтобы суммарная мощность нагрузок шлейфа розеток не превышала допустимый ток кабеля. Здесь допустимая нагрузка на одну розетку ниже, чем у одиночной розетки с отдельной линией или розетки подключённой по радиальному способу.

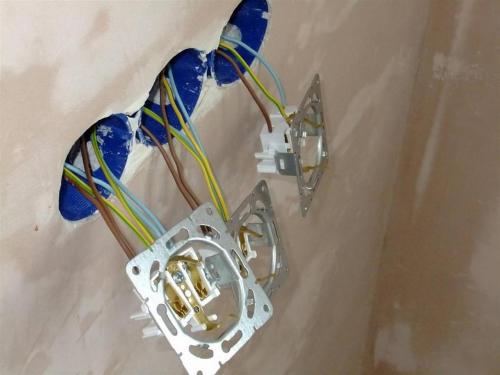

Подключение розеток в квартире. Правильная установка электрических розеток в квартире

Установка электрической розетки – одна из наиболее распространенных домашних хозяйственных работ, связанных с электричеством. Поэтому важно научиться выполнять эту работу самостоятельно, тем более что уровень знаний, требуемый для выполнения этой работы, не превышает уровня знаний физики 9 класса, также эта работа не требует особых физических усилий и наличия сложных инструментов. В этой статье мы подробно рассмотрим, как выполнить правильную установку розеток своими руками.

Подготовка к работе

Определиться с выбором вида розетки

Существует огромное разнообразие электрических розеток, отличающихся по назначению, по типу конструкции, по способу установки и по наличию дополнительных функций. В данном случае мы будем рассматривать розетки, используемые в России и рассчитанные на напряжение 220 В.

В зависимости от вида отличается и способ монтажа розеток.

• Розетка советского образца, без заземления. Данный вид розетки предназначен для электроприборов, корпус которых не требуется заземлять. Основной их недостаток, помимо отсутствия возможности заземления, в том, что вилки современных электроприборов просто не входят в разъемы розеток из-за разницы в диаметрах и наличия боковых выступов. Поэтому в данную розетку можно подключать только электроприборы старого образца или малой мощности с соответствующим типом вилки.
• «Евророзетка» с заземлением. Подходят для всех современных электроприборов. Основные преимущества: плотный контакт, имеется дополнительный контакт для подключения заземляющего провода, что очень важно для исключения риска поражения электрическим током для таких электроприборов, как, например, стиральная машина, холодильник, электроплита, бойлер для воды.
• Розетка для электрической плиты. Как следует из названия, данный тип розеток устанавливается для подключения электрической плиты. Это силовая розетка, способная выдержать подключенную мощность до 7 кВт и более.
• Внутренняя розетка. Устанавливается в специальную коробку, установленную в углублении в стене. Применяется при скрытой электропроводке.
• Наружная (накладная) розетка. Применяется в основном в помещениях с наружной электропроводкой.

Правильное подключение розеток 220в. Установка розетки с заземлением

Розетка с заземлением устанавливается аналогично простым розеткам, единственным исключением является то, что к данному типу электротехнических устройств подводится и подключается жила заземления.

Соответственно для установки простой розетки 220В нам достаточно двужильного кабеля (как в примерах выше), а для розетки с заземлением необходим – трёхжильный.

Розетки с заземлением также могут быть внутренними и наружными и иметь разное количество гнёзд.

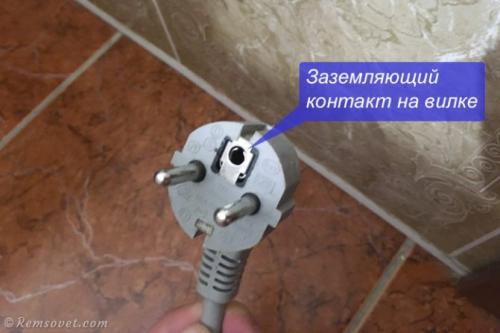

Розетки с заземлением необходимы при подключении любой мощной техники, а также техники, обладающей электронными системами контроля и управления: электрические духовки, варочные панели, современные холодильники, стационарные компьютеры, LED-телевизоры. Также заземления требует техника, рабочий цикл которой непосредственно связан с водой: стиральные и посудомоечные машины, водонагревательные котлы и т.п. Вилки таких устройств имеют специальный заземляющий контакт:

Ниже рассмотрен пример подключения двойной розетки с заземлением «Этюд» производителя Schneider Electric:

Шаг 1.

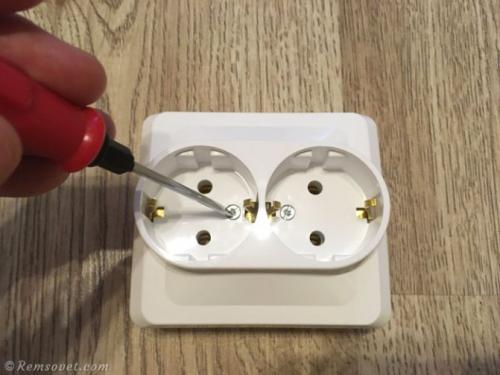

Снимаем декоративную панель:

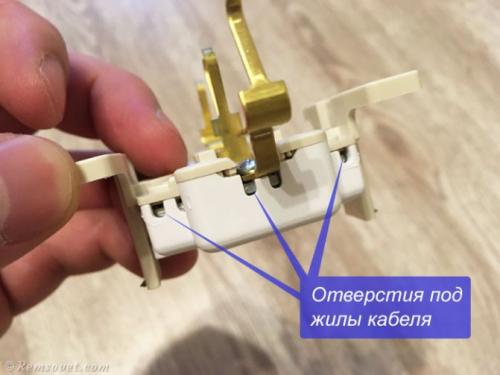

На фото ниже представлены места крепления жил питающего кабеля и болты для их фиксации:

Шаг 2.

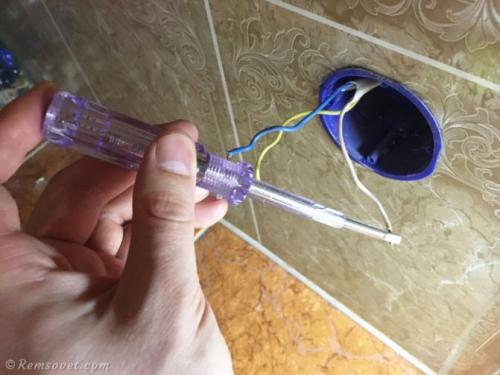

С помощью индикаторной отвёртки убеждаемся в отсутствии напряжения на кабеле:

Шаг 3.

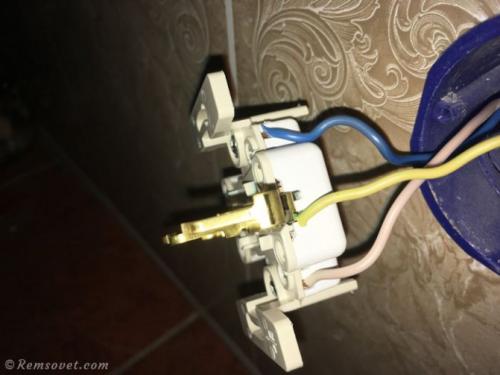

Подключаем кабель к розетке и тщательно фиксируем его жилы:

Шаг 4.

Устанавливаем розетку в подрозетник и фиксируем её:

Шаг 5.

Подключение розетки по цветам. Подключение обычной розетки

Прежде всего, давайте разберем вопрос, как соединить провода на розетке?

Для этого нам необходимо подвести к ней фазный, нулевой и защитный провода. Подключение обычно осуществляется от распределительной коробки, которая часто расположена под потолком выше выключателя освещения на входе в комнату. Но сразу отметим, что это не норма, а негласное правило.

Простое подключение розетки

Итак:

• Прежде чем подключать розетку, нам следует ее установить и, если применяется скрытый способ монтажа проводки, проложить к ней штробы от распредкоробки. Останавливаться на этом не будем,
• Когда установка розетки окончена и выполнены все подготовительные мероприятия, можно приступать непосредственно к подключению. Для этого нам необходимо открыть распределительную коробку. Перед этим следует снять напряжение со всех проводов, расположенных в ней, а лучше сразу отключить вводной автомат на ваш дом или квартиру.
• Вскрыв распределительную коробку, нам следует определить фазный, нулевой и защитный провода от питающего линию кабеля. Если ваша электрическая сеть смонтирована в соответствии с п.1.1.29 ПУЭ, то желто-зеленый провод является защитным, голубой провод – нулевым, а третий провод — фазным.
• Если ваша разводка по дому выполнена «как-нибудь», то приступаем к поиску фазного, нулевого и защитного провода. Для этого следует обеспечить доступ к оголенным частям подводящего провода. Затем развести их в стороны, обеспечив удобство работы.
• Теперь мы можем подать на провода напряжение. Используя двухполюсный индикатор напряжения, определить фазный, нулевой и защитный провода.

Как подключить 4 розетки к одному проводу. Сборка розетки с четырьмя проводами и для чего они нужны

Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.

Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.

Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.

Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.

Источник svouimirukami.ru

Разобраться какие провода подключать весьма просто.

Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.

После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.

Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.

Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.

В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.
