Уложенная теплотрасса своими руками требует одновременного утепления – нельзя сначала проложить трубы под землей, а затем утеплить их. Хотя есть вариант открытой укладки труб отопления бесканальной. Прокладка теплотрассы под землей называется канальной. В частном хозяйстве, где каждая копейка на счету, предпочтение отдается бесканальной прокладке труб, так как при этом нет необходимости проделывать большой объем землеройных работ. Но в этом случае изоляция теплотрассы должна быть более качественной, так как в грунте температура почвы находится на постоянном уровне в несколько градусов, а над землей может быть как +50 0 С, так и -50 0 С.

Укладывать утеплитель на и без того теплые трубы необходимо для того, чтобы:

1. Уменьшить потери теплопроводов в отопительной системе дома или в ГВС – вода должна доставляться в конечную точку с заданной температурой,
2. Не допустить замерзание труб с холодным водоснабжением в зимний период – именно утеплитель решает, замерзнет вода в трубах или нет.

Зависимость температуры поглощения от количества слоев теплоизоляции при разных температурах теплоносителя

Трубы ГВС, отопления или подачи холодной воды имеют цилиндрическую форму, и общая площадь труб представляет собой огромный полигон для тепловых потерь. Чем больший диаметр имеет теплотрасса, тем больше тепла теоретически будет уходить в окружающее пространство. В таблице ниже показана зависимость тепловых потерь от разницы температур в трубе и на ее поверхности (параметр Δt°), от слоя теплоизоляции и от диаметра труб теплотрассы.

Для утеплителей работает коэффициент теплопроводности λ = 0,04 Вт/м•°С.

Толщина, которую может иметь изоляция теплотрассы, ограничивается условиями ее эксплуатации, и даже самый толстый утеплитель, уложенный в несколько слоев, будет пропускать некоторое количество тепла. Поэтому рекомендуется не увеличивать в диаметре утеплённую трубу, а использовать утеплители с минимальным коэффициентом теплопроводности.

Утепление теплотрассы скорлупой

Монтируя тепломагистраль, есть вероятность того, что одного утепления трассы будет недостаточно, и тогда применяют принудительный подогрев трубопровода, например, греющий кабель.

1. Термоизоляция трубопровода должна иметь гидрофобные свойства, так как влажный слой утеплителя не удержит тепло, а будет способствовать более активной его отдаче в грунт или в атмосферу,
2. Наружное утепление необходимо защищать от физического повреждения, от дождя и снега, от солнечных лучей и от ветра – все эти факторы разрушают материал изоляции.
3. Выбирая стройматериал, необходимо, чтобы диапазон его эксплуатационных температур совпадал с сезонными температурами в регионе,
4. Длительность эксплуатации – следующее требование в теплоизоляционным материалам,
5. Укладывать или крепить теплоизоляцию должно быть легко, доступ к трубам не должен быть затруднен другим оборудованием или предметами,
6. Материал термоизоляции должен быть химически пассивным.

Связанные вопросы и ответы:

Утепление теплотрассы. Разновидности теплоизоляторов

Ниже представлены основные материалы для теплоизоляции коммуникаций:

• вата.

Основательное утепление труб отопления

Для утепления труб отопления на улице применяется специальная минеральная вата. Минвата для труб отопления бывает нескольких видов:

1. Базальтовая – изготавливается из горной породы с высоким содержанием базальта. Особенностью этого утеплителя является его высокая устойчивость к нагреванию, рабочая температура достигает 650 градусов по Цельсию. Базальтовая вата не вступает в реакции с химическими составами и не выделяет токсичных веществ при нагревании.
2. Стекловолокно – основным компонентом является кварцевый песок. Он используется не только в чистом виде. Из песка изготовляется стекло, которое также входит в состав этого утеплителя. Этот материал может применяться только для утепления наружных труб, так как температура их эксплуатации составляет меньше двухсот градусов, около 180.

Минусом такого утепления труб отопления является склонность материала напитывать влагу, что сводит на нет все ее теплоизоляционные характеристики. Как же утеплить трубы отопления на улице, чтобы избежать намокания минеральной ваты? Именно с этой целью в тандеме с базальтовой- или стекловатой применяется гидроизоляция.

Она должна исключить контакт утеплителя с влагой, так как утепление труб отопления на улице возможно благодаря пористой структуре ваты. А когда воздушные полости заполняет вода, то температура теплоносителя через самый лучший проводник, воду, передается воздуху. Поэтому, архиважно защитить слой утеплителя от воздействия влаги.

Самый простой способ – это обернуть утепленную магистраль рубероидом, который можно закрепить проволокой. Дёшево и сердито, зато метод проверенный многолетней практикой. При этом в качестве гидроизоляции можно использовать любой водонепроницаемый материал, обладающий достаточной устойчивостью к механическим воздействиям;

• пенопласт.

Пенополистирол

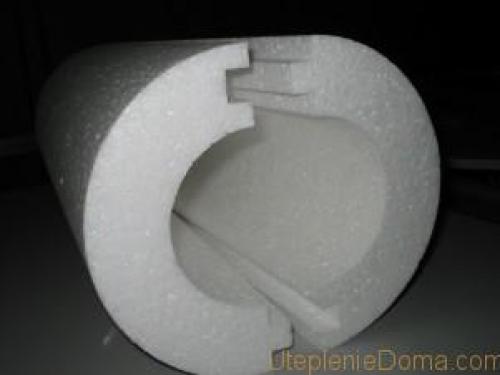

Для коммуникаций изготавливаются специальные формы, повторяющие их геометрию. Обычно, это кольцо, состоящее из двух частей. В каждой части есть пазовое соединение, что создает дополнительный барьер на пути влаги.

Пенопласт почти не впитывает влагу и с этим «почти» могут возникнуть проблемы, так как утеплять трубы отопления в земле нужно абсолютно влагонепроницаемыми материалами.

Хотя есть особый вид пенополистирола, который называется «экструзионный». Он плотнее, чем обычный пенопласт, и полностью водонепроницаемый.

К этой группе утеплителей можно также отнести пенополиуретан. Они близки по своему составу. Такие материалы могут быть как отдельными элементы утепления, так и частями единой конструкции многослойной трубы для отопления. Также возможно нанесения вышеупомянутых составов в жидком виде. Для этого задействуются специальные компрессоры, при помощи которых утеплитель напыляется на рабочую поверхность. В этом случае преимуществом является полная герметичность утеплительного слоя;

• вспененный утеплитель для отопительных труб.

Это изделия в виде чехла. В качестве материала применяют: каучук, пенополистирол или полиуретан. Их внутренний диаметр совпадает со стандартными размерами отопительных контуров. Для того чтобы одеть такой чехол, предусмотрен продольный разрез, который в дальнейшем склеивается. Для этого на торец разреза наносится специальный клеящий состав;

• отражающая обмотка труб отопления.

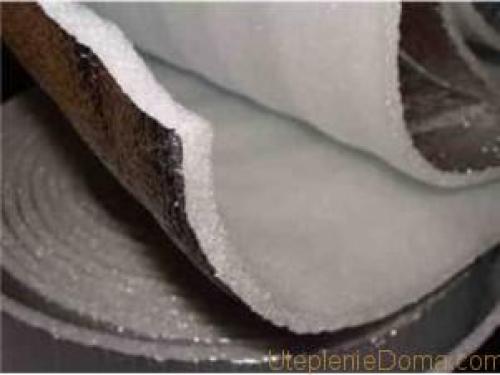

Пенофол – отражающая изоляция

Название говорит само за себя. Суть заключается в отражении теплых потоков благодаря зеркальной поверхности утеплителя. Для этого используют алюминиевую фольгу. Ее наматывают поверх основного утеплителя и закрепляют при помощи металлической проволоки, или хомутов. Утеплители для труб отопления с фольгой выполняют одновременно несколько функций:

1. отражает теплые потоки обратно к контуру;
2. не пропускает холод снаружи;
3. защищает от ветра и влаги.

Также фольга используется в тандеме со вспененным полиэтиленом или полиуретаном. Например, пенофол, который состоит из синтетического слоя вспененного утеплителя и приклеенного к нему слоя фольги. Он выпускается в рулонах разной ширины и применяется не только для изоляции коммуникаций, а и для создания эффекта «термоса» при утеплении помещений;

• краска.

Достаточно новый вид утеплителя. Впервые он был применен для космических модулей. Перед конструкторами стояла задача создать эффективный теплоизолятор с минимальным весом, так как при запуске космических кораблей и спутников каждый грамм имеет значение. Нескольких миллиметров такой краски достаточно, чтобы заменить более толстый слой из других утеплителей. Она широко применяется для утепления тепломагистралей.

Утепление теплотрассы минватой технология. Мой лучший вариант

Итак, это не инструкция, а просто моё мнение, но, тем не менее, я этот способ использовал не один год — минеральная (базальтовая) вата. Давайте начнём с определения минваты — она может быть стеклянной, шлаковой или каменной (базальтовой). Плотность укладки напрямую зависит от ваших усилий, да, собственно говоря, это и не имеет особого значения (если, конечно, не спрессуете вату).

Разная минеральная вата

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!

Утепление труб теплотрассы. Для чего нужна термоизоляция труб и основные требования к ней

Казалось бы, нонсенс – зачем утеплять и без того почти всегда горячие трубы отопительной системы? Возможно, кого-то может ввести в заблуждение своеобразная «игра слов». В рассматриваемом случае, конечно, корректнее будет вести разговор, оперируя понятием «термоизоляция».

Термоизоляционные работы на любых трубопроводах преследуют две основные цели:

• Если трубы используются в системах отопления или горячего водоснабжения, то на первый план выходит снижение тепловых потерь, поддержание требуемой температуры перекачиваемой жидкости. Этот же принцип справедлив и для производственных или лабораторных установок, где по технологии требуется поддержание определенной температуры передаваемого по трубам вещества.
• Для трубопроводов холодного водоснабжения или канализационных коммуникаций главным фактором становится именно утепление, то ест недопущения падения в трубах температуры ниже критической отметки, предотвращения промерзания, ведущего к выходу системы из строя и деформации труб.

Кстати, такая мера предосторожности требуется и для теплотрасс, и для труб ГВС – никто полностью не застрахован от аварийных ситуаций на котельном оборудовании.

Сама цилиндрическая форма труб предопределяет весьма немалую площадь постоянного теплообмена с окружающей средой, а значит – значительные теплопотери. И они, естественно, растут по мере повышения диаметров трубопровода. Приведенная ниже таблица наглядно показывает, как изменяется величина теплопотерь в зависимости от разницы температур внутри и снаружи трубы (столбец Δt°), от диаметра труб и от толщины термоизоляционного слоя (приведены данные с учетом использования утеплительного материала со средним коэффициентом теплопроводности λ = 0,04 Вт/м×°С).

Толщина слоя теплоизоляции. мм	Δt.°С	Внешний диаметр трубопровода (мм)
		15	20	25	32	40	50	65	80	100	150
Величина тепловых потерь (на 1 погонный метр трубопровода. Вт).
60	9.4	10.6	12	13.7	14.9	17.3	20	22	27	37

По мере роста толщины слоя изоляции общий показатель теплопотерь снижается. Однако, обратите внимание, что даже достаточно толстый слой в 40 мм не исключает теплопотерь полностью. Вывод один – необходимо стремиться к тому, чтобы использовать утеплительные материалы с минимально возможным коэффициентом теплопроводности – это одно из главных требований к термоизоляции трубопроводов.

Иногда требуется и система подогрева трубопроводов!

При прокладке водопроводных или канализационных коммуникаций случается, что в силу особенностей местного климата или конкретных условий монтажа одной термоизоляции явно недостаточно. Приходится прибегать к принудительному, к установке греющих кабелей – подробнее эта тема рассмотрена в специальной публикации нашего портала.

• Материал, который используется для термоизоляции труб, по возможности, должен обладать гидрофобными качествами. Мало току будет от утеплителя, пропитавшегося водой – он и теплопотерь не предотвратит, и сам вскоре разрушится под действием отрицательных температур.
• Термоизоляционная конструкция должна иметь надежную внешнюю защиту. Во-первых, она нуждается в защите от атмосферной влаги, особенно если применен утеплитель, способный активно впитывать воду. Во-вторых, материалы следует закрыть от воздействия ультрафиолетового спектра солнечного света, действующего на них губительно. В-третьих, не следует забывать про ветровую нагрузку, способную нарушить целостность термоизоляции. И, в-четвертых, остается фактор внешнего механического воздействия, ненамеренного, в том числе со стороны животных, или из-за банальных проявлений вандализма.

Такое утепление теплотрассы вряд ли эффективно, да и вид портит

Кроме того, для любого хозяина частного дома, наверняка, небезразличны и моменты эстетичного внешнего вида проложенной теплотрассы.

• Любой применяемы на теплотрассах термоизоляционный материал должен иметь диапазон рабочих температур, соответствующий реальным условиям применения.
• Важное требование к утеплительному материалу и внешней его облицовке – это долговечность использования. Никому не захочется возвращаться к проблемам термоизоляции труб даже раз в несколько лет.
• С практической точки зрения одним из основных требований выступает простота монтажа термоизоляции, причем в любом положении и на любом сложном участке. Благо, в этом плане производители не устают радовать удобными в применении разработками.
• Важное требование к термоизоляции – ее материалы должны и сами быть химически инертными, и не вступать ни в какие реакции с поверхностью труб. Подобная совместимость – залог длительности безаварийной эксплуатации.

Вопрос стоимости бывает тоже очень важен. Но в этом плане разброс цен у специализированных– очень большой.

Утепление теплотрассы пенополиуретаном. Преимущества ППУ теплоизоляции

Изоляция из пенополиуретана на трубах и их использование имеет следующие преимущества перед другими технологиями:

В быту широко используется в качестве утеплителя поролон из пенополиуретана, вспененный материал его твердый аналог, относится к классу пенопластов — материалов, имеющих в своей структуре воздушные ячейки.
Качественное заводское изготовление продукции позволяет опускать трубопроводы непосредственно в грунт, под воду без дополнительных приспособлений.
Среди аналогов — поливинилхлоридных, фенол-формальдегидных, карбамидно-формальдегидных и полистирольных пенопластов полиуретановый имеет наименьшую теплопроводность (0,02 Вт./м.*К.) — почти в два раза меньшую, чем у пенопласта.
При монтаже трубопровода с готовой теплоизоляцией существенно возрастает скорость работ, предприятия изготавливают готовые фасонные изделия в теплоизоляции (тройники, отводы, переходы, ответвления) для упрощения монтажа.
Теплоизолирующий слой, нанесенный в заводских условиях, является герметичным и качественно выполненным, одним из его важных дополнительных свойств является обеспечение надежной защиты от коррозии.
Наличие встроенных индикаторных проводников из меди позволяет обнаруживать участки теплоизоляции с высокой влажностью — это упрощает ремонтно-восстановительные работы в случае повреждения линии.
Трубопроводы ППУ рассчитаны на длительную эксплуатацию без технического обслуживания в течение минимального срока в 30 лет. Для его увеличения оцинкованную оболочку часто покрывают специальными защитными составами (лаками, красками, полимерами), которые в процессе эксплуатации выполняет антикоррозионные функции и могут неоднократно возобновляться.

Утепление теплотрассы минватой и стекловолокном. Стеклоткань

марки харктеристики доставка

Стеклоткань производят различных марок и типов. Стеклоткань конструкционная, стеклоткань для производства стеклопластика, стеклоткань для строительства, стеклоткань для изоляции теплопроводов  и труб теплотрасс,  электроизоляционная, марки т 23 т 10 т 13 т 11 т 25 т 14 т 80 э 200 э3 200 эз 200 тср 100 тср140 тср 200.

Мы предлагаем самую распространенную и востребованную стеклоткань для изоляции трубопроводов.

Стеклоткань негорюча, не подвергается коррозии, имеет высокую хим - стойкость.

Диапазон температур применения от -200°С до +550° С.

Эта стеклоткань имеет лучшие характеристики и производится по госту. Основное применение этой стеклоткани изоляция поверх теплоизоляции на системах отопления, трубах теплотрасс, на различных трубопроводах. Стеклоткань удобна в применении, идеальна как обмотка массивной теплоизоляции из минеральной / каменной / стекло ваты.

Конструкционная особенность такой стеклоткани в том, то она имеет очень плотное плетение, которое придет стеклоткани очень большую механическую прочность. Этот вид стеклоткани применяют для строительства самолетов.

Единственный враг стеклоткани это солнце. Если есть потребность надежно защитить трубопровод от воздействия внешней среды, то мы, как производитель, рекомендуем применять для изоляции трубопроводов Фольма-ткань, ее срок службы гораздо дольше, за счет слоя алюминиевой фольги нанесенного поверх стеклоткани.

Перейдите по этой ссылке чтоб посмотреть ……



Технические характеристики:

Ширина, см: 100

Толщина, мм: 0,100±0,015.

Разрывная нагрузка, Н(кгс), не менее:

основа/уток: 588(60)/588(60).

Длина рулона, не менее, м: 100.

Видео "Приколы". Как утеплить теплотрассу? :))) Так точно не правильно!
