Как подключить двойной сенсорный выключатель. Сенсорный выключатель –, что это такое и где применяется

Как подключить двойной сенсорный выключатель. Сенсорный выключатель –, что это такое и где применяется

Сенсорный выключатель — это электронное устройство, обеспечивающее включение или отключения прибора с помощью сенсорного сигнала – легкого прикосновения, звука, движения, сигнала от пульта – в зоне чувствительности датчика. Механического нажатия клавиши, как на обычном выключателе, не требуется. В этом главное отличие сенсорного выключателя от обычного клавишного.

Такие выключатели применяются в квартире или доме, чаще всего для системы освещения, а также для поднятия жалюзи, штор, открытия гаражных ворот, включения или выключения бытовой техники, регулировки систем отопления.

Стильный внешний вид украсит интерьер, а удобство использования подарит дополнительный комфорт. Такой выключатель встраивается в поверхность электроприбора, например, в настольную лампу. Чтобы включить прибор, достаточно к нему прикоснуться. Также датчик выключателя может управляться пультом, голосом, реагировать на движение, оснащаться таймером, диммером. Таймер поможет сэкономить на электроэнергии, а диммер – создать ту интенсивность освещения, которая вам необходима. Например, создать уютный приглушенный свет для романтического ужина или спокойного вечернего отдыха.

Сенсорный выключатель используется для экономии электроэнергии в местах с большой проходимостью людей. Например, в подъезде. Датчик реагирует на движение, когда жилец попадает в подъезд и через определенное время отключается.

Такой выключатель можно поставить во дворе частного дома, чтобы освещать двор при необходимости. Это позволит сократить расход электричества.

Сенсорными выключателями можно оборудовать офис, для удобства выключения и выключения освещения, закрытия и поднятия жалюзи.

Подключение сенсорного выключателя с конденсатором. Умный ZigBee-выключатель Somgoms без нулевой линии на семисторе: автоматизация дома

Всем привет. Сегодняшний наш обзор будет посвящен одному умному ZigBee выключателю, который мы установим вместо обычного и получим умную люстру в нашем умном доме. Вместо привычного реле, используется симистор, который при работе не издает никаких звуков, в отличие от клацающего реле. Управлять освещением, можно теперь даже не находясь дома имея под рукой только смартфон с выходом в интернет. Можно включать/выключать по расписанию, по детекции движения или даже по автоматизации с рассветом или закатом.  Но самый большой его плюс в том, что его можно устанавливать вместо любого выключателя, нулевая линия ему не нужна.

Упаковка и комплектация

Поставляется в небольшой картонной коробки без логотипов и прочих отличительных знаков. Просто надпись Умный дом. На одной из грани небольшая наклейка с моделью, а именно ZS-TYB1-SF-11ZG-W, указанием количества кнопок (бывают как с одной, так и двумя и тремя выключателями) и вольтаж, в моем случае 220 Вольт.

Внутри у нас находится сам выключатель, инструкция, конденсатор и два винта для крепления.

Инструкция выполнена достаточно качественно, даже не поскупились напечатать ее в цвете. Из инструкции полезное это только схема подключения, QR код для скачивания приложения Smart Life и указание максимальной нагрузки, которая для LED лам не должна превышать 120 Ватт на линию, для энергосберегающих ламп 200 Ватт на линии, а для обычных ламп накаливая до 500 Ватт.

Конденсатор имеет маркировку WQC 475J500VDC.  Согласно даташиту, функции — это «Конденсатор подавления помех из металлизированной полипропиленовой пленки», номинальное напряжение 250 Вольт, емкость до 10 микрофарад. Диапазон рабочих температур от минус 40 до 110 градусов по цельсию.  Минус в нем только один, на контактах нет изоляции, рекомендую посадить их в термоусадку.

Я решил выбрать обычный выключатель, а не с сенсорной кнопкой, как вы видели в прошлом моем обзоре. Так же этот выключатель у нас работает по протоколу ZigBee, а значит для него будет необходим ZigBee шлюз. Ссылку на этот выключатель, а также версию с WiFi, и на ZigBee шлюз я оставлю в описании под видео. Приобрести можно выключатель на 1-2 или 3 кнопки. У меня одна люстра, поэтому только 1 кнопка. Под кнопкой расположились два светодиода индикации работы синий и зеленый.

Размеры выключателя составляют 86 на 86 миллиметров. Глубина 41 миллиметр.  Подрозетник нужен, для нас стандартный, круглый.

Для удобства монтажа, выключатель как бы состоит из двух частей, верхняя часть с кнопкой и сам выключатель. Как видим кнопка включения/выключения расположилась по центру выключателя, но есть места под еще две кнопочки.

Аккуратно поддев верхнюю часть платы, вытаскиваем ее из разъема. Это, по сути, мозги нашего умного выключателя.

За умность девайса отвечать ZigBee модуль ZS2S. Он состоит из чипа RF-процессора (EFR32MG21A020F768IM32-B) и нескольких периферийных компонентов со встроенным стеком сетевых протоколов 802.15.4 PHY / MAC Zigbee .

Снимаем защитную пластинку. Выкручиваем три небольших винтика и достаем нашу плату.

В качестве управляющего элемента, вместо привычного нам уже реле, уставлен симистор ВТА16-800SW. На него производитель не поскупился на довольно большой радиатор. Но если присмотреться, то радиатор просто используется одного вида, для 1-2 и 3 кнопочных версий выключателя.

Пайка и монтаж нормальные, соплей припоя и не смытого флюса я не увидел.



Тут же находится «пищалка», которая пикает при каждом включении и выключении. При желании ее можно просто выпаять. Что кстати я сделал, потому что пищащий выключатель, особенно по ночам — это полное зло!

Монтаж

Перед монтажом проверим работу на демо стенде. Проверить я хочу, насколько нагревается конденсатор. Подключаем его параллельно с лампой, он не только служит для ограничения мерцания лампы, но и для питания умного выключателя, как бы выполняя роль нулевой линии. При включении ли выключении света раздаётся небольшой пик, вот это номер, а я хотел назвать этот выключатель бесшумным. Я попробовал отключить конденсатор, все работает и без него. Я все же буду следовать инструкции и установлю этот конденсатор. В отзывах люди писали, что мол гудит, но, откровенно я ничего не слышу.

 Спустя пол часа конденсатор и выключатель нагрелись очень очень слабо, так, что опасений для установки я не вижу.

В монтаже ничего сложного нет, обесточиваем линию и демонтируем старый выключатель.

Подключаем провода к контактам L и L1, закрепляем наш выключатель в подрозетник болтами из комплекта.

Сенсорный выключатель 220в подключение. Принцип действия и преимущества использования сенсорных отключателей света

Сенсорный выключатель света 220 вольт обеспечивает подачу или выключение света. Подача или отключение происходит за счет сенсорного сигнала.

Воздействовать на сенсор можно так:

• нажатие кнопки на пульте;
• воспроизведение звука;
• невесомое прикосновение;
• легкое движение.

Сенсорный датчик имеет ключевое отличие от механического: не требуется нажимать на кнопку выключателя.

Где еще применяются сенсорные включатели и выключатели

Датчики применяются в частном доме или квартире. Они делают многое:

• создают схему освещения;
• поднимают и опускают шторы/жалюзи ;
• открывают и закрывают ворота ;
• отключают и включают бытовые приборы;
• управляют системой отопления .

Чтобы совершить действие, человеку нужно приложить минимум усилий.

Принцип действия

Сенсорный датчик направляет оповещение на электронную плату. В нем возрастают и меняются колебания, создавая электрический всплеск. Кратковременный всплеск электрического напряжения производит замыкание или размыкание цепи. Эта реакция обеспечивает подключение и отключение устройства. Нагрузка может подаваться поэтапно, это регулирует интенсивность освещения. Это возможно при длительном прикосновении. Подобные по функциям приборы имеют диммеры.

Полезно знать! Сенсорные выключатели, оснащенные диммером, подразумевают применение галогеновых, светодиодных и стандартных ламп.

Как устроен прибор

Выключатель имеет 4 основных компонента:

1. Корпус.
2. Электронная плата.
3. Защитная панель.
4. Сенсорный датчик.

Составляющие могут немного отличаться. Все зависит от выбранной модели, функциональности, производителя и стоимости.

Преимущества сенсоров для выключателя света

Плюсы устройств:

1. Безопасность. Не подвергаются воздействиям влаги и повреждений. Функционируют при подаче команды влажными руками. Дети не трогают.
2. Универсальность. Адаптированы под множество электронных устройств.
3. Простая установка, ее можно произвести на место предыдущего отключателя.
4. Надежность и долговечность. Срок службы выше, чем у стандартного выключателя.
5. При работе не создают шум.
6. Экономится электроэнергия.
7. Заполняет мало места.
8. Можно управлять дистанционно.
9. Выглядят ново.

Минус отключателя – высокая стоимость. Цена одного прибора стартует от 900 рублей. Можно сделать датчик самому и сэкономить, не только финансово но и эстетически.

Виды сенсорных отключателей

Изделия бывают 4 типов:

• емкостный вид;
• оптико-акустический вид;
• вид на пульте управления;
• вид с таймером.

Типы разные по принципу работы, внешнему исполнению, подходят под разные потребности.

Емкостные

Востребованный прибор. Он высокочувствительный, активизируется при приближении людей. Чтобы он заработал, нужно провести рукой рядом с сенсорной поверхностью. Его логично разместить на кухне, так как не нужно прямого контакта для срабатывания датчика.

Достоинства емкостных коммутаторов

Плюсы емкостных изделий:

1. Простота в уходе.
2. Смотрятся стильно и современно.
3. Удобны в практическом применении.

Оптико акустические выключатели

По названию понятно, что приборы реагируют на звук и движение, осуществленное в зоне работы датчика. Если в помещении никого нет, свет отключается.

С пультом регулирования

Модели с пультом регулировки (отправки сигнала) удобны в эксплуатации в квартирах и частных домах с детьми, людьми с ограниченными возможностями. Тогда дети не смогут баловаться, щелкая выключатель. Если не хочется вставать, чтобы отключить технику, опустить шторы, можно нажать на кнопку пульта. Она всегда должна быть рядом.

С таймером

Конкретный режим включения и отключения света реален с таймером. Приборы универсальны, если они с таймером. Пользование дарит комфорт, можно применять все виды ламп: стандартные, галогеновые, светодиодные.

Изделия безопасны. При замыкании отключение происходит автоматически. Есть идникаторы, оповещающие, в каком состоянии сейчас находится устройство (выключено/включено). Можно самостоятельно строить режим работы, программировать активацию и отключение. Расход электрической энергии уменьшается.

Пользователи отмечают современный дизайн устройств, эффективность и надежность.

Критерии выбора устройства

Ключевые показатели для выбора изделия:

1. Количество техники, доступных для подключения к одному механизму.
2. Наличие диммера. Он позволяет управлять уровнем освещения.

Материал корпуса – стекло или пластмасса. Стекло стоит дороже пластмассы. Производителей и моделей на рынке много, поэтому можно подобрать вариант под свои потребности и материальные возможности.

Как подключить сенсорный выключатель без нуля. Умный сенсорный выключатель Moes ZigeBee без нулевой линии

Хочу вас детально познакомить с умным выключателем БЕЗ нулевой линии, а значит мы просто демонтируем старый, не умный, и вставляем этот умный. Никаких переделок, проводов и вообще, по сути знаний в электрике почти не надо. Это сенсорный выключатель на две линии (у продавца бывает и на 1, и на 2, и на 3 линии) работает по протоколу ZigBee. Показать его возможности как в мобильном приложении ТУЯ, так и в работе в системе умного дома Home Assist и ZigBee2MQTT.

Характеристики

Упаковка и комплектация

Компания производитель товаров для умного дома Moes, как всегда, ответственно подходит к упаковке своего товара. В верней части схематически отображён наш выключатель и протокол работы.  На задней части выбранный цвет, доступен белый, черный и золотой, а также количество линий управления. Максимальная нагрузка 600 Ватт для обычной лампы и 120 Ватт для ЛЕД.

Запаковали достаточно надежно, за доставку переживать не стоит.

В комплекте находится инструкция, два винта для крепления и сам выключатель.

Инструкция на немецком и английском языках. Все достаточно подробно и четко описано, да и на качество полиграфии не поскупились.

Цвет акриловой панели можно выбрать, черный, золотой или белый как в моем случае. Количество сенсорных кнопок выключения, так же будут изменяться в зависимости от выбранного количества линий. В моем случае это две сенсорные кнопки. В верхней части значок сопряжения с ZigBee сетью.

Само посадочное место не глубокое всего 2,4 сантиметра, без проблем войдет даже в маленький подрозетник.  На задней части характеристики устройства и подписи к клеммным колодкам.

У меня на две линии, но подключать предлагают к L1 и L3, вместо ожидаемой L2. Вход нулевой линии присутствует, но если у вас его нет, то и подключать не надо, опция так сказать.

Внутренности

Расщёлкиваем верхнюю часть, делается это с неплохим усилием. На обратной стороне акриловой подложке в точках касания сенсорных кнопок наклеены круглые подложки для лучшего контакта акриловой поверхности к сенсорным кнопкам.

Сама поверхность сенсорных кнопок довольно большая, и тут я даже не знаю зачем производители подобного рода выключатели делают круглым виртуальный выключатель, когда площади намного больше.

Умная и силовая часть без проблем разъединяются, 8ми пиновое контактное соединение.

За умность устройства отвечает модуль ZS3L который оснащен 32-разрядным маломощным ядром Arm Cortex-M33 (с тактовой частотой 80 МГц), 768 КБ флэш-памяти и 64 КБ ОЗУ.

Достаем силовую часть, для этого выкручиваем 3 винтика, которые удерживает плату. Монтаж элементов довольно качественный, не смытого флюса я не заметил. Припоя также не поскупились, все дорожки нормально пропаяны, даже та, которая не используется, тоже.

Вместо реле тут используется симистор BTA16-600CW. Максимальный долговременный ток 16 А. Максимальный импульсный ток 160 А. Максимальное напряжение 600 В. Для каждой линии используется свой симистор, радиатор так же присутствует.

Монтаж

С монтажом справится и подросток, тут ничего сложного нет. Отключаем автомат на освещение этой комнаты. Далее демонтируем старый выключатель, тот который был у нас не умным.  В моем случае, так как выключатель на две линии, и нет нулевого провода. То мы видим три провода в нашей коробке. Один из них — это фаза, два других подача напряжения непосредственно на светильники. Включаем автомат и самой простой индикаторной отверткой находим нашу фазу – ее надо подключить к контакту L нашего выключателя. Два оставшихся провода подключаем на L1 и L2. Прикручиваем выключатель к подрозетнику. И защелкиваем переднюю акриловую панель.

Когда свет не включен, на сенсорных кнопках присутствует небольшая синяя подсветка, которая никак не мешает в ночное время. Стоит включить свет, и она пропадает на включенной линии.

Схема подключения сенсорного выключателя для светодиодной ленты. Виды переключателей с чувствительным элементом

Сенсорный выключатель для led-ламп в профиле

LED подсветка отличается от остальных ламп низкой потребляемой мощностью (до 24 V), поэтому ряды диодов соединены с сетью через блок питания. Выбор последнего должен осуществляться с запасом мощности 15–20%. Переключатель находится между ними.

Ленты с одинарными одноцветными кристаллами обходятся обычной кнопкой. В комплекте с цветными LED рядами используются RBG контроллеры. Сенсорный выключатель для светодиодной ленты не предполагает механического усилия для замыкания цепи и имеет ряд преимуществ:

• бесконтактное срабатывание позволяет избежать загрязнения жиром на кухне, машинным маслом в гараже, красками и прочим в мастерской;
• препятствует попаданию влаги в механизм;
• в медицинских учреждениях сокращает контакт врача с потенциально загрязнёнными поверхностями;
• оснащён дополнительным функционалом;
• внешний вид лаконичен, помещаются в алюминиевый профиль вместе с массивом диодов.

Сенсорные выключатели для светодиодных лент представляют собой платы, которые вмещаются в LED профиль (усреднённые габариты 40*10*2 мм), внешние модули в пластиковом корпусе или контроллеры с пультом. В зависимости от длины и мощности ленты выбирают модели соответствующих характеристик:

• входящим и исходящим напряжением;
• ток в режиме ожидания и при нагрузке;
• мощность.

Диммер-выключатель

Для монохромных LED полос используют 2 вида размыкателей различных по принципу работы. В ёмкостных устройствах пружина плотно прилегает к пластине и провоцирует вибрацию от прикосновения, создаёт контакт и включает свет. Если рассеиватель выполнен из оргстекла толщиной больше 1 мм, механизм не сработает. Инфракрасный приёмник реагирует на отражение сигнала от предмета в диапазоне действия оптического датчика (до 100 мм). Если расстояние между чувствительным элементом и защитным экраном больше 5 мм, понадобится отверстие в светорассеивающей линзе или профиль меньшей глубины.

Сенсорные диммеры регулируют яркость освещения от 10% до 100%. Короткое касание (приближение руки) включает и отключает освещение, а длительное — меняет яркость. Принцип работы может быть иным: каждое взаимодействие переключает заранее запрограммированный сценарий освещения. Пульт управления RBG лентами (светодиоды из 3 кристаллов разного цвета) дополнен сенсорным кольцом. Устройство простое и понятное. По мере движения пальца по спектральному кругу меняется оттенок свечения. В этом случае механизм приспособления задействует диоды определённого цвета отдельно или в сочетаниях. Одновременная работа всех кристаллов даёт холодное белое освещение.

При выборе выключателя не стоит обходить вниманием частоту импульсов ШИМ. Если показатель не дотягивает до 300 Гц, будет страдать зрение и нервная система жильцов.

Дополнительные функции:

• адаптивный индикатор реагирует на уровень освещённости в помещении, автоматизирует работу светильника в зависимости от времени суток, проникновения солнечных лучей и наличия других источников;
• защита от коротких замыканий и переполюсовки;
• датчик движения (дальность действия 3-5 м, угол обхвата ~100%);
• таймер;
• «провожающий свет» — постепенное угасание, чтобы не выбираться из помещения в потёмках.

Как подключить сенсорный выключатель с Алиэкспресс. Беспроводной сенсорный выключатель с Алиэкспресс

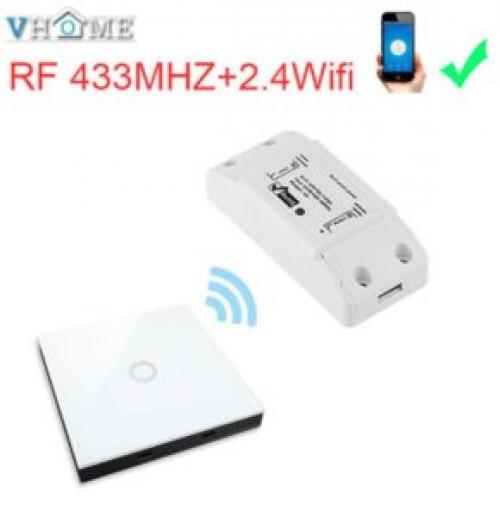

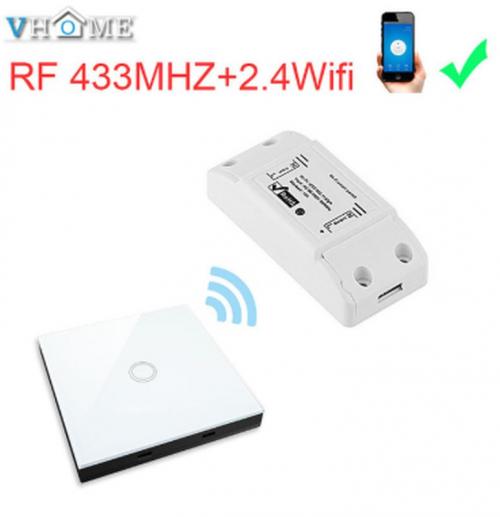

Беспроводный сенсорный выключатель VHome вместе дистанционным блоком управления (wifi DC источник питания 90v-250v 10A 2200W). Мини обзор и подключение.

В районе 11.11 было много всякого заказано на Али, нужного и не очень. Например, второй год в кабинете дома не соберусь повесить люстру, которая уже куплена и лежит в коробке, а вот с беспроводным выключателем было повозиться забавно.

Тем более штука может быть интересной читателям, ведь не всегда есть возможность протянуть в нужное место кабель и сделать классический выключатель или охота заморочиться и сделать все красиво. А можно со временем все переиграть, да использовать блок управления под другие задачи, ведь 2200 Ватт. Вот для таких ребят и будет мой обзор.

На его момент заказа стоил всего 15 баксов, сейчас вижу ценник повысился до 25 долларов –  https://ru.aliexpress.com/item/VHome-touch-remote-control-switch-wireless-2-4g-wifi-ewelink-RF-433MHz-relay-receiver-power-supply/32942912060.html

В лоте есть опции из 2-3- блоков управления и таким образом можно в большой комнате несколько точек связать с одним выключателем и управлять ими всеми одновременно. Забавно же =)

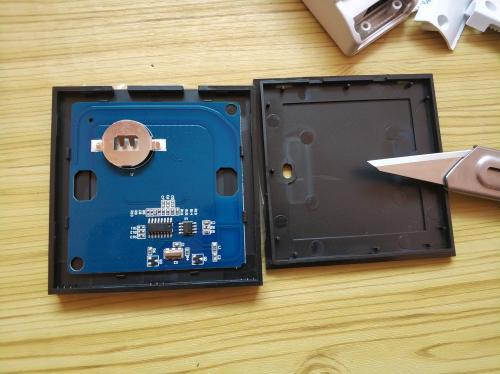

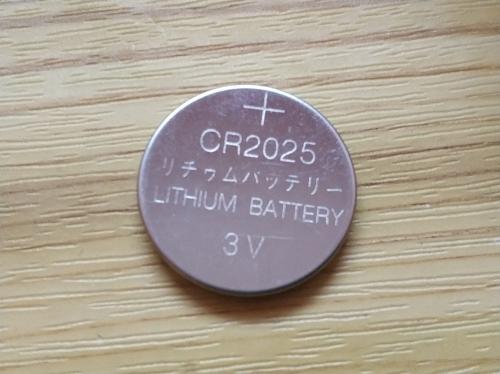

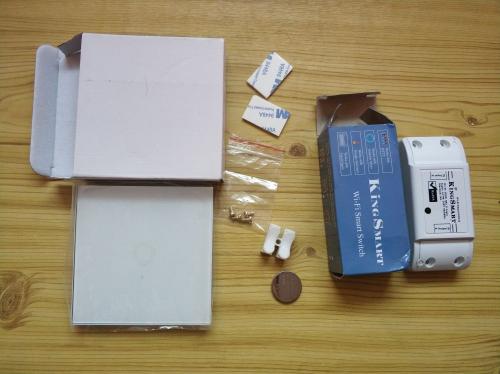

Распаковал, все осмотрел. В комплекте два клочка 3м скотча, какой то непонятный клеммник, батарейка CR2025 и прочие мелочи. Начал я с установки батарейки – для этого нужно снять заднюю крышку с выключателя и там все просто.

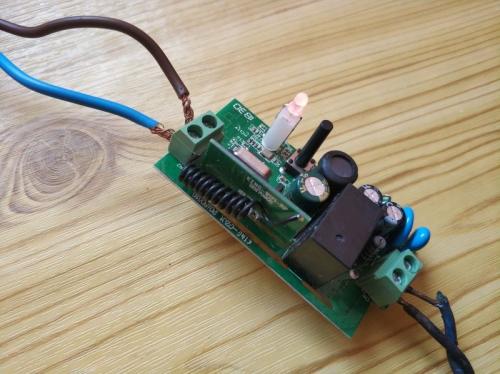

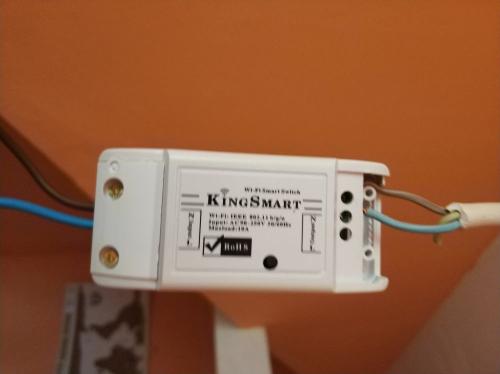

Дальше принес лестницу, подключил в кабелю под потолком блок управления, вывел дальше питание на лампочку, пожмакал несколько раз кнопку иии….. Ничего не произошло!

Только после этого пошел я назад на страницу Алиэкспресса и нашел там

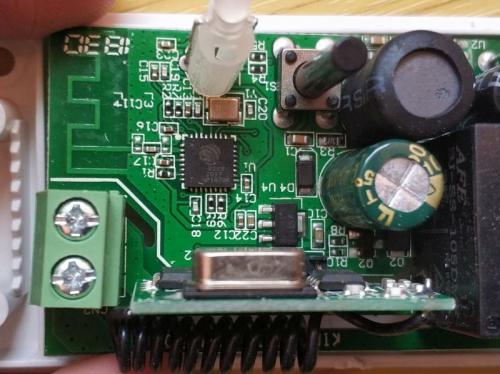

Здесь просматривается конструкционный косяк – внутри светодиод и зажатиями кнопки нужно изменить режим работы устройства да перевести его в режим подключения к выключателю или смартфону. Вот только ж через плотный пластик корпуса этого вялого светодиода не видно то. Поэтому нужно разбирать корпус…

На детали внимания подключения не стоит обращать внимания, это ж сборка для подключения выключателя и смартфона. На стационарных условиях нужно делать прилично все.

Нужно зажать кнопку и дождаться мигания, после чего несколько последовательных включений-выключений с пульта, чтоб блок понял с кем ему нужно работать.

В минусах осталась странная ситуация со второй частью функционала – подключение ко всяким сервисам умного дома – Алекса, Асистент от Гугла.

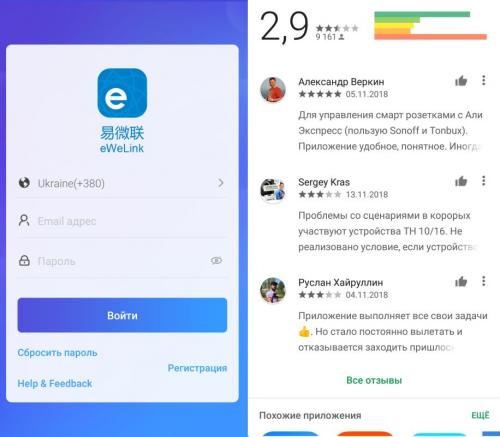

Скачал приложение и начал пробовать с приложением, когда подключение должно идти к роутеру, потом подключение между смартфоном и конкретно взятым смартфоном. Вот только как я не изворачивался, пробовал два разных смартфона и читал позитивные отзывы на плеймаркете, снова да снова пересматривал видео и при этом позитивного результата не достиг. Впрочем, где то у меня в закромах были аналогичные штуки от сонофф, если будет охота использовать это дело под другие задачи – то можно все переиграть.

Итоги не однозначные, основная роль выполнена и беспроводной выключатель нашел свое место, пригоден к использования. А вот с вай-фай и приложением какая то незадача. Впрочем, я под конец поста вспомнил что и с аналогичными были какие то проблемы связанные с вай-фай частотами. Поэтому интересно узнать мнения владельцев аналогичных устройств (у сяоми еще много подобного есть, но там нужно шлюз покупать и только после этого начнет работать как должно).

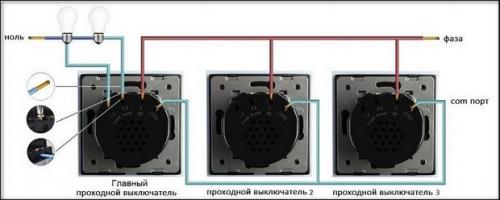

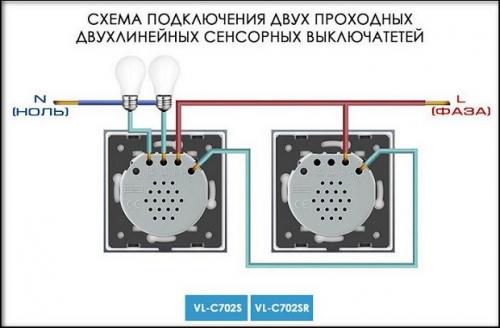

Схема подключения сенсорного выключателя. Подключение сенсорного выключателя

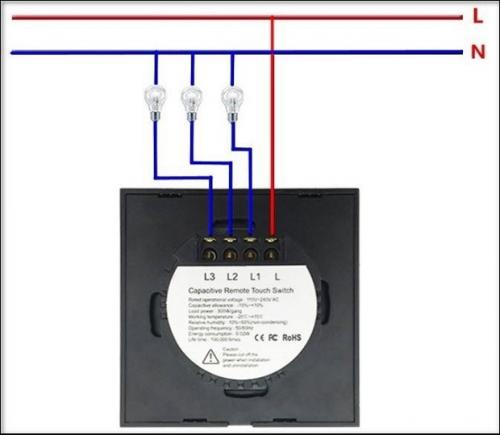

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

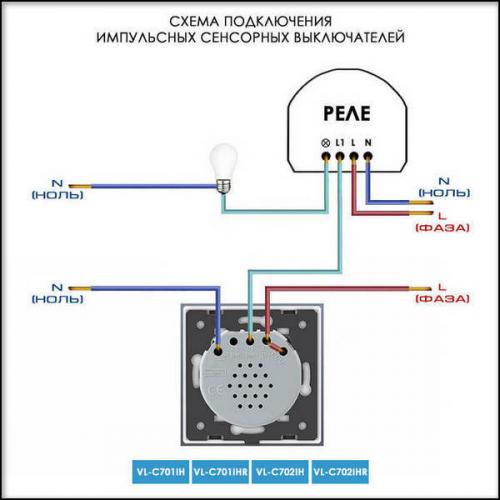

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.
