Как правильно подключить двойную розетку, чтобы потом не пришлось переделывать? Начинать нужно с зачистки кабеля. Для этого необходимо снять основную его оболочку, чтобы были видны жилы, с запасом около 10 см. Сильно длинные провода могут не поместится в коробке. Если проводка старая и концы очень короткие, их можно нарастить. Для хорошего контакта лучше использовать специальные клеммы, или скрутить их пассатижами, а затем изолировать.

Далее нужно зачистить концы на 1,5 см. После чего нужно подсоединить их к контактам на керамической сердцевине. Привычно считать маркировку проводов по их цвету. Обычно, фазой отмечается коричневый провод, ноль — синий, а земля — жёлтого цвета.

После этого необходимо ослабить контактные клеммы на сердцевине розетки, вставить зачищенные концы в таком порядке: фаза и ноль должны быть подключенными к боковым контактам, а заземляющий провод подсоединяется к центральному контакту, который обычно маркируется значком заземления. Главное ничего не перепутать, чтобы избежать замыкания.

Когда контакты подключены и затянуты, можно приступать непосредственно к самой установке двойной розетки. Для этого, аккуратным образом укладываются провода в подрозетник, чтобы они не попали под крепёж. Некоторые электрики советуют их сложить гармошкой и связать. Затем сердцевина розетки вкладывается внутрь закреплённого подрозетника и фиксируется крепежными лапками или саморезами. Чтобы не было перекоса, можно воспользоваться уровнем. Заканчивается процесс прикреплением защитной пластины, после чего закрывается декоративной рамкой, которая обычно просто защёлкивается в специальные пазы.

Если всё сделано правильно, то не должно остаться никаких зазоров. Не стоит думать, что если розетка двойная, то мощность её удваивается. Она и питающая её электропроводка, рассчитана на 16 ампер, что необходимо учесть при её эксплуатации.

Иногда люди спрашивают, как подключить розетку без заземления. Это не составляет никакой сложности. Процесс похож на предыдущий, только при этом лучше использовать двужильный кабель. Если такой возможности не представляется, то заземляющую жилу обрезают до основной оболочки, изолируя его. При этом, используется самая обычная розетка на два гнезда.

Как подключить двойную розетку на удлинитель. Как выбрать и подключить двойную розетку – порядок подключения и инструкция по выбору лучших розеток

Недостаток розеток для подключения электроприборов обычно устраняют путем использования тройников, удлинителей и подобных устройств. Но, это не самое удобное и безопасное решение.

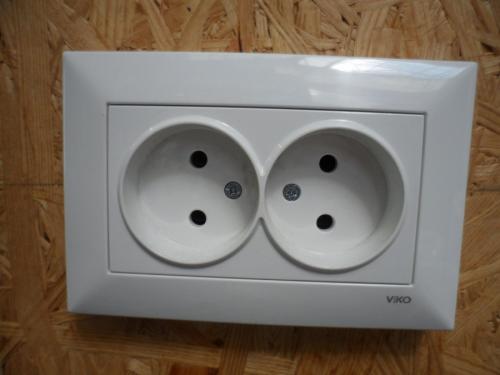

Гораздо правильнее будет заменить обычные одинарные розетки на двойные. Это позволяет в два раза увеличить количество доступных розеток, без необходимости штробления стен под дополнительную проводку.

Классификация двойных розеток

Существуют разные виды двойных розеток, прежде всего отличающиеся исполнением. Выбирать подходящую розетку следует исходя из конкретных потребностей и задач.

Двойные розетки принято классифицировать на:

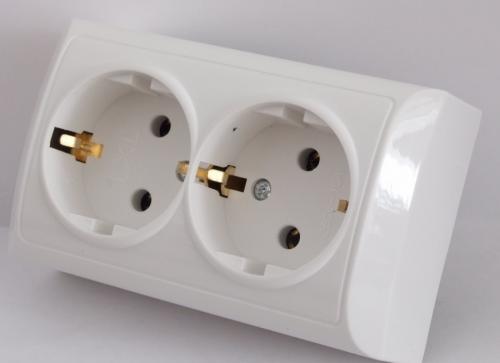

С заземление и без

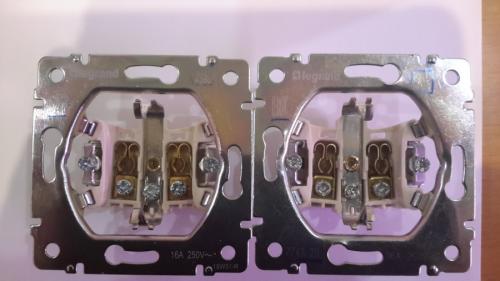

Изделия с заземлением помимо основных двух контактов (фаза и ноль) имеют дополнительный – для подключения провода заземления. Заземляющий контакт имеет две составляющие – внутреннюю и внешнюю. К внутренней подключается кабель заземления, к внешней – электроприбор через соответствующий контакт в вилке.

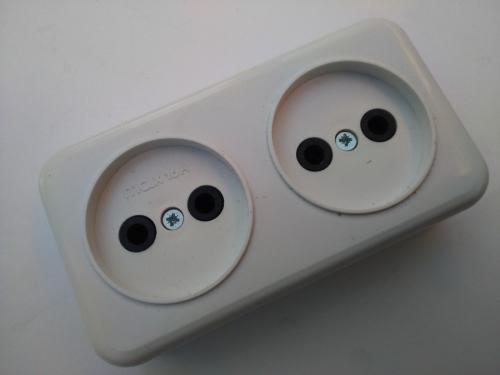

Если в электропроводке не предусмотрен заземляющий провод (часто встречается в старых домах), особого смысла в покупке розетки с заземлением нет, поскольку клемму заземления не удастся подключить. Если же заземляющий провод имеется, лучше выбрать розетку с заземлением.

Открытые и закрытые

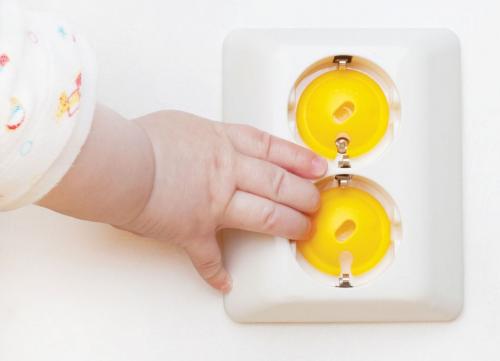

Закрытые розетки оснащены специальной шторкой, перекрывающей отверстия для подключения вилки. Такие модели не позволяют вставить в розетку ненадлежащий предмет (гвоздь, иголку и т. п.), и обычно используются в целях обеспечения безопасности детей.

Шторка сдвигается только при одновременном воздействии на оба отверстия, то есть при подключении вилки электроприбора. Также есть двойные розетки с крышкой, закрывающей отверстия.

В данном случае для подключения вилки необходимо приподнять крышку. Последняя защищает не только от поражения током, но также попадания воды, пыли и других загрязнений в розетку.

С защитой от попадания влаги или пыли

Пыле и влагозащищенные двойные розетки маркируются обозначением «IP» и двумя цифрами, указывающими на степень защиты. Обращайте внимание на фото двойных розеток, если выбираете их в интернет-магазине, на них должна быть видна такая маркировка. Данный параметр также всегда указывается в технических характеристиках изделия.

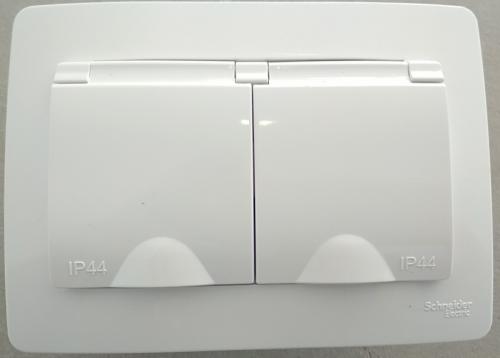

Для помещений с высоким уровнем влажности рекомендуется выбирать двойные розетки с классом защиты IP44, оснащенные крышкой.

Для установки на открытых площадках стоит выбирать розетки, защищенные по стандарту IP55, они более устойчивы к проникновению влаги и пыли.

Программируемые

Оснащаются таймером, позволяющим задавать время автоматического отключения и включения. Современные программируемые розетки могут оснащаться модулями дистанционного управления (через Wi-Fi или Bluetooth), позволяющими их включать, выключать и настраивать таймер со смартфона.

Подпружиненные

Оснащены внутренней пружиной и корпусной кнопкой, позволяют практически автоматически извлекать вилку без усилия. При нажатии на кнопку пружина выталкивает вилку из розетки.

Встраиваемые (внутренние) и накладные (внешние)

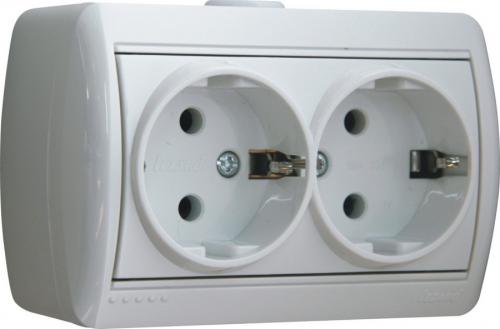

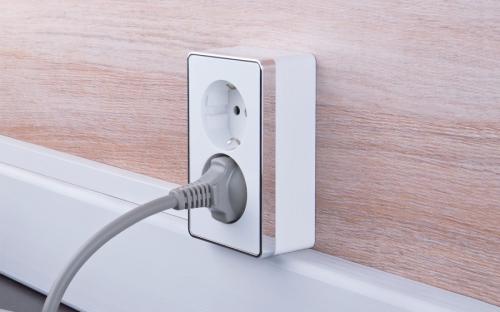

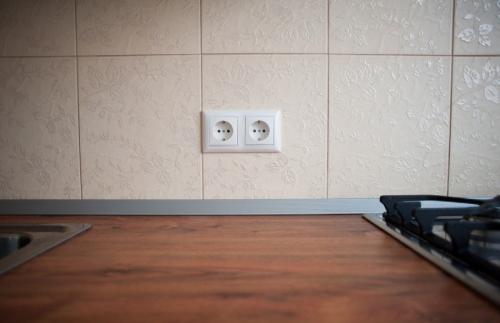

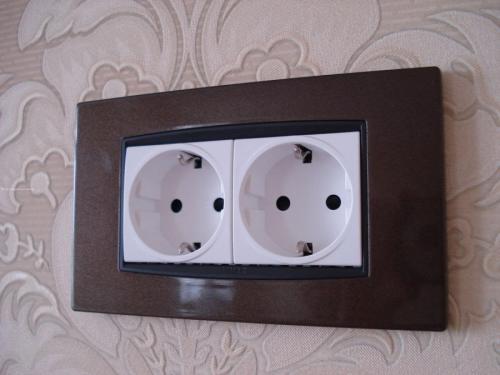

Внутренняя двойная розетка монтируется практически вровень со стеной. При этом сама конструкция и контакты розетки находятся в стене. Накладная розетка выступает над стеной и монтируется непосредственно на нее.

Советы по выбору двойных розеток

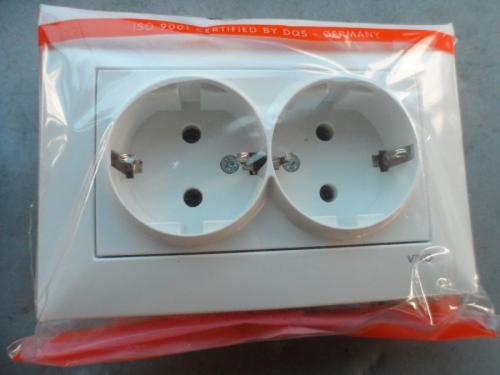

При выборе двойных розеток обращайте внимание на качество их исполнения. Изделие должно быть выполнено из достаточно толстого пластика, не иметь каких-либо дефектов, трещин и сколов. Обращайте внимание на контакты. Они должны быть произведены из толстого металла.

Проверьте контакты на гибкость, лучшей двойной розеткой будет та, контакты которой не гнутся, а пружинят. Если после изгибания контакт остался в изогнутом положении – это некачественная и небезопасная розетка. В качественной розетке после изгибания контакт вернется в исходное положение.

Также контакты можно проверить магнитом. В качественных розетках используются контакты из не магнитящихся сплавов. Если контакты магнитятся – это некачественная розетка.

Подключение двойной розетки без заземления. Что из себя представляет двойная розетка?

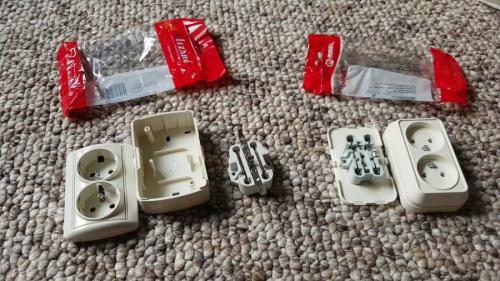

Двойная розетка представляет собой устройство в виде пластикового корпуса разного дизайна с рабочей частью. Внутри корпуса находятся все клеммы, пружины для вилки, контакты, заземляющие элементы, позволяющие снять напряжение с приборов, обезопасить их использование. Современные розетки выпускаются следующих типов:

• французские с третьим дополнительным штырьком,
• американские, имеющие боковые прорези,
• розетка-двойная с крышкой для установки на улице или в помещении с высоким уровнем влажности,
• немецкие с заземляющими контактами (распространенные на территории России).

Корпус с лицевой стороны по центру имеет два углубления с отверстиями под штыри вилки. У одинарной розетки углубление предусмотрено одно, у тройной их 3. По бокам углубления идут выступы в виде металлических пластинок, с обратной стороны рабочие элементы. Розетка двухместная может быть установлена самостоятельно. Монтаж электрофурнитуры лучше планировать во время ремонта, чтобы розетку можно было слегка утопить в стене, используя подрозетник, т. е. сделать ее «скрытой». Если замена требуется после ремонта, то можно выбрать специальные компактные модели удобные в эксплуатации.

Подключение двойной розетки не очень сложное, для установки используется пластиковый стакан, сама конструкция крепится болтами. Предварительно розетку надо разобрать, первой крепят рамку с рабочим механизмом, используя установленный ранее подрозетник. Сверху конструкцию будет закрывать декоративная накладная крышка. Перед началом работ необходимо обесточить квартиру и позаботиться о собственной безопасности.

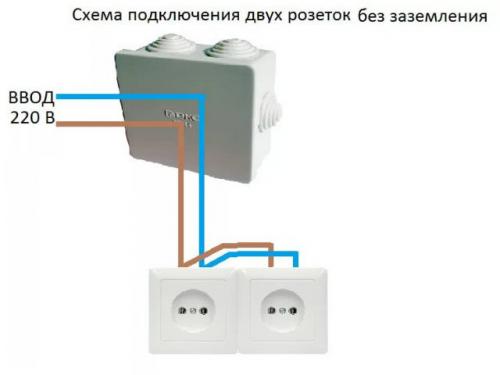

Как подключить двойную розетку с перемычкой. Подключение розетки в двухпроводную сеть.

Рассмотрим вариант, когда у Вас двухпроводная электрическая сеть (без заземления) и установлена одинарная розетка, которую Вы хотите заменить двойной.

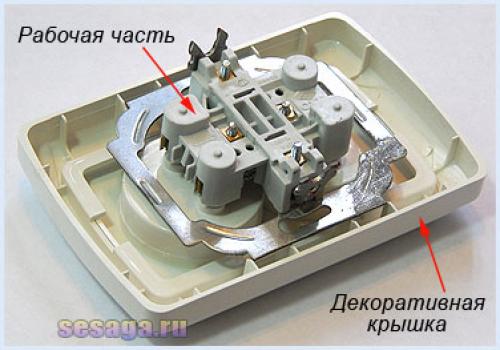

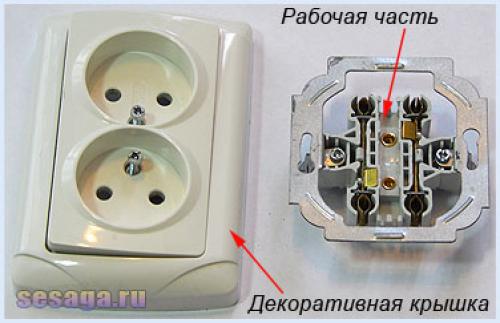

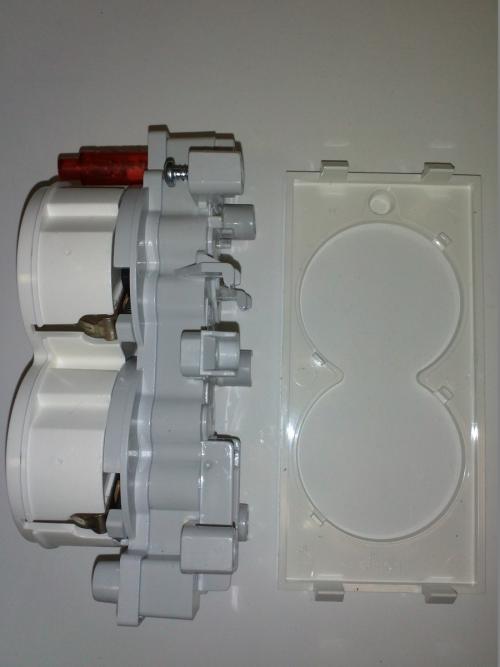

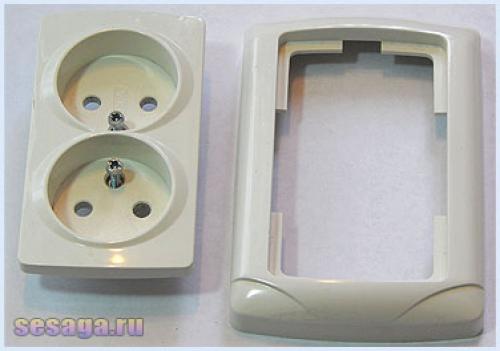

Любая розетка состоит из декоративной крышки и рабочей части , которые соединяются между собой винтовым соединением. Перед установкой розетки обе эти части отделяют друг от друга. Если же этого не сделать, то установить и подключить рабочую часть не получится.

Декоративная крышка сделана из пластмассы и в зависимости от конструкции розетки крепится к рабочей части одним или двумя винтами. Винты откручиваются отверткой и обе части свободно отделятся друг от друга.

Теперь необходимо демонтировать старую розетку, но перед демонтажем ее необходимо обесточить . Если нет возможности отключить напряжение с этой розетки, значит, обесточиваем все помещение, квартиру или дом. И только после проверки отсутствия напряжения на контактах розетки приступаем к ее демонтажу .

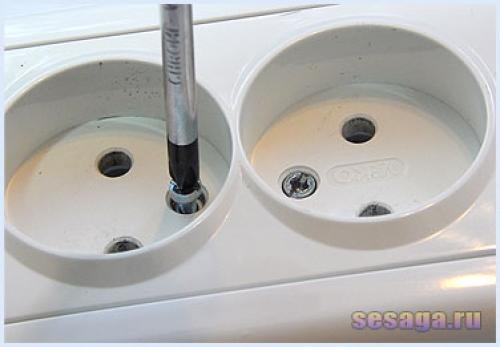

В первую очередь откручиваем винты, крепящие декоративную крышку.

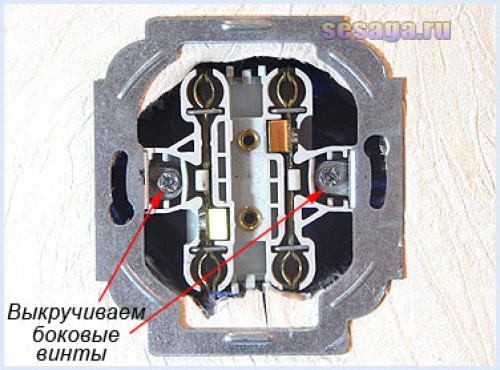

После снятия крышки рабочая часть розетки остается в стене, и чтобы ее вытащить, необходимо ослабить крепление, с помощью которого розетка жестко удерживается в подрозетнике. Для этого выкручиваем два боковых винта , расположенных с левой и правой стороны рабочей части.

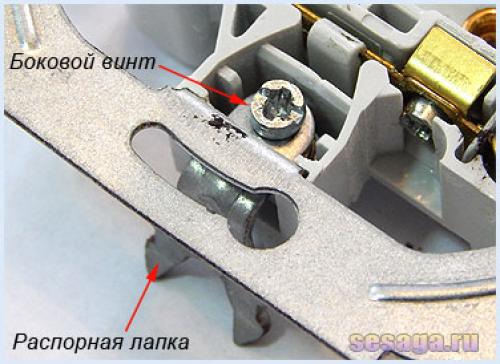

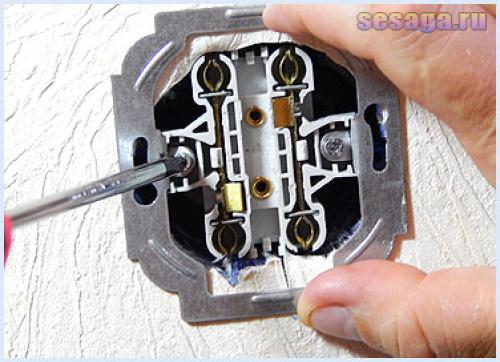

Боковые винты являются частью крепления и служат для фиксации розетки в подрозетнике. При закручивании они давят на распорные лапки , которые раздвигаются в стороны и упираются в боковые стенки подрозетника, жестко удерживая розетку. И чтобы ослабить давление на распорные лапки эти винты выкручивают.

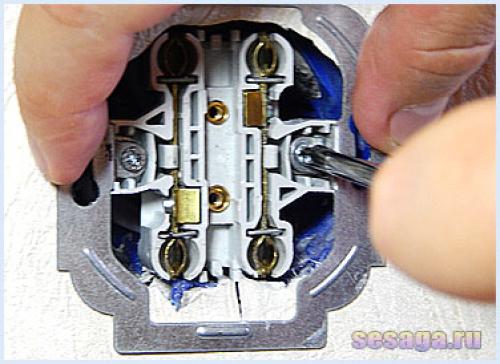

Боковые винты выкручиваются поочередно. Вначале на несколько оборотов выкручивается один винт, затем второй. При этом рабочая часть придерживается пальцами. Когда крепление ослабнет, рабочую часть можно свободно вытащить из подрозетника.

Теперь осталось только отсоединить провода с клеммных зажимов старой розетки и приступать к подключению новой.

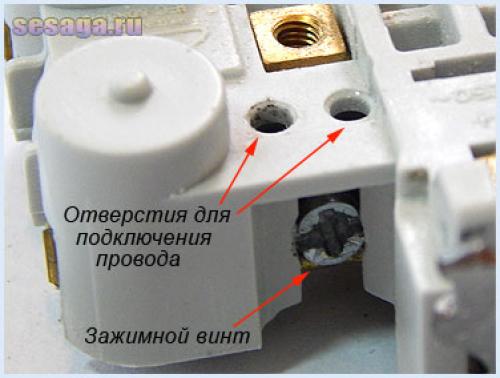

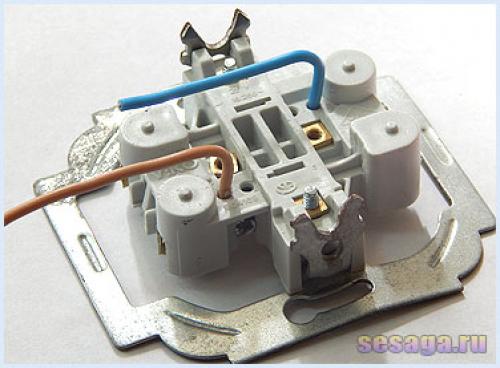

В зависимости от конструкции розетки клеммные зажимы могут располагаться сбоку, спереди или сзади основания рабочей части. В моем случае отверстия для ввода жил провода расположены сзади основания, а винт, который зажимает их, расположен сбоку.

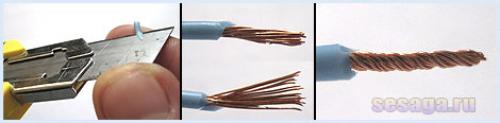

Совет . Перед установкой розетки разделайте концы провода заново. Откусите концы, которые заходили в клеммные соединения, а затем опять очистите их от изоляции приблизительно на 1 см. Таким образом, мы получаем свободные от всех окислов концы и, естественно, чистое и надежное контактное соединение. Если же провод многожильный, то жилки скрутите плоскогубцами в плотную скрутку.

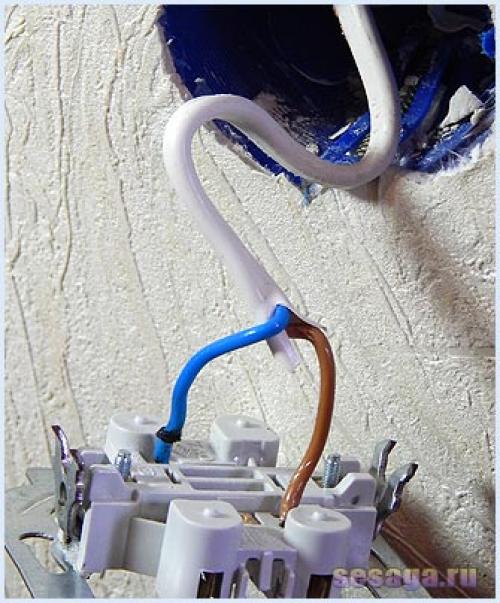

Теперь все работы по подключению новой розетки выполняются в обратной последовательности: подключаются силовые провода, рабочая часть закрепляется в подрозетнике и в завершении устанавливается декоративная крышка. Однако тут есть несколько нюансов, о которых Вы можете не знать.

1 . Расположение фазного и нолевого провода в розетке .

Значения не имеет, на какую клемму (правую или левую) подавать фазу или ноль. Желательно, чтобы расположение фазного и нолевого проводника во всех розетках дома совпадало. Одинаковое расположение удобно для обслуживания домашней электрической сети и поиска возможных неисправностей.

2 . Установка рабочей части розетки .

Когда рабочая часть утоплена в подрозетнике, то вначале ее выравнивают по горизонтали. Затем ее плотно прижимают к стене и закручивают боковые винты, пока распорные лапки плотно не упрутся в боковые стенки подрозетника и не зафиксируют рабочую часть.

Боковые винты закручивают поочередно: сначала на несколько оборотов закручивается, например, левый, а затем правый винт. В процессе закручивания боковых винтов рабочую часть придерживают с боковых сторон, чтобы ее не выдавило из подрозетника.

3 . Длина провода .

Если розетка устанавливается на новую точку, то перед подключением проверьте длину провода, которая должна быть не более 15 – 20 см. Если провод оставить длиннее, то есть вариант, что розетка в подрозетник не поместится.

4 . Расположение провода в подрозетнике .

При установке розетки в подрозетник первым укладывается провод (его сворачивают кольцом или слаживают гармошкой), а затем вставляется рабочая часть, которая прижимает провод ко дну подрозетника. Обращайте особое внимание, чтобы провод не попал в область распорных лапок . Если это допустить, то лапки либо передавят провод, либо нарушат изоляцию. В обоих случаях мы получаем короткое замыкание и неработающую розетку или линию.

Последовательное Подключение двойной розетки. Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

1. Параллельное соединение или подключений звездой.
2. Последовательное или шлейфом.
3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Подготовка

Заземляющий провод всегда жёлто-зелёного цвета. Никогда не используйте его для других целей. Фазовый провод — белый, красный, коричневый; нулевой — голубой, чёрный.

К сожалению некоторые электрики придерживаются других традиций. В старых советских домах вообще все провода — белые. Вам будет удобно, если на всех розетках нулевой и фазный провода будут расположены одинаково.

Например, нулевой провод всегда внизу или слева.

Принято розетку размещать так, чтобы контакты находились снизу. В этом есть некоторый смысл: в случае протечки крыши вода, стекающая по проводам, соберётся в виде капель на изгибе внизу и не сразу достигнет контактов находящихся под напряжением.

Подключать розетку начинаем с приготовления:

• инструмента (отвёртка, индикаторная отвёртка, длинногубцы, кусачки, возможно, обжимной инструмент (кримпер, пресс-клещи), строительный уровень);
• расходных материалов: подходящие провода, клеммные колодки, возможно, гильзы или кабельные клеммы;
• фонарика.

Выключаем главный рубильник!

Выбираем точное место крепления розетки. Научно это невозможно решить, только из соображения удобства и возможных перемещений дивана, стола, шкафа… Размечаем места для крепёжных шурупов. Строительный уровень — в помощь.

Впрочем, можно обойтись современным смартфоном с подходящей загруженной программой.
