Как построить барбекю на даче. Выбор места для строительства

25.04.2020 в 17:56
Содержание
  1. Как построить барбекю на даче. Выбор места для строительства
  2. Комплекс барбекю своими руками. Модули с камерами сгорания
  3. Барбекю своими руками размеры. Начальный этап воплощения идеи – проектирование
  4. Барбекю из кирпича своими руками порядовка. Изготовление мангалов и барбекю из кирпича: чертежи, схемы, порядовки
  5. Барбекю из кирпича проект. Выбор проекта печи мангала, порядовка
  6. Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ
  7. Видео барбекю для дачи из кирпича, своими руками

Как построить барбекю на даче. Выбор места для строительства

Теоретически для самого простого мангала или гриля достаточно 1,5 м², но приготовление пищи на огне — это особый ритуал и антураж, сопровождающий это действо, также должен быть соответствующим.

Как правило, зона барбекю на даче своими руками обустраивается в местах не доступных посторонним взглядам. Это может быть отдельно стоящая беседка или навес, частично граничащий с дачными постройками.

Спланировать такой комплекс в дальнем углу сада будет не совсем верным решением. Конечно, с точки зрения пожарной безопасности это будет идеальный вариант, но подумайте, сколько раз вам придется пересекать участок, пока вы подготовите застолье, а после все это еще нужно будет убрать.

Как построить барбекю на даче. Выбор места для строительства

Барбекю под крышей.

Для обеспечения пожарной безопасности достаточно удаленности от огня на расстояние порядка 5м. Чаще всего данное место для отдыха размещается под навесом недалеко от кухни. При таком подходе гораздо проще подвести воду из дома и сделать вывод в сливную яму.

Важно: весь печной комплекс возводится обособленно, он не должен граничить с какими либо хозяйственными или жилыми постройками, это чревато возникновением пожара.

Приступая к строительству барбекю на даче из кирпича своими руками, уделите внимание изучению розы ветров на вашем участке. Печь устанавливается с подветренной стороны, потому как ни вам, ни вашим гостям или соседям совсем не понравится дышать дымом от жаровни.

Как построить барбекю на даче. Выбор места для строительства

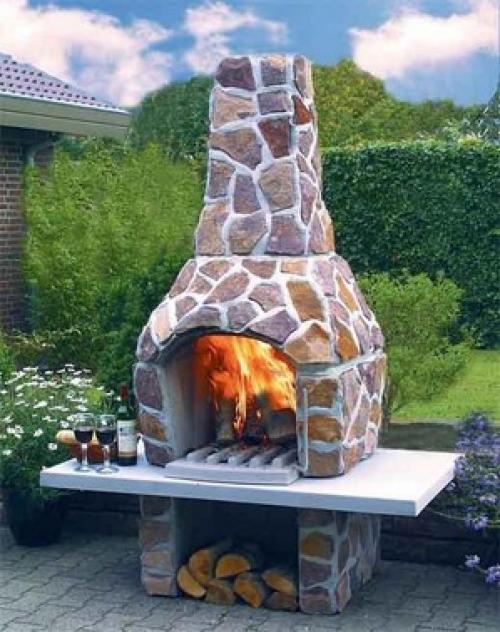

Облицовка из природного камня.

Бесспорно, центральное место в таком комплексе занимает дачный очаг . Но для удобства нелишним будет оборудовать небольшое хранилище для дров, какие-то отсеки для посуды, место для хранения шампуров или решетки под гриль. Хорошо бы еще подвести воду и оборудовать разделочный столик.

Комплекс барбекю своими руками. Модули с камерами сгорания

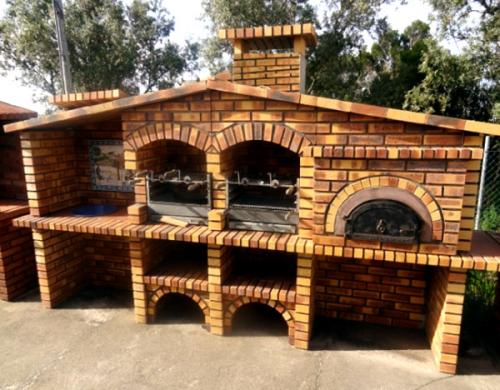

Как построить барбекю на даче. Выбор места для строительства 02Фото 1. Большой барбекю комплекс из кирпича под открытым небом. Он сложен из кирпича на дворе загородного дома и включает в себя несколько модулей.

Печной комплекс состоит из так называемых модулей, которые имеют определённый функционал.

В него могут входить не более трёх модулей с камерами сгорания:

  • Печь-духовка;
  • Печь под казан;
  • Варочная печь;
  • Коптильня.

При такой конструкции обеспечивается хорошая тяга и не требуется значительного увеличения трубы дымохода . Модулей без камер сгорания может быть несколько.

Барбекю мангал — является центральной частью комплекса, так как требует прямоточной, дымовой тяги . Это небольшая конструкция с площадью фундамента не более 1 квадратного метра . Высота достигает двух метров. Труба под комплекс рассчитывается индивидуально и зависит от количества модулей с камерами сгорания.

Печной модуль — может быть с варочной поверхностью и с камерой для запекания. Площадь такой печи, не больше одного квадратного метра. Высота не превышает размеров центрального модуля.

Модуль со шкафом для копчения — имеет схожую конструкцию со шкафом для запекания. В зависимости от требуемой технологии через коптильную камеру пропускается часть дыма.

Модули без камер сгорания. Для удобства эксплуатации печного барбекю комплекса, к нему пристраивают мойку и столешницу . Это опорный каркас из кирпича, на который устанавливается горизонтальная поверхность.

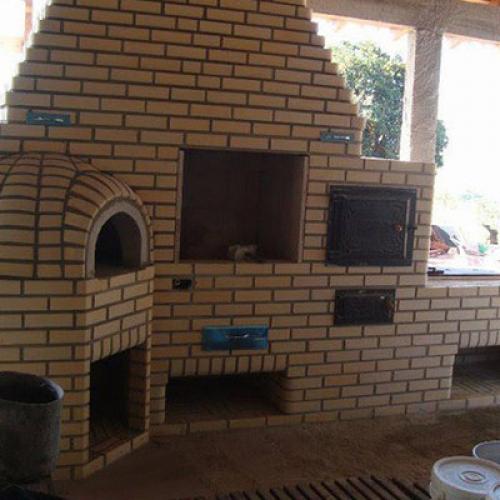

Как построить барбекю на даче. Выбор места для строительства 03

При самостоятельном строительстве барбекю можно сэкономить значительную сумму денег, требуемую для найма специалистов. Но помимо экономии финансовых средств, следует помнить о возникающих рисках.

Например — об ошибках в соблюдении технологии строительства и проектировании. Для их предотвращения следует ответственно подойти к выбору проекта и его реализации.

Конструкция должна быть не сложной, но иметь необходимый функционал. Чем проще проект, тем легче его реализовать . Также при выборе проекта следует учесть особенности места строительства и условий эксплуатации. Желательно чтобы имелся наглядный пример воплощения выбранной печи.

Ещё одним минусом при самостоятельном строительстве являются временные затраты. При отсутствии какой-либо практики в этой сфере, для постройки барбекю потребуется больше времени, чем у специалистов.

Совет. Начинать строительство данного комплекса следует в начале тёплого сезона.

Барбекю своими руками размеры. Начальный этап воплощения идеи – проектирование

Количество моделей барбекю на даче, своими руками выложенных народными умельцами, велико. Как выбрать то, что будет по силам и средствам? Для начала можно посмотреть тематические видеоуроки и фотоидеи. Каждый придумывает оригинальный дизайн и конструкцию уличного очага, подбирает необычные материалы для изготовления, эксклюзивно оформляет прилегающую территорию. Но все разнообразие по принципам устройства можно свести всего к 2 разновидностям: открытый очаг и дачная барбекюшница, своими руками построенная в виде печки с дымоходом. Ниже вы можете посмотреть разные варианты в нашей фотогалерее.

Определив удобный для себя тип, можно начинать разрабатывать эскизы и чертежи. Для составления чертежа потребуется знание точных размеров участка, где будет построено барбекю из бетона или из камня своими руками. Сразу приведем вам несколько примеров чертежей с размерами. Чтобы хорошо рассмотреть в все цифры кликните на картинку для увеличения.

Перед тем как выбрать место для строительства, нужно озаботиться вопросами пожарной безопасности:

  • не располагать угольные и дровяные очаги рядом с деревянными строениями;
  • не строить под кронами деревьев и рядом с кустарником;
  • если терраса или беседка имеют деревянный настил, то для очага потребуется плитный фундамент, превышающий его размеры на 50-100 см по периметру.

При строительстве своими руками барбекю во дворе нужно позаботиться о растениях, которые могут пострадать от жара. Фундамент придется возводить и в этом случае, чтобы очаг не был разрушен при движении грунта в весенний и осенний периоды.
Барбекю своими руками размеры. Начальный этап воплощения идеи – проектирование

Когда выбрано место и определены размеры барбекю на дачном участке, чертеж должен быть составлен так, чтобы стали понятными тонкости создания уличного очага. В качестве основы для кирпичного или каменного мангала может быть использована порядовая схема печи-грубки. Если хочется построить очаг необычной формы (круглый, в виде камина, сварить из металла и т.п.), то чертежи придется создавать самостоятельно.

Разобравшись с деталями строительного процесса по чертежам, можно рассчитать количество материала. Бетонные блоки или кирпичи учесть легко, но если хочется построить мангал из дагестанского камня или его местных аналогов (плитняка, песчаника и пр.), то придется собирать материал, ориентируясь на примерный объем будущего строения.

Барбекю из кирпича своими руками порядовка. Изготовление мангалов и барбекю из кирпича: чертежи, схемы, порядовки

У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.

Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

  • Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
  • Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
  • Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
  • Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
  • Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.

    Разные системы отопления

  • Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь. Выступов в таком случае не надо.

    Барбекю из кирпича своими руками порядовка. Изготовление мангалов и барбекю из кирпича: чертежи, схемы, порядовки

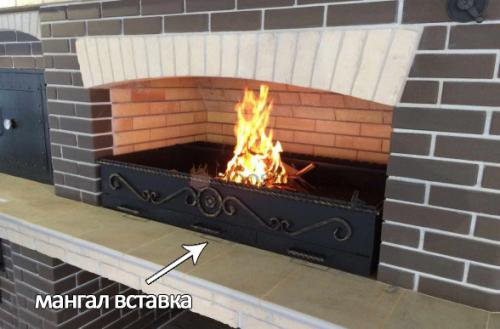

    Готовый мангал, который вставляется в печь

  • Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу. Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.

Барбекю из кирпича проект. Выбор проекта печи мангала, порядовка

При выборе проекта учитывается количество свободного места на участке, функции, которые будет выполнять готовая постройка и материальные возможности.

Фото 2. Проект печи мангала с коптильней из кирпича, выполненный в специальной компьютерной программе.

Основные элементы, присутствующие в каждой коптильне с барбекю:

  • топка;
  • решетка для барбекю, мангала;
  • коптильная камера;
  • дымоходная труба.

Топок может быть несколько , каждая располагается под коптильным шкафом или решеткой для барбекю. Дымоходные трубы от коптильной камеры и барбекю соединяются вверху в общую трубу.

Типичные варианты конструкции коптилен с барбекю:

  1. барбекю с верхней коптильней;
  2. угловая коптильня;
  3. коптильня по типу «русская печь»;
  4. коптильня с открытой решеткой барбекю.

Первый вариант, в котором коптильная камера располагается прямо над решеткой для барбекю, занимает мало места ( 1—1,5 кв. м ) и подходит для постройки на небольших участках.

Во втором варианте основной очаг с барбекю располагается по центру , а по бокам находятся две дополнительные топки с плитой и коптильным шкафом над ними. Боковые топки расположены под прямым углом друг к другу, так они делают конструкцию удобной для установки в углу дачного дома или веранды.

Фото 3. Пошаговая схема порядовки кирпичной печи барбекю с коптильней. Включает 33 ряда.

Коптильня по типу русской печи имеет угловой центральный дымоход, несколько топок и основной дымоход . Помимо коптильной камеры и места для барбекю, оборудована духовым шкафом, плитой и местом для сушки дров. Такой проект выбирают при наличии достаточного пространства и готовности нести расходы на строительные материалы.

Вертикальная коптильня с пристроенным сбоку открытым очагом для барбекю, без дымохода, годится только для установки на улице. Открытая решетка для барбекю позволяет повару подходить к прибору с любой стороны.

Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

Трудно представить дачу или загородный дом без выделенного участка под барбекю. Металлическая конструкция весьма функциональна, но не имеет особого внешнего изыска. Поэтому люди, желающие иметь красивые печи на даче, отдают предпочтение кирпичным барбекю.

Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

Разновидности барбекю на дачу

Если у вас небольшой участок, и вы хотите его использовать максимально функционально, то необходимо остановить выбор на мобильных моделях. Они просты в монтаже и могут быстро демонтироваться. Приспособления на колесах легко перемещаются по территории сада и запросто вывозятся на природу.

Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

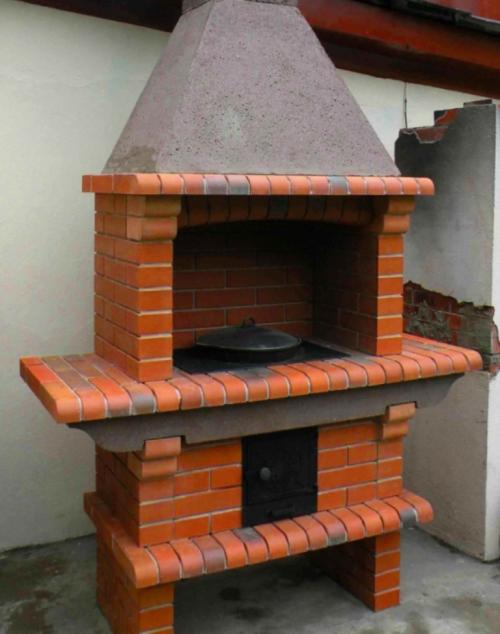

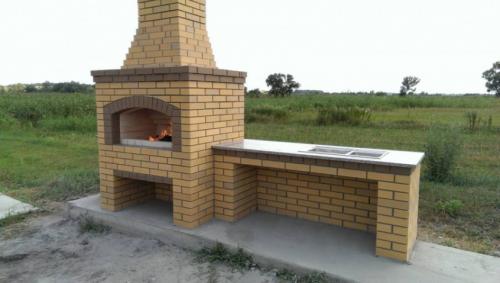

Стационарное барбекю имеет более массивную конструкцию, его нужно устанавливать на предварительно подготовленный фундамент. Часто это целый комплекс, позволяющий большой компании отдохнуть у огня.

Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

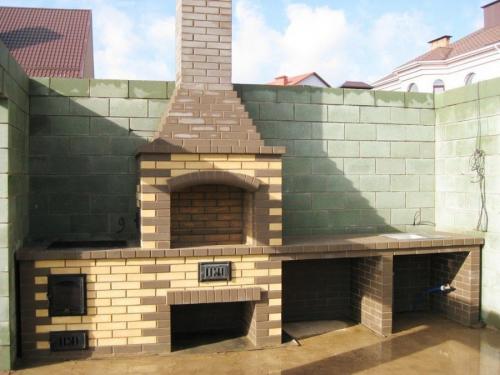

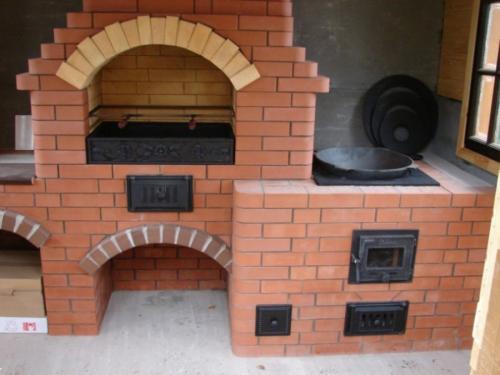

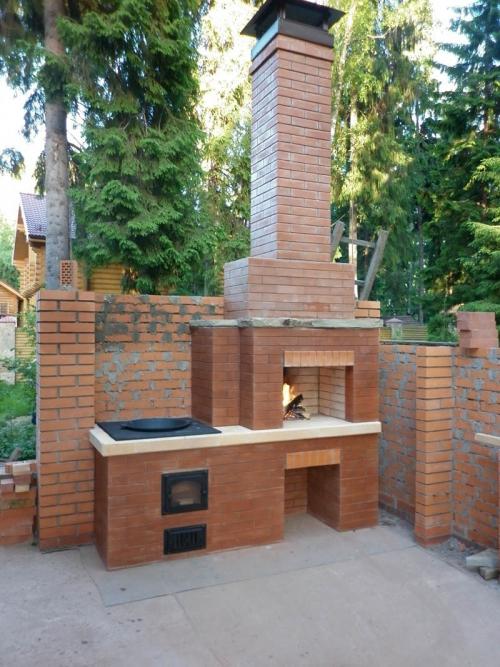

Кирпичные печи имеют разную форму и габариты. Они могут монтироваться под крышей или не иметь ее. Различаются модели по форме жаровни – треугольные, круглые, квадратные, многоугольные. Такое разнообразие позволяет подобрать конструкцию, наиболее подходящую под выбранный участок установки.

Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

Как выбрать удобное место

Прежде чем ставить мангал барбекю, необходимо определиться с площадкой. Важные требования – пожарная безопасность, комфорт соседей и удобство доступа. Часто дорожки к месту установки делают из керамзита и шлака.

Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

Площадка должна соответствовать таким параметрам:

  • доступность участка и источника воды;
  • безопасная близость к дому;
  • удаленность от растительности и соседских построек;
  • обеспечение защиты построек на участке от повышенного тепловыделения;
  • учет направления ветра в сочетании с высотой трубы;
  • отсутствие в ближайшей доступности легковоспламеняющихся предметов и детских сооружений.

Подготовка чертежей

На первом этапе следует определиться со стилем, в котором будет выполнена конструкция. Вы можете выбрать простую схему печи из кирпича или ориентироваться на более модернизированные чертежи с множеством дополнительных функций.

Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

Однако в любом случае по рисунку нужно конкретизировать, что из себя будет представлять очаг, установленный на постаменте, и решетка.

Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

Специалисты рекомендуют ориентироваться на такие стандарты при определении параметров будущей печи:

  • высота конструкции – не более 180 см;
  • габариты постамента – до 80-90 см;
  • уровень жаровни – 50-70 см с возможностью оборудования места для просушивания древесины;
  • внутренняя ширина печки – до 50 см.

Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

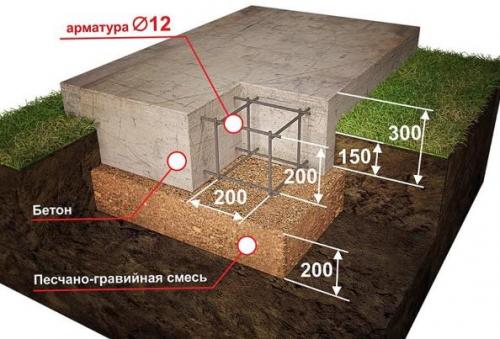

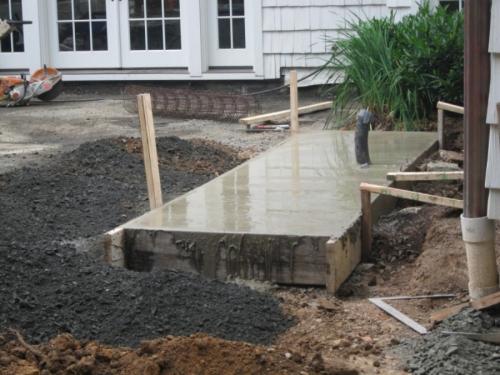

Технология обустройства фундамента

Вне зависимости от того, какие виды печек вас заинтересовали, их надежность будет зависеть от качества заложенного фундамента. Как правило, под барбекю сооружают неглубокий П-образный фундамент монолитного типа. Для его сооружения следует вырыть траншею на 30-50 см в глубину.

Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

Дно покрывается гравийной подушкой, затем ее поливают и уплотняют. Сверху гравия нужно установить арматурный каркас и соорудить опалубку. В угловых зонах не помешают металлические прутья.

Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

Раствор для заливки готовят из раствора цемента 300-й марки с песком. Залитый фундамент должен твердеть и набирать прочность несколько дней. В ряде случаев можно упростить задачу и заменить фундамент плитой из железобетона, закрепленной в грунте.

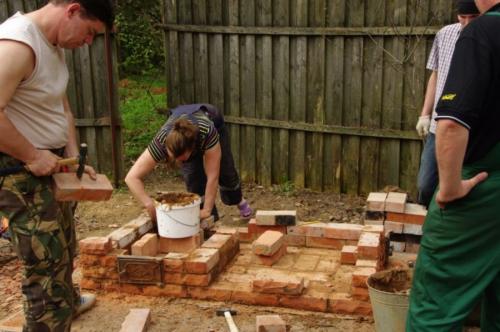

Сооружение пьедестала

Для установки такой основы кирпич кладется в два ряда в соответствии с порядовкой по чертежу. Обязательно требуется укрепление арматурными прутьями.

Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

Для кладки используется раствор, в котором присутствует глина. Под действием высоких температур она спекается. Глину рекомендуется смочить для извлечения воздушных пузырьков. Помимо красной глины в состав смеси входят песок, вода и цемент.

Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

Кладка барбекю

Важный этап сооружения печей или каминов барбекю состоит в гидроизоляционном покрытии конструкции. Поэтому для устранения риска появления сырости в конструкции фундамент защищается слоем рубероида.

Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

После этого можно приступать к обустройству цоколя из облицовочного кирпича. При потребности сводов у очага подпорку сооружают до начала кладки. В таком случае сооружение арки будет значительно облегчено.

Кладка барбекю своими руками. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ

В процессе работы используется песчано-глиняная смесь с добавлением цемента. Желательно использовать керамический кирпич М200. Печной также допустим, но его стоимость высока.
