Нормативные требования к утеплению канализационных труб изложены в своде правил СП 32.13330.2018 «Канализация. Наружные сети и сооружения», который является актуализированной редакцией СНиП 2.04.03-85.

Глубина заложения трубопроводов определяется на основании климата местности и практики эксплуатации инженерных сетей в районе прокладки коммуникаций. Климатические параметры населенных пунктов России устанавливаются СП 131.13330.2018 «Строительная климатология» (актуализированная редакция СНиП 23-01-99).

При отсутствии указанных данных устанавливается следующая допустимая величина превышения минимальной глубины заложения лотка над уровнем проникновения в грунт нулевой температуры:

• Канализационные трубы диаметром не более 500 мм — 0,3 м
• Канализационные трубы диаметром свыше 500 мм — 0,5 м

При прокладке коммуникаций под наземными транспортными магистралями минимальное расстояние от поверхности земли до верха трубы — 0, 7 м. На такой глубине трубопровод защищен от повреждения проходящим транспортом.

Для уменьшения глубины заложения разрешается применять сертифицированные теплоизоляционные материалы с гидрофобными свойствами. Обоснованность такой схемы утепления должна быть подкреплена теплотехническим расчетом. Использование утеплителей позволяет снизить стоимость прокладки канализации.

Максимальная глубина укладки трубопровода зависит от материала и диаметра труб, свойств грунта, ширины траншеи, вида засыпки, технологии работ.

Утепление канализационных труб пенопластом. Как утеплить канализационные трубы в частном доме

Для утепления труб канализации в земле можно использовать три основных метода:

• Утепление канализационной трубы в грунте с помощью правильно выбранной глубины укладки. При этом методе необходимо оценить статистику зимних температур в регионе строительства. Узнать максимальную глубину промерзания грунта. И укладку труб канализации выполнить ниже этого уровня.

Преимуществом такого метода можно считать его сравнительно низкую стоимость, Оплачивается только стоимость земляных работ.

Минусами являются значительные ограничения в реализации метода:

• слишком большая глубина промерзания (в средней полосе России этот показатель в последние годы равен 110 – 150 см);
• грунтовые воды слишком высоки;
• невозможность организовать правильный угол 10°-12°наклона трубы на значительном протяжении (нижняя часть трубы должна будет в таком случае углублена до 300 см);
• утепление наружной канализации заглублением существенно снизит ее ремонтопригодность.

• Утепление канализационных труб с помощью обогревающего кабеля . В этом случае утепление канализации фактически отсутствует, вместо него применяется нагрев. Электрический кабель подключается через автоматический термостат и прогревает трубу, когда та охлаждается до температур близких к 0°С, то есть до температуры промерзания.

При этом необходимо предусмотреть теплоизолирующий слой для того, чтобы нагрев был направленным, то есть не было неэффективных потерь в сторону грунта.

Кабель — утеплитель для труб канализации может быть укладываться снаружи, а может быть встроенным в специальные трубы для наружных коммуникаций.

Плюсами этого метода можно считать:

• высокую эффективность;
• маленькую глубину укладки канализации;
• возможность не только поддерживать канализацию в рабочем состоянии, но и разморозить ее при необходимости;
• возможность использования для канализации в домах редкого проживания (дачные домики, сторожки).

Основным минусом считается высокая стоимость эксплуатации. Хотя при редком использовании эффективность метода может компенсировать расходы на электричество.

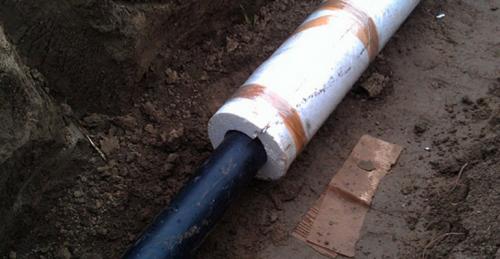

• Утепление канализационных труб наружной канализации с помощью теплоизоляционных материалов. Самый распространенный метод. Утепление канализационных труб в земле различными теплоизоляторами позволяет и сэкономить при эксплуатации канализации, и не потребует такого значительного заглубления.

Утепление канализационных труб производят различными материалами. Используется специально разработанная теплоизоляция для труб канализации с выемками под стандартный диаметр 110 мм. Также утепление труб канализации производят универсальными теплоизолирующими материалами.

Источник: https://remont.ru-best.com/dizayn/uteplenie-kanalizacionnoy-truby-na-ulice-svoimi-rukami-sposoby-utepleniya-trub-kanalizacii

Как утеплить канализационную трубу над землей. Нужно ли утеплять канализацию

Самый традиционный утеплитель для наружной системы канализации – почва. Уже больше столетия именно достаточная глубина залегания предохраняет системы канализации от перемерзания зимой. К тому же до появления современных теплоизолирующих материалов обеспечить утепление подземные коммуникации было практически нечем.

При достаточной глубине заложения коммуникаций внешние канализационные трубы в утеплении не нуждаются. Желательно теплоизолировать участок труб канализоции в холодном подполье или подвале на участке от выхода из здания до входа в отапливаемый объем, т.е. до перекрытия первого этажа.

В идеальном случае канализационные трубы лучше прокладывать ниже уровня промерзания почвы. Но если протяженность коммуникации от дома до колодца велика, то сильное заглубление трубы приводит к значительному росту объема земляных работ. Поэтому допускается прокладка канализации (верхнего уровня трубы) выше уровня промерзания на 300 мм. При качественной прокладке труб, отсутствии прогибов и выпуклых участков стоки не задерживаются в канализации и замерзнуть практически не могут, т.е. утепление практически не требуется.

Когда трубы нуждаются в утеплении

Иногда возникает необходимость неглубокой или поверхностной прокладки системы канализации – при аварийном восстановлении системы, для уменьшения объема земляных работ, очень близком залегании каменистой или скальной породы в грунте. Неглубокая прокладка утепленной канализации бывает необходима в северных районах, где почва промерзает на большую глубину.

Ситуации, когда утепление наружной системы канализации необходимо:

Самый традиционный утеплитель для наружной системы канализации – почва. Уже более столетия достаточная глубина залегания предохраняет системы канализации от перемерзания зимой. К тому же до появления современных теплоизолирующих материалов обеспечить утепление подземных коммуникаций было практически нечем.

Когда не нужно утеплять канализацию

При достаточной глубине заложения коммуникаций внешние канализационные трубы в утеплении не нуждаются. Желательно теплоизолировать участок труб канализоции в холодном подполье или подвале на участке от выхода из здания до входа в отапливаемый объем, т.е. до перекрытия первого этажа.

Когда нужно утеплять канализацию

В идеальном случае канализационные трубы лучше прокладывать ниже уровня промерзания почвы. Но если протяженность коммуникации от дома до колодца велика, то сильное заглубление трубы приводит к значительному росту объема земляных работ. Поэтому допускается прокладка канализации (верхнего уровня трубы) выше уровня промерзания на 300 мм.

При качественной прокладке труб, отсутствии прогибов и выпуклых участков стоки не задерживаются в канализации и замерзнуть практически не могут, т.е. утепление практически не требуется.

Неглубокая прокладка канализации

Иногда возникает необходимость неглубокой или поверхностной прокладки системы канализации – при аварийном восстановлении системы, для уменьшения объема земляных работ, очень близком залегании каменистой или скальной породы в грунте.

Неглубокая прокладка утепленной канализации бывает необходима в северных районах, где почва промерзает на большую глубину.

1. При прокладке на небольшой глубине.
2. При поверхностной прокладке.
3. Утепление необходимо местам вывода системы в колодцы и септики, местам подъема при вводе в здание, фановую трубу.
4. При прокладке канализации в неотапливаемом подвале или подполье (особенно при наличии крупных открытых вентиляционных отверстий).

Источник: https://remont.ru-best.com/dizayn/uteplenie-kanalizacionnoy-truby-na-ulice-svoimi-rukami-sposoby-utepleniya-trub-kanalizacii

Какие трубы лучше для наружной канализации. №6. Размер канализационных ПВХ труб: диаметр, толщина, длина

Подбор диаметра канализационной трубы – это дело повышенной важности. Если взять трубы меньше, чем требуется, то они не обеспечат достаточную пропускную способность. Что это означает, наверное, объяснять не стоит. В лучшем случае, сточные воды будут плохо уходить, в худшем – кое-где начнут выходить наружу. В страхе столкнуться с подобными последствиями многие решают перестраховаться и взять трубы с диаметром, значительно более высоким, чем требуется. Эффективность по сравнению трубами с правильно подобранным диаметром возрастет незначительно, зато затраты и площадь, которую необходимо выделить под эти трубы, сильно увеличиваются.

Прежде, чем отправиться за покупкой, необходимо составить схему канализационной системы и отметить на ней все точки слива жидкости. Чем больше будет точек водоотвода, тем больше должна быть сливная труба. Впрочем, при выборе труб, необходимо принимать во внимание не только их диаметр, но и длину, а также толщину стенок .

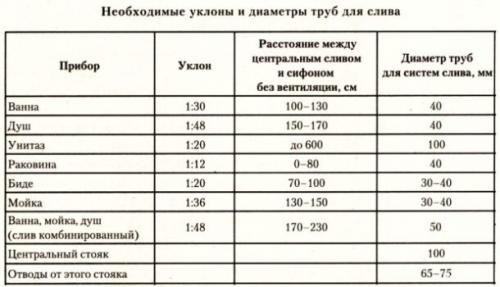

Чтобы правильно подобрать диаметр канализационной ПВХ трубы , необходимо в идеале провести расчет предполагаемого объема стоков, но часто этим расчетом пренебрегают, используя проверенные миллионами параметры:

• трубы от душевой кабины , ванны , умывальника и биде могут быть диаметром 40-50 мм;
• для кухонной мойки – 32-50 мм;
• для унитаза – 110 мм;
• для посудомоечной и стиральной машин – 25 мм;
• центральный стояк – 110-160 мм;
• бассейн – 200-300 мм.

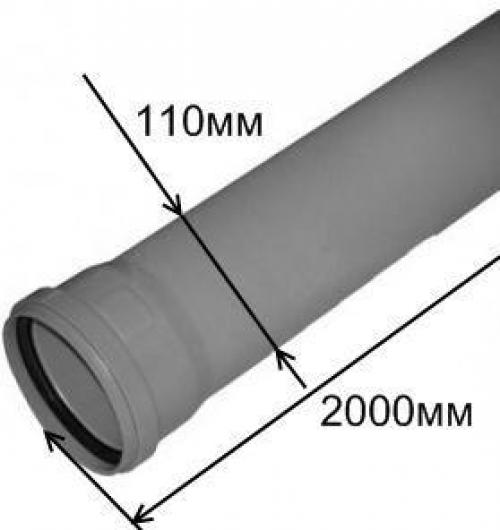

Диаметр канализационной трубы, которая выходит из квартиры, должен быть не менее диаметра общей магистрали. Для домов до 5 этажей это трубы диаметром 110 мм, для более высоких зданий – 160-200 мм. Внешняя канализация не может иметь диаметр менее 110 мм, что необходимо помнить при обустройстве канализации частного дома . Как правило, на дачных участках и в загородных домах для обустройства наружной части канализации используются трубы диаметром 110-200 мм. Если строится канализационная система для обслуживания нескольких домов, лучше взять диаметр побольше – около 315 мм. Трубы диаметром 630 мм подходят для обустройства магистрального участка канализации для обслуживания небольшого поселка.

Толщина стенок зависит от нагрузок на трубы. Для внутренней безнапорной канализации подойдут трубы со стенками 1,2-2,2 мм. Они имеют диаметр до 110 мм и относятся к классу прочности SN2. Трубы SN4 получили наибольшее распространение. Они используются для обустройства и наружной, и внутренней канализации. Такие трубы при диаметре 50 мм имеют стенки 2,6 мм, при 110 мм – уже 3,2 мм. Подходят для организации общего домового стояка, а также наружной безнапорной канализации в частном доме. Если необходимо обустроить напорную канализацию, лучше взять трубы с максимально толстыми стенками (класс SN8). При диаметре 90 мм толщина стенки составляет 3-6,6 мм.

Выбор длины зависит от протяженности трубопровода. Лучше свести все соединения к минимуму, но и излишне длинные трубы покупать не стоит – это экономически невыгодно, да и неудобно. Обычно ПВХ трубы продают отрезками по 0,5 м, 1 м и 2 м , но можно найти изделия длиной 3 м и 0,3 м . Некоторые производители предлагают трубы длиной 6 м и даже 12 м, ими удобно обустраивать наружную канализацию.

Помните, что места стыка отдельных участков – самые опасные, так что постарайтесь произвести монтаж так, чтобы соединений было как можно меньше. Тут поможет грамотный предварительный расчет. В случае чего длину трубы можно уменьшить, используя ножовку по металлу.

С помощью ПВХ труб можно собрать канализационную систему любой сложности. На помощь приходят не только разные диаметры труб, но и всевозможные переходники, поворотные отводы, тройники, крестовины, редукции, заглушки и т.д.

Как утеплить канализационную трубу под полом. Обогрев электрическим кабелем

Использование в качестве дополнительного обогрева канализации электрического кабеля считается еще одним распространенным способом утепления канализационной трубы. Такой метод подходит не только для уличных трубопроводов, но и для тех, которые располагаются в помещениях с недостаточным обогревом.
Специальный кабель прокладывается вдоль конкретных канализационных узлов, что позволяет получить постоянное утепление, независимо от погодных условий.

Нагревательный кабель прокладывается непосредственно на поверхности трубопровода, после чего проклеивается термостойким скотчем, предназначенным для пластиковых и алюминиевых изделий. В случае, когда длина электрического кабеля превышает длину трубы, возможно использовать обматывание по спирали. Если речь идет об алюминиевой или пластиковой трубе, равномерное распределение тепла обеспечивается посредством использования двухслойной алюминиевой прослойки.

Термостойким скотчем осуществляется крепление кабеля, который подключается с помощью автоматического выключателя. При этом необходимо учитывать, что в тех местах, где расположены фланцы и вентили, дополнительно нужно создать петлю из того же электрокабеля для того, чтобы обеспечить разъединение трубы, не прибегая к ее демонтажу.

В завершение утепления канализационных трубы необходимо обеспечить теплоизоляцию трубопровода, используя для этого любой подходящий материал.

Недостатком такого метода является его затратность, так как оплата за электроэнергию, скорее всего, ощутимо повысится, особенно, если обогревать таким образом предстоит длинные трубопроводы. В случае, если электроэнергии не будет – будет отсутствовать и обогрев, что тоже можно назвать недостатком.
