Мелкозаглубленный ленточный фундамент.

12.09.2017 в 12:55

МЗЛФ - это один из видов ленточных фундаментов, который характеризуется небольшим заглублением, значительно меньшим глубины промерзания грунта, и относительно не большим расходом бетонной смеси. Основными достоинствами МЗЛФ являются:
- экономичность - расход бетона значительно ниже, чем при строительстве обычного ленточного фундамента. Именно этот фактор чаще всего определяет выбор данной технологии при малоэтажном строительстве;.
Мелкозаглубленный ленточный фундамент.
- сниженные трудозатраты - меньший объём земляных работ, меньший объём приготавливаемого бетона (особенно это важно, когда нет возможности произвести заливку готовой смеси с миксера);.
- меньшие касательные силы морозного пучения, обусловленные уменьшенной площадью боковой поверхности фундамента.
Однако при строительстве МЗЛФ необходимо строго соблюдать технологию, легкомысленное отношение к процессу может привести к появлению трещин, и тогда все вышеперечисленные достоинства, как говорится, вылетят в трубу.
Самые распространённые ошибки, совершаемые при устройстве МЗЛФ:
1 выбор основных рабочих размеров фундамента вообще без какого-либо (даже самого упрощённого) расчёта;.

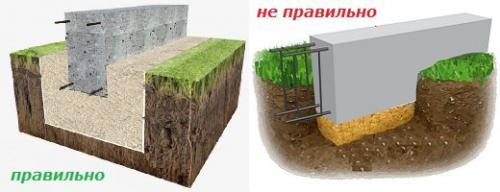

2 заливка фундамента непосредственно в землю без выполнения обсыпки непучинистым материалом (песком. По рис. 1 (справа) можно сказать, что в зимнее время года грунт будет примерзать к бетону и, поднимаясь, тащить ленту кверху, т. е. на фундамент будут действовать касательные силы морозного пучения. Особенно это опасно, если МЗЛФ не утеплён и не обустроена качественная отмостка;.
Обсыпка мелкозаглубленного фундамента.
3 неправильное армирование фундамента - выбор диаметра арматуры и числа стержней на своё усмотрение;.
4 оставление МЗЛФ не нагруженным на зиму - рекомендуется весь цикл работ (сооружение фундамента, возведение стен, утепление фундамента и обустройство отмостки) выполнять за один строительный сезон до наступления сильных морозов.
Расчёт мелкозаглубленного ленточного фундамента.
Расчёт МЗЛФ, как и любого другого фундамента, основывается, во-первых, на значении нагрузки от веса самого дома и, во-вторых, на расчётном сопротивлении грунта. Т. е. грунт должен выдерживать вес дома, передаваемый на него через фундамент. Обратите внимание, что именно грунт держит на себе массу дома, а не фундамент, как некоторые полагают.
В случае если рассчитать вес дома при желании обычный частный застройщик ещё сможет (например, при помощи нашего онлайн - калькулятора расположенного здесь …), то определить расчётное сопротивление грунта на своём участке самостоятельно не представляется возможным. Данная характеристика рассчитывается профильными организациями в специализированных лабораториях после проведения геолого - геодезических изысканий. Всем известно, что процедура эта не бесплатная. В основном прибегают к ней архитекторы, делающие проект дома, они же потом на основании полученных данных рассчитывают фундамент.
В связи с этим приводить в рамках данной статьи формулы для расчёта размеров МЗЛФ смысла нет. Мы рассмотрим случай, когда застройщик ведёт строительство своими силами, когда он не проводит геолого - геодезические изыскания и не может точно знать расчётное сопротивление грунта на своём участке. В такой ситуации размеры и конструкцию МЗЛФ можно выбрать по приведённым ниже таблицам.
Характеристики фундамента определяются в зависимости от материала стен и перекрытий дома и его этажности, а также от степени пучинистости грунта. Как можно определить последнюю описано здесь ….
I. МЗЛФ на средне - и сильнопучинистых грунтах.

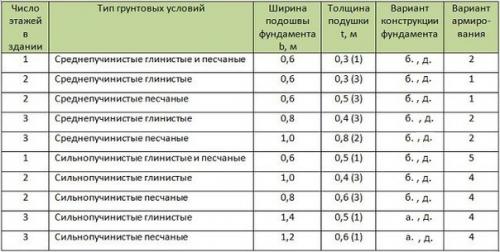

Таблица 1: отапливаемые здания со стенами из облегчённой кирпичной кладки или из газобетона (пенобетона) и с железобетонными перекрытиями.
Примечания:
- цифра в скобках указывает материал подушки: 1 - песок средней крупности, 2 - песок крупный, 3 - смесь песка (40%) с щебнем (60%);.
- данную таблицу можно использовать и для домов с деревянными перекрытиями, запас прочности будет ещё больше;.
- варианты конструкций фундаментов и варианты армирования смотрите ниже.

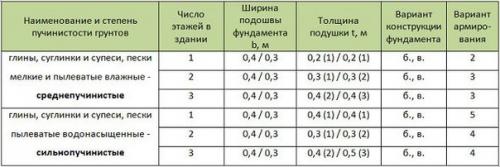

Таблица 2: отапливаемые здания со стенами из утеплённых деревянных панелей (каркасные дома), брёвен и бруса с деревянными перекрытиями.
Примечания:
- цифры в скобках обозначают тоже, что и в таблице 1;.
- над чертой значения для стен из утеплённых деревянных панелей, под чертой - для бревенчатых и брусовых стен.

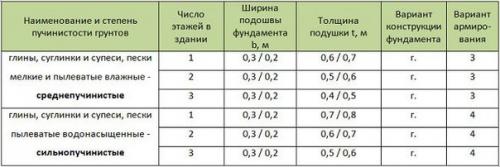

Таблица 3: незаглубленные фундаменты неотапливаемых бревенчатых и брусовых построек с деревянными перекрытиями.
Примечания:
- над чертой значения для бревенчатых стен, под чертой - для стен из бруса.

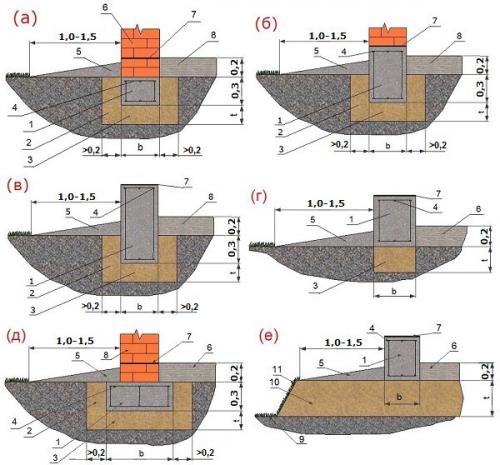

Варианты конструкции МЗЛФ на средне - и сильнопучинистых грунтах обозначенные в таблицах буквами показаны на рисунках ниже:
Мелкозаглубленные фундаменты на пучинистых грунтах.
1 - монолитный железобетонный фундамент; 2 - песчаная засыпка пазух; 3 - песчаная (песчано - щебёночная) подушка; 4 - арматурный каркас; 5 - отмостка; 6 - черновой пол (показан условно); 7 - гидроизоляция; 8 - цоколь; 9 - поверхность грунта; 10 - песчаная подсыпка; 11 - дёрн.
Вариант а. - верхняя плоскость фундамента совпадает с поверхностью земли, цоколь выложен из кирпича.
Вариант б. - фундамент выступает над поверхностью на 20-30 см., образуя низкий цоколь или являясь частью цоколя.
Вариант в. - фундамент возвышается над грунтом на 50-70 см., при этом он же является и цоколем.
Вариант г. - незаглубленный фундамент - цоколь; в таблице 3 видно, что такие фундаменты используются для неотапливаемых деревянных построек.
Вариант д. - применяется вместо вариантов б. или в., когда ширина подошвы фундамента значительно превышает толщину стены (более чем на 15-20 см.
Вариант е. - мелкозаглубленный ленточный фундамент на песчаной подсыпке используется довольно редко на слабых (заторфованных, заиленных) грунтах при высоком уровне грунтовых вод для деревянных построек. В зависимости от размеров постройки подсыпка делается либо под каждой лентой, либо под всем фундаментом сразу.
Армирование мелкозаглубленного ленточного фундамента.
Армирование МЗЛФ сетками из рабочей арматуры и вспомогательной арматурной проволоки производится. Рабочая арматура располагается в нижней и в верхней части фундамента, при этом она должна быть погружена в толщу бетона примерно на 5 см. Нижняя сетка работает на прогиб фундаментной ленты вниз, а верхняя - на выгиб ленты вверх. Располагать рабочую арматуру посередине ленты (как иногда можно увидеть в интернете) нет никакого смысла.

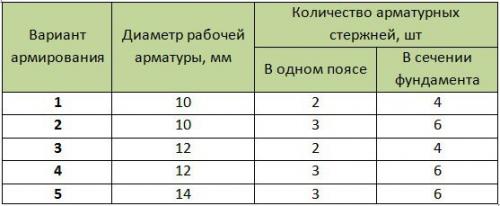

Таблица 4: варианты армирования фундаментов.
Варианты армирования МЗЛФ.

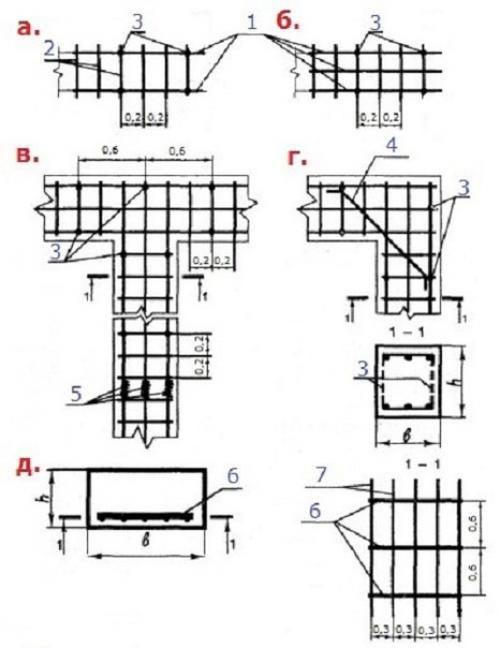

Схемы армирования МЗФЛ показаны на следующем рисунке:
Схемы армирования мзлф.
А. - сетка с двумя стержнями рабочей арматуры; б. - сетка с тремя стержнями рабочей арматуры; в. - Т - образный стык; г. - Г - образный угловой стык; д. - дополнительное армирование МЗЛФ с большой шириной подошвы, когда подошва шире цоколя более чем на 60 см (дополнительная сетка располагается , внимание, только в нижней части.
1 - рабочая арматура (а - III); 2 - вспомогательная арматурная проволока? 4-5 Мм (вр - I); 3 - стержни вертикальной арматуры? 10 мм (а - III), соединяющие верхнюю и нижнюю сетки; 4 - арматура для усиления угла? 10 мм (а - III); 5 - соединение проволочными скрутками (длина скрутки не менее 30-ти диаметров рабочей арматуры); 6 - дополнительная рабочая арматура? 10 мм (а - III.
II. МЗЛФ На непучинистых и слабопучинистых грунтах.
Мелкозаглубленные ленточные фундаменты на непучинистых и слабопучинистых грунтах не обязательно делать только из монолитного бетона. Можно использовать и другие местные материалы, например, бутовый камень, красный керамический кирпич. МЗЛФ Закладывается на 0, 3-0, 4 метра без песчаной подушки. Причём для деревянных зданий и одноэтажных кирпичных (или газобетонных) фундаменты можно даже не армировать.
Для 2-х и 3-х этажных домов со стенами из каменных материалов МЗЛФ армируется. Фундаменты из бетона усиливаются по 1-му варианту армирования (см. Таблицу 4 выше. Фундаменты сложенные из бута или кирпича усиливаются кладочными сетками из арматуры вр - I? 4-5 Мм с размером ячеек 100 х 100 мм. Сетки через каждые 15-20 см кладут.
Конструкции МЗЛФ на непучинистых и слабопучинистых грунтах показаны на рисунке ниже:
Фундаменты на непучинистых грунтах.
1 - фундамент; 2 - цоколь; 3 - отмостка; 4 - гидроизоляция; 5 - черновой пол (показан условно); 6 - сетки из проволочной арматуры, 7 - армирование по 1-му варианту (см. таб. 4).
Варианты а. и б. - для деревянных и одноэтажных кирпичных (газобетонных) зданий.
Варианты в. и г. - для двух - и трёхэтажных кирпичных (газобетонных) зданий.
Ширина подошвы b определяется в зависимости от этажности здания и материала стен и перекрытий.

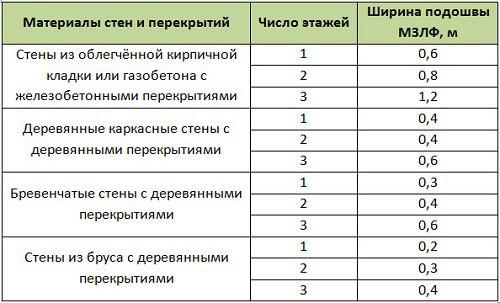

Таблица 5: значения ширины подошвы МЗЛФ на непучинистых и слабопучинистых грунтах.
Ширина МЗЛФ на непучинистых грунтах.
Этапы строительства мелкозаглубленного ленточного фундамента и рекомендации.
1 перед тем как приступать к строительству фундамента, при необходимости нужно обеспечить качественный отвод поверхностных дождевых вод с соседних участков от пятна застройки. Делается это путём отрывки водоотводных канав.
2 размечается фундамент и отрываются траншеи. Рекомендуется приступать к земляным работам только после завоза на стройплощадку всех необходимых материалов. Процесс отрывки траншеи, заливки ленты, обратной засыпки пазух и сооружения отмостки желательно организовать непрерывным. Чем менее он растянут по времени, тем лучше.
3 вырытые траншеи застилаются геотекстилем. Делается это для того, чтобы песчаная подушка и песчаная засыпка пазух со временем не заиливалась окружающим их грунтом. При этом геотекстиль свободно пропускает воду и не даёт возможности прорастать корням растений.
4 послойно (слоями 10-15 см) засыпается песчаная (песчано - щебёночная) подушка с тщательной утрамбовкой. Пользуются либо ручными трамбовками, либо площадочными вибраторами. Не стоит относиться к трамбовке легкомысленно. Мелкозаглубленные фундаменты не такие мощные, как фундаменты залитые на всю глубину промерзания и поэтому халява здесь чревата появлением трещин.
5 выставляется опалубка и вяжется арматурный каркас. Не забывайте сразу предусматривать подвод к дому воды и канализации. Таким образом, если фундамент является и цоколем помните о продухах (не относится к постройкам с полами по грунту.
6 заливается бетон. Заливка всей ленты должна производиться непрерывно, как говорится, в один заход.
7 после схватывания бетона (летом 3-5 дней) снимается опалубка и делается вертикальная гидроизоляция фундамента.
8 производится обратная засыпка пазух крупным песком с послойным трамбованием.
9 сооружается отмостка. Желательно (особенно при небольшой высоте фундаментной ленты) делать отмостку утеплённой. Эта мера дополнительно уменьшит силы морозного пучения, воздействующие на МЗЛФ зимой. Утепление производят экструдированным пенополистиролом.
Как уже говорилось в начале статьи, не допускается оставлять МЗЛФ незагруженным или недогруженным (здание построено не полностью) на зиму. Лишь в том случае, если всё же такое произошло, сам фундамент и грунт вокруг него нужно укрыть любым теплосберегающим материалом. Использовать можно опилки, шлак, керамзит, солому и т. п. чистить снег на пятне застройке также при этом не нужно. Возводить мелкозаглубленный ленточный фундамент в зимнее время года в промёрзшем грунте крайне не рекомендуется.
