Разметка фундамента. Перед началом земляных работ при строительстве фундаментов здания необходимо подготовить участок.

07.10.2017 в 20:56

Для этого требуется знать, как правильно разметить фундамент для частного дома своими руками. Чертеж или эскиз необходимо перенести на местность и сделать это нужно с высокой точностью, чтобы избежать проблем при дальнейшем строительстве.
Многие непрофессиональные строители не понимают важности подготовительных работ. Ниже представлены проблемы, которые могут возникнуть, если сделать разметку не правильно или вовсе пренебречь ей:
Нарушение геометрических размеров здания;.

Неточности угловых размеров;.
Неправильная работа несущих конструкций из-за отклонения фундаментов и стен от проектных;.
При использовании сборных перекрытий их элементы, изготовленные по проектным значениям, могут не подойти по существующим размерам, что приведет к дополнительным финансовым и трудовым затратам.
Разметка контура фундамента под дом позволяет расположить опорные конструкции в строгом соответствии с принятым решением.
От расположения фундаментов зависит местоположение будущих стен здания и размеры помещений.

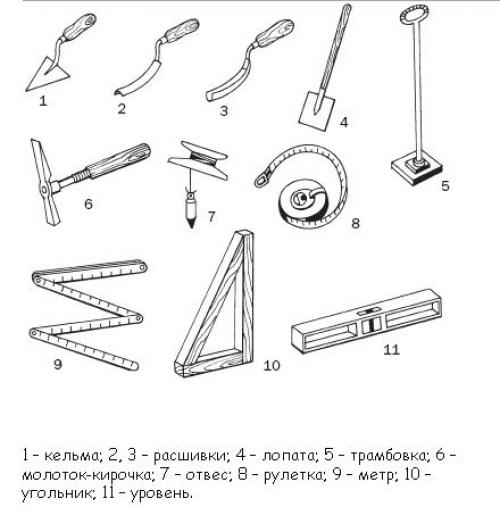

Чтобы разметка под фундамент была точной и быстрой в выполнении необходимо запастись следующими приборами и материалами:
Рулетка с большой длиной измерительной ленты (в идеале равной или больше длины самой протяженной стены дома);.
Деревянные колышки или арматурные стержни (выбор зависит от имеющихся материалов и плотности грунта основания);.
Строительный угольник (имеет углы с величинами 30, 60 и 90 градусов);.
Прочный шнур;.
Деревянные рейки;.
Зажимы, прищепки или гвозди для закрепления шнура к колышкам;.
Строительный уровень (можно приобрести недорогой пузырьковый, лазерный существенно облегчит работу, но имеет высокую стоимость.
Таким образом, если есть возможность, можно также использовать нивелир, но его покупка для строительства одного здания нецелесообразна. Также при себе нужно иметь ножницы для нарезки шнура, молоток для забивки гвоздей, калькулятор для проведения необходимых расчетов.
Начало работ.
В качестве общего метода можно привести разметку ленточного фундамента. Вынос на местность ленты или отдельных опор (столбы, сваи. Отличается несущественно. Проще всего разметить землю под плитный фундамент. Здесь достаточно обозначить углы и стороны плиты.
Подготовку участка к строительству с нахождения первой точки начинают. Ею может служить любой угол дома. Для ленточного и других типов фундамента потребуется найти внешнюю сторону угла. При выполнении чертежей или эскизов рекомендуется привязывать строящийся объект к уже существующим или границам участка.
Определив первую точку, нужно построить прямой угол. Проще всего это сделать методом "Египетского Треугольника". Для начала нужно отметить угол с небольшой длиной сторон, воспользовавшись строительным угольником. Далее в одну сторону откладывают величину, делящуюся на 3 (удобно отложить 3 или 6 метров, такая большая длина уменьшит погрешность измерений), а в другую сторону делящуюся на 4 (если в предыдущем случае отложено 3 метра, то следует принять длину стороны 4 метра, а если 6 метров, то - 8.
После проверяют соответствие угла значению 90 градусов. Для этого нужно измерить расстояние между концами отложенных отрезков по кратчайшему пути. Лишь в том случае, если использовались отрезки 3 и 4 метра, то длина диагонали должна составлять 5 метров. Только в том случае, если отрезки равнялись 6 и 8 метрам, то диагональ при ровности угла будет 10 метров. В случае если значения не совпали, необходимо выравнивать угол до соответствия условию.
Чтобы выполнить работы правильно, необходимо также четко представлять конструкцию разметки.
Разметка или обноска состоит из деревянных колышков и прибитых к ним реек. Такую конструкцию создают только по внешнему обводу ленточного фундамента.
Внутренние границы наружной ленты и внутренние стены обозначают шнуром, который на гвозди прибивается к обноске. Наружную обноску из дерева можно выполнить как сплошной, так и с разрывами.
После нахождения первого угла работу по разметке ленточного фундамента простого прямоугольного сечения ведут в следующем порядке:
Разметка внешнего контура фундамента.
Процесс нанесения разметки под основание.
Нахождение второй и третьей точки путем откладывания длин стен. Построение от этих точек углов 90? И их проверка. В каждую точку забываются вешки.
Нахождение последней четвертой точки и завершение построения контура здания. Проверка угла.
Проверка диагоналей. Они должны соответствовать чертежу. Внимание! Только в том случае, если дом как в рассматриваемом случае прямоугольный в плане, диагонали должны быть равны. Тоже правило для квадрата действует.
Забивка колышков по внешнему периметру, натягивание шнура.
Прибивка к колышкам горизонтальных реек. Сделать это нужно примерно на середине высоты вертикальной стойки или по ее верхнему краю.
Далее выполняют разметку внутреннего контура. Для этого от внешнего отступают на ширину фундамента и также обозначают с помощью колышков и шнура (рейки.
Проверка внутренних углов и диагоналей.
Разметка внутренних стен и проверка углов их сопряжения с наружными.
После завершения разметки с участка под дом снимают верхний слой плодородной почвы и выкапывают траншею. При устройстве ленточного фундамента для здания с подвалом вместо траншеи необходимо сделать котлован. Устройство внутренней части разметки в этом случае не требуется до начала разработки грунта. Шнур для разметки внутренней границы протягивают после землеройных работ, прикрепляя его к внешним рейкам на необходимом расстоянии.
Простейшая разметка.

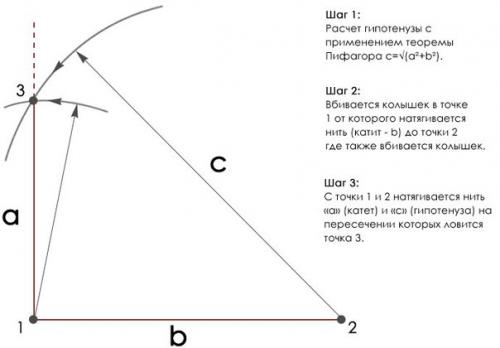

Точное нахождение точек при помощи теоремы Пифагора.
Разметка фундамента своими руками не требует сложной техники. Но если планируется довольно большая стройка, для уменьшения трудозатрат потребуется нивелир (лазерный уровень. С его помощью все необходимые геометрические измерения, в том числе проверку углов, можно проводить в минимальные сроки. Для частного домостроения достаточно простейших приборов.
Чтобы обноска ленточного фундамента не помешала проведению земляных работ, правильно будет выполнить ее с отступом 50 см во внешнюю сторону от проектных значений.
Для отдельно стоящих фундаментов, так же как и для ленточного сначала выполняется наружная обноска, а после натягивается шнур для обозначения опор.
Лишь в том случае, если выполнить работы по разметке правильно, при строительстве здания не возникнет сильных отклонений от проектных значений (при условии соблюдения технологии монтажа стен и их ровности. Обноска и разметка для фундамента позволит построить дом без дополнительных мероприятий по подгонке элементов дома к имеющимся размерам.
