Светодиодная подсветка потолка своими руками: пошаговая инструкция

Светодиодная подсветка потолка своими руками: пошаговая инструкция

Большинство светодиодных лент нельзя подключать напрямую к сети 220 В. Если так сделать, они сгорят. Чаще всего ленты работают от более низкого напряжения: 12 или 24 В. К сети их подключают через блок питания, который нужно покупать отдельно. При выборе блока обратите внимание на характеристики:

• выходное напряжение блока должно совпадать с рабочим напряжением ленты
• мощность блока должна быть выше, чем суммарная мощность ленты и подключенных к ней устройств (чаще всего таким устройством бывает контроллер)

Контроллер используют для управления режимами работы RGB-лент — они могут светиться разными цветами. Чтобы рассчитать необходимую мощность блока питания, узнайте мощность контроллера, к ней прибавьте мощность ленты и запас 10–25 % от полученной суммы. Округлите итоговое число в большую сторону. Производители указывают мощность ленты двумя способами: либо общую для всей ленты (этот показатель можно использовать как есть), либо в расчете на метр (тогда нужно умножить его на длину вашего отрезка ленты).

Связанные вопросы и ответы:

Какие преимущества использования светодиодной подсветки для потолка

Современный потолок натяжной со светодиодной подсветкой имеет определенные конкурентные преимущества:

• Продолжительный срок эксплуатации, безопасность применения светодиодной подсветки в домашних и промышленных условиях. Прибор освещения не выделяет токсичных веществ и не содержит ртуть, что позволяет эксплуатировать освещение без опасности для здоровья человека.
• Отсутствие нагревания при работе. Светодиодная подсветка создает минимальное тепло и не нуждается в применении дополнительного изолирующего материала при установке осветительных приборов. Также при контакте потребителя с источником света исключена возможность получить термическую травму и другие нежелательные повреждения.
• Экономия электроэнергии. При эксплуатации светодиодные изделия экономно потребляют электроэнергию, что позволяет снизить расходы на оплату коммунальных услуг. Благодаря этому можно активно использовать различные сочетания цветовой гаммы. При этом не придется тратить много средств на оплату электроэнергии.
• Комфортная эксплуатация светодиодов. Светодиодные источники освещения не издают шума во время работы, не раздражают орган зрения человека и не оказывают негативного влияния на зрительную функцию. У подсветки есть функция регулировки яркости света, которая повышает общий комфорт использования дополнительного освещения в помещении.
• Продолжительный срок эксплуатации приборов освещения. Светодиодный источник света рассчитан на 100 000 часов непрерывной работы. Светодиоды мгновенно загораются при включении, им требуется дополнительное время на нагрев, чтобы в полную мощь светить. Лампочки устойчивы к вибрации, и при их колебании срок службы не уменьшается.
• Возможность выбора оттенка светодиодного излучения. Потребитель может выбрать различные тона, подходящие для конкретного помещения. Также прибор освещения можно установить по периметру окна, что актуально при недостатке дневного света.

Какие материалы и инструменты необходимы для установки светодиодной подсветки потолка

Установка светодиодной ленты на потолок должна проходить в определенной последовательности. Важно учитывать такие нюансы, как площадь помещения и высота потолков.

Ленту лучше покупать длиной не больше пятнадцати метров. Иначе диоды, расположенные рядом с блоком питания, примут на себя максимальную нагрузку и быстро перегорят.

Алгоритм действий при установке ленты:

1. Необходимо определиться со светодиодами, которые будут задействованы в искомой ленте. Если владелец помещения желает получить яркий свет, то ему лучше приобрести лампы 5060. Они будут немного дороже, чем стандартные диоды 3528.
2. Важно выбрать, какая будет плотность ламп на ленте. Возможны варианты в 30, 60, 120 см. Эти цифры означают количество диодов, размещенных на одном метре ленты. Благодаря этим показателям можно сделать свет более приглушенным ли ярким. Просто нужно учитывать, что чем больше закреплено ламп на одном метре ленты, тем ярче будет освещение в комнате.
3. Не стоит забывать о типе подсветки. Данный вопрос не менее важен, чем предыдущие. Лучше выбирать влагозащищенные виды, они дольше прослужат.
4. Необходимо решить, будет ли лента цветной. Если человек желает видеть много цветов, то ему лучше приобрести контроллер.
5. Измерения и расчеты. Установка подсветки потолка светодиодной лентой требует точных данных о периметре помещения, где нужно провести подсветку. Нужно узнать площадь выбранного помещения. Когда все необходимые данные получены, следует умножить мощность, которую потребляет один метр светодиодной ленты на площадь помещения. Полученные значения нужно записать. Они будут нужны при выборе контроллера, а также системы питания для светодиодной ленты.
6. Потребуется определить, где будет проходить освещение. Монтаж под натяжной потолок будет отличаться от установки светодиодной ленты в парящий потолок. Следует заранее выбрать вариант установки и решить, будут ли создаваться специальные выступы из гипсокартона.
7. При установке светодиодной ленты под натяжной потолок стоит учесть такой нюанс. Когда лента имеет один цвет, то стоит соединять плюс к минусу. Если она разноцветная, то придется искать участки, на которых обозначен выбранный цвет.

Как выбрать подходящие светодиодные ленты или модули для потолка

Светодиодные ленты – современная альтернатива классическим источникам света. Их используют при обустройстве жилых, подсобных и рабочих помещений.

С помощью светодиодных лент дизайнеры создают системы распределённого света, освещают ниши и подсвечивают рабочее пространство.

Светодиодные ленты также называют LED-лентами. Light-emitting diode (англ.) – светодиод. Это осветительный прибор, в котором вместо лампочек используются светодиоды, которые устанавливаются на гибкую плату.

Светодиодная лента продается как комплектом (фиксированная длина), так и на отрез (кратно метру). Второй вариант используется для уличных лент. При этом важно понимать, что фиксированная длина комплектной ленты не ограничивает возможности установки, излишек ленты всегда можно обрезать.

Виды светодиодных лент

Со временем, производители светодиодных лент создают новые технологии создания светодиодных лент. На данный момент, в наших магазинах представлено 2 самых популярных вида:

SMD

У таких лент видны точки диодов. Поэтому такую ленту лучше убирать в нишу, чтобы не было видно источника света и это не вызывало визуального шума.

COB

У светодиодной ленты COB (Chip-on-Board) отличие в более высокой плотности расположения светодиодов и создании более равномерного светового потока. Диоды располагаются очень близко друг к другу и имеют малые габариты, позволяя увеличить плотность размещения в несколько раз, и добиться чёткой линии света без видимых точек и провалов яркости.

Угол свечения увеличивается до 180 градусов, благодаря тому, что слой люминофора, которым покрыты диоды, имеет в разрезе полукруглую форму. В стандартных SMD-лентах это значение составляет 120 градусов, т.к. рассеивание ограничено стенками корпуса. Ленты COB обеспечивают равномерное освещение и комфорт для человеческих глаз, без выраженных световых точек и затемнений.

Область применения

По области применения светодиодные ленты можно разделить таким образом:

Все из перечисленных видов отличаются друг от друга уровнем защиты IP.

IP – уровень пылевлагозащиты. Обозначается цифровым индексом, где первая цифра обозначает степень защиты от пыли, а вторая – уровень защиты от влаги. Чем выше значение, тем сильнее защита. Пример: IP20, IP44 или IP68.

Цвет свечения и режимы

В нашем ассортименте представлены светодиодные ленты с разным цветом свечения.

Тёплый, дневной, холодный

Можно выбрать модели со стандартным цветом освещения (тёплый, дневной или холодный). Такие ленты чаще всего применяются для подсветки помещения.

Также бывают модели с возможностью регулировки температуры свечения.

Цветные и мультиколор RGB

Для декоративной подсветки интерьера или функционального освещения внутри разных объектов используются:

• цветные светодиодные ленты, которые имеют определённый цвет;
• RGB (англ. «red», «green», «blue») – светодиодная лента, которая меняет цвет свечения во время работы. Управляя яркостью каждого из трёх светодиодов, можно получить любой цвет, путём "смешивания" трёх основных.

В наших магазинах вы сможете найти ленты разных цветов:

Мультиколор RGB + белый (RGBW)

Самое современное и функциональное решение среди цветных светодиодных лент – RGBW ленты.

Отличительная особенность ленты RGBW - наличие отдельного светодиодного кристалла белого свечения, с помощью которого можно создать функциональное освещение комфортной цветовой температуры, а также совместно с кристаллами RGB создавать различные цветовые оттенки, расширяя применение в сравнении с лентой RGB.

Все четыре кристалла RGBW находятся в одном светодиодном корпусе, за счет чего нужный цвет/оттенок свечения достигается на выходе из светодиода, создавая на освещаемой поверхности равномерный однородный свет.

Подключение и комплектующие

Отличие светодиодных лент 12 В и 24 В

Ленты с напряжением 12 В и 24 В вы можете укоротить или нарастить используя коннекторы. Из-за небольшого напряжения, ленты 12 В могут терять яркость на большей длине, поэтому её используют для небольших фрагментов подсветки, например, над рабочей поверхностью кухни.

А лента с напряжением 24 В не имеет этого недостатка, и ей можно подсветить, например, потолок по всему периметру комнаты. Если при использовании светодиодной ленты 12 В максимальная допустимая длина подключения участка составляет 5 метров, то при использовании ленты на 24В можно подключить один участок до 10 метров. Для более длинных участков требуется параллельное подключение.

В отличии от лампочек, светодиодную ленту для интерьерного использования нельзя просто подключить к сети. Только уличные светодиодные ленты подключаются к 220 В.

Как правильно рассчитать мощность и количество светодиодов для подсветки потолка

Светодиодная лента представляет собой длинную печатную плату с различной шириной. На ней надежно зафиксированы источники света и резисторы. Светодиоды всегда расположены строго по порядку с одинаковой плотностью на всем протяжении платы. Они могут выстраиваться в одну линию и больше, отчего зависит яркость свечения готового изделия. Сам диод может состоять из одного или нескольких кристаллов. Вычисление мощности метра LED-ленты в случае отсутствия данных, потребует определения типа использования светодиодов. Для этого достаточно замерить их при помощи линейки или рулетки. Длину и ширину обычно вносят в маркировку, не используя запятые. Допустим, размеры светодиода равны 2,8х3,5 мм, это указывает на его принадлежность к серии SMD 2835.

Другие виды светодиодов:

• SMD 3020,
• SMD 3528,
• SMD 5050,
• SMD 5060,
• SMD 5630,
• SMD 5730.

После осуществления замеров обратитесь к таблице соответствия размеров светодиодов номинальному току:

Искомая величина позволит вычислить мощность источников света, используя следующую формулу:

P = U • I • N/K, где U – напряжение LED-ленты, I – ток, N – количество светодиодов на один метр, K – число последовательно соединенных SMD. Как правило, ленты на 12 содержат три светодиода, а на 24 В – по шесть. Количество источников света на один метр составляет 30 или 60. Ленты с особо интенсивной яркостью свечения обладают числом 120, 180, 240 элементов на один метр. Их количество напрямую влияет на итоговый параметр мощности, пропорциональной общей длине изделия.

Для примера возьмем LED-ленту на 12 В с размерами диодов 2,8х3,5 мм, распределенными по 30 штук на один метр. Исходя из показателей габаритов светодиодов, становится понятно, что перед нами изделие SMD 2835, рассчитанное на потребление номинального тока 0,06 А. Применив вышеуказанную формулу, нетрудно получить необходимый результат: P = 12 • 0,06 • 30/3 = 7,2 Вт.

Когда в вашей ленте используются диоды класса SMD 5050, состоящие из трех кристаллов, для вычисления общей мощности нужно сложить мощности всех элементов. Если диод с одним кристаллом обладает мощностью P = U • I = 12 • 0,02 = 0,24 Вт, то параметры тройного источника света будут такими: P = 0,24 • 3 = 0,72 Вт. Другая LED-лента может иметь напряжение отличное от 12 В, как и номинальный ток в амперах, представленный в формуле цифрами 0,02. Светодиоды с тремя кристаллами обеспечивают более яркое освещение, так как их мощность в три раза интенсивнее моделей с одним кристаллом. Большинство современных пользователей предпочитают светодиодные ленты с элементами SMD 3528 и 5050.

Как подключить светодиодную подсветку к электрической сети

Большинство светодиодных лент нельзя подключать напрямую к сети 220 В. Если так сделать, они сгорят. Чаще всего ленты работают от более низкого напряжения: 12 или 24 В. К сети их подключают через блок питания, который нужно покупать отдельно. При выборе блока обратите внимание на характеристики:

• выходное напряжение блока должно совпадать с рабочим напряжением ленты
• мощность блока должна быть выше, чем суммарная мощность ленты и подключенных к ней устройств (чаще всего таким устройством бывает контроллер)

Контроллер используют для управления режимами работы RGB-лент — они могут светиться разными цветами. Чтобы рассчитать необходимую мощность блока питания, узнайте мощность контроллера, к ней прибавьте мощность ленты и запас 10–25 % от полученной суммы. Округлите итоговое число в большую сторону. Производители указывают мощность ленты двумя способами: либо общую для всей ленты (этот показатель можно использовать как есть), либо в расчете на метр (тогда нужно умножить его на длину вашего отрезка ленты).

Какие варианты крепления светодиодных лент на потолок существуют

Способ крепления зависит от локации подсветки. Для потолка подойдет один вариант, для гипсокартонной стены — совсем другой. Разберем все методы.

Заводской клей

На некоторых видах светодиодных лент предусмотрены клеевые подложки. Достаточно освободить их от защитных пленок, после чего прижать плату к поверхности. После монтажа важно проверить, что изделие зафиксировано по всей длине.

Двухсторонний скотч

Если планируете крепить светодиодную ленту на мебель или предметы интерьера, можно воспользоваться алюминиевым двухсторонним скотчем. Принцип аналогичен монтажу на клеевую подложку. Нужно нанести липкую ленту на плату, удалить защитную пленку и прижать изделие к поверхности.

Совет! Лучше взять ленту скотча, равную по длине светодиодной плате. Фиксация на небольшие отрезки может оказаться ненадежной.

Клей

Для монтажа подойдет универсальный суперклей или термостойкий состав. Массу нужно нанести на подложку ленты, после чего крепко прижать плату к поверхности и немного подержать. Затем важно дождаться полного высыхания клея и убедиться, что изделие хорошо зафиксировано.

С помощью клея платы можно крепить к гипсокартонным стенам, на мебель, предметы интерьера, натяжные потолки. Однако есть риск, что со временем лента начнет “отходить” от поверхности.

Алюминиевый профиль

Для монтажа ленты подойдут накладные или врезные профили разных конфигураций. Такой способ крепления считается надежным, поэтому оптимален для организации сложной декоративной подсветки. С помощью профиля ленту можно крепить практически на любую поверхность.

Хомуты, скобы, клипсы

Если LED-лента будет не на виду, для фиксации можно воспользоваться специальными крепежными элементами. Главное — выбрать изделие, соответствующее ширине платы.

Как избежать перегрева светодиодов при их установке на потолок

Перед тем как детально рассматривать основные причины выхода из строя светодиодных светильников, нам нужно понять их устройство: они включают в себя несколько компонентов, имеющих целый ряд уникальных особенностей. Понимание их роли позволяет более эффективно обслуживать и при необходимости ремонтировать светодиодные светильники.

Вот основные элементы светодиодного светильника:

• Светодиоды . Это один из самых важных компонентов светодиодного светильника, отвечающий за создание светового потока. Диоды, закрепленные на алюминиевой пластине, могут быть разных цветов. Благодаря этому можно создавать разнообразные сценарии освещения.
• Драйверы . Данные устройства выполняют регулировку тока и напряжения, которые подаются на светодиоды. Простые драйверы работают при помощи резистора или конденсатора, а более дорогие модели имеют трансформатор и управляющий чип.
• Тепловые радиаторы . В процессе работы светодиоды выделяют тепло. Чтобы избежать перегрева, светодиодный светильник оснащается специальными радиаторами. Для контакта между радиаторной пластиной и излучающим диодом обычно используется термопаста.
• Оптическая система. Равномерное распределение светового потока и изменение угла рассеивания осуществляется с помощью линз, рассеивателей и отражателей. Они помогают создать нужную форму и направление светового потока.

Помимо этого, в стандартную комплектацию входят соединительные провода для подключения светодиодного светильника к источнику питания и плате управления, а также корпус и крепежные элементы для установки на потолке, стене или на другой поверхности.

Можно ли установить светодиодную подсветку на натяжной потолок

Подсветка потолка при помощи светодиодов сейчас является одним из самых часто применяемых дизайнерских решений. Если вы решили преобразить комнаты в своем доме основательно, то она поможет вам сделать это с наибольшим эффектом.

На заметку! Первые эксперименты со светодиодным освещением начались еще в не столь далекие 70-е годы ХХ века – именно тогда на рынке появились сами светодиоды. Но в то время они еще не были такого качества, которое позволяло бы применять их в жилых помещениях с целью организации освещения, так как раздражали глаза.

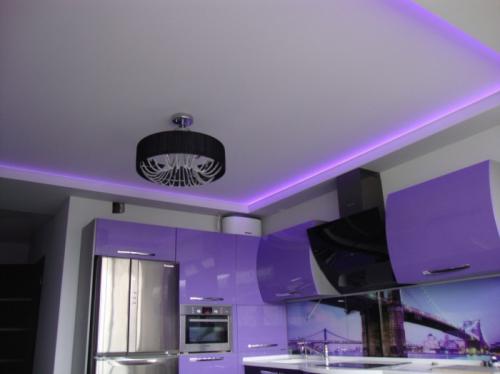

Натяжной потолок со светодиодной подсветкой

Ранее в качестве дополнительного освещения или подсветки в комнатах использовались только бра, позже появились точечные светильники. Однако именно светодиоды зарекомендовали себя как наиболее удачный вариант монтажа скрытой подсветки – ведь не всегда хочется, чтобы источники света были у всех на виду. К тому же светодиоды позволяют реализовать крайне интересные варианты освещения, и не только дополнительного, но и основного.

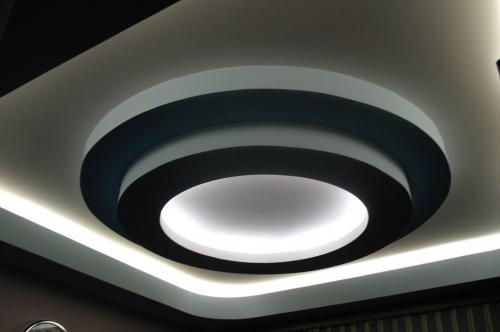

Подсветка многоуровневого потолка

Чем же хороша именно светодиодная подсветка потолка?

1. Она позволяет реализовать идею скрытой подсветки – источник света, то есть светодиодная лента, прокладывается так, что не заметна человеку, но при этом дает достаточно много света и создает светящуюся ауру в комнате.
2. Такую подсветку легко смонтировать самостоятельно.
3. Светодиодная подсветка в определенных случаях может выступать в качестве основного источника света.
4. Это – возможность воплотить в жизнь самые дерзкие фантазии и дизайнерские решения относительно игры света и цвета.
5. Подсветка может быть не только белой или желтой – светодиодные ленты выпускаются в различных цветовых вариациях.
6. В дополнение к светодиодам можно использовать и оптоволокно – отличный «проводник» света, который существенно расширяет возможности организации подсветки.
7. Светодиоды во время работы потребляют мало электроэнергии, а значит, экономичны.
8. За счет подсветки можно четко разграничить зоны в помещении, если это необходимо.
9. Наконец, подсветка может выполнять обычную декоративную роль.

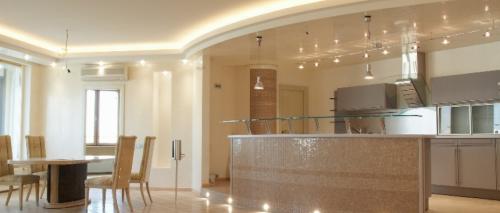

Многоуровневый потолок с подсветкой

Цены на потолочные светильники

потолочные светильники

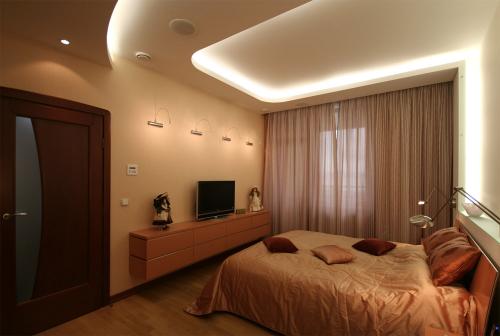

Подсветка светодиодами

У светодиодной подсветки потолка есть и свои минусы. Их не так много, но о них стоит знать, если вы планируете устанавливать ее в своей квартире.

1. Не всегда использование цветной подсветки – это плюс. Иногда такое освещение может раздражать глаза. Поэтому будет отлично, если во время монтажа вы предусмотрите возможность смены цветов подсветки.
2. Стоят светодиоды недешево, однако в обслуживании они дешевле из-за малого энергопотребления.

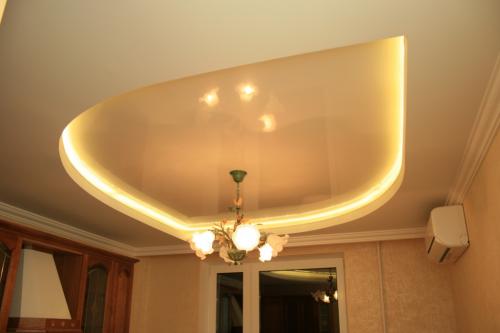

Светодиодная подсветка для потолка

Срок службы у светодиода достаточно большой. Некоторые производители заявляют, что гореть эта маленькая лампочка может около 100 000 часов. Но доверять этой цифре сильно не стоит. Дело в том, что со временем светодиодная лента начинает светить не так ярко. Сроком службы у этого осветительного элемента считается период от начала ввода его в эксплуатацию и до того момента, когда его световой поток снизится на 30%.

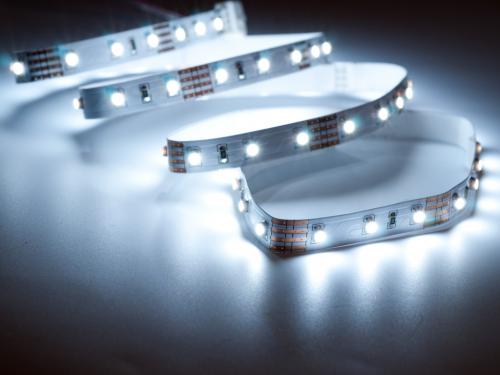

Светодиодная лента

Цены на светодиодную ленту

светодиодная лента

Схема строения светодиодной ленты

На заметку! Если использовать светодиодное освещение не более 6 часов в день, то лента будет исправно работать около 10 000 часов. То есть снижение яркости свечения человеческий глаз заметит не раньше чем через 4 года такого режима работы светодиодной ленты.
