УСТАНОВКА светодиодной ленты СВОИМИ.. Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты. УСТАНОВКА светодиодной ленты СВОИМИ.. Монтаж питания 220В

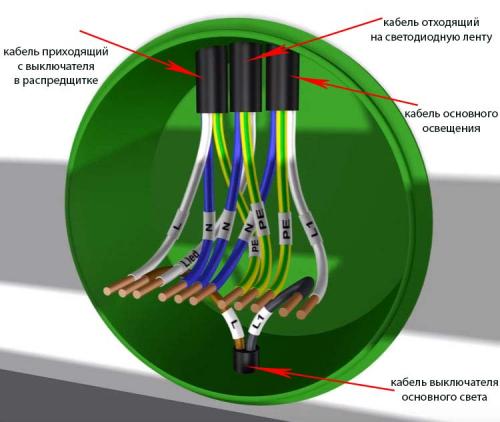

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности. УСТАНОВКА светодиодной ленты СВОИМИ.. Монтаж питания 220В 01

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная - любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье "Как определить фазу и ноль в электропроводке". УСТАНОВКА светодиодной ленты СВОИМИ.. Монтаж питания 220В 02

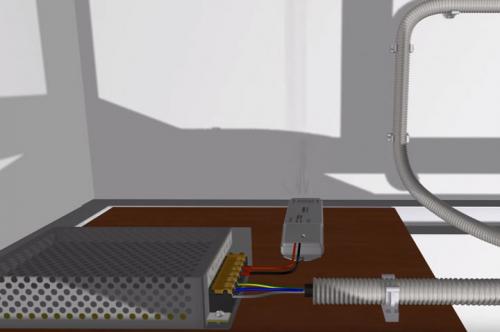

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер. УСТАНОВКА светодиодной ленты СВОИМИ.. Монтаж питания 220В 03

Монтаж светодиодной ленты 220 вольт. Светодиодная лента на 220 В

Так как рабочее напряжение ленты высокое, то каждая последовательная секция может содержать 60 и более светодиодов, что сильно увеличивает длину самой секции, до 1 метра. Соответственно, и резать такой вариант ленты можно только на такие отрезки, что не всегда удобно при применении внутри помещения.

В данном типе лент применяются светодиоды SMD 2835, 3014, 3528, 5050, 5630 (самые яркие). Мощность ленты с SMD5630 превышает 10 Вт/м, поэтому изделия крепятся на теплоотводящую металлическую планку.

Подключается светодиодная лента на 220 В без блока питания. Однако, требуется выпрямитель. Для подключения такой ленты к 220 вольт используется модуль, состоящий из вилки, диодного моста в пластиковом корпусе и коннектора.

Схема ленты на 220 вольт

Диодный мост преобразует переменный ток в пульсирующий постоянный. Также цепь или сам выпрямитель дополняется блоком для сглаживания колебаний. Таким образом к ленте поступает питание со стабильной полярностью.

Преимущества

Одно из преимуществ светодиодных лент на 220 V – возможность соединения отдельных отрезков в единую цепь протяженностью до 100 метров. Для сравнения, длина последовательно соединённых отрезков модели на 12 В не может превышать 5 м. Это важно, когда подсветка оформляется на большом объекте или в одном цвете. Тогда можно ограничиться одной точкой подключения, без дополнительных сложностей выполнить монтажные работы.

Другой плюс – допустимо подключение светодиодной ленты к сети 220 В, схема которой включает диммер. Это прибор, с помощью которого меняется яркость свечения ленты в рабочем режиме. Низковольтные ленты также могут диммироваться, но только на участке после блока питания, что создает определённые ложности при сборе схемы подключения. Ленту же на 220 вольт можно подключать непосредственно в диммеру. Устройства различаются по способу управления: ручной (механический с вращающейся клавишей) либо дистанционный (работает совместно с пультом).

Стоимость изделий на фоне низковольтных светодиодных лент суммарно чаще оказывается ниже, при этом продукция представлена в не менее широком ассортименте. Относительно использования подсветка на 220 В отлично работает на улице при жаре и в морозы.

Недостатки

Часть плюсов светолент на 220 В связаны с их недостатками. Например, изделия не используются для организации подсветки маленьких объектов (зеркало, столешница) или внутри здания в целом. Это в первую очередь обосновано тем, что диоды выдают яркое свечение и нагреваются. А во вторую – слишком большая длина минимального отрезка. Если необходимая длина 2,5 метра, а длина секции 1 метр, то придётся использовать либо 2, либо 3 метра, куда-то девая лишний отрезок. Низковольтные ленты в этом плане гораздо удобнее.

Изоляция от внешней среды обеспечивается на высоком уровне (IP67), но не предусмотрено отведение тепла. Из-за этого лента на 220 вольт в большей степени используется для уличной иллюминации.

Монтаж светодиодной ленты 220 вольт. Светодиодная лента на 220 В

Светолента для улицы

В пользу отказа от подсветки внутри жилого помещения также “говорит” использование, зачастую, низкокачественных материалов. Это часто наблюдается, так как производитель старается удешевить продукт с целью повышения спроса. Так, например, силиконовая влагозащитная оболочка нередко выделяет малоприятный запах, что вызывает дискомфорт у человека. А при нагревании полимерные детали могут выделять и токсины не безопасные для здоровья.

Также существуют и цветные RGB ленты, работающие от 220 вольт. Но такой тип лент сразу поставляется с контроллером, и зачастую с пультом управления. На границе секции у такого типа источника 4 контакта – для управления каждым цветом, плюс ноль.

Весь комплект чаще всего представляет из себя блок из вилки, контроллера и коннектора, самой ленты и пульта управления. От рулона, который бывает длиной от 5 до 15 метров отрезается нужный кусок. Далее отрезок светодиодной ленты, с помощью коннектора, подключается к 220 В.

Монтаж светодиодной ленты на кухне. Подсветка на кухню. Часть первая: Магия бесконтактного включения.

Монтаж светодиодной ленты на кухне. Подсветка на кухню. Часть первая: Магия бесконтактного включения.

Загорелся я тут сделать домашним приятное – подсветку рабочей зоны на кухне. Ну и сделал, а тех кому этот вопрос актуален или интересен – прошу под кат.

В этой части остановимся на используемых комплектующих и подсветке рабочей зоны. Во второй части будет “нижняя” подсветка в цоколе кухни.

Основные комплектующие:

1. С начала по случаю была заказана LED лента .

Посчитал что достаточно будет яркости светодиодов типа 3528. А поскольку на моей кухне много оранжевого цвета, выбрал холодный белый, чтобы не сгущать краски жёлтого спектра.

2. Затем был найден бесконтактный ИК выключатель работающий от взмаха руки перед ним.

3. Гулять так гулять, решено сделать подсветку не только рабочей зоны но и декоративную нижнюю подсветку спрятав её в цоколь кухни.

А чтобы включались и выключались они раздельно выбираем другой выключатель. Бесконтактный для этих целей уже не особо нужен, по этому подобран радиовыключатель

4. Блок питания для двух лент в целях экономии заказан из Китая, но можно выбрать и доставку из России. Тут закралась первая ошибка подбора комплектующих, из-за особенностей выключателя из пункта 2 необходимо использовать два БП для независимой работы LED лент. Второй БП докупил офлайн.

5. Просто приклеить ленту не наш выход по двум причинам: 1 – эстетическая, 2 – особенности конструкции шкафа прямо над мойкой.

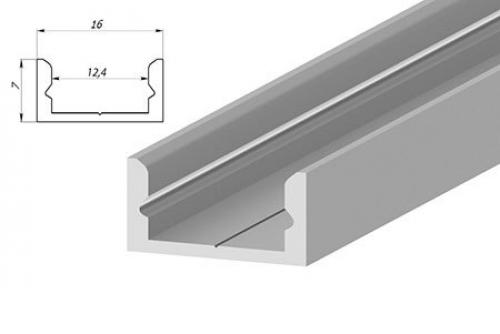

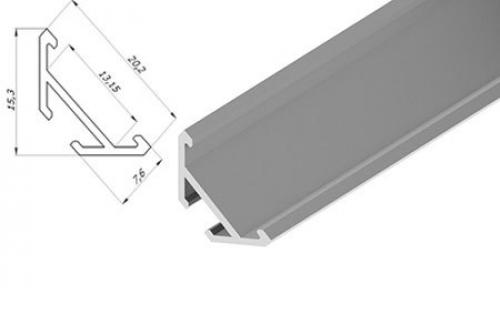

Покупаем офлайн угловой профиль для светодиодной ленты для подсветки рабочей зоны и прямоугольный для нижнего света.

У меня они шли в комплекте с рассеивателем и креплением. Цена примерно 400-500 рублей за 2 метра профиля.

Монтаж светодиодной ленты на кухне. Подсветка на кухню. Часть первая: Магия бесконтактного включения.

Монтаж светодиодной ленты на кухне. Подсветка на кухню. Часть первая: Магия бесконтактного включения.

Приступаем к подготовительным работам

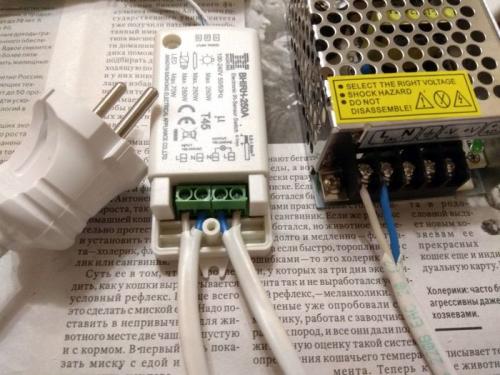

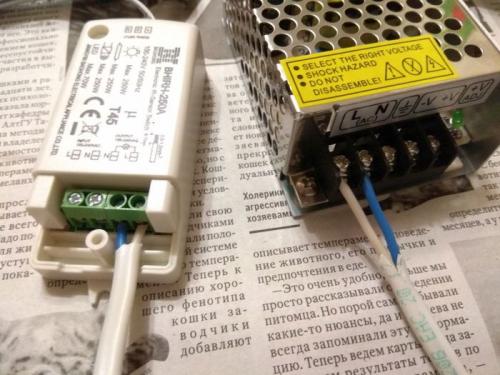

Соединяем выключатель и БП. В последствии контакты 220В на БП залил клеем из клеевого пистолета.

Монтаж светодиодной ленты на кухне. Подсветка на кухню. Часть первая: Магия бесконтактного включения.

Подключаем к выключателю шнур с вилкой

Монтаж светодиодной ленты на кухне. Подсветка на кухню. Часть первая: Магия бесконтактного включения.

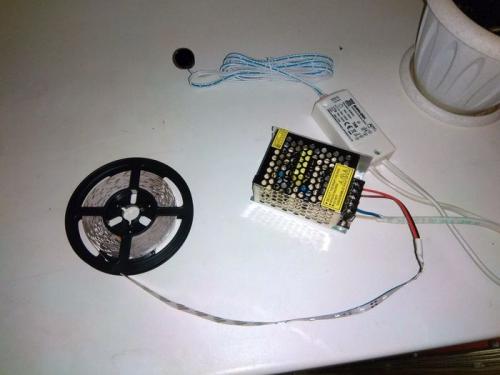

В последнюю очередь подключаем к БП светодиодную ленту

Монтаж светодиодной ленты на кухне. Подсветка на кухню. Часть первая: Магия бесконтактного включения.

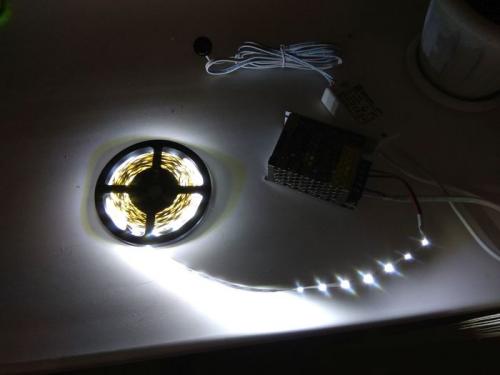

Включаем в розетку и проверяем работу датчика

Монтаж светодиодной ленты на кухне. Подсветка на кухню. Часть первая: Магия бесконтактного включения.

Всё работает можно переходить к установке на местности.

Сам процесс установки я не снимал, трудно снимать когда нужно часто лазить под потолок… Поэтому фото результата и словесное описание процесса установки.

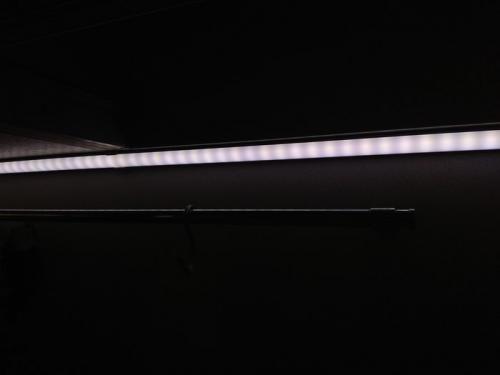

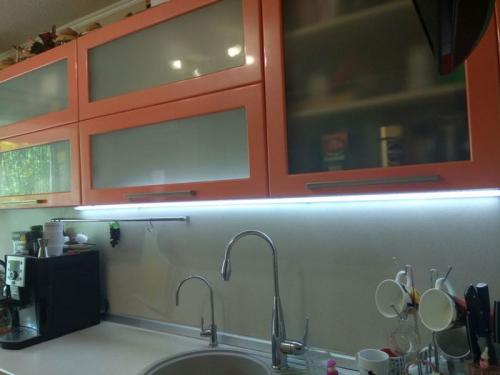

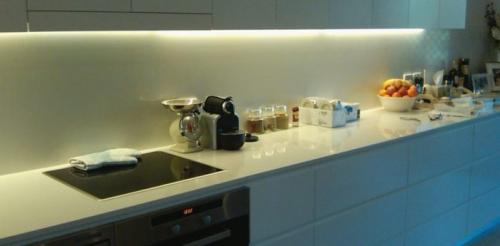

Получилось так. Профиль с подсветкой установлен не по всей длине кухни, дальше есть подсветка от вытяжки, но если будет необходимость то продлить совсем просто.

Монтаж светодиодной ленты на кухне. Подсветка на кухню. Часть первая: Магия бесконтактного включения.

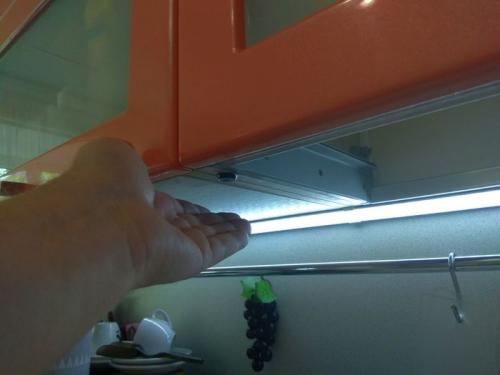

Включаем подсветку поднеся руку к датчику. Касаться его не обязательно, срабатывание происходит на расстоянии до 5-8 см.

Монтаж светодиодной ленты на кухне. Подсветка на кухню. Часть первая: Магия бесконтактного включения.

Точно так же выключаем

Монтаж светодиодной ленты на кухне. Подсветка на кухню. Часть первая: Магия бесконтактного включения.

Как устанавливал

Собственно задача стояла не сложная но и не особо тривиальная. Если первая подготовительная часть (подготовить провода нужной длины, наклеить ленту в профиль, собрать схему) заняла около 30-40 минут, то сама установка заняла около 3 часов.

В самом начале освободил и частично разобрал шкаф в котором будет монтироваться выключатель. Разборка заключалась в откручивании нескольких шурупов и снятии пластиковых держателей посудницы. Затем, сверлом по дереву 12 мм просверлил 2 отверстия в нижнем торце стенки шкафа и перпендикулярное ему в стенке шкафа чтобы вытащить провод датчика.

Сверлить торец ЛДСП совсем не сложно, главное центр сверления расположить точно по центру детали и стараться сверлить ровно в вертикальной плоскости. Если сомневаетесь потренируйтесь на отдельном ненужном куске ДСП 16 мм, это стандартная толщина мебельного ДСП. Если тренироваться не на чем, можно сверлить в месте соединения боковых стенок двух шкафов, так вы точно не сломаете тонкую перегородку если отклонитесь от вертикали.

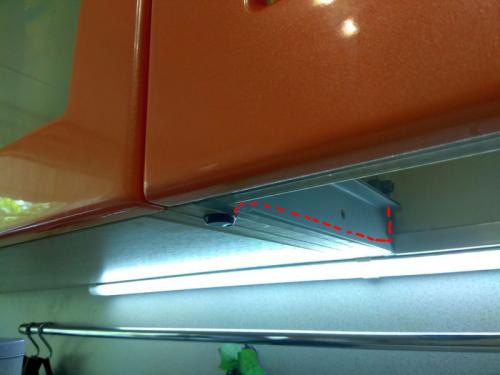

Провод спрятал за пластиковым держателем. Расположение датчика и примерный путь провода на этом фото.

Монтаж светодиодной ленты на кухне. Подсветка на кухню. Часть первая: Магия бесконтактного включения.

В дальнейшем провод датчика вывел наверх и провёл в сторону вытяжки. Шкаф в который встроена вытяжка сверху примерно вполовину уже остальных и ближе к стене у него своеобразная полость для вентканала. Туда и спрятал блок выключателя и БП прилепив их на двухсторонний скотч. Кабель от БП протянул по верху шкафов к правому краю ленты. В этом месте его было проще спустить вниз не снимая шкафов, т.к. есть скрытый просвет между стеной и боковой стенкой крайнего шкафа.

Итог первой части

Результатом я вполне доволен. Света на рабочей поверхности теперь вполне достаточно. Светорассеиватель даёт довольно ровный свет на поверхности без выраженных пятен яркости от светодиодов, хотя если посмотреть на сам светорассеиватель то яркие пятна светодиодов конечно видны, но это скорее из-за того что использована лента с всего 60 светодиодами на каждый метр ленты. Думаю лента 90/120 светодиодов будет светить равномернее. Кол-во светодиодов больше 120 на метр будет не целесообразным.

Монтаж светодиодной ленты на кухне. Подсветка на кухню. Часть первая: Магия бесконтактного включения.

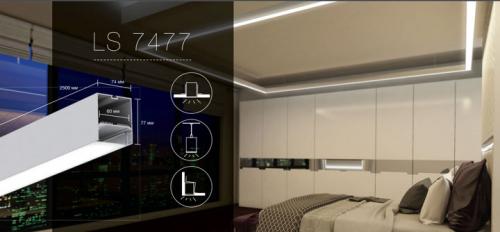

Монтаж светодиодной ленты В профиль. Виды

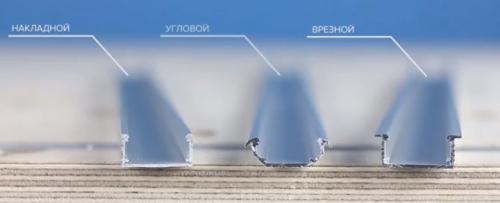

Монтаж светодиодной ленты В профиль. Виды Профили делятся на 3 вида:

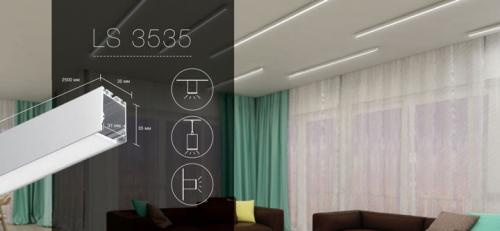

  • накладные – те, что накладываются сверху на поверхность или подвешиваются на ней Монтаж светодиодной ленты В профиль. Виды
  • угловые – ставятся в угол шкафа, потолка и светят как правило под углом в 45 градусов к поверхности Монтаж светодиодной ленты В профиль. Виды
  • врезные – имеют по бокам выступы, которые закрывают неровности и сколы по краям паза, куда они и вставляются Монтаж светодиодной ленты В профиль. Виды

Паз специально создается на поверхности, и профиль после погружения в него получается на одном уровне с этой самой поверхностью. Монтаж светодиодной ленты В профиль. Виды

Так как основная функция светодиодного профиля это отвод тепла, то очень важным параметром на который следует обращать внимание является площадь его поверхности.

Имейте в виду, что тепло отводится не только с нижней подложки, но и с боковых бортиков.

Монтаж светодиодной ленты В профиль. Виды Чем они выше, тем лучше. Поэтому при монтаже обязательно сохраняйте свободный доступ для воздуха к каждой стороне.

Например, при установке накладного профиля как минимум одна поверхность (нижняя) уже оказывается изолированной. Поэтому на ней необходимо делать специальные проставки.

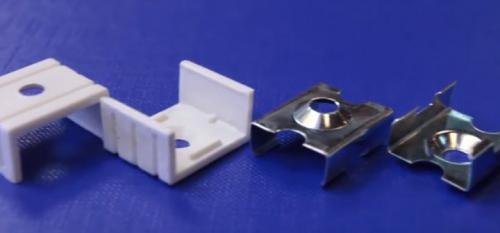

Это могут быть пластиковые или металлические элементы. Лучше всего использовать для этого заводские крепежные клипсы. Монтаж светодиодной ленты В профиль. Виды

Главное обеспечить проход воздуха под подложкой.

Расстояние от стены до нижней поверхности желательно выдержать хотя бы в 3мм.

Если не получается этого сделать, покупайте изделия с высокими бортиками – 15-20мм. Тогда можно будет крепить вплотную.

Есть еще профиля идущие в комплекте со съемным основанием. В них сначала основание крепится к поверхности, а уже в него вставляется сам профиль. Между ними и обеспечивается необходимый зазор. Монтаж светодиодной ленты В профиль. Виды

Правила создания зазоров относится и к бортам. Нельзя их монтировать, что называется впритык с другой поверхностью.

Высокие бортики кроме лучшего охлаждения имеют еще одно преимущество. Благодаря им, внутри можно легко разместить специальные коннекторы для соединения отрезков ленты. Монтаж светодиодной ленты В профиль. Виды

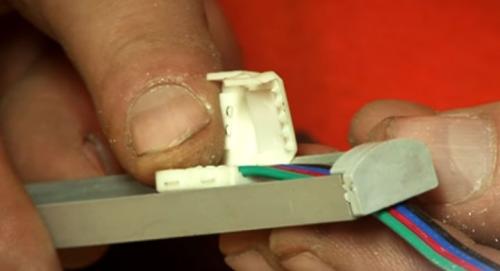

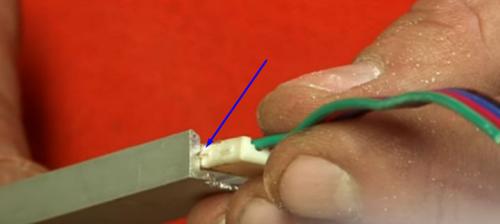

При низких бортах придется удалять верхнюю закрывающую крышку с коннектора. А сам коннектор вставлять сбоку, предварительно немного сточив его напильником. Монтаж светодиодной ленты В профиль. Виды

Исходя из вышеизложенного, лучше всего использовать именно накладные профили. Другие виды в любом случае окажутся закрытыми от воздуха с какой-либо из сторон.

Как только врезной профиль вставляется в паз, у него сразу изолируются три стороны. Остается только площадь верхнего выступающего бортика, а этого будет явно недостаточно. Монтаж светодиодной ленты В профиль. Виды

Рекомендуется выбирать модели у которых эта площадка будет как можно шире. Во-первых, лучшее охлаждение, а во-вторых вам не потребуется с точностью до миллиметра прорезать паз в мебели. Ошибетесь и профиль просто провалится туда. Монтаж светодиодной ленты В профиль. Виды

Фактически, врезные виды выполняют только одну функцию – декоративную. Для мощных светодиодных лент при отсутствии пустот и зазоров их лучше не использовать, максимум для лент до 9,6 Вт/метр.

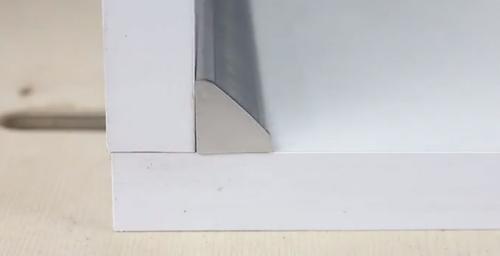

То же самое относится и к угловым моделям. Когда вы их ставите в угол, то сразу изолируете его с двух сторон. Монтаж светодиодной ленты В профиль. Виды

Поэтому подобные профиля не желательно использовать именно как теплоотвод при работе с яркими и мощными светодиодными лентами SMD 5050, 5630, 5730.

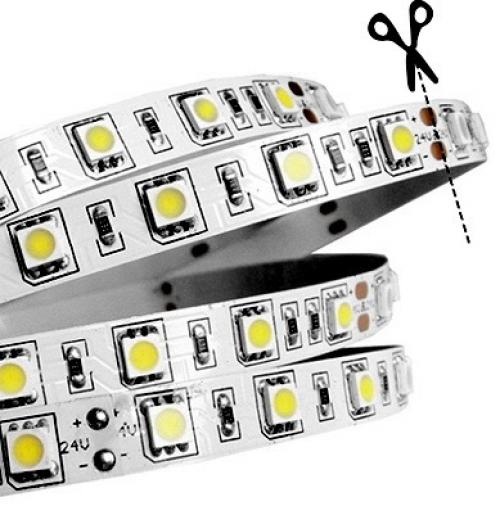

Монтаж светодиодной ленты на улице. Сила света ленты зависит от числа диодов, расположенных на 1 метре, то есть, плотности светодиодов на ленте. Она может сильно различаться, и находится В пределах от 30 до 240 штук. Величина каждого светодиода указана на ленте. Чем больше это значение, тем выше сила света. В мощных моделях лент диоды расположены В несколько рядов. Стандартный отрезок светодиодной ленты равен 5 метрам, а В торговой сети лента продается метражом на бобинах. Линия разреза обозначается на основании ленты, и выполнять монтаж светодиодной ленты можно, отрезав необходимую длину именно по этой линии.

Монтаж светодиодной ленты на улице. Сила света ленты зависит от числа диодов, расположенных на 1 метре, то есть, плотности светодиодов на ленте. Она может сильно различаться, и находится В пределах от 30 до 240 штук. Величина каждого светодиода указана на ленте. Чем больше это значение, тем выше сила света. В мощных моделях лент диоды расположены В несколько рядов. Стандартный отрезок светодиодной ленты равен 5 метрам, а В торговой сети лента продается метражом на бобинах. Линия разреза обозначается на основании ленты, и выполнять монтаж светодиодной ленты можно, отрезав необходимую длину именно по этой линии.

Основные классы светодиодных лент выделены по цвету светового потока, исходящего от ленты:

  • SMD – светят одним цветом (красным, синим, белым, зеленым). Белый свет делят на холодный, умеренный и теплый.
  • RGB – лента, оснащенная светодиодами, которые могут выдавать световой поток любого цвета. В ее конструкции встроены три диода: синий, зеленый и красный. Комбинация этих цветов с помощью контроллера может образовать любой цвет свечения. Такая лента намного дороже монохромной.
Монтаж светодиодной ленты разделяется по видам исполнений лент:
  • Внутренний (в помещениях, лента не защищена от влаги).
  • Уличный (снаружи помещений, лента влагозащитного исполнения).
Советы и подготовка к монтажу
  • С обратной стороны ленты есть клейкий слой для быстрой ее фиксации. Однако, прежде чем приклеить ленту, тщательно вымеряйте место монтажа, так как отклеить ленту без ее порчи не получится.
  • Поверхность для клейки ленты необходимо подготовить путем сушки и обезжиривания растворителем. После этого поверхность обрабатывают путем шпаклевания, чистки и грунтовки.
  • Не допускается прилагать к ленте механические нагрузки. Поверхность для монтажа должна быть ровной, без выступов и ямок. Нельзя делать сильные изгибы основания ленты, резать можно только по меткам.
  • Отрезки ленты соединяют паяльником, нагретым до 260 градусов. Допустимое время пайки не более 1 секунды. Также можно соединять куски ленты специальными коннекторами и разъемами для определенного типа ленты, так как для разных лент приспособления для соединений имеют разное устройство.
  • Для лучшего отвода тепла от ленты рекомендуется приклеивать их на профиль из алюминия.
  • Обычно светодиодные ленты применяют вместе с натяжными потолками ПВХ, но их можно монтировать и на потолок из гипсокартонных плит, стены для создания декораций и дизайнерских решений.
  • Перед монтажом нужно предусмотреть возможность доступа к ленте и блоку питания для обслуживания. Под подвесным потолком светодиодные ленты будет неудобно обслуживать, либо ремонтировать.
  • Не рекомендуется применять ленты на глянцевых потолках, так как свет отражается и нарушает эстетичность освещения, обнаруживает все дефекты и загрязнения на потолке.
  • Придание свету равномерности, существуют специальные пластиковые рассеиватели, которые крепятся на поверхность клеем.
  • Для вспомогательного освещения потолков светодиодную ленту можно закрыть потолочным плинтусом. Для лучшей равномерности света ленту размещают в 5 см от плинтуса.
  • При использовании ленты для подсветки витрин и товара в магазине, нужно размещать ее таким образом, чтобы свет не направлялся в глаза, так как это создаст отрицательный эффект от такого освещения.
  • В блоках питания большой мощности подключают охлаждение вентиляторами, которые издают шум. При монтаже оборудования нужно предусмотреть правильное расположение, чтобы шум не раздражал человека.

Монтаж светодиодной ленты на натяжной потолок. Краткая характеристика светодиодных лент

Наружная реклама ярко сияет благодаря вмонтированным светодиодам. Они окружают нас повсеместно: интерьеры развлекательных и торговых объектов, просто для освещения отдельный участков дорог. Мы к ним привыкли и редко обращаем внимание на их наличие. Однако, использовать их для освещения натяжного потолка – уникальная затея. Это отличное дизайнерское решение.

Натяжной потолок состоит из прозрачной поливинилхлоридной пленки. Если под ней укрепить световые приборы, то натяжной потолок будет иметь красивое декоративное освещение. Для этих целей как нельзя кстати окажется декоративная светящаяся лента. Она не опасна, сильно не греется. Ее присутствие дает мягкий и рассеивающий свет. Такого эффекта не в состоянии дать ни люстра, ни иные осветительные элементы. Более того, светодиодная лента, оформленная по периметру помещения, может служить как элементом декорации, так и быть основным источником освещения. Более того, светодиоды в несколько раз потребляют меньше электроэнергии, чем другие приборы освещения. А это существенно экономит семейный бюджет.

Светодиодная лента

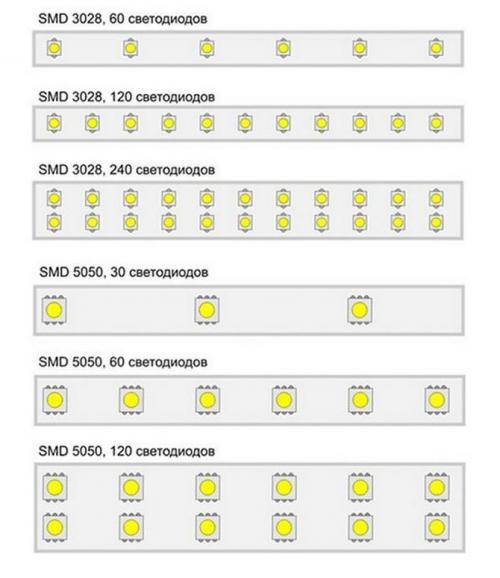

Светодиоды в лентах бывают нескольких типов, наиболее распространенные среди них: SMD 3028 (3528) и SMD 5050 (5060). Последний вариант по цене превосходит, однако и мощность у него больше. Внешний вид диодов различен. Ленты также разнятся плотностью нахождения на ней диодов. 1 метр диодной ленты может содержать от 30 до 120 светодиодов. Причем яркость напрямую зависит от количества расположенных на ленте диодных элементов.

Монтаж светодиодной ленты на натяжной потолок. Краткая характеристика светодиодных лентВиды светодиодных лент

Еще один характерный показатель лент – влагозащищенность. При наличии степени защиты ІР44 и более такой продукт можно применять в помещениях с повышенной влажностью, например в бассейнах либо ванных комнатах.

Как установить светодиодную ленту В комнате. Монтаж и установка светодиодной ленты: подсоединение, закрепление, установка

доступна и легка в работе, позволяет выполнить сложные дизайны как в помещении, так и под водой. При выборе качественной СДЛ и проведении правильных монтажных работ она прослужит не одно десятилетие.

Что нужно для монтажа и установки led-ленты

Для монтажа и установки LED-ленты необходима исправная светодиодная плата с правильными техническими характеристиками:

  1. Длина. Стандартная длина платы в бобине составляет 5 метров, но при этом максимальная длина параллельно соединенных участков – 15 метров. При наибольшей длине дальние участки имеют более тусклый свет и высокую вероятность износа проводников.
  2. Показатель плотности характеризует количество диодов установленных на 1 метре платы. Например, 30, 60 или 120 диодов на 1 метр.

Как установить светодиодную ленту В комнате. Монтаж и установка светодиодной ленты: подсоединение, закрепление, установка

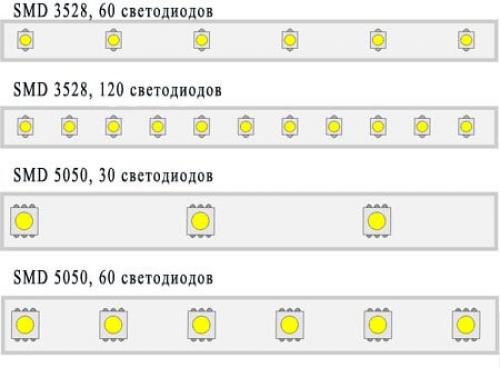

Плотность размещения диодов на плате

От плотности кристаллов зависит потребляемая мощность, ток нагрузки и напряжение питания.

  1. Степень защиты от частиц и влаги (IP). Параметр составляет от 00 (отсутствие защиты) до 68 (полная изоляция). Так СДЛ с IP20 применяются в помещениях, например, для интерьерной подсветки мебели, а с IP67 – для внешней подсветки зданий, бассейнов и внутри саун/бань.

Как установить светодиодную ленту В комнате. Монтаж и установка светодиодной ленты: подсоединение, закрепление, установка

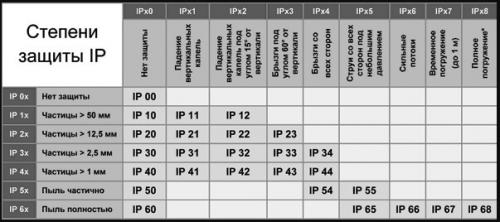

Таблица степени защиты от частиц и влаги

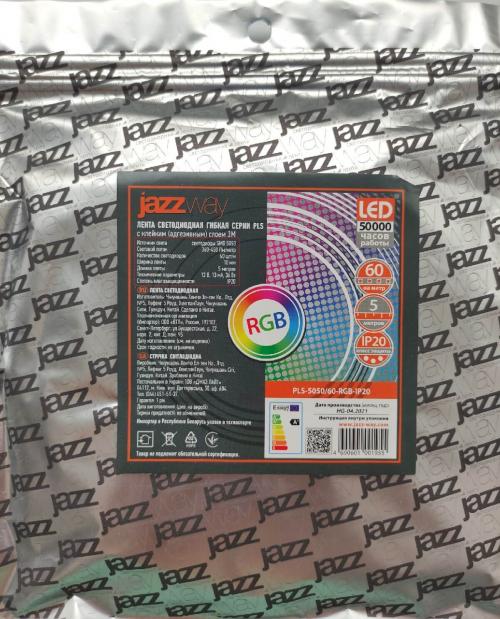

  1. Цвет светового потока (монотонная/одноцветная или разноцветная RGB-лента).

Как установить светодиодную ленту В комнате. Монтаж и установка светодиодной ленты: подсоединение, закрепление, установка

Характеристики RGB-ленты

  1. Напряжение питания. Плата состоит из групп последовательно соединенных кристаллов, которые параллельно соединены между собой. Каждый кристалл получает напряжение питания не более 3,3 Вольт. Таким образом, зная плотность кристаллов, на плату подается питающее напряжение значением 12 или 24 Вольт.

За выстраивание необходимого уровня напряжения в плате отвечает специальный трансформатор, устанавливаемый между СДЛ и источником переменного напряжения. Он подает электрический ток требуемой величины.

Как установить светодиодную ленту В комнате. Монтаж и установка светодиодной ленты: подсоединение, закрепление, установка

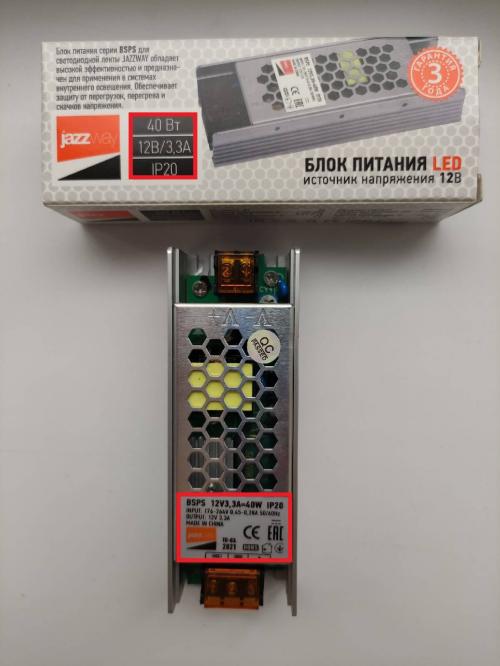

Блок питания

  1. Протяженность питающей кабельной линии. Главное правило – значение падения напряжения питающего кабеля не должно превышать 8%. Для этого необходимо просчитать уровень нагрузки и выбрать кабель с соответствующим сечением.

Как установить светодиодную ленту В комнате. Монтаж и установка светодиодной ленты: подсоединение, закрепление, установка

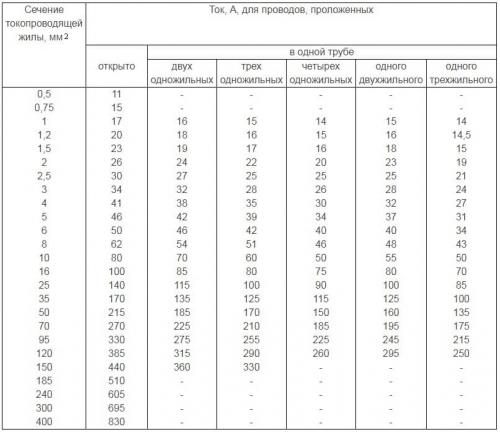

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Расчет мощности светодиодной ленты

Показатель потребляемой мощности напрямую зависит от плотности размещения кристаллов на плате:

Плотность, шт Мощность, потребляемая на 1 метр, Вт Общая мощность, Вт
30 2,4

Произведение потребляемой мощности на 1 метр на длину платы.

Например, для 3-х метровой ленты с плотностью 60 мощность составит: 4,8*3=14,4 Вт.

60 4,8
120 9,6
240 19,2

Для выбора блока питания значение мощности составляет на 20 — 30% больше мощности потребляемой платой. Например:

Светодиодная лента с плотностью 120 кристаллов на 1 метр. Общая протяженность СДЛ 11 метров. Потребляема мощность составит:

P лен = 9,6 * 11 = 105,6 Вт.

P блока = 105,6 * 1,25 = 132 Вт.

Таким образом, выбирается блок мощностью ближайшей по значению, это 135 Вт. При выборе блока мощностью ниже значения, которое потребляет плата, последняя не загорится. А отсутствие запаса мощности в 20-30% приведет к выходу блока из строя .

Особенности установки светодиодной ленты

Процесс установки СДЛ не требует специальных профессиональных навыков, однако, для её исправного состояния требуется соблюдать правила.

Установка происходит в несколько основных этапов:

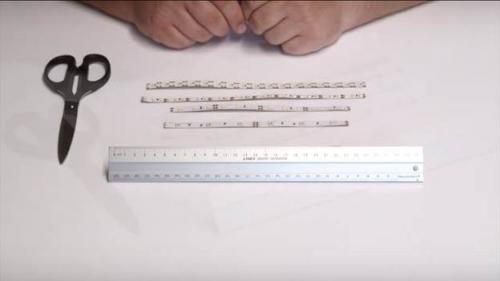

  1. Подготовка участков СДЛ. Отмеряется плата и отрезается в специально обозначенных местах.

Как установить светодиодную ленту В комнате. Монтаж и установка светодиодной ленты: подсоединение, закрепление, установка

Подготовка участков СДЛ

  1. Соединение участков платы между собой. При помощи пайки (более надежный способ) и с применением коннектора .

Способы соединения платы (пайка и коннектор)

  1. Подключение блока питания или адаптера.

Порядок подключения блока питания и адаптера

  1. Подключение диммера (контроллера), отвечающего за настройку светового потока.

Пример подключения RGB-контроллера

Для чего нужен блок питания и контроллер?

Блок питания светодиодной ленты – это устройство в виде алюминиевого/пластмассового/металлического корпуса, с двух сторон которого расположены клеммы.

Назначение: преобразование переменного электрического напряжения сети 220 В (входные клеммы) в постоянное напряжение 12/24 В (выходные клеммы), требуемое для исправной работы СДЛ.

Контроллер – это устройство, регулирующее интенсивность свечения каждого диода, при суммарном смешении которых получается определенный оттенок и яркость свечения ленты.

Управление контроллером возможно по заложенной в нем программе и/или вручную – с пульта управления.

При выборе блока питания и контроллера важно рассчитать их потребляемую мощность с учетом 20-30% запаса.

Монтаж светодиодной ленты на стену. Как и где крепить светодиодную ленту

Настоящая статья расскажет, как крепить светодиодную ленту — интересное решение для оригинального интерьера. Светодиодные полосы активно применяют при дизайне жилых помещений и в маркетинговых целях. Чтобы правильно организовать подсветку и продлить срок службы изделия, нужно знать, как крепить светодиодную ленту.

Самые лучшие места установки

Ее используют для освещения и украшения разнообразных зон интерьера:

  • в специальных нишах на потолке;
  • вместе с потолочным плинтусом;
  • для подсветки ступеней;
  • на стенах;
  • как обрамление картин;
  • в кухонных элементах мебели.

Если предусмотрены натяжные потолки, то для скрытого варианта подсветки вначале монтируют всю ленту и протягивают провода, после натягивают полотно.

Средства закрепления ленты

Заводы-изготовители предусматривают распространенный способ крепления. Это клеевой слой, который расположен с тыльной стороны изделия. Он скрыт под защитной пленкой. Там расположен двухсторонний скотч, приклеенный по всей длине. Противоположная сторона монтируется на поверхностный слой стен, потолка или мебели.

Установить светодиодную ленту можно на гладкие, неровные или шероховатые поверхности. Благодаря гибкой структуре материала, изделие легко монтируется на выпуклые арки, либо прочие вычурные формы интерьера. Для более крепкого сцепления рекомендуется нанести на поверхность лак или краску. Такая методика поможет выровнять основание.

Проводить работы следует аккуратно, так как выполнить приклеивание таким способом нужно с первого раза. Если начать исправлять уже неправильно приклеенную ленту, то во второй раз ее уже приклеить не удастся. Рекомендуется прежде, чем приступить к работам, сделать предварительную разметку.

Скотч

Бывают случаи, когда лента сама отсоединилась, либо требуется перенести ее в другое место. Нужно применить другой вариант – использовать дополнительно строительный двухсторонний скотч. В начале он наносится на нужное место, а после к нему приклеивают новые или б/у светодиодные элементы.

Клей

Чтобы осветительное устройство прикрепить при помощи клеящего вещества, рекомендуется применять обыкновенный суперклей. Это будет надежней, чем двухсторонний скотч, изделие будет держаться даже, когда у светодиодов закончится срок годности и они станут менее яркими. Рекомендуется использовать универсальный секундный клей в виде геля. Одного небольшого тюбика хватит на несколько метров. Главное – выполнить правильную технику монтажа. Для надежного соединения клей следует равномерно нанести каплями через  промежутки 5-10 см. С остальной задачей справиться скотч, который идет в комплекте с изделием.

Алюминиевый скотч

Если Led подсветка  мощная, а габаритный профиль не вписывается в интерьер, то лучше применить алюминиевый или фольгированный скотч.  Монтаж будет происходить, как и в случае с двухсторонним скотчем, применение суперклея также допустимо. Алюминиевая поверхность послужит отражателем и теплоотводом.

Профиль

Существует огромное количество алюминиевых профильных элементов, которые отличаются по форме и сечению. Их применение позволит создать помещение на любой вкус. Виды профиля:

  • накладной;
  • врезной;
  • угловой.

Ленту прикрепляют на поверхность профиля на скотч, держаться она будет крепче, чем на стенах или дереве.
