Виды и схемы стропильных систем.

13.06.2017 в 11:57

Проектируя любое жилое строение, архитекторы особое внимание уделяют крыше, так как она выполняет не одну, а сразу несколько функций, в зависимости от ее конструктивных особенностей. Нужно сказать, что далеко не всех будущих домовладельцев удовлетворяет обычная двухскатная крыша, хотя ее можно назвать самой надежной, так как она имеет всего две скатные плоскости и один стык между ними
Виды и схемы стропильных систем.. Многих привлекают более сложные конструкции, которые добавляют строению особую привлекательность и оригинальность. Другие, более практичные домовладельцы, предпочитают мансардные конструкции, которые одновременно способны выполнять роль кровли и второго этажа.
Основой любой крыши является индивидуальная стропильная система, имеющая свои конструктивные особенности. Сделать выбор нужного каркаса крыши будет значительно проще, если заранее разобраться какие же виды и схемы стропильных систем используются в строительной практике. После получения подобной информации станет более понятно, насколько сложны такие конструкции в монтаже. Особенно это важно знать, если каркас для крыши предполагается возводить самостоятельно.
При обустройстве скатных конструкций крыш, стропильная система является каркасом для покрытия и для удержания материалов "Кровельного Пирога". При грамотном монтаже каркасной конструкции будут создаваться необходимые условия для правильной "Работы" утепленных и неутепленных типов кровель, защищающих стены и внутреннее пространство дома от различных атмосферных воздействий.
Кровельная конструкция также всегда является завершающим архитектурным элементом экстерьерного оформления строения, своим видом поддерживая его стилистическое направление. Тем не менее, конструктивные особенности стропильных систем в первую очередь должны соответствовать требованиям прочности и надежности, которым должна соответствовать крыша, и лишь затем уже - эстетическим критериям.
Каркас стропильной системы формирует конфигурацию и угол наклона крыши. Эти параметры во многом зависят от природных факторов, характерных для конкретного региона, а также от желания и возможностей домовладельца:
- Количество осадков в разные периоды года.
- Направление и средняя скорость ветра в местности, где будет возводиться постройка.
- Планы по применению пространства под крышей - обустройства в нем жилых или нежилых помещений, или же использования его лишь в качестве воздушной прослойки для термоизоляции расположенных ниже помещений.
- Разновидность планируемого материала кровельного покрытия.
- Финансовые возможности домовладельца.
Атмосферные осадки и сила потоков ветра дают весьма чувствительную нагрузку на строение кровли. Например, в регионах с обильными снегопадами не стоит выбирать стропильную систему с небольшим углом наклона скатов, так как снеговые массы будут задерживаться на их поверхности, что может привести к деформации каркаса или кровельного покрытия или к протеканиям.
Лишь в том случае, если же местность, где будет производиться стройка, славится своими ветрами, то лучше выбирать конструкцию с небольшим уклоном ската, чтобы случающиеся резкие порывы не сорвали отдельных элементов крыши и кровли.
К основным элементам стропильной системы скатной крыши относятся:

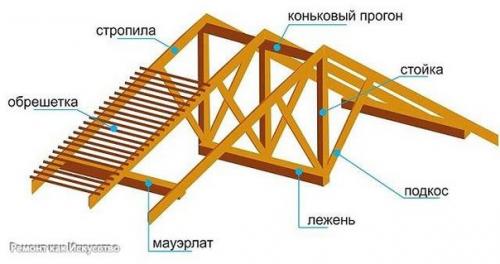

Виды и схемы стропильных систем. 01
Детали и узлы стропильных систем.
Стропильные ноги, формирующие скаты кровли.
Мауэрлат - деревянный брус, закрепляемый на стенах дома и служащий для фиксации на нем нижней части стропильных ног.
Конек - это стык каркасов двух скатов. Он обычно является самой высокой горизонтальной линией крыши и служит опорой, на которой закрепляются стропила. Конек может быть сформирован стропилами, скрепленными между собой под определенным углом или же зафиксированными на коньковой доске (прогоне.
Обрешетка - это рейки или брус, монтируемые на стропила с определенным шагом и служащие основой для настила выбранного кровельного материала.
Подпорные элементы, куда можно отнеси лежни, прогоны, стойки, подкосы, стяжки и другие детали, служат для повышения жесткости стропильных ног, поддержки конька, связывания отдельных деталей в общую конструкцию.
В первую очередь стоит рассмотреть базовые виды стропильных систем относительно расположения стен дома, которые применяются во всех конструкциях крыш. Базовые варианты разделяют на наслонную, висячую, а также комбинированную, то есть включающую в свою конструкцию элементы и первого, и второго типа систем.

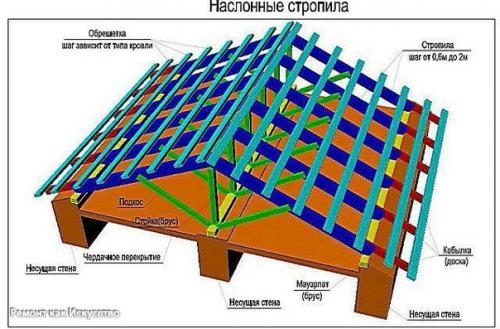

Виды и схемы стропильных систем. 02
В постройках, где предусмотрены внутренние несущие стены, чаще устанавливается наслонная стропильная система. Монтировать ее гораздо проще, чем висячую, так как внутренние несущие стены обеспечивают для ее элементов надежную опору, а кроме того, для этой конструкции потребуется меньшее количество материалов.
Для стропил в этой системе определяющей опорной точкой является коньковая доска, на которой они и закрепляются.

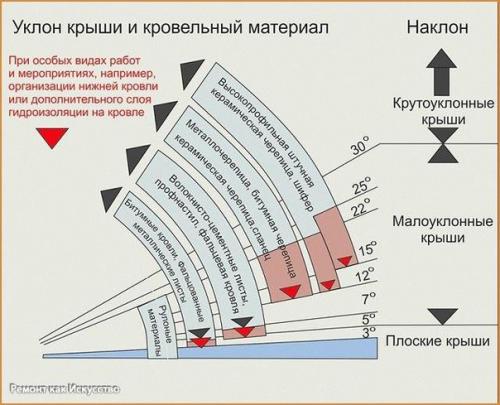

Виды и схемы стропильных систем. 03
Висячая стропильная система монтируется в строениях, где отсутствуют капитальные перегородки внутри здания, а расстояние между боковыми несущими стенами варьируется от 6 до 11 м и более. В этом случае конструкция крыши полностью опирается на несущие стены и дает на них высокую распорную нагрузку. Поэтому, что несколько ослабить напряжение, используются дополнительные скрепляющие горизонтальные элементы, которыми стягиваются стропильные пары - эти детали конструкции называют ригелями или затяжками.

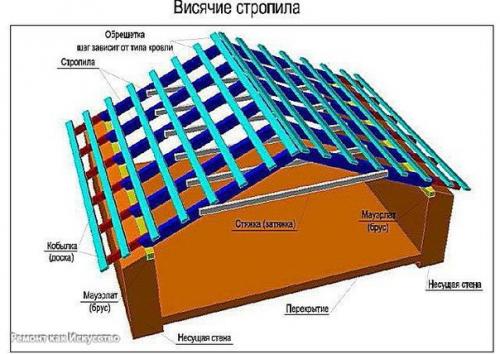

Виды и схемы стропильных систем. 04
Формы крыш и их стропильные системы.
Крыши могут иметь один или несколько скатов, соединенных разными способами. Каждая из конструкций формируется индивидуальной каркасной системой, главными элементами в которой являются стропила.
Так, в зависимости от конкретных условий, от типа и архитектурных особенностей здания применяются следующие конструкции крыш:

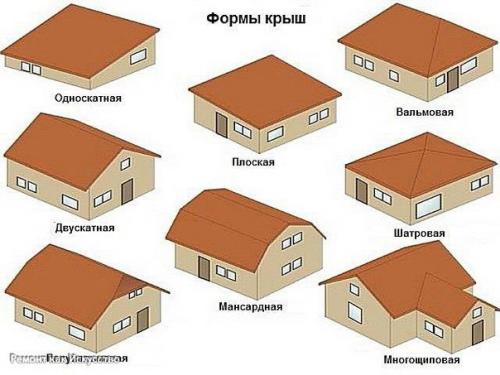

Виды и схемы стропильных систем. 05
Односкатная крыша.
Плоская.
Двускатная конструкция.
Вальмовая, четырехскатная.
Полувальмовая.
Многощипцовая.
Шатровая.
Ломаная или мансардная крыша.

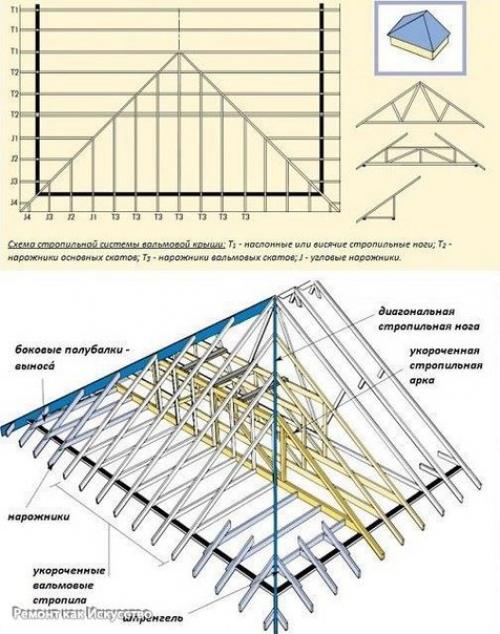

Виды и схемы стропильных систем. 06
Все выше представленные варианты крыш могут быть установлены на деревянные, кирпичные, возведенные из иных материалов строения. Выбирая стропильную систему для того или другого здания, нужно определиться с несколькими факторами:
Заранее решается, будут ли располагаться в чердачном пространстве хозяйственные или жилые помещения. В том случае, если они планируются, то лучше выбирать двускатную или ломаную мансардную крышу, но иногда они могут быть организованы и под вальмовой или односкатной конструкцией.
В зависимости от внутренней конструкции дома, то есть наличия внутренних несущих перегородок, выбирается наслонная или висячая система.
Кроме этого, учитывается количество выделяющихся секторов дома. Таким образом, если их несколько, то определяются конструкции крыш для каждого из них.
Должна быть ясность с типом кровельного материала, которым планируется покрывать крышу, так как от него тоже зависит выбор конструкции стропильной системы.
Обязательно нужно предусмотреть климатические особенности региона - ветровую и снеговую нагрузку на крышу.
Следует определить правильное расположение дома относительно преобладающей розы ветров.
И наконец, необходимо рассчитать свои финансовые возможности, прикинув необходимое количество материалов и их стоимость.
Только в том случае, если нет опыта в проектировании и расчете стропильных систем, то лучшим выходом станет обращение за помощью к специалистам, которые предложат разные варианты крыш и помогут произвести все расчеты.

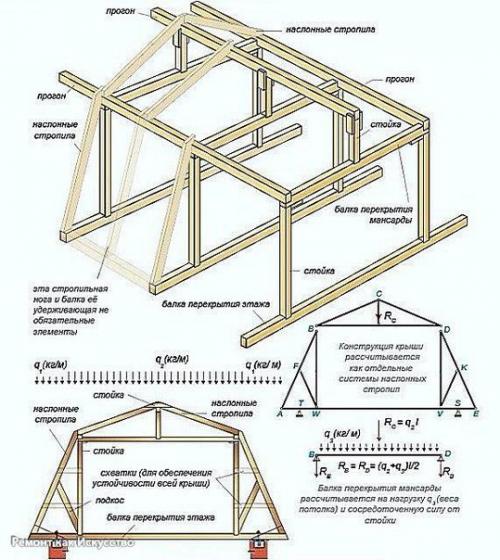

Виды и схемы стропильных систем. 07

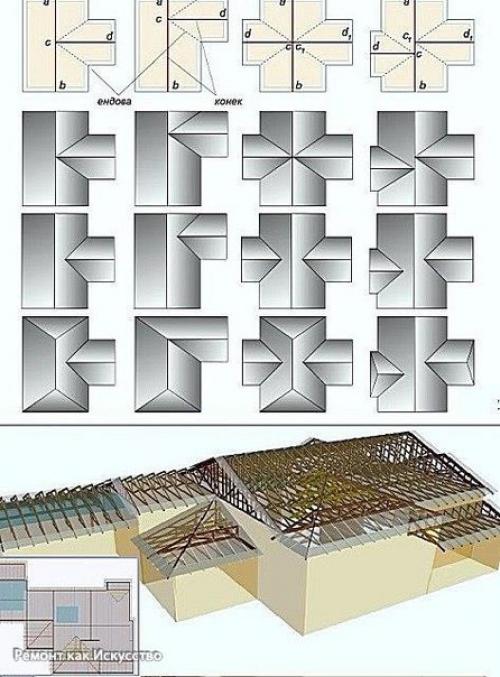

Виды и схемы стропильных систем. 08
