Как подключить посудомоечную машину своими руками. Выбираем местоположение

Как подключить посудомоечную машину своими руками. Выбираем местоположение

Перед тем как подключить посудомоечную машину, нужно подобрать для нее наиболее подходящую зону на кухне. Ошибки в выборе места для ПММ могут привести к возникновению сложностей в ее эксплуатации.

Преимущество встраиваемой техники заключается в том, что ее легко спрятать в шкаф модульной мебели. Машинка займет немного места и при этом не будет нарушать общей концепции дизайна и внешнего вида кухни, так как ее скроет фасад. ПММ можно встроить как в напольный модуль, так и на уровне груди.

Совет! Если принимать в расчет необходимость подключения коммуникаций, в частности, водопроводных, логично будет расположить ПММ рядом с раковиной. Отсюда проще протягивать шланги и производить нужные подключения.

Чтобы подобрать наиболее удобное и технически безопасное расположение, перед тем как поставить посудомоечную машину, ознакомьтесь со следующими советами.

• ПММ не должна находиться от плиты, духового шкафа и варочных панелей на расстоянии ближе 40 см.
• Микроволновая печь нужно расположить на расстоянии не меньше 50 см.
• Стиральная машина и посудомойка не должны соприкасаться друг с другом стенками.

Данные правила связаны с особенностью работы разных видов техники. Например, стиральная машина во время отжима производит слишком сильные вибрации. Это может навредить посудомойке. Если два прибора включены одновременно, высока вероятность просто побить всю посуду внутри.

ПММ не должна сильно нагреваться. По этой причине стоит соблюдать дистанцию с плитами, духовыми шкафами и любыми отопительными приборами. Под воздействием высокой температуры уплотнители внутри техники быстро рассохнуться и придут в негодность.

Возможны и другие поломки, которые не исправят по гарантийному талону ввиду нарушения условий эксплуатации. Негативно на работу ПММ могут повлиять и микроволновые волны от СВЧ-печи.

Не рекомендуется ставить посудомоечную машину как продолжение кухонного гарнитура, то есть с одного из краев. В таком случае придется дополнительно заказывать на мебельной фабрике столешницу и фасад, долго подбирая нужные цвета, оттенки и фактуру.

Лучше всего ПММ соседствует с холодильником. Он не сильно нагревается при работе и практически не вибрирует, что обеспечивает стабильное функционирование техники.

Как подключить посудомоечную машину к водопроводу. Подключение посудомоечной машины: к электросети, канализации и водопроводу, распространенные ошибки

Чтобы подключить посудомоечную машину, нужно выбрать место установки ближе к кухонному крану (смесителю) и раковине. Далее находим место присоединения гибкого шланга смесителя к водопроводной трубе. Между ними вставляют тройник с шаровым краном и намотанной ФУМ лентой на резьбу. На поперечный патрубок тройника навинчиваем накидную гайку гибкого водовода посудомойки. Сливной шланг моечного агрегата вставляют через манжету в канализационный патрубок или подсоединяют к специальному отводу сифона под раковиной. Все этапы и нюансы установки посудомоечной машины будут более подробно описаны в настоящей статье.

Браться за подключение может только человек, имеющий опыт работы с сантехникой и электричеством. Домашний мастер должен уметь подсоединить входной патрубок к водопроводу, будь он стальной, металлопластиковой или полимерной трубой, также соединить патрубок гибким шлангом слива с канализацией или патрубком сифона кухонной раковины.

Все резьбовые соединения должны быть выполнены с намоткой ФУМ ленты. Также необходимо обеспечить безопасное подключение техники к бытовой электросети.

Посудомоечная машина без подключения к водопроводу – виды, как выбрать и подключить, рекомендации по эксплуатации, обзор рейтинга лучших моделей

Что нужно для подключения посудомоечной машины

Подключение посудомоечной машины производят только к холодной воде. Есть модели, которые можно подключать ещё и к горячей воде, но специалисты делать это не рекомендуют.

Качество горячего теплоносителя таково, что в течение определённого периода трубки посудомойки могут быть зашлакованы. Для установки понадобится следующие материалы и инструменты.

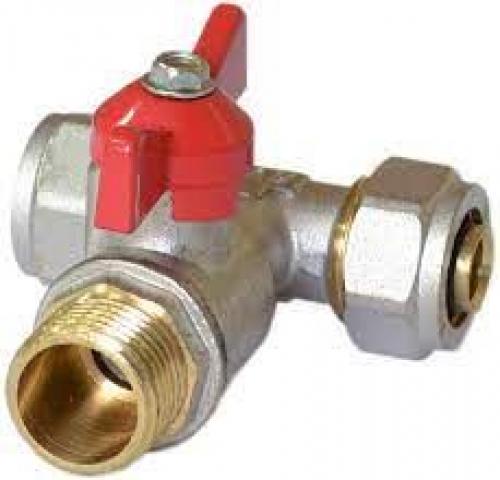

Кран-тройник для подключения к водопроводу

Такой фитинг используют для стиральных машин. Он же прекрасно подходит к посудной мойке. Его врезают в водопровод холодной воды диаметром 15 – 20 мм. Тройник с шаровым краном имеет сгон, внутреннюю резьбу ½ дюйма и наружную резьбу ¾ дюйма.

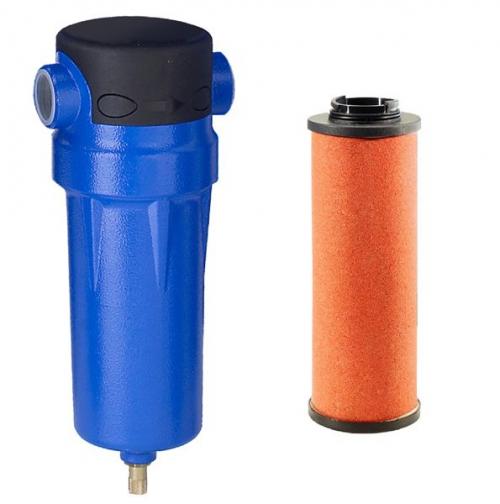

Фильтр грубой очистки

Чтобы водоводная система машины прослужила долгое время без принудительной чистки, в подающую трубу врезают фильтр грубой очистки. Прибор предназначен для удаления из воды взвешенных частиц. Фильтр состоит из головки с двумя патрубками и колбы, в которую помещается сменный картридж.

Заглушка

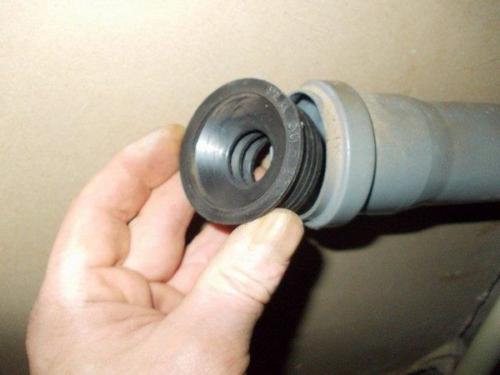

Резиновая гофрированная заглушка служит уплотнительной манжетой для ввода сливного шланга в канализационную трубу. Заглушка-переходник предотвращает распространение неприятных запахов из коллектора.

Сифон

Чтобы напрямую не опускать слив в канализацию, под раковиной устанавливают сифон с отводным патрубком для соединения со сливным шлангом.

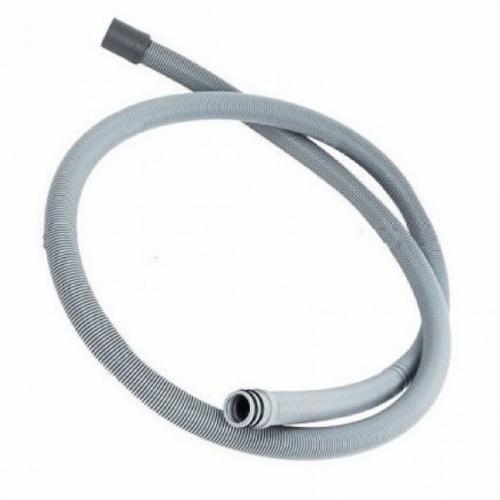

Сливной шланг

От прочности и надёжности сливного шланга зависит безаварийная работа посудомоечной машинки. Его назначение – избавление от грязной воды во время и после мытья посуды. При покупке нужно обращать внимание на длину, вид материала и диаметр. Короткая полимерная труба может стать помехой для эффективной работы, а слишком большая её длина может образовывать преграды для сброса воды. Оптимальный размер – 1,5 метра.

ФУМ лента

Плёночный уплотнитель предназначен для герметизации резьбовых соединений. Фторопластовый уплотнительный материал (ФУМ) не разрушается в кислотных и щелочных средах, выдерживает температуру свыше 200 градусов. Материал гигиеничен, при намотке оставляет чистыми руки работника. Лента стоит недорого и доступна в продаже.

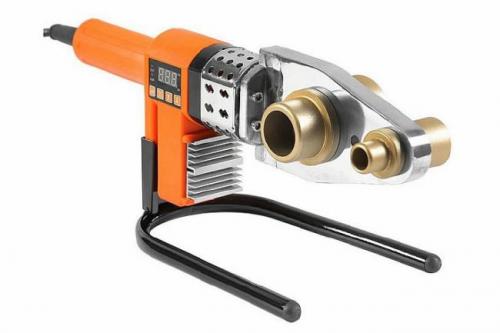

Сварочный аппарат для полимерных труб

Если водопровод состоит из ПВХ труб, то для монтажа подводящих пластиковых труб к агрегату понадобится сварочный аппарат. Прибор в комплекте имеет набор насадок различного диаметра. Следуя инструкции, сварочным аппаратом можно создавать трубопровод с поворотами в любую сторону, сохраняя герметичность в местах соединения деталей.

Кроме всего вышеперечисленного, что нужно для подключения, понадобятся трубный и разводной ключи, разметочный инструмент, отрезки пластиковой трубы и ПВХ уголки.

Виды посудомоечных машин

С развитием научно-технического прогресса появились неограниченные возможности в производстве разных видов электробытовой техники, в том числе посудомоечных машинок. Широкий ассортимент моек предоставляет потребителю сделать выбор в пользу модели, которая наиболее отвечает особенностям кухонного помещения, как по размерам, форме и способу установки и предназначению.

Посудомоечные машины делятся на две основные группы по интенсивности эксплуатации – это бытовые и промышленные приборы.

Как подключить посудомоечную машину бош. Подключение ПММ к коммуникациям

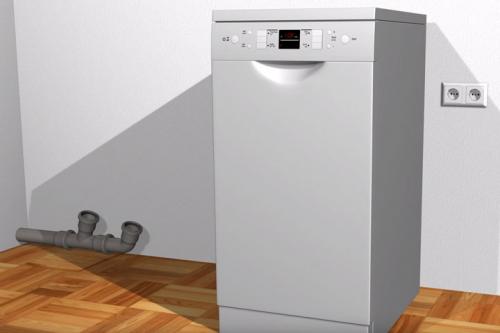

Чтобы машина заработала, необходимо обеспечить подачу электричества и холодной воды, а также обустроить слив использованной жидкости в канализацию.

Если отдельная розетка для ПММ установлена во время ремонта, первый этап можно пропустить, однако два следующих выполняются в процессе подключения в любом случае.

Этап #1 – монтаж отдельной розетки

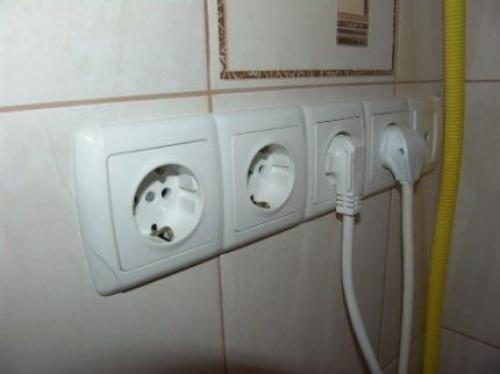

Удлинителем, вставленным в общую розетку, фильтром или тройником пользоваться не рекомендуем.

Подобные «посредники» могут не выдержать нагрузки, выйти из строя или даже расплавиться. Обязательно потребуется отдельное электроустановочное изделие «евро» стандарта, с заземлением и высокой степенью защиты от влаги.

Блоки встроенных в стену или накладных розеток устанавливают в удобных для использования местах: над столешницей или под ней, но с легким доступом

Слишком близко от пола закреплять розеточный блок не советуют – во время протечки вода может попасть внутрь изделия. Минимальное расстояние от напольного покрытия – 15-20 см.

Это актуально для встраиваемых моделей, когда розетку располагают на стене за корпусом посудомойки. Для отдельностоящих агрегатов обычное расположение – на расстоянии 40-90 см от пола.

Кроме розетки потребуется провод, лучше в негорючей изоляции и с сечением, рассчитанным на повышенную нагрузку. Подходящий вариант – медный 3-жильный провод ВВгнг 3*2,5.

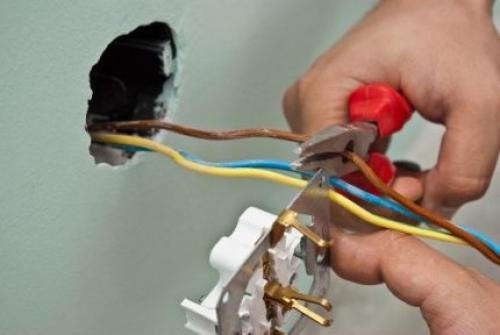

Зачищенные от изоляции концы проводов вставляют в клеммы, закручивают винтами или закрепляют защелками. Для провода заземления, который можно узнать по желто-зеленой изоляционной пленке, предназначена отдельная клемма

Установка розетки с заземлением относится к элементарным бытовым умениям, поэтому многие справляются с ее монтажом самостоятельно. Однако если навыков не хватает, лучше все работы по электрообустройству доверить специалисту.

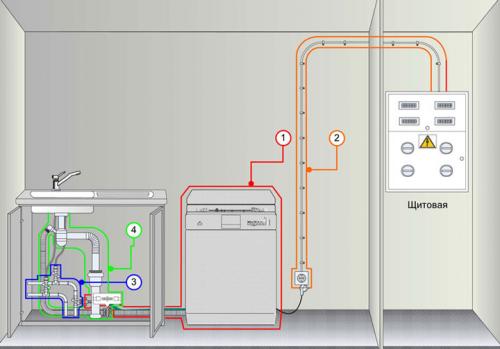

От розетки провод тянется к электрощиту, где установлен отдельный автоматический выключатель. Аналогичные автоматы рекомендуется предусмотреть на каждый мощный бытовой прибор – при необходимости не придется отключать всю «кухонную» линию.

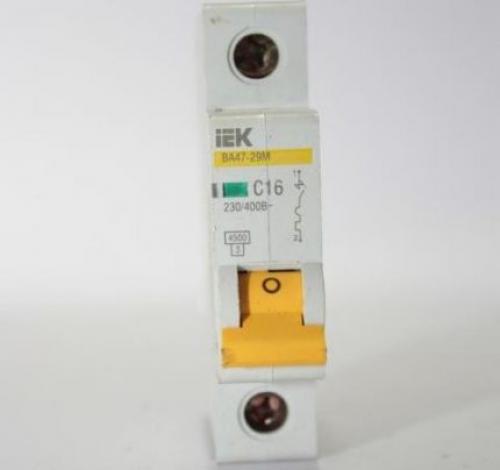

Образец подходящего по параметрам автоматического выключателя для линии, проведенной к посудомойке. Номинальный ток – 16А, вр/ток хар-ка – С, класс токоограничения – 3

Даже если вы теоретически знаете, как установить выключатель на дин-рейку, выполнять все электротехнические работы в щитке должен представитель УК или другой обслуживающей организации.

После окончания монтажа необходимо проверить, как работает розетка. Для этого включают автомат и вставляют в розетку вилку простейшего прибора, например, настольной лампы.

Этап #2 – обеспечение подачи воды

Чтобы машину можно было использовать в любое удобное время, следует шланг подачи воды присоединить к трубе или гибкой подводке резьбовым соединением посредством тройника или переходника.

Как подключить посудомоечную машину к канализации. Подключение к электросети

Чтобы выполнить подключение посудомойки к сети напряжением 220В вам понадобится не так уж и много материалов:

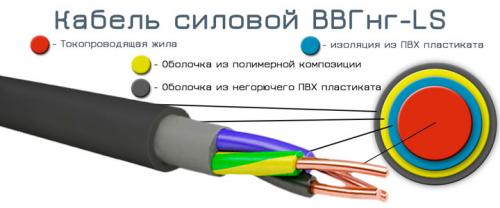

• трехжильный медный кабель ВВГнГ-Ls 3*2,5мм2

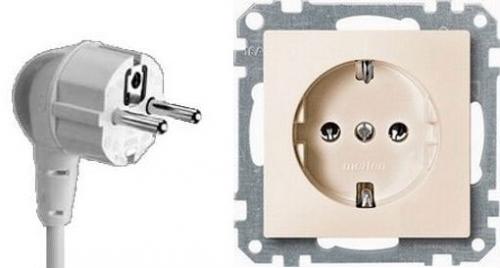

• розетка на 16А типа Шуко (”Schuko”) с контактом заземления

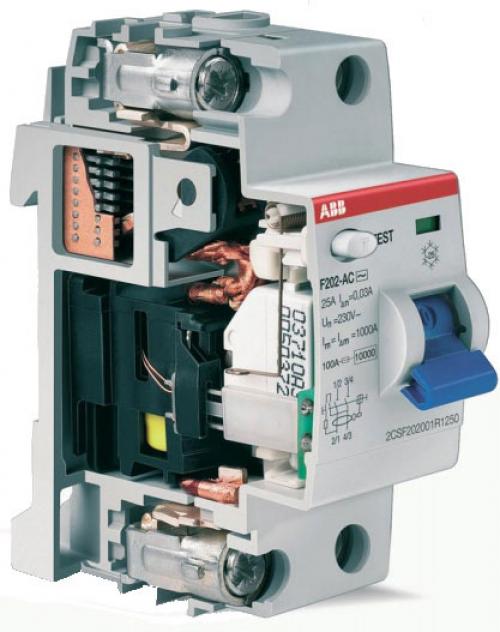

• УЗО или диффавтомат на 16А с током утечки 30мА

Посудомоечная машина (ПММ) не является особо мощным потребителем электроэнергии, например таким, как варочная панель (от 7кВт и выше). Ее мощность обычно не превышает 2,0-2,5кВт.

Современные модели по энергопотреблению соответствуют классу “А” или “А+”. То есть за год, на вашем счетчике будет набегать примерно 220кВт.

Несмотря на это, все же желательно для подключения ПММ, на стадии ремонта проложить в отдельной штробе самостоятельную кабельную линию.

Если же у вас ремонт уже давно окончен, и после покупки техники совсем не охота заново штробить стены и портить обои, то можно обойтись и существующей розеткой. Только обязательно убедитесь, что она защищена УЗО.

Подключать посудомойку через простой модульный автомат, крайне опасно.

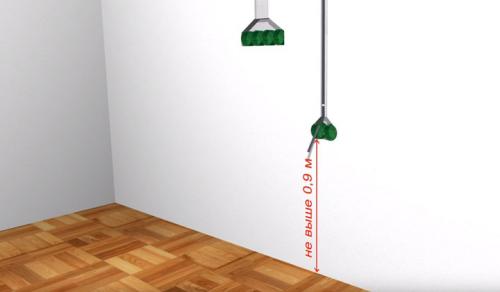

Розетка должна быть размещена на удобной высоте – до 90см от уровня пола.

При этом, располагайте ее с правой или с левой стороны от моечной машинки, но никак не за ней.

Учитывайте и тот факт, что общая длина шнура с вилкой у данной техники редко превышает 1,0-1,5м. Исходя из этого, и выбирайте место под розетку, дабы не пришлось впоследствии пользоваться удлинителем.

Сама розетка конечно должна быть с заземлением. Но не у всех это самое заземление имеется. Особенно в квартирах многоэтажек старого фонда. Поэтому многие используют обычные, и все вроде бы работает нормально. Однако уровень защиты уже будет не достаточным.

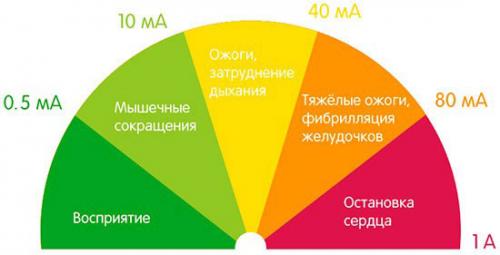

Грубо говоря, если есть заземляющий контакт и присутствует утечка тока, то вы даже не сможете включить УЗО. Последствия же данных утечек, даже малой величины, могут оказаться весьма летальны.

С простой же розеткой, отключение произойдет только в тот момент, когда вы дотронетесь до корпуса, уже находящегося под напряжением.

И этот самый удар током, хотя бы в первоначальный момент, вы все равно на себе ощутите.

Подключение посудомоечной машины к водопроводу диаметр. Куда и как вывести сток

Следующий этап — подключение посудомоечной машины к канализации. Сливной шланг расположен на задней стенке корпус, он имеет длину порядка 1,5-2 метра. При необходимости его можно дорастить аналогичным такого же диаметра, но общая длина не может быть более 5 метров (точно смотрите в инструкции по эксплуатации). Такое расстояние в могут прокачать насосы, которые работают при удалении воды.

Самый лучший вариант — наличие отдельного вывода канализации. Тогда все просто, в патрубок вставляется резиновая муфта, обеспечивающая герметичную фиксацию гофры, в нее заправляется конец сливного шланга. Если он закрыт заглушкой, ее снимите. Но такой вариант — скорее исключение. Чаще подключают посудомоечную машину через сифон мойки или через вывод в мойку.

Варианты подключения посудомоечной машины к канализации

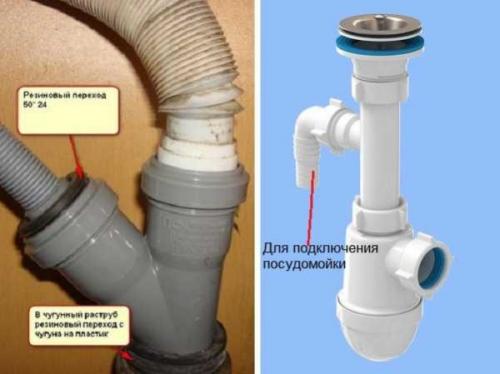

Если выход канализации чугунный, для герметичного перехода на пластик есть специальные резиновые муфты. Вам нужно будет знать диаметры вашего выхода и пластикового тройника. Соответственно, переходник устанавливается в чугунную трубу. Его надо просто заправить туда без каких-либо дополнительных средств. В муфту вставить пластиковую развилку. В вертикально направленный отвод обычно подключают мойку, в тот что под углом — посудомоечную машину.

У специальных сифонов для подключения посудомоечной машины выход сделан так, чтобы сливной шланг можно было на него натянуть. Для надежности его можно затянуть хомутом.

Подключение посудомоечной машины к канализации должно быть таким, чтобы избежать образования петель и заломов, причем даже тогда, когда все задвинете на место. В то же время, нельзя допустить чтобы гофра подходила с стороны — должен быть небольшой изгиб вверх. Так исключается возможность попадания стоков из сифона или тройника в машинку.

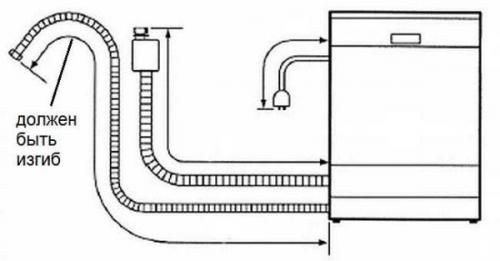

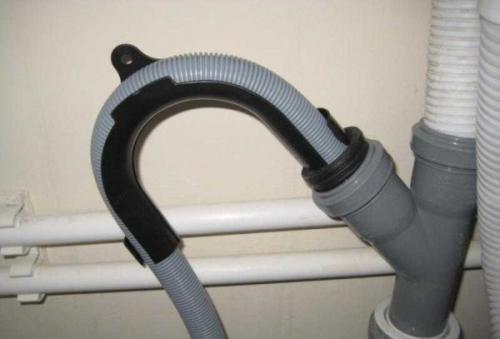

При подключении посудомоечной машины к канализации сливной шланг должен подходить к выводу с изгибом

Для фиксации гофрированного шланга в заданном положении есть специальные пластиковые муфты. Они надеваются на гофру снизу и надежно ее удерживают.
