Подземная инсталляция кабеля для дома: все, что нужно знать

Подземная инсталляция кабеля для дома: все, что нужно знать

Подземная инсталляция кабеля для дома является одним из самых популярных способов прокладки кабеля. Этот метод позволяет обеспечить надёжную и безопасную связь между домами, а также защитить кабель от воздействия внешних факторов. В данной статье мы рассмотрим все, что нужно знать о подземной инсталляции кабеля для дома.

Подготовка к инсталляции

Перед началом работы необходимо провести подготовительные работы. Это включает в себя:

Определение маршрута прокладки кабеля.

Выбор типа кабеля и его диаметра.

Выбор оборудования для прокладки кабеля.

Оценка стоимости работ.

Маршрут прокладки кабеля

Маршрут прокладки кабеля должен быть выбран с учетом всех факторов, которые могут повлиять на качество работы кабеля. Это включает в себя:

Расположение дома и соседних зданий.

Расположение коммуникаций, таких как водопровод, канализация и электричество.

Расположение деревьев и других препятствий.

Выбор типа кабеля и его диаметра

Выбор типа кабеля и его диаметра зависит от требований к качеству связи и от расстояния между домами. Обычно используются кабели с медным или алюминиевым ядром. Диаметр кабеля зависит от расстояния между домами и от того, сколько кабелей будет проложено в одном туннеле.

Выбор оборудования для прокладки кабеля

Для прокладки кабеля необходимо использовать специальное оборудование. Это включает в себя:

Кабельный трактор.

Кабельный шнек.

Кабельный натяжитель.

Кабельный уплотнитель.

Оценка стоимости работ

Стоимость работ зависит от многих факторов, таких как:

Расстояние между домами.

Тип кабеля и его диаметр.

Оборудование для прокладки кабеля.

Количество рабочих часов.

Технология прокладки кабеля

Технология прокладки кабеля включает в себя следующие этапы:

1. Прокладка кабеля в туннеле.

2. Уплотнение кабеля.

3. Закрытие туннеля.

Прокладка кабеля в туннеле

Кабель прокладывается в специально подготовленный туннель. Для этого используется кабельный трактор, который проводит кабель через туннель.

Уплотнение кабеля

После прокладки кабеля необходимо его уплотнить. Для этого используется кабельный уплотнитель, который обеспечивает надёжную фиксацию кабеля в туннеле.

Закрытие туннеля

После прокладки и уплотнения кабеля туннель закрывается. Для этого используется специальная смесь, которая заполняет туннель и обеспечивает надёжную защиту кабеля.

Подземная инсталляция кабеля для дома является надёжным и безопасным способом прокладки кабеля. Для успешного выполнения работ необходимо провести подготовительные работы, выбрать подходящий тип кабеля и оборудование, а также оценить стоимость работ. Технология прокладки кабеля включает в себя прокладку кабеля в туннеле, уплотнение кабеля и закрытие туннеля.

Связанные вопросы и ответы:

Что такое кабель для подземного ввода в дом

Подключение электропитания к дому производится от линии электропередачи, присоединение выполняется на ближнем столбе (опоре). В отдельных случаях, когда опоры ЛЭП удалены от объекта (например, находятся через дорогу от подключаемого дома), может потребоваться установка дополнительной опоры.

Прокладка вводного кабеляможет осуществляться двумя способами:

по воздуху, от опоры линии электропередачи до вводно-распределительного устройства;

под землёй в подготовленной траншее.

Воздушный ввод . Ввод питания по воздуху может выполняться кабелем или самонесущим изолированным проводом (СИП).

Большинство типов установочных кабелей (,и т.п.) не предназначено для воздушной подвески без использования дополнительной опоры. Такой опорой может служить натянутый стальной трос или проволока. В первом случае проводка называется тросовой, во втором — струнной. Концы троса или струны крепятся к опоре ВЛ с одной стороны и к строительным конструкциям на вводе в дом с другой. Прокладываемый кабель жёстко крепится к несущему стальному тросу или проволоке.

Голые неизолированные провода воздушных линий распределительных электросетей постепенно заменяются самонесущими изолированными проводами (СИП). Линии электропередачи с изолированными проводами (ВЛИ) более надёжны. Применение СИП исключает наиболее частые виды повреждений ВЛ с голыми проводниками — перехлёст проводов и их замыкание посторонними предметами. СИП — это наиболее предпочтительный вариант вводного провода по воздуху, который можно использовать при подключении как к ВЛ (линия с голым проводом), так и к ВЛИ (линия с изолированным проводом).

Воздушное подключение вводного кабеля к линиям электропередачи до 1000 вольт выполняется проводамиили. Нулевые и фазные жилы этих проводов изолированы. Нулевая жила СИП – 2 снабжена стальным несущим сердечником, на который и подвешивается провод. СИП – 4 не имеет сердечника, при его подвеске нагрузку несут сами токоведущие жилы.

|

Подземный ввод . Для укладки в траншею подбирается кабель, способный выдержать вес грунта и усилие сдвига, возникающее при его осадке. Поэтому, наиболее подходящими для этой цели являются кабельс медными жилами или алюминиевый вводной кабель. Изоляция жил кабелей этих типов выполнена из ПВХ пластиката. Поверх изолированных жил находится слой заполнения из ПВХ или невулканизированной резины и внутренняя поливинилхлоридная оболочка. Далее следует броня из стальной оцинкованной ленты и наружный выпрессованный защитный шланг. Жилы ВБбШв и АВБбШв могут выполняться однопроволочными или многопроволочными, а сечение жилы бывает в форме круга или сектора.

Преимущества

относительно низкая стоимость материалов и работ; небольшие трудозатраты и короткие сроки монтажа; лёгкость выполнения ремонта или замены.

при соблюдении правил монтажа кабель надёжно защищён на долгие годы; не требуется установка дополнительных опор, над кабелем можно высаживать огородные растения (кроме деревьев и кустарников).

Какие типы кабеля используются для подземного ввода в дом

Для подключения дома к электросети необходимо использовать кабель, который способен выдержать давление грунтовых масс и иные подобные воздействия. Возьмите, например, бронированный кабель ВБШв . Подземный ввод кабеля в дом необходимо выполнять в следующем порядке:

1. От столба до ввода в здание через фундамент выкопайте траншею (ее глубина должна составлять 70-90 см).
2. Насыпьте песок в траншею (слой песка должен иметь толщину 20 см). Песок нужен для того, чтобы осенью и весной он отводил излишки влаги.
3. Положите кабель в траншею. Важно, чтобы он лежал волнообразно. Опуск со столба в землю нужно выполнять в трубе (ее высота должна составлять 2 метра).
4. Выполните ввод кабеля в дом под землей. Это можно сделать сквозь стену либо же фундамент. В первом случае в стене просверливается отверстие. В него закладывается труба. Конец кабеля пропускается через трубу из металла или пластика.
5. Если вы решили выполнить ввод сквозь фундамент, то создайте в нем отверстие подходящего диаметра. В отверстие вставьте отрезок металлической трубы и заложите в нее кабель. Трубу необходимо зафиксировать при помощи цементно-бетонного раствора. С двух сторон трубу следует заизолировать. Для этого потребуется негорючий материал. Это нужно сделать для того, чтобы не допустить проникновения воды и грунта.
6. Подключите кабель к защитному аппарату в распределительном щитке, а на опоре к проводам воздушной линии - при помощи прокалывающих зажимов. К столбу кабель фиксируется металлическими лентами с шагом не более 100 см. Обязательно выполните заземление брони, причем и со стороны столба, и со стороны щитка.
7. Когда вы удостоверитесь в том, что все выполнено правильно, закопайте траншею. Через некоторое время грунт даст усадку, поэтому над траншеей следует создать холмик (его высота должна составлять 15-20 см).

Какие факторы следует учитывать при выборе кабеля для подземного ввода в дом

Подземная прокладка позволяет не испортить архитектурный дизайн строения. Но при этом стоит помнить, что прокладывать под землей необходимо бронированный кабель, так как он должен выдерживать давление грунта. Одним из самых распространенных для подземной прокладки к дому является кабель ВБШв. Для его прокладки необходимо:

Выкопать траншею глубиной около 70 см от столба до ввода в здание.

В созданную траншею насыпать песок толщиной 20 см. Он будет забирать лишнюю влагу.

Выполнить прокладку кабеля в траншее волнообразным методом.

Подвести кабель в дом через фундамент или через стену. В просверленное в фундаменте отверстие необходимо вставить пластиковую или металлическую трубу, через которую и будет проходить кабель.

Подсоединить кабель к устройству защиты в распределительном щитке и к проводам воздушной линии с помощью прокалывающих зажимов. Необходимо обеспечить заземление брони.

Закопать траншею с расчетом на то, что грунт усядется, поэтому над траншеей желательно сделать холмик.

Подземная прокладка в дом небронированного кабеля с помощью трубы

Для подземной прокладки проводки для частного дома также можно использовать кабель ВВГ, который необходимо поместить в ПНД трубу, так как она будет выполнять функцию брони. Такая труба не боится морозов, является очень прочной и не поддается воздействию химикатов или влаги. Также она не горит и не дымит.

Перед прокладкой кабеля его необходимо проверить на целостность оболочки. Подземная прокладка небронированного кабеля происходит следующим образом:

Необходимо выкопать траншею.

В траншею следует уложить трубу соответствующего диаметра.

Далее следует протянуть кабель, но без натяжки.

Подвести кабель к дому над фундаментом или прямо через него. Для этого потребуется просверлить отверстие нужного диаметра.

После этого трубу с кабелем внутри необходимо засыпать песком толщиной 10 см, а потом грунтом.

Важно знать: перед тем, как выполнять электротехнические работы под землей, необходимо получить соответствующее разрешение. А для этого понадобится составить проект энергоснабжения дома.

Преимущества поземной прокладки электропроводки

Подземные коммуникации отличаются долговечностью и надежностью. Также они позволяют проводить большую мощность благодаря более высокой допустимой токовой нагрузке. Кроме этого, подземная прокладка кабеля позволяет сохранить архитектуру здания в хорошем виде, так как провода, проложенные по стенам или по воздуху, порой выглядят не эстетично.

Из недостатков подземной прокладки кабелей стоит выделить лишь то, что это более трудоемкая и дорогая процедура. Также потребуется обеспечить защиту проводника от воздействия грунта и влаги.

Какой кабель использовать для прокладки под землей

Для прокладки в почве, в которой содержится агрессивное вещество, воздействующее на оболочку (например, шлак, насыпной строительный материал, солончак и так далее), необходимо использовать кабели со свинцовой оболочкой. Они также понадобятся и в случае, если грунт характеризуется повышенным воздействием электрокоррозии.

Если в месте прокладки кабеля есть риски механического воздействия на него, то подойдет модификация с проволочной броней со стальной или алюминиевой проволокой.

Если коррозионная активность грунта невысокая, то можно использовать кабель таких марок:,,,и другие. Если же коррозионная активность является средней, то необходимо применять такие кабели:,,,и так далее. В свою очередь, если коррозионная активность высокая, то для подземной прокладки подойдут кабели таких марок:,,и другие.

Какие материалы используются для защиты кабеля от повреждений и коррозии

Защитные покровы кабеля необходимы для защиты от механических повреждений и коррозии в течение всего срока эксплуатации. Важность этой части конструкции кабеля очевидна, поэтому она выполняется в строгом соответствии с ГОСТ 7006-72 (2004). Структура защитных покровов в целом идентична, она включает в себя подушку для брони, непосредственно броню, выполняемую из стальной проволоки или металлических лент. Завершает конструкцию защитной оболочки наружный покров, который может состоять из нескольких слоев различных материалов. Все элементы защиты имеют буквенное обозначение, что помогает разобраться в степени защищенности кабеля от воздействий внешней среды и случайных механических повреждений.

Подушка кабеля и ее маркировка

Оболочка кабеля часто защищена броней от механического воздействия, однако стальная лента или проволока может стать причиной ее повреждения. По этой причине броню часто накладывают на подушку. Ее производят из следующих материалов:

• пропитанная кабельная пряжа;
• двухслойная водонепроницаемая крепированная бумага, пропитанная битумом;
• пропитанная полугудроном кабельная бумага.

Подушку из волокнистых материалов при необходимости усиливают пластмассовыми лентами, такая конструкция маркируется буквой «л», например – кабель ААБл . Если необходима усиленная защита от коррозии, то используют два слоя ленты, тогда в маркировке появляется цифра «2» - ААБ2л . Влагостойкость подушки повышают накладыванием на нее шланга из полиэтилена или ПВХ, бумажной ленты и битумного состава. При маркировке данного типа подушки используют букву «п» для полиэтиленового шланга и букву «в» для шланга из ПВХ (пример: кабель ААБв ).

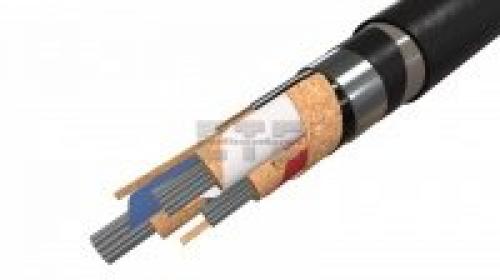

Броня из проволоки и стальных лент

Защищают кабель от механических повреждений броней, она может быть из стальной проволоки или ленты. Используют ленты следующего типа:

• – оцинкованная;
• – лента без антикоррозийного покрытия;
• – лента из стали с защитой битумным составом.

Толщина стальной ленты от 0,3 до 0,8 мм, ее ширина от 10 до 60 мм, причем перекрываться она должна минимум на 25%.

В том случае, если кабель в процессе эксплуатации подвержен растягивающим усилиям, то его бронируют стальной проволокой. Толщина используемой проволоки от 0,5 до 4 мм.

Волокнистые и пластмассовые наружные покровы

Наружные покровы состоят из волокон кабельной пряжи, пропитанной битумным составом и мелом. В последнее время все чаще используется пряжа из стекловолокна. Если волокнистые покровы пропитаны составами, препятствующими распространению огня, то в их маркировке обязательно присутствует буква «н». Толщина наружных покровов от 1,6 до 3,1 мм, они обязательно выполняются в холодостойком исполнении.

Наружный покров из пластмассы состоит из ленты на основе полиамида, полиэтилентерефталата или ПВХ, а также поливинилхлоридного или полиэтиленового шланга. Маркируются такие покровы буквами «Шв» или «Шп», например – кабель ТППэпБбШп или АВБШв . Шланг из полимера должен быть герметичен по всей длине кабеля, толщина этого покрова от 1,4 до 3,1 мм. Полиэтиленовые покровы отличаются высокой влагостойкостью, поэтому их чаще всего используют для защиты брони из стальных лент, например, при производстве кабелей, используемых в связи. Покровы на основе поливинилхлорида не распространяют горение, их применяют чаще всего при производстве силовых кабелей, накладывая на броню.

Какие меры безопасности следует соблюдать при установке кабеля для подземного ввода в дом

6 мин.

Общие вопросы

С необходимостью электрификации дачного или загородного участка рано или поздно сталкивается любой владелец собственной земли. Проведение этих коммуникации требуется для организации уличного освещения, обустройства бани, гаража либо подсобных помещений. Прокладка кабеля в земле — более предпочтительный вариант, так как в этом случае электрические линии будут очень надежно защищены от ветра, снега и дождя, падающих деревьев, перегрева, а также от субъектов, имеющих криминальные наклонности. Такой способ электрификации потребует вложений, усилий и времени, однако любые затраты окупятся длительным сроком службы «спрятанных» силовых линий.

Преимущества подземной прокладки

Если сравнивать воздушную проводку с укладкой кабеля в траншею по степени надежности, то у последнего способа нет ни единого недостатка. Но только в том случае, если работы были проведены корректно. Прокладка кабеля в земле позволяет:

• использовать провода большего сечения без необходимости усиления, которое требуют воздушные линии;
• минимизировать количество внешних устройств, так как потребуется лишь установка автомата на вводе;
• гарантировать полную безопасность электросети, если изоляция будет выполнена грамотно;
• уменьшить расходы, потому что прокладывание кабеля по воздуху нередко более затратно;
• избежать появления на участке сомнительных «украшений» — висящих проводов.

Технология работ в разных российских регионах почти не имеет отличий, однако есть небольшие нюансы, касающиеся климатических условий и грунта. Нормы и ГОСТы, регулирующие подземную установку линий, были разработаны еще в начале второй половины прошлого века, но с тех пор остаются неизменными.

Основные требования ПУЭ

Правила устройства электроустановок обязательны для соблюдения при обустройстве силовых линий, прокладываемых в земле. Главным из них следуют неукоснительно. Самое важное условие — использование только специального (влагозащищенного, оптимально — бронированного) кабеля, предназначенного для устройства подземной «разводки электропроводки». Другие правила тоже лучше не нарушать, в противном случае придется делать работу над ошибками.

1. Минимальная глубина, на которую закладывают провод, составляет 70 см. В исключительных случаях эту величину разрешено уменьшить до 50 см, однако длина такого участка не должна превышать 500 см, а провод обязан быть хорошо защищен — помещен в трубу.
2. Что обеспечить электромагистрали надежную защиту от повреждений, силовые линии рекомендуется укладывать в гофрированные трубы низкого давления (ПНД — полиэтилен низкого давления). Альтернативы — гладкостенные, двустенные и другие подобные (ПНД) изделия.
3. Прокладка кабеля под фундаментом дома находится под запретом. Минимальное расстояние от бетонного основания до силовой линии должно составлять 60 см. Если линия, проложенная сквозь фундамент, идет от дома к другой постройке, кабель в бетоне нужно защищать стальной трубой — проходной гильзой. Толщина металла — 3-5 мм, или более. Диаметр — в 2-3 раза больше, чем у кабеля.
4. Два провода в одной траншее, обязаны находиться друг от друга на расстоянии 10-15 см, каждый из них помещают в свой защитный бронерукав. Пересечение силовых линий в одной траншее требует, чтобы слой грунта между ними составлял 50 или более сантиметров. Понятно, что глубину этих участков придется сильно увеличить.
5. Если возникла необходимость соединения частей электрического кабеля в грунте, для надежного контакта должны применяться специальные металлические муфты. В качестве дополнительной защиты используют асбестоцементные трубы, замена им — кирпичная кладка, однако последний вариант не всем придется по нраву. Кирпич жалко.
6. Требуется определенная дистанция от других коммуникаций: от водопровода или канализации более метра, от газовой магистрали — как минимум два. Если дополнительная защита силовой сети не предусмотрена, необходимо соблюдать отступ от деревьев (2 м), кустарников (75 см).
7. Запрещено сильное натяжение кабеля, в противном случае при подвижках грунта возможен его обрыв. Монтаж проводов осуществляют с помощью лебедки, оснащенной ограничителем, позволяющим проложить кабель с запасом (волной), предотвращающим его натяжение и повреждение.

Как определить расстояние между кабелем и землей при подземной инсталляции

Общие требования

Как правило, для обеспечения поставок электричества в жилое/нежилое помещение используются разные виды кабеля. К примеру, при проведении кабеля под землей, посредством которого предполагается передавать электричество напряжением не более 35 кB, проводка должна соответствовать следующим требованиям:

• В земле электрические кабеля должны прокладываться на глубине (в случае использования траншеи) более 70 см. При этом ширина траншеи рассчитывается с учетом расстояния между проводами, а также расстояния между стенками траншеи и самим кабелем от 250мм.
• Если на участке присутствуют грунтовые воды или пучинистый грунт, дно и стенки траншей рекомендуется обкладывать специально подобранными бетонными плитами.
• Перед укладкой кабеля важно очистить стены и дно траншеи от мусора, а также от предметов с острыми краями, способными повредить или нарушить целостность изоляционной оболочки кабелей. Допускается использование чехлов для кабеля в местах, где велика вероятность соприкосновения провода с острыми элементами.
• На дно траншеи в обязательном порядке укладывается подушка, толщина которой должна быть не менее 10 см. Для этого можно использовать любой сыпучий материал – в виде песка, щебня или гравия.
• После того, как провод уложен на подушку, его следует засыпать песком, при этом насыпь поверх кабеля должна иметь толщину около 10 сантиметров.
• Чтобы обеспечить дополнительную защиту кабеля, насыпь накрывается специальными плитами. В случае, если применение таких плит не намечается, поверх насыпи производится укладка сигнальной ленты.
• Процедура укладки электрического кабеля в землю считается оконченной после засыпки грунта поверх места уже закрытой траншеи.

Какие инструменты и оборудование необходимы для установки кабеля для подземного ввода в дом

Путь ввода электричества в частный дом посредством воздушной линии электропередач делится на две части. Первую составляет участок проводов от опоры, на котором закреплена воздушная линия, до точки ввода в дом. Вторую — от ввода в дом до вводного устройства внутри дома. Этот участок, собственно, и называется вводом воздушной линии в дом.

Правила устройства воздушной линии при вводе электричества в здание обязательны к соблюдению:

• при монтаже ввода электричества в дом, если расстояние от столба до дома более 10 м, надо установить промежуточную опору, с тем чтобы ослабить натяжение проводов. Деревянный столб фиксируют к пасынку, который может быть железобетонным (этот вариант предпочтителен) или деревянным из древесины, не слишком подверженной гниению, предварительно обработанной антисептиком, и обернутым слоем рулонной гидроизоляции;
• при устройстве ввода электричества в дом нужно соблюдать минимальное расстояние от проводов ответвления (это участок от проводов от опоры до изоляторов, закрепленных снаружи на стене дома) до земли — оно зависит от того, над чем именно провода проходят, и составляет над проезжей частью 6 м; над пешеходной частью и внутри дворов — 3,5 м; от изолятора ввода — 2,75 м;
• при подводе электричества необходимо прокладывать провода или ограждать их так, чтобы исключить прикосновение к ним. Во время открытой горизонтальной прокладки по стенам они должны располагаться над балконом и крыльцом на расстоянии 2,5 м; над окном — 0,5 м; под балконом и окном — 1м. При вертикальной прокладке от окна их должно отделять не менее 0,75 м, от балкона — 1м; ^ от проводов, висящих на опорах рядом с домом, до балкона и окон следует выдерживать расстояние, как минимум, 1,5 м;
• при подводе электричества к дому между проводами надо соблюдать определенный промежуток, который составляет, как минимум, 0,1 и 0,15 м при пролете до и более 6 м соответственно;
• во время ввода электричества в дом своими руками от стен и опор провода должны отстоять не менее чем на 5 см;
• согласно правилам ввода электричества в дом вдоль ограды воздушную линию следует вести на расстоянии от земли до нижнего провода не менее 5 м;
• перед тем как сделать ввод электричества в дом по воздушной линии, позаботьтесь о том, чтобы расстояние до веток деревьев юыло, как минимум, 3 м.

Как обеспечить надёжную изоляцию кабеля при подземной инсталляции

   Чтобы продлить долговечность и повысить надежность кабеля, его защищают изоляцией. Сегодня применяется два вида изоляции: бумажная с пропиткой (АСБ) и пластмассовая (кабель ВБбШВ и АВБбШВ). К достоинствам бумажных с пропиткой можно отнести хорошие электрические показатели при сравнительной дешевизне. Такой кабель отлично зарекомендовал себя в условиях высоких температур, он достаточно долговечен. Но такое исполнение электрического кабеля имеет свои минусы, которые ставят под вопрос возможность их использования под землей. Их главный минус – повышенная гигроскопичность. Соответственно, если возник вопрос, как проложить бумажный пропитанный электрический кабель под землей, то необходимо знать, что его нужно защитить полностью герметичной оболочкой. Еще один, наиболее значимый, недостаток такого кабеля – особенность пропитки его оболочки, которая со временем стекает в нижнюю часть кабеля, чем существенно сокращает долговечность и изоляционную прочность.

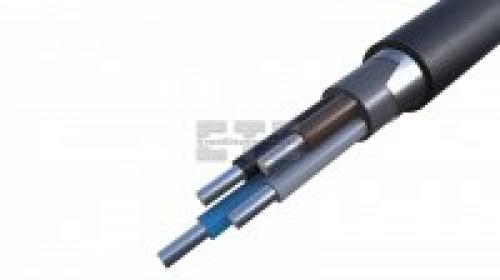

  Прокладка кабеля в земле, кабель АВБбШв

   Кабель с пластмассовой изоляцией отличается наиболее приемлемыми техническими характеристиками для применения под землей. Кроме этого, ВБбШВ и АВБбШВ широко используют для подачи электричества в условиях повышенной влажности и пожароопасности. Поскольку для производства изоляционной части такого кабеля используют полиэтилен или поливинилхлорид, наиболее опасные условия его эксплуатации — постоянный или периодический контакт с острыми и кромками твердых тел различного происхождения. Если такой кабель перед укладкой в грунт должным образом не защитить, то он может через некоторое время получить механические повреждения и выйти из строя.

   Исходя из вышесказанного, можно сделать вывод, что оптимальным для проведения электрического тока под землей считается бронированный медный кабель ВБбШВ и бронированный алюминиевый кабель АВБбШВ. Их преимущество в том, что они достаточно защищены от всех возможных механических повреждений стальной броней. Благодаря этому, закладка такого кабеля в грунт не требует использования сплошной трубы, что значительно упрощает процесс.

Какие проблемы могут возникнуть при установке кабеля для подземного ввода в дом и как их решить

Существуют определённые нормы расстояния, которое требуется соблюдать при параллельной укладке кабеля возле других объектов:

1. До соседнего кабеля между контрольными может быть любое расстояние, от силового к любому другому – от 10 см, а для проводов сторонней организации – от 50 см.
2. До фундаментов дачных построек расстояние должно составлять не меньше 60 см, а под ними прокладывать кабель запрещено. Пространство между деревьями и проводом должно быть от 2 м (если в трубе, то можно прокапывать под деревом), а до кустовых растений – от 75 см.
3. До любых труб газовой или водной магистрали расстояние должно составлять не меньше 2 м.
4. До ЖД расстояние не должно быть меньше заявленной зоне отчуждения, до оси трамвайных путей 2,75 м, а до бордюра автодороги 1,5 м.

Важно придерживаться этих расстояний, чтобы избежать ситуаций с летальным исходом.

Пересекающиеся сети Источник slide-share.ru

Советы по прокладке кабеля

Для бронированного и незащищённого кабеля есть разные схемы укладки:

1. Необходимо создать схему, по которой будет проложен провод. На ней указываются расстояние до всех объектов, возле которых будет проходить кабель. Такое обозначение поможет определиться, где заложен провод, чтобы не задеть его при работах на участке. На стенах необходимо краской пометить места, где подсоединяется кабель.
2. Далее размечается и вырывается траншея. Устанавливаются и фиксируются столбы для освещения.
3. После этого требуется сделать подушку из мягкой земли без твёрдых предметов. Она трамбуется и должна получиться не менее 10 см.
4. Потом идёт прокладка кабеля с оставлением запаса длины. Требуется использовать цельный провод и не использовать перемычки. Если на кабель будет действовать нагрузка то необходимо проложить трубы, чтобы он был внутри.
5. Далее провод нужно засыпать мягкой землёй без твёрдых элементов и утрамбовать. Подушка должна получиться высотой в 10 см.
6. Требуется засыпать траншею вспушённым грунтом с учётом того, что после зимы и дождей она усядет.
7. Нужно провести проверку на замыкание с помощью мультиметра.
