Полное руководство по монтажу теплого пола: от выбора материалов до эксплуатации

Полное руководство по монтажу теплого пола: от выбора материалов до эксплуатации

Теплый пол – это современное и удобное решение для обогрева помещений, которое набирает популярность с каждым годом. Устанавливая теплый пол, вы не только повышаете комфорт в доме, но и снижаете энергопотребление. Однако для того чтобы система работала эффективно и долговечно, важно правильно подобрать материалы и следовать технологии монтажа.

Выбор типа теплого пола

Перед началом монтажа необходимо определить, какой тип теплого пола лучше всего подходит для вашего помещения. Существует два основных вида: водяные и электрические системы.

Водяные теплые полы

Водяные теплые полы представляют собой систему труб, по которым циркулирует нагретая жидкость. Такие системы требуют подключения к котлу отопления или другим источникам тепла. Преимущества водяных полов включают высокую эффективность и возможность использования альтернативных источников энергии, таких как солнечные коллекторы.

Электрические теплые полы

Электрические теплые полы работают за счет нагревательных элементов, которые подключаются к электросети. Они проще в установке и не требуют сложных монтажных работ. Однако их эксплуатация может быть более дорогой, особенно в регионах с высокими тарифами на электроэнергию.

Подготовка к монтажу

Перед началом работ необходимо тщательно подготовить помещение и выбрать все необходимые материалы.

Выбор материалов

Материал	Назначение	Преимущества
Тепловая изоляция	Снижение тепловых потерь	Увеличивает эффективность системы
Гидроизоляция	Защита от влаги	Предотвращает повреждение материалов
Утеплитель	Снижение теплопотерь	Уменьшает энергопотребление
Нагревательные элементы	Обогрев помещения	Высокая эффективность

Подготовка помещения

Для успешного монтажа теплого пола необходимо:

• Очистить поверхность пола от мусора и старых покрытий.
• Проверить горизонтальность пола и выровнять его при необходимости.
• Обеспечить хорошую вентиляцию в помещении.

Монтаж теплого пола

Процесс монтажа теплого пола включает несколько этапов, каждый из которых требует внимательного подхода.

Установка нагревательных элементов

Нагревательные элементы необходимо устанавливать в соответствии с инструкцией производителя. Для водяных систем важно правильно проложить трубы, а для электрических – подключить нагревательные маты или кабели.

Установка гидроизоляции и утепления

Гидроизоляционный слой защищает конструкцию пола от влаги, а утеплитель снижает тепловые потери. Эти материалы необходимо укладывать в соответствии с технологией.

Установка стяжки

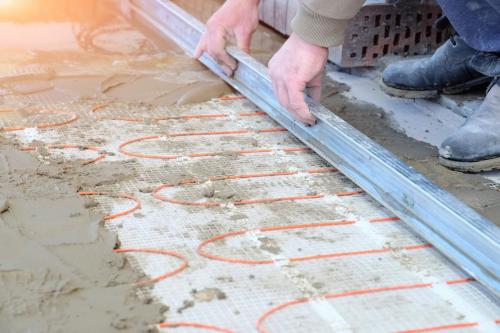

Стяжка выполняет функцию выравнивающего слоя и обеспечивает равномерное распределение тепла. Ее толщина должна составлять не менее 5 см.

Подключение и настройка системы

После завершения монтажа необходимо подключить систему к источнику тепла и настроить ее работу. Для этого требуется:

• Подключение труб или электрических соединений.
• Настройка терморегулятора для поддержания оптимальной температуры.
• Проверка герметичности системы (для водяных полов).

Эксплуатация теплого пола

Для долговечной работы системы необходимо соблюдать правила эксплуатации:

• Избегать резких перепадов температуры.
• Регулярно проверять герметичность труб и соединений.
• Соблюдать рекомендации производителя по эксплуатации.

Монтаж теплого пола – это сложный, но выполнимый процесс, который требует внимания к деталям и соблюдения технологии. Выбирая качественные материалы и следуя инструкциям, вы сможете создать уютную и комфортную обстановку в своем доме.

Связанные вопросы и ответы:

Какие виды теплого пола существуют и какой из них лучше выбрать для моего помещения

Теплый пол: уют и комфорт в вашем доме
Теплый пол приносит в ваш дом уют и комфорт. Он равномерно распределяет тепло и создает приятную атмосферу в любое время года. Однако, чтобы воспользоваться всеми преимуществами теплого пола, необходимо правильно подготовить основание. В этой статье мы рассмотрим шаги, которые помогут вам правильно подготовить пол для установки теплого пола.

1. Планирование и дизайн
Перед началом подготовки пола определитесь с местом установки теплого пола и его типом. Теплые полы могут быть электрическими или водяными. Выбор зависит от ваших потребностей и бюджета. Если вы планируете установить электрический теплый пол, необходимо предусмотреть отступы от стен минимум 5-10 см и избегать укладки под крупногабаритной мебелью. Также решите, будет ли теплый пол основным источником отопления в помещении или дополнительной системой. Это важно для расчета необходимой мощности и равномерного распределения нагрева.

2. Проверка основания
Перед установкой теплого пола убедитесь, что основание в хорошем состоянии. Пол должен быть ровным и без явных дефектов. Проведите проверку на наличие трещин, выбоин, выпучин и других неровностей. Если находите проблемы, они должны быть устранены до установки теплого пола.
3. Удаление старого покрытия
Если на полу еще есть старое покрытие, такое как ковровое покрытие, ламинат или плитка, оно должно быть удалено. Теплый пол наиболее эффективно работает, когда он находится близко к поверхности, поэтому старые слои необходимо убрать.
4. Теплоизоляция и гидроизоляция
Правильная изоляция играет важную роль в эффективности работы теплого пола. Установите теплоизоляцию, чтобы предотвратить потерю тепла в направлении под полом. Гидроизоляция необходима, если теплый пол будет устанавливаться в помещении с повышенной влажностью, чтобы предотвратить проникновение влаги в структуру пола.
5. Укладка распределительной сетки
Подготовьте поверхность для укладки распределительной сетки и фольги. Эта сетка поможет равномерно распределить нагревательные элементы теплого пола и разделит теплый пол от утепления. Она должна быть надежно закреплена на теплоизоляции или поверхности.
6. Установка нагревательных элементов
Следующим шагом является установка нагревательных элементов теплого пола . В случае электрических полов, это могут быть нагревательные кабели, потому как нагревательные маты укладываются в слой плиточного клея. Если водяные системы тогда включают в себя трубки, которые также укладываются в распределительной сетке.

Как подготовить помещение перед началом монтажа теплого пола

Монтаж всех моделей теплых полов имеет в основном схожий алгоритм. Поэтому целесообразно рассмотреть общую последовательность выполнения действий по установке данных систем отопления. А специфика различий будет указана чуть ниже.

Выбор схемы укладки

Наиболее распространенная схема укладки: «змейкой». Кабель укладывается последовательно через чередующиеся колена изгиба с прямым выходным отрезком вдоль стены. Нужно помнить, что минимальное расстояние от нее должно составлять 10 см.

Есть вариант двойного размещения провода: он сгибается пополам и укладывается параллельными линиями с соответствующим шагом.

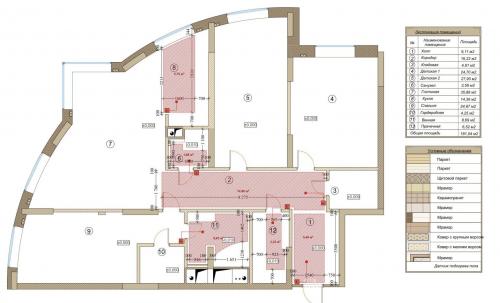

Желательно сначала все начертить на бумаге с учетом расположения стационарной мебели и особенностей конфигурации помещения. В случае нагревательных матов процедура упрощается, так как там кабель уже зафиксирован в определенном положении на сетке.

Расчет материалов

Проще всего воспользоваться специальными программами, в массовом количестве представленными в интернете или таблицами, размещенными в строительных справочниках (некоторые из них дают производители в инструкциях, прилагаемых к изделию).

Главная цель расчета – получить значение потерь тепла через конкретное помещение. Далее определяется шаг укладки и общая длина кабеля. К ней прибавляется отрезок на выходе, проходящий вдоль стены. В самом конце уже можно высчитать количество единиц крепления и величину холодного провода.

Расчет мощности

При расчете этого показателя следует учитывать климатические условия, материал стен дома, особенности структуры здания. От этих характеристик зависит удельная мощность (р). Для нее установлены следующие усредненные значения:

• Кухня, жилые помещения 150 Вт/м²;
• Ванная комната 140-150 Вт/м²;
• Застекленная лоджия (или окна в пол) до 180 Вт/м².

Величины для других помещений можно найти в строительных справочниках. Важно учитывать, что значения несколько завышены, чтобы создать запас тепловой энергии (около 30%). Таким образом, зная общую площадь (S) обогреваемого помещения, мощность можно вычислить по формуле: Р = р х S х 1,3 .

Подготовительные работы

Основание, на которое будет монтироваться теплый электрический пол, нужно очистить от грязи и пыли, использовав сметочные приспособления или пылесос. При необходимости нужно удалить все старое покрытие, заделать трещины. Неровности малой величины затираются. Если их размер существенен, то делается выравнивающая стяжка толщиной 3-7 см. Перед ее нанесением пол грунтуется специальным составом.

Выравнивание основания. Фото: shutterstock.com

Укладка теплоизоляции

Сначала на пол укладывается полиэтиленовая пленка. На нее стелется теплоизоляционный материал. В качестве такового можно использовать фольгированный пенофол, пенопропилен или пенополистирол. Стыки проклеиваются скотчем. Демпферная лента, которая монтируется по периметру помещения, будет компенсировать расширение стяжки при увеличении температуры. В конце раскатывают арматурную сетку, к которой будет крепиться нагревательный элемент.

Какие материалы мне понадобятся для монтажа теплого пола

Процесс укладки теплого пола рознится в зависимости от выбранного способа монтажа. Если укладку планируется делать в стяжку, то подойдет либо нагревательный кабель, либо нагревательный мат. Если укладку планируется выполнить напод ковролин, плитку или ламинат, то можно использовать инфракрасную пленку или, опять же, нагревательный мат.

Принципиальное устройство системы электрический теплый пол при различных устройствах пола и напольного покрытия приведено в таблице ниже.

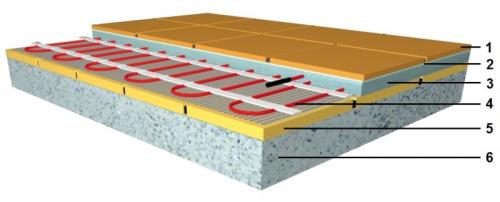

	Электрический теплый пол под кафельную плитку на бетонном основании.  1 — Напольное покрытие, кафельная плитка; 2 — Плиточный клей или мастика для монтажа кафельной плитки; 3 — Самовыравнивающаяся смесь для пола; 4 — Нагревательный кабель или нагревательный мат; 5 — Грунтовочный слой или стяжка; 6 — Бетонное основание пола.

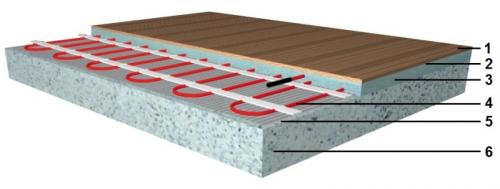

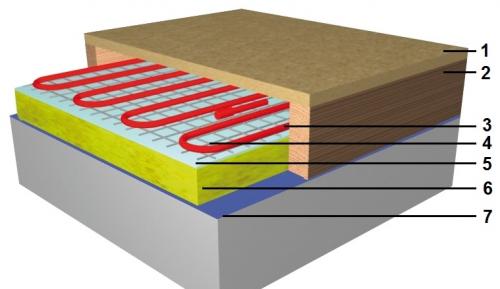

	Электрический теплый пол под деревянное напольное покрытие, ламинат, ковролин.  1 — Деревянный пол, ламинат или ковролин; 2 — Подложка под ламинат; 3 — Самовыравнивающаяся смесь для пола; 4 — Нагревательный кабель или нагревательный мат; 5 — Грунтовочный слой или стяжка; 6 — Бетонное основание пола.
	Электрический теплый пол в деревянных полах на лагах.  1 — Деревянное напольное покрытие; 2 — Лаги деревянного пола; 3 — Нагревательный кабель или нагревательный мат; 4 — Тонкая монтажная сетка; 5 — Изоляция; 6 — Пароизоляция; 7 — Бетонное или деревянное основание.

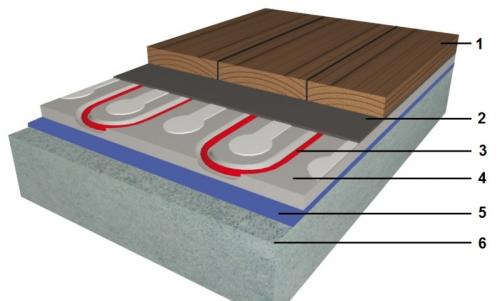

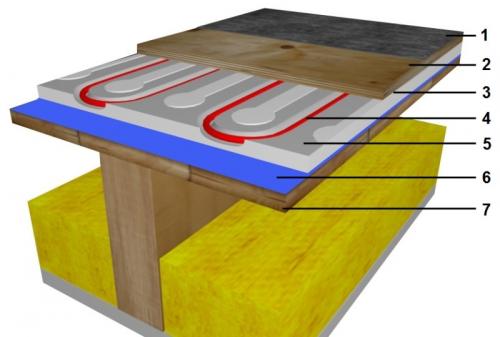

	Электрический теплый пол паркет или ламинат с использованием системы DEVIcell Dry.  1 — Деревянный пол, ламинат или паркет; 2 — Шумопоглащающая подложка; 3 — Нагревательный кабель; 4 — Панели системы DEVIcell Dry; 5 — Пароизоляция; 6 — Бетонное основание пола.
	Электрический теплый пол по существующим деревянным полам.  1 — Линолеум, виниловое или ковровое напольное покрытие; 2 — Щит, распределяющий нагрузку (минимальная толщина 5 мм); 3 — Шумопоглащающая подложка; 4 — Нагревательный кабель; 5 — Панели системы DEVIcell Dry; 6 — Пароизоляция; 7 — Существующая конструкция деревянного пола.

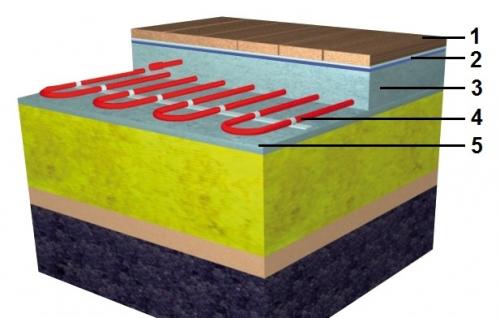

	Электрический теплый пол для организации подогрева бетонного пола толщиной более 3 см.  1 — Напольное покрытие; 2 — Шумопоглащающая подложка, плиточный клей, пароизоляция, в зависимости от типа напольного покрытия; 3 — Бетон или цементная стяжка; 4 — Нагревательный кабель; 5 — Бетонная плита или монтажная сетка.

Как правильно разметить комнату для укладки теплого пола

Теплый пол кладут на максимально ровную поверхность, поэтому заранее позаботьтесь о том, чтобы на черновой стяжке не было перепадов и трещин.

Монтаж теплого пола

Пошаговая инструкция

1

На выровненную черновую стяжку положите гидроизоляцию, которая будет защищать пол от сырости. Уложите рулоны мембраны или полиэтиленовой пленки толщиной 200 мкм друг на друга с нахлестом 10 см, а стыки проклейте строительным скотчем. Гидроизоляция должна заходить на стены на 15–20 см.

2

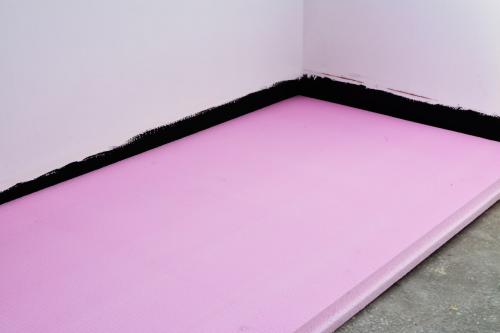

На гидроизоляцию положите утеплитель , например пенопласт или экструдированный пенополистирол толщиной 3–5 см.

3

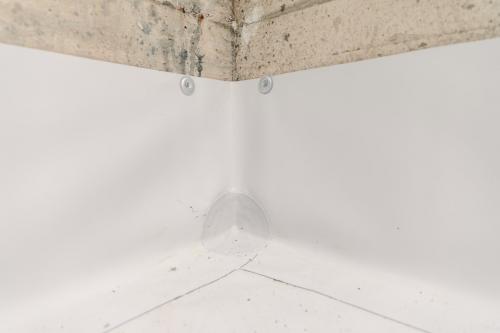

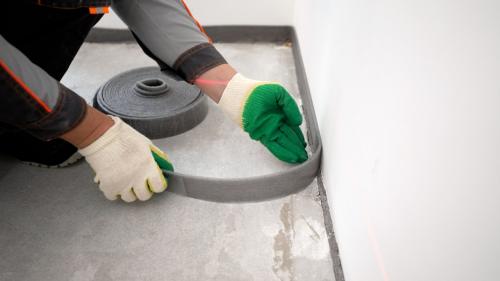

Оклейте пол демпферной лентой по периметру. Она нужна для того, чтобы компенсировать расширение цементной стяжки при перепадах температуры.

4

На утеплитель по всей площади комнаты положите армирующую сетку , чтобы сделать «пирог» пола прочнее. Арматурную сетку можно заменить на маты с бобышками : это облегчит укладку. Маты сделаны из пенополистирола, поэтому создают дополнительный утепляющий слой, а чтобы зафиксировать трубу, достаточно продеть ее через бобышки (ячейки).

5

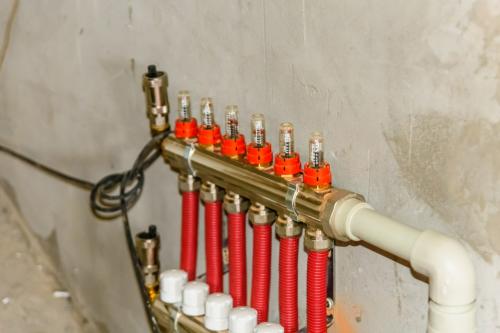

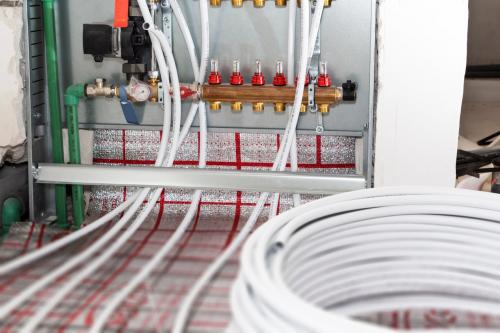

Установите коллекторный шкаф и разместите в нем коллекторный узел, через который в трубы будет поступать вода. Первую трубу подсоедините к крану через фитинг .

6

Начните класть трубы отопления на сетку, закрепляя их нейлоновыми хомутами через каждый метр. Все трубы должны быть одного диаметра: 16, 17 либо 20 мм, — иначе в местах стыков могут образоваться протечки. У труб этих диаметров лучшая теплопередача, они обеспечивают оптимальную скорость циркуляции воды и гидравлическое сопротивление. Не затягивайте петли слишком сильно: трубы должны оставаться свободными. Соблюдайте радиус изгиба: он должен быть равен 5 диаметрам вашей трубы. То есть, если вы используете трубу диаметром 16 мм, радиус изгиба будет равен 16 * 5 = 80 мм. Если согнуть трубу сильнее, т. е. сократить радиус изгиба, она может лопнуть.

7

Кладите трубы согласно схеме, а потом вернитесь со вторым концом трубы обратно к коллектору. Обрежьте трубу и подсоедините к обратке. По такому же принципу положите остальные трубы (контуры). Длина одного контура не должна превышать 100 м, чтобы насосу хватало мощности для циркуляции воды.

8

Прежде чем залить пол бетоном, нужно проверить, работает ли система. Наполните трубы холодной водой и подключите к гребенке подачи циркуляционный насос . Включите его, чтобы получить давление в 2,5 бар, т. е. примерно в 2 раза выше обычного. Оставьте пол на 2–3 дня: если за это время не появится протечек, значит, пол исправен и можно переходить к стяжке. А если где-то просочилась вода, откачайте ее из труб компрессором. Для этого перекройте все контуры в коллекторном узле и подсоедините шланг к сливному крану на гребенке, а другой его конец направьте в ведро. Подсоедините компрессор к трубе в любом удобном месте, например вместо манометра или терморегулятора. Он будет закачивать воздух в систему и выдувать воду через шланг в ведро. Включите компрессор и по очереди открывайте кран каждого контура на подаче и обратке (не разом, а по отдельности). Когда откроете первый контур, убедитесь, что шланг направлен в ведро, и откройте сливной кран. После того как в системе упадет давление, закройте кран и подождите, пока вода снова накачается, затем повторите действия — и так до полного осушения контура. Закройте первый контур и повторите процесс со всеми остальными трубами. Когда внутри не останется воды, замените протекающую трубу или фитинг и снова проверьте.

9

Приготовьте цементный раствор согласно инструкции на упаковке и залейте сверху на трубы. Лучше всего по теплоизоляционным свойствам подходит марка цемента М150–М300 . Цементный слой отлично аккумулирует тепло, равномерно распределяя его от труб к поверхности. Даже когда вода в трубах остывает, стяжка продолжает греть пол. Производители стяжки рекомендуют заливать трубы слоем не меньше 5 см, а лучше 8 см. Слой меньше 5 см — слишком тонкий, и через него чувствуется, в каких местах проходит контур. Это называется «эффект зебры», когда на полу явно ощутимы холодные и теплые полосы. Бетонная стяжка сохнет около 30 дней — в это время нельзя включать теплые полы.

10

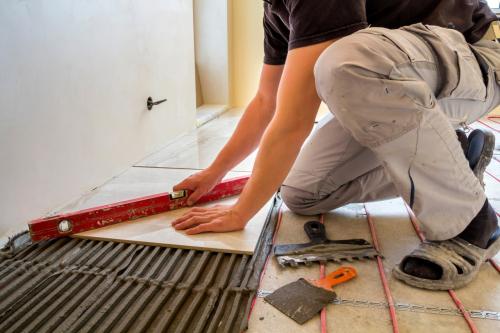

При необходимости стяжку дополнительно выровняйте шлифмашиной и положите финишное покрытие: термоустойчивый ламинат, плитку или керамогранит.

Какой этап монтажа теплого пола самый сложный и как его преодолеть

На кухнях, в санузлах довольно часто используют в качестве напольного покрытия кафель или же керамогранит. Материалы эти весьма «холодные» и многие задумываются о напольном подогреве. Не всех устраивает монтаж электрических теплых полов (а это зачастую гораздо проще), многие хотят сделать локально водяной теплый пол. Тем более водяное отопление уже есть. Почему бы от него не смонтировать полы. О том, как это правильно сделать, давайте и поговорим.
Почему подключать теплый пол напрямую – это идиотизм
Теплый пол – это низкотемпературная система и максимальный режим работы составляет в районе 50 градусов. Радиаторная система (от нее чаще всего и хотят запитать теплый пол) – это высокотемпературная система. Подав теплоноситель напрямую потеряется эффект теплого пола и будет наблюдаться дискомфортная температура.
Это главная проблема, которая мешает многим подключить теплые полы.
Избавляемся от проблемы за 3500 рублей
Устанавливать отдельный модуль подмеса ради одного контура теплого пола – это конечно грамотно, то финансово неразумно. Можно проблему решить гораздо меньшими вложениям.

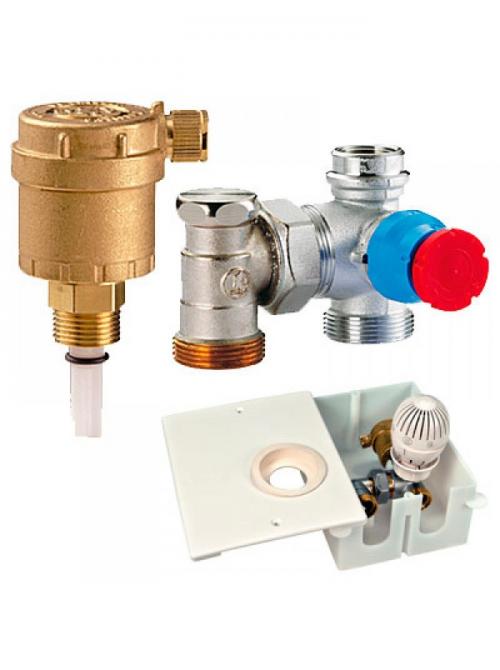

У многих именитых производителей продаются готовые термостатические блоки, которые состоят из:
· Декоративного короба
· Термостатической головки (такие же ставят на радиаторы)
· Термостатного клапана
· Воздухотводчика

Принцип действия довольно простой. В трубы теплого пола по-прежнему подается горячий теплоноситель от радиаторов. Но подача активно ровно до того момента, пока температура воздуха в помещении не достигнет выставленного на термоголовке значения. Как только нужная температура достигнута, подача теплоносителя перекрывается. Затем порционально «докидывается» в трубы нужное количество тепла, чтобы поддерживать температуру.
Как вы поняли, проблему с подачей горячего теплоносителя мы не решили. Но по крайней мере смогли достичь постоянно комфортной температуры.
Такой короб можно собрать своими руками (Подсказка: сэкономите не сильно). Достаточно найти на базаре нужные комплектующие
Меры предосторожности
Не все трубы готовы долго жить с постоянным поступлением в них горячего теплоносителя. Поэтому важно, чтобы вы смотрели в паспорте допустимые нормы. Избегайте PE-RT труб. Они зачастую рассчитаны на максимальную температуру в 70 градусов. И чем выше температура, тем быстрее «стареет» такая труба. Идеальным вариантом будет металлопластиковая труба.
Модуль рассчитан максимально на один контур с длиной контура не более 80 метров.

Как подключить теплый пол к системе отопления или источнику тепла

Герметичность теплого пола играет важную роль в поддержании его эффективной работы. При неправильной установке или недостаточной герметичности могут возникнуть проблемы с утеплением и распределением тепла. Чтобы убедиться в исправном состоянии теплого пола, можно воспользоваться несколькими методами проверки.

Первым и наиболее простым способом является внимательный осмотр поверхности теплого пола. Необходимо проверить наличие трещин, зазоров и других повреждений, которые могут привести к утечке тепла или проникновению влаги. Также следует проанализировать состояние стыков между матами или трубками теплого пола и проклеивающихся с ними элементов. Если есть заметные дефекты, их необходимо устранить.

Другой проверочный метод - давление в системе теплого пола. При этом используется манометр, устанавливаемый на штуцере системы. Закройте все вентили и включите циркуляционный насос, чтобы создать давление. При необходимости добавьте в систему воздуха до достижения нужного уровня давления (обычно 1,5-2 бар). Затем наблюдайте за давлением в течение нескольких часов, чтобы убедиться, что оно не меняется. Если давление падает, это указывает на наличие утечки и необходимость ее устранения.

Также можно воспользоваться специальным тепловизором для проверки герметичности теплого пола. Тепловизор позволяет визуализировать инфракрасное излучение, что помогает обнаружить тепловые "мостики" и утечки тепла. Проходя по поверхности теплого пола с тепловизором, можно быстро выявить места, где возникают тепловые потери.

Необходимо отметить, что проверка герметичности теплого пола - необходимая процедура, которая позволяет избежать проблем в будущем. Регулярная проверка и ремонт неполадок помогут поддерживать эффективность работы теплого пола и снизить расходы на отопление.

Как проверить герметичность и надежность подключения теплого пола

После установки теплого пола и его изоляции, необходимо обеспечить правильный уход, чтобы сохранить его функциональность и эстетический вид. Для этого рекомендуется использовать специальные средства, которые помогут дольше сохранять качество и работоспособность теплого пола.

Перед началом ухода за теплым полом необходимо выключить систему и остудить его. Потолок и стены в комнате должны быть защищены, чтобы не попадало специальное средство на них. Для начала, очистите пол от пыли и грязи с помощью штучного или керамического прибора. Пол можно также протереть влажной тряпкой или использовать щетку для удаления пыли.

Если на теплом поле установлен ламинат или деревянное покрытие, то для ухода следует использовать специальные средства, которые разработаны именно для такого типа пола. Они помогут сохранить его эстетический вид и защитят от воздействия влаги и различных загрязнений.

Также рекомендуется использовать термостат для контроля температуры на теплом поле. Это позволит поддерживать оптимальный уровень тепла в комнате и сэкономить электроэнергию. Термостаты обладают различными функциями, которые позволяют настроить температурный режим в соответствии с предпочтениями и потребностями.

Следуйте простым советам и рекомендациям по уходу за теплым полом, используя специальные средства и приборы. Это поможет сохранить его долговечность и качество на протяжении долгого времени, а также обеспечит комфортную и приятную атмосферу в вашем доме.

Как ухаживать за теплым полом после его монтажа

Наиболее важные детали, из-за поломки которых не работает нагрев:

• термистор (R9);
• симистор (VS1);
• стабилитрон (VD3).

Сгорание любого из перечисленных элементов приводит к тому, что терморегулятор или не работает, или неправильно регулирует уровень нагрева теплого пола. Для проверки деталей нужно выпаять деталь и проверить ее мультиметром.

Схемы терморегуляторов могут отличаться, но ненамного. Обычно большинство из них работает по тому же принципу. Программируемые и беспроводные модели регуляторов чаще выходят из строя из-за скачков напряжения. В результате теплый пол не будет работать из-за выхода из строя какого-нибудь конденсатора на входе.

В конструкции имеется также переменное сопротивление R5, с помощью которого выставляется уровень нагрева теплого пола. Если часто регулировать – вращать потенциометр, то со временем может просто стереться графитовая дорожка внутри детали.

В изношенном регуляторе контакт будет периодически исчезать или заклинивать на одном месте. Теплый пол будет работать, но на одном каком-то уровне мощности. В любом случае придется разбирать коробку, чтобы понять, почему не работает регулировка уровня нагрева.

Может так случиться, что нет схемы терморегулятора, а кроме того, не все модели (особенно китайские) можно распаивать и ремонтировать. Лучшим способом будет замена терморегулятора на такой же прибор. Можно не новый, главное – заведомо исправный. Если процедура ничего не дала, и пол не начал работать, то, видимо, причина не в терморегуляторе.

Работоспособность терморегулятора можно проверить, если подключить к выходным клеммам (вместо греющей секции кабеля) обычную лампу накаливания мощностью 150 Вт. Если поворот ручки меняет накал спирали, значит, с регулятором все нормально, а пол не работает по другой причине.

Для перестраховки нужно проверить правильность подключения проводов к контактным зажимам на терморегуляторе или клеммной коробке. Посмотреть, нет ли обгоревших контактов, и все ли винты-фиксаторы затянуты до упора.

В старых моделях теплых полов могут использоваться механические терморегуляторы с вмонтированным внутри биметаллическим датчиком температуры. Эти устройства практически не ломаются, но очень чувствительны к пыли. Частая ситуация, когда теплый пол не работает после ремонта в квартире из-за запыления контакта, потому что строительная пыль выступает как изолятор, и блокирует контакты.
