Сделать котел на твердом топливе своими руками. Виды твёрдого топлива для котлов отопления на фото

Сделать котел на твердом топливе своими руками. Виды твёрдого топлива для котлов отопления на фото

Торфяные брикеты

Дрова для твердотопливного котла

Древесный уголь для твердотопливных отопительных котлов

Топливные гранулы для отопительных котлов

Древесные топливные брикеты для котлов на твёрдом топливе

Евродрова (топливные брикеты для пикника)

Брикеты из переработанного мусора

Древесные опилки для котлов отопления

С целью повышения рентабельности и эффективности системы отопления можно изготовить универсальный агрегат, который сможет работать с различными видами топлива.

Выбор типа и конструктивного исполнения отопительного котла напрямую зависит от того, каким топливом вы собираетесь пользоваться, требуемой производительности системы отопления, а также места, где он будет установлен. Для самостоятельного изготовления подходят следующие модификации твердотопливных отопительных агрегатов:

1. Классические

Оснащаются стальным или чугунным теплообменником, могут использоваться и для отопления, и для целей горячего водоснабжения. КПД таких котлов составляет около 85%.

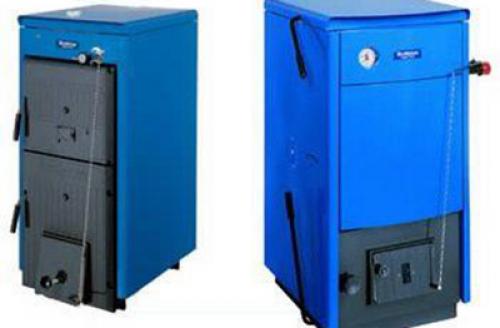

Классический котёл на твёрдом топливе

1. Пиролизные

Обеспечивают раздельное сгорание топлива и выделяемых при этом летучих газов, благодаря чему существенно повышается эффективность и, следовательно, экономичность отопительной системы.

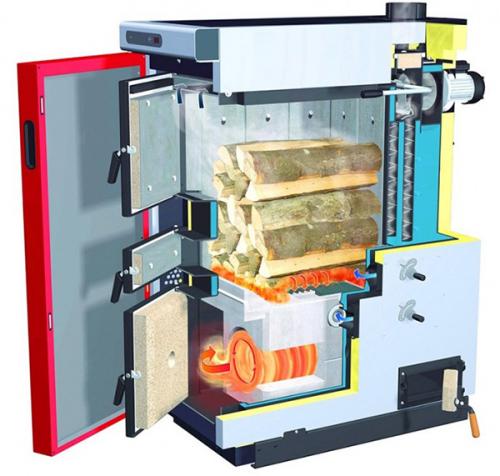

Схема пиролизного котла на твердом топливе

1. Пеллетные

Эффективность этой разновидности котлов отопления достигает 90%. Главным их достоинством является высокая степень автоматизации рабочих процессов, а недостатком – сложность конструкции.

Принцип работы пеллетного котла

1. Длительного горения

Способны непрерывно работать на протяжении всего отопительного сезона, требуя загрузки топлива 1 раз в несколько суток, что выгодно отличает их от классических твердотопливных котлов.

Котел водяного отопления на дровах своими руками. Хорошо зарабатываешь?

Топи брикетами. Они дороже, но их не нужно заготавливать и сушить.

Дымоход — это важный элемент любого твердотопливного котла. Чрезмерно утеплённого и большого дымохода не бывает. Маленький или плохо утеплённый дымоход — это вонь, дёготь, обратная тяга. Всегда старайся поднимать дымоход выше конька кровли, и по максимуму его утепляй.

В посёлке Знаменском я это сфотал. Дымоход зачётный

Неотъемлемой частью котельной с твердотопливным котлом должна быть буферная ёмкость. Она не только увеличит КПД котла, но и предотвратит закипание котла при отключении электроэнергии. При условии, конечно, что к котлу она подключена самотёком.

Буферная ёмкость также сглаживает температурные колебания теплоносителя , что происходит при закладке в котёл топлива и чистке котла. В буферную ёмкость можно врезать тэн, и он будет подогревать теплоноситель, когда некому затопить котёл.

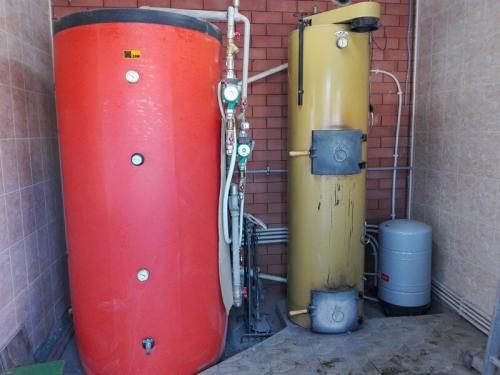

Котел Стропува с буферной ёмкостью в котельной частного дома

Монтаж дровяного котла это важное и ответственное дело. Тебе могут неправильно обвязать котёл, и ты с ним будешь мучиться всю жизнь. Конденсат, затухание, закипание всё это может присутствовать в твоей жизни каждый день.

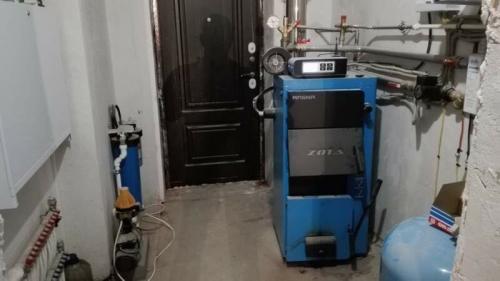

Твердотопливный котел Зота Магна в частном доме

Ты должен знать, что при топке дровами лучше использовать стальные котлы, для топки углем лучше выбирать чугунные котлы.

Подведём итоги отопления на дровах:

1. 2 года суши дрова или используй брикеты.
2. Используй стальной котёл с буферной ёмкостью.
3. Организуй правильный монтаж котла с термосмесительными узлами и самотёком.
4. Монтируй дымоход с минимум 40 мм утепления по всем правилам установки.
5. Установи электрический тэн в буферную ёмкость, и настрой его работу по ночному тарифу на электроэнергию. Это нужно для экономии твоих денег, на случай длительного отсутствия тебя дома.

Если ты физически и морально ко всему этому не готов, лучше не устанавливай дровяной котёл. Рассмотри другой источник получения тепла.

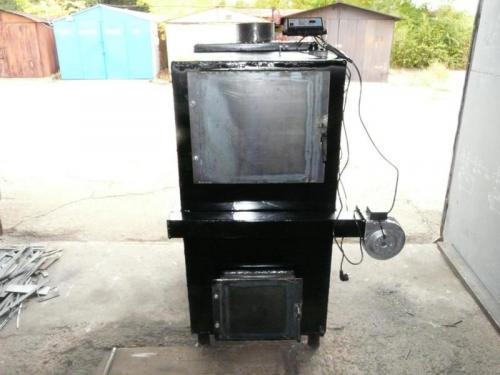

Простой котел своими руками. Классический тип агрегата

Такой вид применяется с использованием принудительного наддува, необходимого для избежания режима тления и для экономичного сжигания твёрдого топлива.

Принцип работы такой :

1. 1. В топливник, объём которого 112 литров закладываются и поджигаются дрова. После этого закрываются плотно все дверцы, и при помощи автоматики запускается вентилятор, нагнетающий воздух.
2. 2. Как только температура достигла заданного показателя, происходит остановка вентилятора и переход котла в режим ожидания. По каналу, закрытому гравитационной заслонкой, поступает воздух в очень малом количестве, чтобы дрова не потухли.
3. 3. Когда температурным датчиком определится остывание теплоносителя в ёмкости котла, вентилятор автоматически включится, и процесс повторится.

При помощи автоматики осуществляются несколько режимов нагнетания воздуха в соответствии с используемой разной по качеству и влажности древесины. Стандартный тип котла имеет такие технические характеристики :

• номинальная мощность — 22 кВт;
• эффективность — 77%;
• максимальное рабочее давление — 3 бар;
• глубина топливника — 460 мм;
• размер проёма, куда закладываются дрова — 36 на 25 см;
• объём камеры — 112 л;
• продолжительность горения на дровяном топливе — примерно 8 часов.

Котёл отличается простым устройством: вытянутой в высоту топкой, оснащённой внизу колосниками, а вверху — теплообменником, состоящим из 4 труб и помещённым внутрь бака. Нагнетаемый воздух поступает в зольную камеру по каналу из профиля 60 на 40 мм. Для ограждения от попадания грязи и пыли автоматический блок и вентилятор располагаются сверху котла.

Твердотопливный котел длительного горения своими руками чертежи. Типы пиролизных котлов

Первый шаг при сборке котла длительного горения своими руками – выбрать тип агрегата, который будет зависеть от подготовки мастера, использовании профессиональных и специальных приспособлений и материалов. Найти чертеж твердотопливного котла длительного горения нетрудно, и за основу можно взять такую схему:

Схема простейшего пиролизного котла

Это самая простая, но надежно работающая схема котла, который использует эффект пиролиза. Какие конструкции нагревательных котлов пиролизного горения еще существуют, и чем они отличаются друг от друга? Основная разница – как конструктивно будет оформлено направление сгорания твердого топлива:

1. Аппарат с нижним горением – топливо нужно поджигать снизу. Это традиционная схема работы большинства пиролизных приборов. Такие агрегаты делятся на два подвида:
   • Со стандартной схемой горения, при которой уголь, торф или опилки загораются и горят в одной камере сгорания, работающей одновременно и как загрузочная (закладочная) камера, и топливник. Отработанные газы и дым выводятся через дымоход в верхнем отделении топливника;
   • Котел шахтной конструкции – шахта для закладки топлива выполняет только свои функции. Топливо загорается снизу, огонь и горячие продукты сгорания топлива движутся через теплообменник, обустроенный в соседней камере;
2. Аппараты с верхним горением топлива работают наоборот – горючий материал поджигается сверху, и идет долгий процесс горения, направленный сверху вниз под действием принудительного наддува.

Принципиальная схема пиролизного котла

По типу сгорания топлива агрегаты делятся на:

1. Котлы со стандартным типом сжигания;
2. Агрегаты с газогенераторным или пиролизным сгоранием – топливо сгорает при высоких температурах в камере и при недостатке кислорода. При этом выделяется древесный газ, называемый пиролизным, который также сгорает в процессе его вывода из котла.

Также котлы, работающие на твердом топливе, могут иметь различные схемы и конструкции теплообменников. Сам теплообменник может быть выполнен в виде змеевика, опоясывающего топливную камеру и трубы, или в виде сплошной металлической рубашки, которая закрывает топливник со всех сторон.

Котлы на твердом топливе длительного горения своими руками чертежи. Чертежи твердотопливных котлов длительного горения

Продолжительную работу устройства с теплообменником на одной партии дров обеспечивает специальная конструкция:

• увеличенная емкость топливной камеры – вмещает в 2 раза больший объем закладки;
• нестандартное направление разжигания – дрова прогорают вертикально вниз.

Огонь охватывает верхний слой топлива. За счет дозированной подачи воздушного потока образуется ровное, несильное пламя. Нижний объем закладки постепенно нагреваются по мере прогорания дров.

Классический

В стандартных чертежах устанавливают тепловой генератор в форме цилиндра . Прямоугольный корпус для классических котлов длительного горения не подходит.

Оборудование работает следующим образом:

• топочную камеру наполняют дровами и разжигают сверху;
• в процессе прогорания топлива посредством телескопической трубы на него опускается груз с отверстием для циркуляции воздуха;
• кислород через дымоход поступает в топку под воздействием естественной тяги или вентилятора;
• теплообменника в классической схеме нет , вода для отопления нагревается напрямую.

Помимо дров для растопки используют торф или кокс.

Фото 1. Классический твердотопливный котел длительного горения с дровами в топочной камере и отсутствием теплообменника.

Пиролизный

В газогенераторных приборах дрова тлеют медленнее. Происходит выделение горючего дыма, который поступает в отдельную зону и вырабатывает дополнительную тепловую энергию. Конструкция включает:

• Загрузочную камеру. В ней происходит процесс пиролизного сжигания топлива.
• Отсек дожига. Здесь сгорает газ.
• Теплообменник. Выполняют в виде «рубашки». Внутри теплообменника нагревается вода для последующего выхода в сеть.
• Устройство подачи воздуха. Обеспечивает поступление первичного (в топку) и вторичного (в камеру дожига) потока.
• Дроссельная заслонка. Для регулировки скорости и объема кислорода на этапе первого розжига топлива.
• Приспособления для управления температурой и мощностью оборудования.

Две камеры разделяет огнестойкое перекрытие с форсункой и отверстиями. От вторичного воздушного потока зависит скорость нагрева воды внутри теплообменника.

Фото 2. Пиролизный котел, оснащенный загрузочной камерой, теплообменником, камеры разделены огнестойким перекрытием.

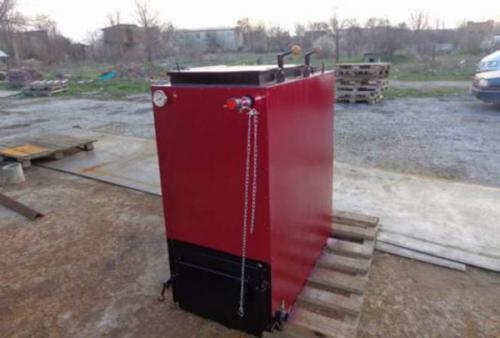

Шахтный

Устройства, работающие по принципу обычного сжигания топлива , проще пиролизных. Конструкция включает:

• Топку. Эта зона занимает от 50% объема оборудования и чаще имеет прямоугольную форму. Ее высота незначительно меньше длины целой конструкции.
• Люк для загрузки топлива. Его устанавливают сверху или сбоку относительно топки.
• Зольник. Камера, куда естественным путем попадает зола с остатками углей. Ее оборудуют под топкой.
• Колосник. Выполняет функцию разделительной решетки между внутренними секциями котла.
• Дверца. Размеры подбирают с учетом возможности одновременного доступа и к зольной, и к нижней части топочной камеры. Чтобы регулировать объем воздуха, на дверцу устанавливают шибер.
• Секция с теплообменником. В проектах шахтных котлов используют конструкции водяного или жаротрубного типов. В камере теплообменника выполняют отверстие для поступления угарных газов.
• Дымоходная труба из металла или кирпича с заслонкой.

После загрузки и розжига топливо выделяет горючие газы. Через отверстие они поступают в камеру с теплообменником, нагревая последний. Дым отдает энергию и выходит наружу через трубу, а горячая вода поступает в отопительную сеть.

Фото 3. Котел длительного горения шахтного типа с теплообменником, в котором топливо выделяет горючие газы после розжига.

Видео твердотопливный котел своими руками 18кВт.
