Как собрать потолок армстронг. Особенности конструкционного устройства

Как собрать потолок армстронг. Особенности конструкционного устройства

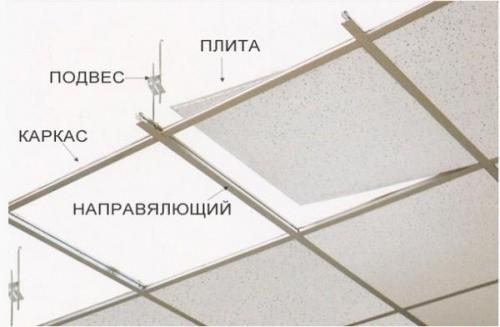

Потолки Армстронг состоят из каркаса, выполненного из металлических реек, собранных в виде ячеек величиной 60х60 сантиметров. На них укладывают мягкие или жесткие плитки определенного размера.

Жесткие элементы производят из таких материалов:

• целые или перфорированные листы металла;
• дерево;
• пластик;
• зеркало;
• стекло.

Мягкие плиты изготавливают из органических или минеральных материалов. В последнее время по причине того, что предпочтение отдается экологически чистым отделочным материалам, минеральные изделия стали использовать очень редко, поскольку в них содержится минвата, мельчайшие частички которой при проникновении в органы дыхания наносят серьезный вред здоровью человека.

Для монтажа подвесного потолка типа Армстронг часто задействуют мягкие органические плиточные элементы. В их составе имеется вторичное целлюлозное сырье, поэтому они полностью безопасны, немного весят и при необходимости режутся легко.

Для сооружения каркаса и его отделки потребуются:

1. Плитка потолочная, имеющая параметры 60х60 сантиметров.
2. Профиль несущий Т-образный длиной 370 сантиметров. Его устанавливают параллельно короткой стороне помещения и при наличии необходимости наращивают с помощью стандартных крепежных изделий или отрезают лишнюю часть.
3. Профиль поперечный Т-образный длиной 60 сантиметров.
4. Профиль продольный Т-образный длиной 120 сантиметров. Его прикрепляют к несущему профилю с промежутком в 60 сантиметров.
5. Подвес потолочный с крючком и штангой. К потолочному перекрытию штангу крепят дюбелями или анкерами, а крючок - к несущему профилю. Длину подвеса регулируют зажимом и тем самым обеспечивают горизонтальное расположение каркаса.
6. Профиль стеновой L-образный длиной 300 сантиметров. Его устанавливают вдоль периметра помещения, используя уровень.
7. Дюбель или анкер. Когда выполняется крепление потолка Армстронг, эти изделия служат для фиксации подвеса к черновому основанию.
8. Потолочная обрезанная плита, предназначенная для подгонки под параметры помещения.

Как выровнять потолок армстронг. Расчет армстронга

Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

Пример №1 : ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.

Общие же рекомендации по размещению обрезанных плит таковы:

1. По длине комнаты обрезанный ряд относится к дальней от входа стене.
2. По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.

Нормы расхода материалов для помещений обычной конфигурации следующие:

Для помещений квадратных или с соотношением сторон 3/4:

• Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

• Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,7 шт./кв. м потолка.

В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.

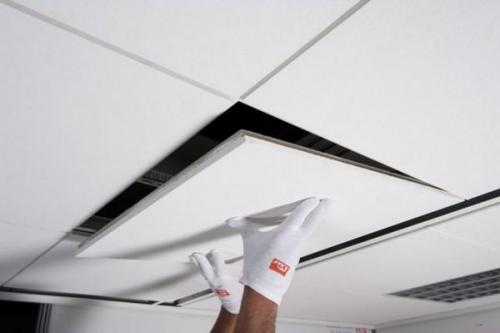

Монтаж потолка армстронг пошаговая инструкция. Надежный монтаж потолка армстронг своими руками

Благодаря своей, такие подвесные системы устанавливают как в офисах так и в жилых помещениях. Монтаж данной системы проводится просто и быстро, поэтому справиться с ним сможет даже новичок, причем без посторонней помощи.

Перед началом работ стоит подготовить под потолочное пространство: надежно закрепить все коммуникации идущие под потолком, чтобы исключить их опирание на каркас потолочной системы.

Технология крепления

Для установки потолка армстронг используют подвесы, данное решение имеет простую конструкцию, но, несмотря на это, есть несколько видов, которые используются во время монтажа системы Армстронг.

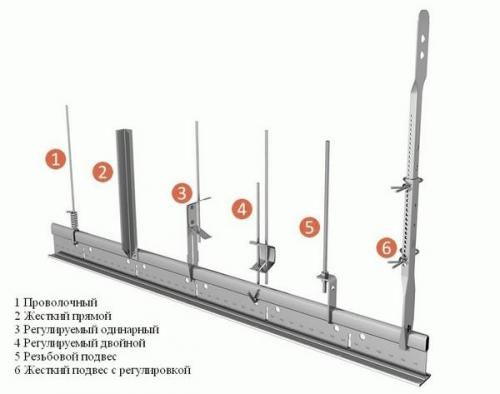

Чаще всего используются такие виды подвесов:

1. Проволочный , его можно сделать самому из обычной проволоки, но надежность у него невысокая, все зависит от качества проволоки, поэтому используется он очень редко.
2. Жесткий прямой , сделан из металлического уголка, который крепится к потолку, а вторым концом к каркасу. Такие конструкции ограничены длиной уголка.
3. Регулируемый одинарный , в его составе есть две части: регулировочная планка и прут, который может двигаться внутри нее. В этом случае, есть возможность регулировать высоту установки каркаса, но делать это можно в небольшом диапазоне.
4. Регулируемый двойной , он похож на предыдущую модель, но в нем есть два прута, что позволяет значительно регулировать длину подвеса.
5. Резьбовой подвес . Выполнен в виде жесткой штанги с нанесенной резьбой, выдерживает большие нагрузки.
6. Жесткий подвес с регулировкой ,  позволяет регулировать высоту подвеса преставлением фиксирующих скоб.

Проведение монтажа, инструкция

Для выполнения указанных работ, вам понадобятся такие инструменты и материалы:

• ударная дрель;
• шуруповерт или отвертка;
• молоток;
• ножовка по металлу;
• измерительные инструменты;
• карандаш;
• строительный уровень;
• водяной уровень;
• дюбеля;
• плиты;
• угловой профиль;
• рейки для создания каркаса;
• подвесы.

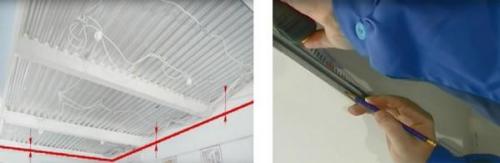

Разметка потолка

Сначала делается схема потолка и проводится расчет необходимого количества материалов. При помощи водяного или лазерного уровня, на стенах по периметру комнаты наносится высота будущей конструкции.

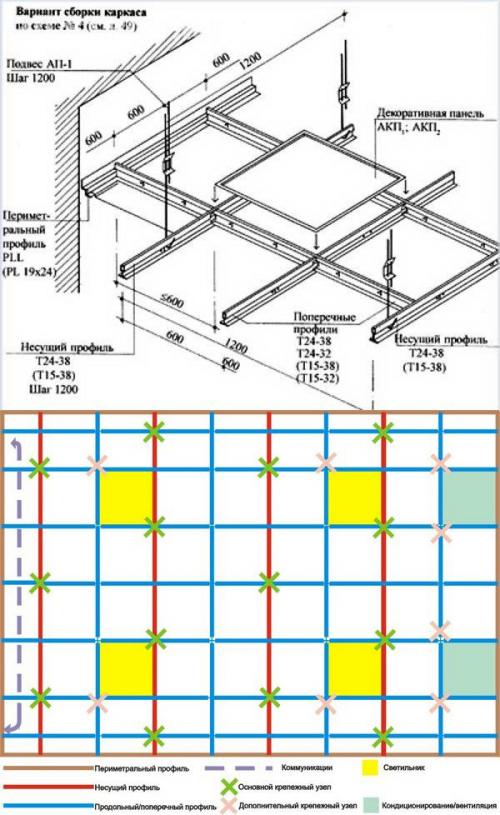

Схема монтажа потолка армстронг

Обычно приходится подрезать плиты, поэтому надо так проводить монтаж, чтобы их размер с противоположных сторон был приблизительно одинаковым.

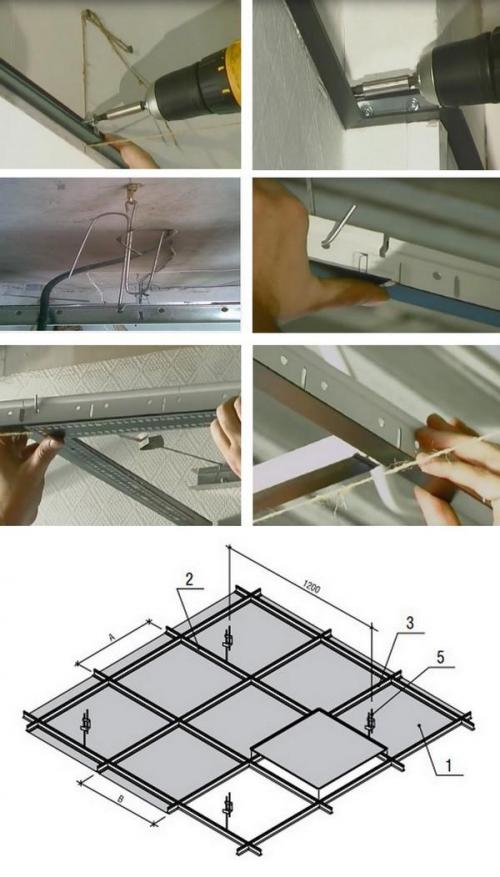

Монтаж каркаса подвесного потолка

1. По выполненной разметке, фиксируют угловые профили , шаг  крепежа должен быть не менее 40 см.
2. К потолку крепят подвесы с шагом не больше 120 см и устанавливают на них несущие рейки. Проверяют горизонтальность их монтажа при помощи уровня и если надо, проводят регулировку при помощи изменения высоты подвесов.
3. Проводится установка несущих реек , делают это с шагом 120 см. Если они больше длины помещения, то их отрезают, а если меньше, то наращивают при помощи специальных замков.
4. Перпендикулярно несущим рейкам с шагом 60 см устанавливают короткие рейки , при этом надо соблюдать шаг установки и прямоугольность каркаса.

Если вы будете устанавливать в потолок Армстронг светильники, то это делают сразу после создания каркаса, после чего проверяют их работоспособность.

Если все нормально, можно переходить к установке всех остальных плит, делают это от центра комнаты и движутся к стене.

Можно провести окраску плит, например в один или несколько сочетающихся цветов, но делать это надо до их установки.

Советы специалистов

Чтобы упростить процесс создания подвесного полка Армстронг и сделать прочную, красивую, надежную конструкцию, необходимо придерживаться следующих советов специалистов:

• учитывайте особенности перекрытия в комнате, если попадаете на арматуру, то подвесы надо смещать и увеличивать  количество;
• в зависимости от используемых подвесов, расстояние от потолка до подвесной конструкции может быть разным;
• берите немного подвесов и плит про запас, так как никто не застрахован от ошибок и вам не надо будет бежать в магазин за недостающим элементом.

Конструктор потолка армстронг. Калькулятор потолка Армстронг

• Тип панелей (плит) модульного потолка : из минерального волокна, металлические, акриловые, зеркальные.
• Рассчитываемые материалы : потолочные (модульные) панели, профили угловые и T-образные, подвесы «Альфа», дюбель-гвозди, анкеры.

Кроме того, можно будет выбрать монтаж модульного потолка по диагонали, что приведет к автоматическому пересчету всех необходимых материалов.

• Шаг 1 : постройте все необходимые конструкции в области для построения.
• Шаг 2 : укажите все параметры отделки поверхности.
• Шаг 3 : посмотрите результаты расчета.
• Шаг 4 : поблагодарите разработчиков, если Вам понравилась данная программа.

• Начать заново

1. Построить область {конструкции}

2. Добавить в область {конструкции}

Область для построения конструкций Данная область служит для построения конструкций и изменения их размеров. Для создания конструкций нажмите слева кнопку «Построить конструкцию» , выберите необходимый Вам режим построения и начните левой кнопкой мыши рисовать конструкцию в данной области, обозначенной пунктирной линией.

Ваш браузер не поддерживает рисование, а без этого калькулятор не будет работать. Пожалуйста, обновите свой браузер на более современный.

завершить построение {конструкции}

Рассчитать

Схема укладки

Нажав на соответствующие пункты, Вы можете отобразить или скрыть определенные элементы {конструкции} .

Осн. мат-л: слой 1Осн. мат-л: слой 2Каркас по периметруКаркас внутр (осн.профили)Каркас внутр (вспом.профили-1)Каркас внутр (вспом.профили-2)Подвесы каркасаСоединители профилейМежуровневые соединителиУтеплитель

Параметры используемых материалов

Параметры укладки (отделки {конструкции} )

• Способ укладки
• Направление укладки
• Начальная точка укладки
• Размер шва / нахлеста
• Кол-во слоев
• Кол-во продольных профилей на лист

Выберите способ укладки материала:

Дополнительные параметры:

Выберите направление укладки:

Выберите начальную точку укладки:

12слоя

234продольных профиля на лист

Параметры конструкций

• Тип конструкции
• Основа {конструкции}
• Способ изменения сторон и углов конструкций

Выберите конструкцию для расчета:

Выберите тип основания {конструкции} :

Выберите способ изменения сторон и углов конструкций:

Вернуться в «Область построения калькулятора»

Найти исполнителя на данные виды работ

Воспользовавшись сервисом, представленным далее, Вы можете найти исполнителя в своем городе или регионе на те виды работ, которые рассчитали с помощью данного калькулятора.

Подробное описание данного сервиса

Результаты расчета

Настройки отображения результатов расчета:

Сохранение результатов расчета:

Сохранить в Excel

Сохранить в PDF

Для просмотра результатов расчета необходимо построить одну или несколько конструкций и нажать на кнопку «Рассчитать».

Вернуться в «Область построения калькулятора»

Если Вам понравился данный калькулятор, Вы можете поблагодарить коллектив сайта и разработчиков следующими способами:

• рассказать своим друзьям о данной программе, нажав кнопку соответствующей соц. сети (см.).
• разместить ссылку на эту страницу с калькулятором на своем сайте или страничке в соц. сетях.
• поблагодарить материально.

Если Вы готовы поддержать наш проект материально, то мы Вам будем очень благодарны! Все средства пойдут на улучшение наших сервисов, а именно: на доработку существующих калькуляторов, разработку новых расчетов, а также на создание программного комплекса «Строительный калькулятор» для компьютеров, планшетов и мобильных устройств. Кроме того, планируется развивать такое направление как «Сервис сравнения цен на строительные материалы».Для материальной поддержки Вам нужно будет сделать 2 действия: Шаг 1 : введите любую суммуруб. Шаг 2 : выберите удобный Вам способ оплаты:

Вернуться в «Область построения калькулятора»

Сообщение пользователю

Пожалуйста, ожидайте результатов расчета.

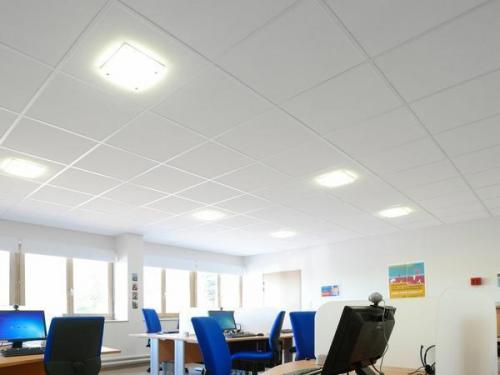

Система армстронг. Подвесной потолок Армстронг: где его применяют

Подвесной потолок Армстронг со скрытой подвесной системой, подкупает своим добротным, безупречным внешним видом и, поэтому, широко применяется в различных помещениях. Немаловажна и простая технология монтажа.

Особенно часто их монтируют:

• В офисах;
• В супермаркетах;
• В ресторанах;
• В развлекательных центрах;
• В квартирах с высокими базовыми потолками. Впрочем, даже в «хрущёвках» подобные потолки устраивают, отказавшись, правда, от традиционных штыревых подвесов. Таким образом, потеря высоты потолка — минимальная.

Таким образом, потолки Армстронг, первоначально задуманные больше, как офисные, нашли более широкое применение.

Достоинства и недостатки вида

Впрочем, достоинства всё-таки перекрывают с лихвой все его недостатки, иначе, они не применялись с успехом, по сей день.

Достоинства:

1. Красивый внешний вид;
2. Простота монтажа;
3. Прекрасная тепло- и звукоизоляция;
4. В большом межпотолочном пространстве умещаются практически, какие угодно коммуникации. Для того, чтобы добраться до электро- и вентиляционных коммуникаций не надо никаких инструментов – ничего раскручивать не нужно.
5. Потолок прост в ремонте, а затраты – минимальны.
6. Плиты потолка, как и профили, легко режутся, что в значительной мере облегчает их монтаж.

Из всего сказанного уже понятно, что потолки Армстронг имеют массу неоспоримых достоинств.

Недостатки:

• Потолок не обладает большой механической прочностью;
• В большинстве случаев, совершенно не является влагостойким. При протечке на поверхности остаются пятна, а то и вовсе, материал разбухает, и часть потолка подлежит замене, правда, при небольших затратах, и при отсутствии всякой квалификации у того, кто это будет делать.
• Смонтировать потолок, сделав криволинейные фигуры невозможно.
• Дизайн диагональный сможет сделать только опытный специалист.
• В результате монтажа Армстронга, высота потолка становится, как минимум ниже на 250 мм.

И тем не менее, подвесные потолки Армстронг не становятся от этого менее востребованными потребителем.

Потолок армстронг расчет. Онлайн калькулятор потолка Армстронг

Онлайн калькулятор потолка Армстронг предназначенный для точного расчёта нужной квадратуры подвесного потолка «Армстронг» (амстронг) и его комплектующих, расходных материалов: подвесов, реек, потолочной плитки. Калькулятор армстронга

Выбирая способ отделки потолка, сегодня многие останавливаются на потолках Armstrong. Это оправданный выбор. Плиточные подвесные потолки прочны и долговечны, имеют широкий ассортимент по дизайну, легки в монтаже, экологичны и недороги. Калькулятор потолка армстронг онлайн по площади — вам нужно знать площадь комнаты, остальное  онлайн калькулятор сделает сам.

Перед началом монтажа любого потолочного покрытия нужно понимать, какое количество материалов может потребоваться. Расчет потолка армстронг калькулятор онлайн вэтом случаи просто необходим. Удобнее всего использовать в расчете потолка Армстронг и его комплектующих калькулятор онлайн. Он позволит не ошибиться в сложных вычислениях и быть уверенным, что количество купленных потолочных плиток будет достаточно для проведения работ.

Инструкция к калькулятору подвесного потолка Армстронг

• Введите длину и ширину вашего помещения, где планируется устанавливать подвесной потолок. Обратите внимание, что дробные значения необходимо вводить через точку , а не через запятую.
• Выберите необходимую плиту для подвесного потолка. Плиты рассчитываются с 10% запасом
• Выберите подвесную систему.
• Выберите длину подвеса — то есть на какую высоту от потолка Вы будете опускать потолок. Все подвесы регулируются, их максимальная длина указана в названии.
• Нажмите кнопку посчитать и Вы увидите таблицу с ценами за каждую составляющую подвесного потолка и итоговую стоимость на ваш объем.

Конечно, расчет Армстронга можно выполнить, прибегая к специалистам строительного магазина или нанятыми вами отделочников. Однако данная услуга не всегда предоставляется в гипермаркетах, отделочники могут ошибиться, да и проверить самостоятельно точность расчета никогда не будет лишним. Сегодня можно легко сделать предварительный расчет у себя дома. При этом вам не нужно прибегать к сложным таблицам расчета стоимости материалов. Если вы используете наш калькулятор онлайн для расчета потолка Армстронг, его комплектующих и монтажных приспособлений, то вам нужно знать всего два параметра: площадь вашего помещения и по возможности его периметр.

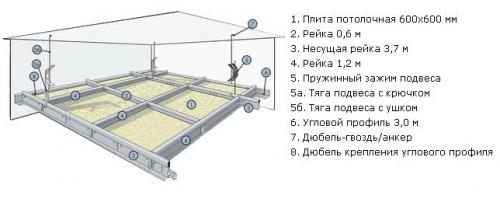

Необходимые детали подвесного потолка :

• Плиты потолочные минеральные (карты);
• Подвес для регулировки высоты конструкции;
• Поперечная планка (рейка) – 0,6 м.;
• Поперечная планка (рейка) – 1,2 м.;
• Основная несущая направляющая рейка — 3,7м.;
• Пристенный периметральный угол – 3 м.

Специально для вас был создан калькулятор подвесного потолка амстронг. Выполнив нехитрые манипуляции вы получите всю необходимую информацию. Чтобы узнать нужный результат, необходимо ввести значения площади и периметра потолка. Нажав кнопку рассчитать, вы получите искомую информацию.

Также калькулятор выдаст вам необходимое количество пристенных углов и реек, в том числе и несущих. Калькулятор очень прост и удобен в использовании. За считанные секунды он выдаст все необходимые параметры, что значительно упростит и сократит время на подготовку ремонта/

Инструкция к калькулятору подвесного потолка: Введите длину и ширину  потолка. Нажмите кнопку «рассчитать».

Калькулятор подвесного потолка амстронг – отличное решение для тех, кто заботится о точности и не желает переплачивать за неиспользованный материал. При помощи данного инструмента вы сможете закупиться в том масштабе, который нужен именно вам.

Формулы расчета потолка Армстронг

Для того, чтобы рассчитать подвесной потолок, используем следующие формулы.

Если площадь потолка обозначить «S», число облицовочных плит будет 2, 78 * S.

• Длина направляющих: 0, 23 * S.
• Обрешетка состоит из поперечных и продольных частей с размером 1, 4 * S.
• Уголки рассчитываем: P/3, где P — периметр комнаты.
• Подвесы рассчитываются по формуле: 0, 7 * S.

Редко так получается, что вся площадь потолка разбивается на квадраты одинаковой величины. Многие производители на этот счет советуют обрезать декоративные плиты таким образом, чтобы оставалось примерно половина ширины. Но при должной сноровке лучше градиентно менять размеры плит. Это позволит избежать заметных переходов и даже сделать разницу в размерах практически незаметной.

Если так получилось, что пришлось делать обрезку панелей, то обрезанный ряд нужно располагать вдоль противоположной от двери стены.

Периметральный профиль может крепиться к стене с шагом от 0,3 до 0,6 м. Это зависит от нагрузки со стороны каркаса, осветительных приборов и собственно плит.

Несущие профили относительно коротких стен нужно стараться располагать параллельно. Такой подход обусловлен сокращением количества стыков несущих профилей, что в целом положительно сказывается на прочности каркаса.
