Стены из пазогребневых плит. Монтаж перегородок из пазогребневых плит КНАУФ

Стены из пазогребневых плит. Монтаж перегородок из пазогребневых плит КНАУФ

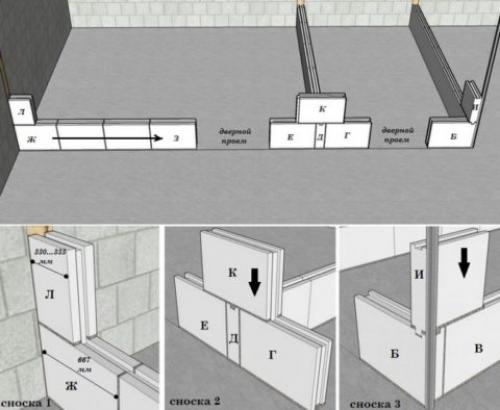

Пошагово вся технология кладки/монтажа ПГП представлена таким образом (учитывая рекомендации самих производителей):

• На чистой и ровной поверхности пола при помощи шнуроотбойного устройства отмечаем местоположение перегородки. Затем переносим разметку на стены и потолок ( рис. а ).
• К примыкающим конструкциям по периметру перегородки приклеиваем пробковую эластичную прокладку. Проверяем уровнем и при необходимости регулируем толщину клеевого слоя ( рис. б ).
• Плиты укладываем на большую грань, фиксируем их монтажным строительным клеем, при надобности осаживая их резиновой киянкой (у плит первого ряда удаляем гребень). При вертикальной стыковке клемм заполняем вертикальный торцевой паз ( рис. в ). Что касается клеевой смеси, использовать лучше гипсовый монтажный клей рекомендуемый производителем. Некоторые мастера повествуют об удачном опыте использования клея для газосиликатных блоков.




  Например клей может быть таким. Или можно выбрать уже всеми любимый и отлично себя зарекомендовавший Knauf (Perlfix). Но конечно это может быть и другой ваш любимый производитель, если он уже у вас есть

• Во время монтажа вертикальное положение плит периодически проверяем строительным уровнем ( рис. г ) и соблюдаем разбежку торцевых стыков ( рис. д ).
• Доборные элементы вырезаем обычной ножовкой ( рис. е ).
• Полость (не выше 10 мм) между верхними плитами и перекрытием в несколько приемов заполняем монтажным клеем.
• Внутренние углы, армированные бумажной лентой и внешние с защитным уголком шпаклюем.

Пазогребневые плиты характеристики. Особенности монтажа пазогребневых плит ПГП

Устройство и монтаж пазогребневых перегородок из плит гипса выполняется только после того, как полностью окончены монтажные работы, связанные  с несущими и ограждающими конструкциями зданий. Но обязательно до устройства чистого пола.

Перегородки ПГП можно монтировать на жесткую или эластичную сцепку. В первом случае – плиты ПГПкрепятся на специальный клей на гипсовой основе, во втором – между стеной и гипсовыми плитами прокладывают специальную утеплительную ленту.

Укладывать гипсовые перегородки ПГПможно как пазами вниз, так и вверху. Специалисты рекомендуют второй вариант. В таком случае шпаклевка в пазогребневом пространстве распределяется равномерно.

Плиты ПГП хорошо поддаются механической обработке.Для резки можно использовать ручную ножовку с широким полотном и крупными зубьями или же специальный электроинструмент. Поэтому пазогребневые гипсовые перегородки можно сооружать любого размера, главное, чтобы ширина не превышала 6 метров, а высота – 3,6 метров. В них можно устраивать проемы для окон и дверей с установкой коробок различного типа (деревянных, металлических, стальных или пластиковых).Внешние углы гипсовых перегородок следует укрепить с помощью специального углового перфорированного профиля, а внутренние – армированной лентой.После сборки конструкции гипсовые пазогребневые перегородки полностью готовы к оклейке обоями или окрашиванию.

Красить ПГП можно с помощью масляных, водоэмульсионных, смоляных, полиуретановых и эпоксидных красок. Ни в коем случае нельзя применять краски на основе извести и жидкого стекла.Цена на пазогребневые плиты, Купить пазогребневые плитыМОНТАЖ ПАЗОГРЕБНЕВЫХ ПЛИТПАЗОГРЕБНЕВЫЕ ПЛИТЫ ГОСТ 6428-83Пазогребневые плиты – монолитные изделия с профилированными кромками: продольными выступами на двух гранях и ответными пазами на противолежащих сторонах. От большинства строительных блоков они отличаются особой точностью размеров, гладкой поверхностью и практически идеальной геометрией.

Благодаря этому отдельные элементы легко собираются в единую самонесущую конструкцию, сцепляясь друг с другом в замок.Оглавление:Виды и характеристикиФорму правильной плиты с замком паз-гребень можно реализовать на любом строительном материале. Но поскольку из ПГП собирают преимущественно внутренние перегородки, то и выбор ограничивается легкими и в меру прочными изделиями.1. Гипс.ПГП экологичны, обладают нормальной паропроницаемостью и достаточно хорошей обрабатываемостью, хотя без крошения кромок при ручной нарезке дело не обходится.Плотность средняя – 1350-1570 кг/м3, но шумоизоляция вполне достойная (41-43 дБ по описанию Кнауф). Использование гипсовых панелей в помещениях с высокой влажностью крайне нежелательно, так как они способны поглощать около 26-32 % воды.

Под ее воздействием гипс начинает оплывать и заметно теряет в прочности.Существуют влагостойкие изделия с показателем поглощения не более 5 % и плотностью 1110 кг/м3.Их производят с добавлением шлаков и гидрофобизаторов, изменяющих структуру плиты. В раствор также вводятся пигменты, окрашивающие блоки в зеленый цвет. Даже в сухих помещениях нижний ряд панелей рекомендуется собирать из влагостойких элементов – на случай порыва водопроводных или отопительных труб и подтопления конструкции.

Пазогребневые плиты звукоизоляция. Звукоизолирующие свойства ПГП

• Звукоизолирующие свойства ПГП





Пазогребневые плиты по своим звукоизолирующим свойствам условно можно разделить на три основные группы:



Пустотелые, толщиной 80 мм

Полнотелые, толщиной 80 мм

Полнотелые, толщиной 100 мм



Как показывает практика, плиты разных производителей , в пределах одной группы, по акустическим свойствам практически не отличаются, так как производятся из одинакового материала, по той же технологии.

Обладая определённым опытом, и усомнившись в заявленных характеристиках некоторых производителей, мы решили провести экспертизу пазогребневых плит.

Испытания на соответствие СНиП 23-03-2003 проводились в лаборатории акустических измерений в НИИ строительной физики РААСН. Этот институт как раз и является автором и разработчикоми сомневаться в правильной методике измерений не приходиться. В таблице ниже, сравниваются фактические результаты испытаний с данными производителей.





Наименование пазогребневых плит	Заявленные производителями значения		Фактические значения
Плиты пустотелые, толщиной 80 мм	43 дБ	41 дБ	35 дБ
Плиты полнотелые, толщиной 80 мм	42 дБ	41 дБ	38 дБ
Плиты полнотелые, толщиной 100 мм	45 дБ	41 дБ	41 дБ



Варианты перегородок из пазогребневых плит с  улучшенной звукоизоляцией  можно посмотреть  здесь .



Протоколы испытаний:



• Протокол испытаний звукоизоляции полнотелой ПГП Волма 80 мм.
• Протокол испытаний звукоизоляции пустотелой ПГП Волма 80 мм.
• Протокол испытаний звукоизоляции полнотелой ПГП Кнауф 80 мм.



Оригиналы протоколов с печатями и подписями можно скачать в разделе «Техническая документация» нашего сайта.

Из данной таблицы видно, что только стены из полнотелой гипсовой пазогребневой плиты, толщиной 100 мм, имеют индекс звукоизоляции не ниже 41 дБ. Более тонкие перегородки, без дополнительной звукоизоляции - это компромисс между ценой и качеством.

Мы гарантируем, что применяя плиту толщиной не менее 100 мм, вы получите по настоящему комфортное жильё, реально отвечающее современным требованиям по звукоизоляции.

Строительные организации, как строили межкомнатные перегородки из пустотелых плит 80 мм, так и будут строить (ввиду их низкой стоимости), но если вы собираетесь стены возводить в своей квартире, то есть над чем задуматься. Если вам интересно, во сколько раз звукоизоляция 35 дБ хуже чем 41 дБ , то рекомендуем ознакомиться со следующей страницей.

Пазогребневые плиты из чего сделаны. Что это за материал и его виды

Пазогребневые плиты (сокращенно ПГП) или блоки — крупноформатный строительный материал для возведения перегородок в виде плиты, на торцах которой сформированы гребень (шип) и паз. Отсюда и это название — пазогребневые плиты. Они бывают:

• на основе гипса (литые гипсовые);
• из песка и негашеной извести, спрессованные под определенным давлением и обработанные паром в автоклаве (силикатные).

  Размеры гипсовых пазогребневых блоков по ГОСТу и ТУ

В раствор для улучшения свойств добавляют пластификаторы и гидрофобные (водоотталкивающие) добавки. Есть у гипсовых ПГП еще одно название — гипсолитовые плиты. Оно объяснимо: гипсовый раствор заливают в формы. Вот вам и «источник» этого варианта названия.

Влагостойкость и пустотность

По области использования пазогребневые плиты могут предназначаться для нормальных условий эксплуатации (обычные, стандартные) или для влажных помещений (влагостойкие). Влагостойкие для лучшей идентификации подкрашиваются в зеленоватый цвет.

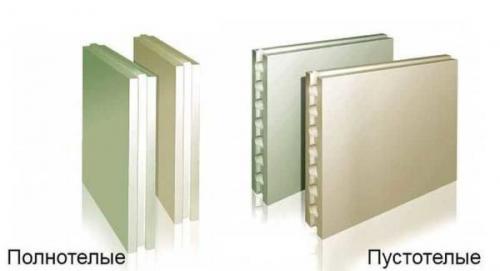

Полнотелые и пустотелые отличаются весом и прочностью

И гипсовые, и силикатные пазогребневые плиты бывают полнотелыми и пустотелыми. Полнотелые более прочные, пустотелые за счет меньшего веса создают меньшую нагрузку на перекрытия. Выбор между полнотелыми и пустотелыми надо делать опираясь на несколько факторов:

• Звукоизоляционные характеристики . Монолитный материал без пустот лучше проводит звуки, поэтому его используют, если звукоизоляция будет сделана отдельным слоем (лучший вариант) или если она не так важна.
• Нагрузки на перегородки . Если на стены надо будет вешать полки, мебель, крепить какие-то тяжелые предметы, использовать лучше монолит.
• Нагрузка на перекрытия или пол . На деревянный пол или на старые деревянные перекрытия лучше ставить менее тяжелые (пустотелые) блоки.

Если учитывать надо несколько факторов, звукоизоляция рассматривается в последнюю очередь. Повысить защиту от шума можно используя специальную технологию монтажа (на виброгасящие прокладки), а также сделав дополнительный слой звукоизоляционных материалов.

Технические характеристики

Если сравнивать обычные и влагостойкие пазогребневые плиты, отличия в характеристиках только в водопоглощении и прочности. Влагостойкие, за счет большего количества гидрофобных добавок, влагу почти не впитывают. Из-за большого числа эти добавок они и стоят дороже, так как добавки эти дорогостоящие. Заодно они и прочность увеличивают (М50 по сравнению с М35).

Кстати, можно «не отходя от кассы» проверить, действительно перед вами влагостойкие ПГП или просто окрашенные в зеленый цвет стандартные. Просто налейте на поверхность немного воды. Стандартные плиты ее быстро впитают, а на водоотталкивающих она будет долго стоять лужицей.

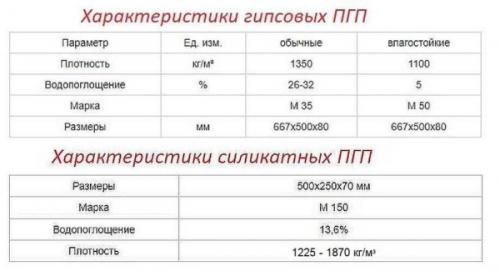

Основные технические характеристики гипсовых и силикатных ППГ

Если же сравнивать гипсовые и силикатные перегородочные блоки, в глаза сразу бросается повышенная прочность последних — М150 по сравнению с М50 и М35. То есть прочность силикатных плит сравнима с бетоном не самой плохой марки. Если вы собираетесь на перегородку навешивать нечто очень тяжелое, лучше использовать силикат. Еще производители выпускают блоки толщиной 115 мм, которые называют межквартирными.

Технические характеристики пазогребневых перегородочных блоков из гипса

Чем еще силикатные плиты отличаются от гипсовых аналогов? Тем что в стандартном исполнении имеют не такую уж и высокую впитывающую способность. Она не настолько низка, как у влагостойких блоков, но этот материал может без проблем использоваться в любых влажных помещениях (13% по сравнению с 26-32%). Минусы этого материала — больший вес (при равных размерах) и более низкие теплоизоляционные характеристики.

Пазогребневые плиты или газобетон. Что такое пазогребеневые плиты

Пазогребневые плиты наиболее популярны среди потребителей, желающих возвести перегородки. Данный материал является оптимальным для такого вида работ. Рассмотрим подробнее.

Основные характеристики и виды

Особое распространение получили плиты пазогребневые из гипса. Они обладают формой параллелепипеда и имеют паз (углубление) и гребень (выступающие части). Такой вариант крепления плит между собой обеспечивает хорошую фиксацию изделий и удобство использования.

Плита пазогребневая гипсовая

Сразу стоит отметить, что гипсовые плиты отличаются экологичностью, так как в их составе не имеется никаких вредных веществ.

Изделия бывают нескольких видов: обычные и влагостойкие. Последний вариант, как правило, имеет зеленый цвет, что заметно выделяет изделия.

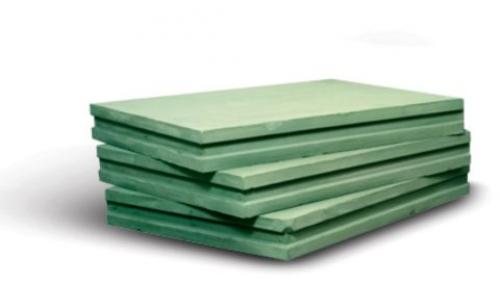

Пазогребневая влагостойкая плита, фото

Обычные плиты используют для помещений с сухим воздухом или характеризующиеся нормальной влажностью.

Влагостойкие (гидрофобизированные) изделия устанавливаются в помещениях с повышенной влажностью. В состав их входят специализированные гидрофобные добавки, которые повышают устойчивость плит к воздействию влаги.

Рассмотрим в таблице основные характеристики материала.

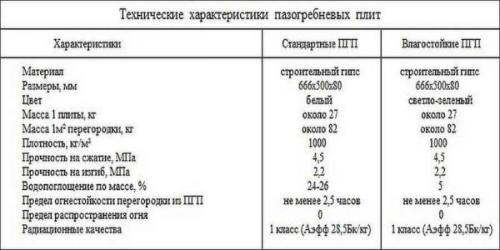

Технические характеристики гипсовых пазогребневых плит:

• Если говорить про теплоизоляционные показатели, то у гипсовой плиты они крайне высоки. В качестве примера: плита, толщиной в 8 см равноценна бетонной стене, толщина которой равна 40 см.
• Огнестойкость также весомый плюс данных изделий. Они способны до 3-х часов выдерживать воздействие огня, при этом качества их не снизятся.
• Плиты выпускаются пустотелыми и полнотелыми. Последние отличаются большим весом и более низкой способностью к сохранению тепла, а также – повышенной плотностью.

Пустотелая пазогребневая плита

Пустотелые – легче примерно на 20-25%. Они применяются в тех помещениях, для которых крайне важным является снижение нагрузки. Например, там, где на пол недопустимо воздействие большой массы.

Существует классификация таких плит в зависимости от типа гребня и паза, а, точнее говоря, их формы: трапециевидная, прямоугольная. Однако, данное различие не оказывает существенного влияния на результат укладки изделий.

Трапециевидный паз-гребень

Помимо гипсовых, существуют и силикатные пазогребневые плиты. Они отличаются особым составом, в который входят: кварцевый песок, негашеная известь и вода. Готовая смесь прессуется и подвергается обработке в автоклаве.

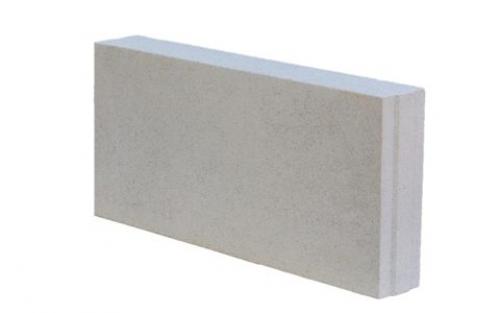

Силикатная пазогребневая плита

• Такие изделия характеризуются повышенными прочностными показателями, которые достигают 1870 кг/м3 и обладают низким весом, равным около 15,5 кг.
• Процент влагопоглощения у них также ниже в сравнении с гипсовыми изделиями.
• При этом, способность к теплоизоляции и звукоизоляции у них несколько снижена за счет повышенной плотности.

Воспользуемся таблицей.

Технические характеристики силикатных плит:

• Силикатные плиты – не горят. Как и гипсовые, они не проводят электричество.
• Паропроницаемость – также на достойном уровне, что обеспечивает установлению максимально комфортного микроклимата.
• Еще одним достоинством силикатной плиты является то, что даже под влиянием влаги она не поддается деформации. Также изделия устойчивы к биологическому воздействию.

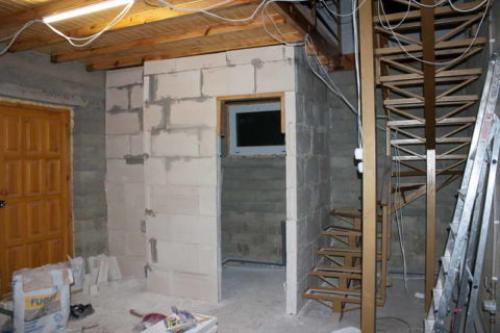

Перегородка, возведенная при помощи пазогребневой плиты

Сильные и слабые стороны изделий

А теперь давайте разберемся, какими же сильными и слабыми сторонами наделены пазогребневые плиты.

Преимущества – следующие:

• Скорость возведения – высока;
• Удобство в использовании и скреплении плит между собой;
• Отсутствует необходимость нанесения в последующем цементно-песчаной штукатурки;
• Низкий расход связующих материалов;
• Огнестойкость;
• Экологичность;
• Высокие показатель тепло- и звукоизоляции;
• Невысокая цена;
• Возможность монтажа своими руками;
• Высокие показатели прочности;
• Долговечность и повышенные эксплуатационные характеристики;
• Легкость в обращении, плиты можно резать, пилить;
• Разнообразие производителей и наличие некоторого ассортимента изделий на рынке строительных материалов.

Монтаж пазогребневой плиты

Недостатки также имеются и сводятся к следующему:

• При усадке плиты снизу, перегородка может попросту треснуть;
• Гигроскопичность изделия – также весомый минус;
• Сложности с креплением особо тяжелых предметов, что особенно касается пустотелых плит;
• Несмотря на то, что производители в один голос заявляют об звукоизоляционных качествах, равных 43 дБ, изделия можно назвать своеобразными ретрансляторами. То есть, например, если от соседей исходят какие-то шумы, то находящимся в помещении будет казаться, что они поступают изнутри плит.
• Необходимость крепления изделий к потолку, в противном случае, стена может раскачиваться.

Видео монтаж стен и перегородок из пазогребневых плит (блоков) своими руками
