Электрические модели теплого плинтуса пользуются большей популярностью, нежели водяные. Это обуславливается более простым способом монтажа и тем, что электроэнергия является доступной даже на отдаленной местности. Принцип работы электрического теплого плинтуса аналогичен принципу действия системы «теплый пол» . Рассмотрим подробнее конструкцию:

• Внутри короба можно увидеть две медные трубки трубки диаметром 13 мм и толщиной стенок 1,5 мм. Трубки плотно насажены на латунные ребра. В нижней трубке размещается низкотепературный сухой нагревательный элемент;
• Внутри верхней трубки расположен термостойкий электрический кабель с силиконовой изоляцией, который обеспечивает питание нагревателя;
• Медь является отличным проводником тепла. Лицевая панель плинтуса выполняется из алюминия, который также является хорошим проводником. Путем сочетания двух этих сплавов, стало возможным добиться максимальной теплоотдачи;
• Дополнительно система оснащена термостатом и температурным датчиком . Именно с помощью наличия термостата и стало возможным добиться существенной экономии. Производители предлагают самые разные по стоимости модели соответственно с разными возможностями. Есть термостаты позволяющие выставить желаемый температурный режим на несколько дней вперед. Модели попроще требуют постоянной ручной регулировки.

Нельзя однозначно утверждать, что одни модели лучше других. Выбор стоит основывать на ваших финансовых возможностях и на том, готовы ли вы постоянно регулировать датчик вручную. Терморегулятор связан с температурным датчиком, который и контролирует работу всей системы. Для достижения наиболее правильных показателей датчик стоит размещать на высоте 130-150 см от уровня пола. Когда температура в комнате достигнет заданной отметки, терморегулятор выключится. И включится вновь, когда температура упадет до нижней заданной температуры.

Длина одного модуля электрического теплого плинтуса может составлять от 0,7 до 2,5 м. Это дает возможность набрать обогревательный контур различной мощности в зависимости от размера комнаты. В среднем 1 погонный метр плинтуса выдает от 180 до 280 Вт тепла. Для того чтобы работа электрического плинтуса была безопасной, стоит использовать его лишь при наличии мощной, новой электропроводки . Производители утверждают, что можно включать плинтус просто в розетку . Но для надежности все же рекомендуют вывести отдельную линию, которая будет идти напрямую к счетчику и поставить на нее отдельный автомат .

Тёплый плинтус водяной своими руками. Теплый плинтус в общей системе отопления своими руками

Нередко для проектирования оптимальной системы отопления требуется применить минимальные по размерам отопительные приборы. При этом их эффективность работы должна обеспечить нормальное поддержание температурного режима в помещение. Одним из выходов в этой ситуации может быть применение теплого плинтуса.

Эта конструкция представляет собой небольшие по высоте нагревательные приборы, которые устанавливаются в нижней части стены.

Несмотря на свои относительно небольшие размеры, этот вид радиаторов имеет ряд важных преимуществ:

• Компактность. Он гармонично впишется в любое помещение из-за наличия различных по конфигурации и цвету внешних декоративных панелей.
• Равномерный обогрев. Так как конструкция устанавливается по периметру помещения и нижней части, конвекция воздушных потоков происходит одновременно по всему объему.
• Простота монтажа. Для установки теплого плинтуса достаточно обеспечить подвод теплоносителя (водяное отопления) или место подключения к электросети (конструкции с ТЭНом).

Но несмотря на все эти преимущества есть ряд существенных недостатков:

• Если в комнате много мебели, которая стоит у стен, свободного пространства для установки  теплого плинтуса будет мало, эффективность обогрева снижается на порядок.
• Относительно высокая стоимость заводских моделей. В подавляющем большинстве они изготавливаются из меди, что существенно влияет на их цену.

Для решения последнего вопроса можно попытаться сделать теплый плинтус самостоятельно.

Конструкция

Конструктивно этот обогревательный прибор должен состоять из нескольких элементов.

1. Задняя панель, которая необходима для установки нагревательных элементов и защиты стены от термического воздействия.
2. Нагревательный элемент – радиаторы . Их габариты обычно составляют 1000*40*160 мм. При этом количество теплообменных пластин должно быть максимальным.
3. Наружная панель с щелевыми отверстиями для циркуляции потоков воздуха.
4. Декоративные боковые и поворотные заглушки.

Средняя мощность заводской установки составляет порядка 240 Вт, т.е. для комнаты с периметром 18 м (20 м²) и средней высотой потолков, максимальная мощность теплого плинтуса будет равна 4 кВт, что более чем достаточно для эффективного обогрева.

Однако для самостоятельного изготовления подобного аналога необходимо приложить немало усилий и средств, которые в подавляющем большинстве случаев превысят затраты на покупку заводского медного плинтуса. Основные проблемы заключаются в следующем:

• Оптимальный показатель мощности в медной конструкции достигается большим числом теплообменных пластин. Причем их пайка происходит так, чтобы обеспечить плотный контакт пластины с медной трубкой. Только таким способом можно добиться эффективного теплообмена.
• Изготовление декоративного кожуха, который бы обеспечивал нормальный прогрев воздуха и при этом был стойким к термическим перепадам.

Есть ли способ сделать это в домашних условиях? Увы, но усилия повтора конструкции медного теплого плинтуса не будут целесообразными. Рассмотрим альтернативный вариант.

Альтернатива

Главная задача при проектировании теплого плинтуса самостоятельно – добиться хорошего обогрева помещения при минимальной высоте и ширине конструкции.

Так как невозможно изготовить медные радиаторы своими руками, то рекомендуется применять медные трубы, но уже без пластин. Их диаметр варьируется от 10 до 20 мм. Наиболее эффективен размер 16 мм.

Они устанавливаются вдоль всего периметра помещения на высоте 6 см от уровня пола. Для лучшей теплоотдачи на поверхность стены крепят полоску отражающей  фольги. В качестве защитного корпуса можно применить стальной короб. Внутри получившейся конструкции можно установить утеплитель. В качестве примера можно посмотреть фото самодельного теплого плинтуса.

Эффективная работа такой конструкции возможна только при соблюдении нескольких условий:

1. Минимальная разница температур между трубами. При этом возникающее тепловое излучение будет более эффективно отражаться от поверхности стены. Для этого желательно установить для теплого плинтуса индивидуальный циркулярный насос , который увеличит скорость прохождения теплоносителя, тем самым снизиться разница температур между трубами отопления.
2. Если в качестве декоративной панели использовать медный экран, то лучше всего припаять трубы к нему. В этом случае КПД системы значительно повысится.
3. При использовании в качестве нагревательного элемента ТЭНа необходимо предусмотреть изоляцию поверхности трубы от экрана, т.е. в отличие от предыдущей рекомендации, трубу ни в коем случае нельзя приваривать к медной панели.

Рекомендуемые  размеры для самодельного теплого плинтуса:

• Ширина – 3 см.
• Высота – 15 см.
• Расстояние до пола – от 6 см.

В остальном все определяется параметрами конкретной системы отопления. Для лучшего результата необходимы грамотные расчета специалистов.

Теплый плинтус Электрический. Что такое теплый плинтус и как он работает

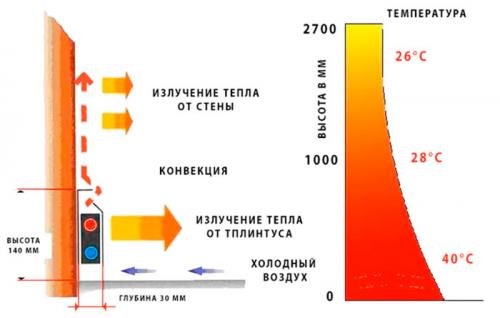

Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.

Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.

Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.

Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов.

Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.

Основное тепло дает прогретая стена.

Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.

На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки.

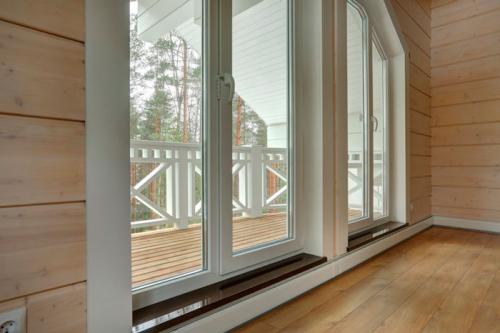

Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать!

Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.

А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.

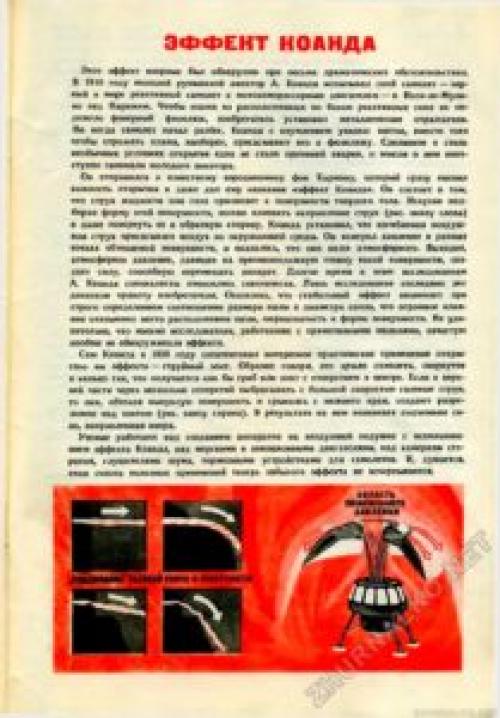

Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся.

Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?

Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху.

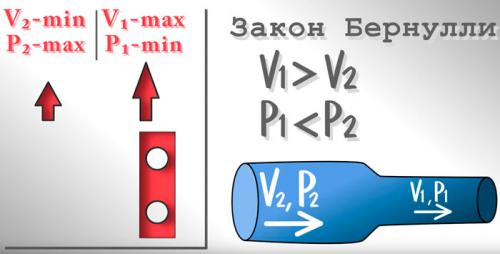

То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.

Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление.

Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.

Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.

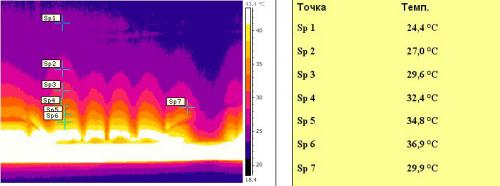

Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом.

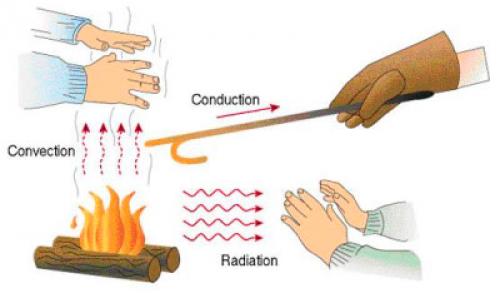

Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах.

Благодаря такому способу прогрева, температуру воздуха в комнате вовсе не обязательно догонять до +24-25С. Даже при 20-21С вы будете чувствовать себя комфортно. Стены то у вас будут нагреты на несколько градусов больше.

А человеческое тело больше реагирует именно на разницу температур с окружающими твердыми предметами, чем на холодный воздух. Помести вас в холодильник при -1С или на улицу, с той же температурой (без ветра), вы сразу почувствуете эффект.

Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея.

Тёплый пол своими руками водяной подсоединён к отоплению. Водяной тёплый пол своими руками – устройство и пошаговый монтаж

Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Устройство водяного тёплого пола

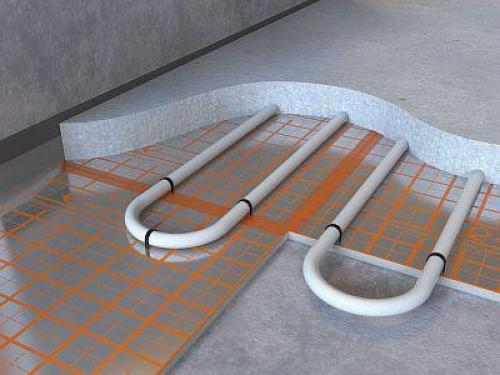

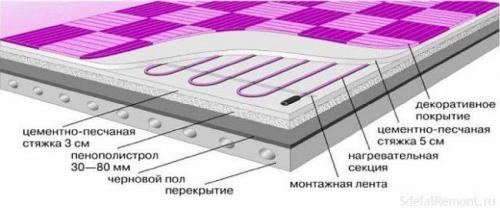

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Важно! Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Какое должно быть помещение, подготовка и выравнивание пола

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

Теплый пол на даче на деревянный пол. Подготовка основания

Важную роль в успешной реализации задуманного, сделать качественный напольный обогрев. Мы рассмотрим технологию с использованием системы водяного и электрического теплого пола. В частности, речь пойдет об укладке теплого пола по деревянным лагам. Сразу отметим, что такой способ работ полностью исключает использование стяжки, что позволяет ускорить запуск напольного отопления деревянного пола.

Итак, для укладки теплого пола на деревянном основании требуется выполнить ряд требований. Прежде всего особые условия предъявляются доскам. Если древесина изготавливается на основе дуба или бука, то их толщина не должна превышать 24 мм. Если же доска изготавливается из сосны или лиственницы, то толщина доски не должна превышать 22 мм.

Важно! Если изготовление деревянного пола осуществляется с нуля, то доски необходимо разложить на полу на лаги на несколько дней. Более того, пол должен быть обогреваемым. Благодаря этому полностью исключается вероятность деформации досок под воздействием тепловой энергии.

Если у вас уже уложен деревянный пол, то вам необходимо тщательно его проверить. В нем должны отсутствовать любые зазоры и щели. Если во время обследования пола вы обнаружили гнилые или прохудившиеся доски, то их обязательно следует заменить. Сверху подготовленного основания обязательно настилается слой теплоизоляции, например, минеральная вата или пенопласт. Если вы только начали изготавливать деревянный пол, то теплоизоляция укладывается между лагами. Лаги монтируются с шагом друг от друга на 600 мм.

Важно! На досках должны отсутствовать зазоры, щели и плесень.

Что касается монтажа теплоизоляционного слоя, то предварительно расстилается пароизоляционная пленка. Процесс монтажа утеплителя должен происходить очень плотно. В противном случае могут появляться мостики холода. Теперь предлагаем вам рассмотреть процесс изготовления электрического и водяного теплого пола на деревянном полу.
