Теплый пол в деревянном доме своими руками: пошаговая инструкция

Теплый пол в деревянном доме своими руками: пошаговая инструкция

Введение

Теплый пол – это не только удобство и комфорт, но и эффективный способ обогрева деревянного дома. Установка теплого пола позволяет создать уютную атмосферу, снизить расходы на отопление и повысить энергоэффективность вашего жилья. В этой статье мы рассмотрим, как самостоятельно установить теплый пол в деревянном доме, разберемся в особенностях конструкции и предоставим подробную инструкцию.

Выбор типа теплого пола

Перед началом работ важно выбрать тип теплого пола, который будет наиболее подходящим для вашего дома. Существует два основных вида:

Тип теплого пола	Описание	Преимущества	Недостатки
Водяной теплый пол	Система, в которой горячая вода циркулирует по трубам, уложенным под напольным покрытием	Высокий КПД, возможность использования различных источников тепла	Сложность монтажа, необходимость использования котла и насоса
Электрический теплый пол	Система, в которой нагрев осуществляется электрическими матами или кабелями	Простота установки, компактность	Более высокая стоимость электроэнергии

Подготовка к монтажу

Перед началом установки теплого пола необходимо подготовить поверхность. Это включает в себя:

• Очистку пола от мусора и старых покрытий
• Засыпку и выравнивание пола песчано-цементной смесью
• Проверку уровня влажности пола (должна быть не более 4%)

Пошаговая инструкция по установке

Шаг 1: Подготовка основания

Убедитесь, что основание ровное и сухое. Если есть трещины или неровности, их необходимо заделать и выровнять.

Шаг 2: Укладка гидроизоляции

Гидроизоляция защищает деревянное основание от влаги. Используйте специальную пленку или обмазочную гидроизоляцию.

Шаг 3: Укладка утеплительного слоя

Утеплитель (например, пеноплекс) снижает тепловые потери и повышает эффективность системы. Уложите его на гидроизоляцию, обеспечивая плотное прилегание.

Шаг 4: Монтаж труб или нагревательных элементов

Для водяного пола уложите трубы по заранее рассчитанному маршруту. Для электрического пола установите нагревательные маты или кабели.

Шаг 5: Заливка стяжки

Залейте раствором (обычно цементно-песчаной смесью) трубы или нагревательные элементы. Убедитесь, что стяжка ровная и без воздушных пузырей.

Шаг 6: Укладка напольного покрытия

После высыхания стяжки уложите выбранное напольное покрытие (паркет, ламинат, плитка и т.д.).

Шаг 7: Подключение и тестирование

Подключите систему к источнику тепла (котел, электрическая сеть). Проверьте герметичность труб и работу нагревательных элементов.

Советы и рекомендации

Для обеспечения долгой работы системы теплого пола следуйте этим рекомендациям:

• Используйте качественные материалы
• Соблюдайте технологию монтажа
• Регулярно проверяйте систему на наличие утечек и повреждений
• Соблюдайте правила эксплуатации

Теперь вы знаете, как установить теплый пол в деревянном доме своими руками. Следуйте инструкции, и ваш дом станет еще уютнее и теплее!

Связанные вопросы и ответы:

Какие материалы лучше использовать для теплого пола в деревянном доме

Водяной теплый пол без стяжки в деревянном доме имеет в основе пенополистирольные панели высокой плотности, покрытые фольгой. Пенополистирол – теплоизоляционный материал, который совершенно безопасен для человека. Он экологически чистый, но при этом в нем не размножается грибок и плесень. Материал обладает высокой теплоизоляцией и сохраняет свои свойства и при высоких (до 85 градусов), и при экстремально низких температурах. Так что даже если вы не эксплуатируете дом в зимний период, то установленный там теплый пол сохранит свою функциональность.

Панели кладутся прямо на деревянную основу. Сверху они покрыты слоем фольги из алюминия, которая равномерно распределяет тепло так же, как это делает бетонная стяжка.

Описанный вариант монтажа пола имеет ряд заметных преимуществ:

• основание для водяного теплого пола, который устанавливается без бетонной стяжки, получается достаточно плотное, но при этом легкое, так как пенополистирол имеет малый вес;
• благодаря пенополистиролу обеспечена надежная теплоизоляция основания пола;
• благодаря алюминиевой фольге, происходит эффективное распределение тепла по горизонтали;
• под трубами не образуется конденсат, которые разрушительно действует на деревянные полы;
• теплый пол подходит под любое покрытие, а с помощью фольгированных панелей смонтировать его можно достаточно просто и быстро;
• начинать пользоваться системой можно практически через сутки после того, как вы провели монтаж, в то время как бетонная стяжка застывает на протяжении примерно четырех недель.

На практике сделать такой пол можно в любом доме - фольгированные панели легкие, поэтому их кладут и на деревянный пол, в том числе не новый, и на бетонную основу. В панелях устроены особые углубления, в которые кладут трубы для теплого пола. Если вы выбираете универсальную панель, то при ее использовании можно монтировать трубы любым способом укладки (например, укладывать змейкой, одинарной и двойной, улиткой и т.д.). В пазы также можно смонтировать тубы разного диаметра, от 16 до 18 мм. Если в панели сочетаются одновременно прямые и поворотные каналы, то это позволяет сократить объем остатков и оптимизировать расходы.

Поверх панелей с установленными в них трубами можно положить чистовое покрытие по индивидуальному вкусу. Таким образом, систему обогрева пола можно поставить и под ламинат, и под плитку, и под паркет, в том числе толщиной до 2,5 см.

Фольгированная панель для основания теплого пола без стяжки предлагается размером 600х400х30мм.

Какие особенности установки теплого пола в деревянном доме

Основные правила укладки пленочного теплого пола приведены в его инструкции по монтажу (раскладка, материалы, соединения, комплектующие). В данной статье перечислены особенности монтажа инфракрасной пленки на деревянном основании.

Пленочный теплый пол на деревянный пол укладывается двумя способами:

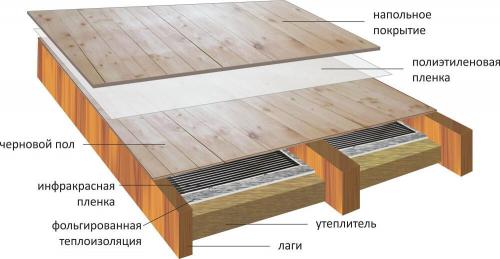

Укладка пленочного пола между лагами

В данном случае пленочный пол укладывается на фольгированную теплоизоляцию, размещенную на утепляющем материале. В некоторых случаях пленочный пол укладывается непосредственно на утеплитель без использования подложки из фольги.

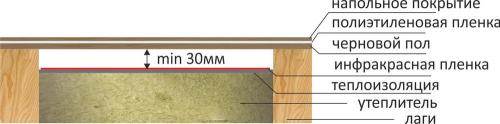

Для свободного прохождения воздуха и исключения механической нагрузки на пленку расстояние между термопленкой и черновым полом должно быть не менее 30мм . Все соединения выполняются с соблюдением норм и правил по электробезопасности.

Данный способ монтажа повышает электро- и пожаробезопасность системы обогрева, так как нагревательный элемент не соприкасается с верхними слоями «пирога» покрытия пола.

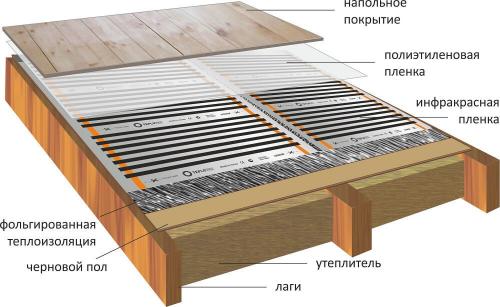

Укладка пленочного пола на плоское основание

Правила монтажа совпадают с общими требованиями к укладке инфракрасной пленки. На основу пола (фанеру, OSB, ГВЛ) укладывается фольгированная теплоизоляция, далее укладывается термопленка и укрывается полиэтиленом. В заключение монтируется декоративное покрытие пола (ламинат или паркетная доска).

Важно! При укладке пленочного теплого пола на деревянную поверхность необходимо исключить любые перепады высоты, то есть поверхность должна быть ровной и чистой (без строительного мусора) как сверху ТП, так и под ним.

Внимание! Для укладки пленочного пола под линолеум между ним и полиэтиленовой пленкой прокладывается лист фанеры толщиной 2-3мм для защиты термопленки от механических повреждений.

Плюсы

Необходимо учитывать, что этот способ укладки (непосредственно на плоскую основу пола) делает систему более эффективной по теплоотдаче, так как при этом пленочный пол непосредственно соприкасается с поверхностью напольного покрытия и не требуется обогревать воздушную прослойку между пленкой и черновым полом как в первом способе укладки. Кроме того, при ремонте и демонтаже не придется вскрывать основание пола.

Минусы

Из минусов данного способа укладки следует отметить необходимость делать углубления в слое фольгированной теплоизоляции (а в некоторых случаях и в черновом поле) для клеммных соединений питающего провода с термопленкой.

Для обеспечения электробезопасности системы обогрева необходимо строго соблюдать инструкцию по монтажу и эксплуатации для пленочного теплого пола.

Как рассчитать необходимую мощность обогревательного элемента

Для правильного выбора нагревателя, предлагаем вам ознакомиться с правилами расчета тепловой мощности, необходимой для вашего конкретного случая применения:

Обозначения:

V    - Объем обогреваемого помещения (длина х ширина х высота), м³

∆Т  - Разница между ˚t воздуха вне помещения и необходимой ˚t внутри помещения, ˚С

К    - Коэффициент тепловых потерь (зависит от типа конструкции и изоляции помещения):

Без теплоизоляции (  К=3,0-4,0 ) -  Деревянная конструкция или конструкция из гофрированного металлического листа.

Простая теплоизоляция (  К=2,0-2,9 ) -  Здание с одинарной кирпичной кладкой, упрощенная конструкция окон и крыши.

Средняя теплоизоляция (  К=1,0-1,9 ) -  Стандартная конструкция. Двойная кирпичная кладка, крыша со стандартной кровлей, небольшое кол-во окон.

Высокая теплоизоляция (  К=0,6-0,9 ) -  Кирпичные стены с двойной теплоизоляцией, небольшое кол-во окон со сдвоенными рамами, толстое основание пола, крыша из высококачественного теплоизоляционного материала.

Пример:

Объем помещения : 5 х 16 х 2,5 = 200

∆Т:  Температура наружного воздуха -20 °С. Требуемая температура внутри помещения +25 °С. Разница между тем­пературами внутри и снаружи +45 °С.

К:   Рассмотрим вариант со средней теплоизоляцией (1-1,9). Выберите то значение, которое на ваш взгляд, наиболее соответствует вашему помещению. Чем хуже теплоизоляция, тем больший коэффициент нужно выбирать. Например 1,7.

Расчет:  200 х 45 х 1,7 = 15 300 ккал\ч

1 кВт = 860 ккал\ч, соответственно 15 300\860 = 17,8 кВт.

ВАЖНО!

Газовые и дизельные калориферы прямого нагрева, можно использовать только в хорошо проветриваемых помещениях, или на открытых пространствах. Дизельные калориферы непрямого нагрева, можно использовать в закрытых помещениях, при условии отвода сгораемых газов за пределы помещения.

Какой тип теплого пола выбрать: водяной или электрический

Основное отличие водяного пола от электрического в том, что ему для работы нужен горячий теплоноситель. Для этого водяные полы включают в систему отопления, которая при этом должна быть с принудительной циркуляцией теплоносителя — в гравитационных системах с естественной циркуляцией тёплые полы работать не будут.

Второе отличие — водяной пол всегда монтируют в бетонную стяжку. Горячий теплоноситель циркулирует по трубам диаметром 16–20 мм, которые в ходе монтажа заливают цементным раствором. Поскольку трубы укладывают с промежутком 10 и более сантиметров, толстая стяжка необходима, в частности, для того, чтобы полы нагревались равномерно, а не полосками вдоль труб.

• Температуру водяного пола можно регулировать, меняя скорость циркуляции теплоносителя. Для этого на входе ставят регулировочный кран с термоголовкой или автоматическим управлением. Если в доме несколько тёплых полов в разных помещениях, их включают через коллектор, при этом за циркуляцию теплоносителя в разных частях системы могут отвечать сразу несколько насосов, работающих одновременно.
• Главное преимущество водяных полов для индивидуального дома — они используют тепло, вырабатываемое отопительным котлом. В качестве источника энергии котёл в зависимости от модели может использовать газ, жидкое или твёрдое топливо, электричество. Однако во всех случаях электроэнергия нужна для работы циркуляционных насосов и автоматики котла.
• Минусов тут несколько. В целом конструкция отопления получается сложной, а монтаж — трудоёмким. К толщине стяжки необходимо добавить толщину слоя теплоизоляции. Поэтому в сумме высота водяных полов обычно не менее 10 см, что заметно влияет на полезную высоту помещений. Ещё в многоквартирных домах делать водяные тёплые полы запрещено. Дело в том, что монтаж связан с вмешательством в систему централизованного отопления.

Как правильно подготовить основание для теплого пола

Теплый пол: уют и комфорт в вашем доме
Теплый пол приносит в ваш дом уют и комфорт. Он равномерно распределяет тепло и создает приятную атмосферу в любое время года. Однако, чтобы воспользоваться всеми преимуществами теплого пола, необходимо правильно подготовить основание. В этой статье мы рассмотрим шаги, которые помогут вам правильно подготовить пол для установки теплого пола.

1. Планирование и дизайн
Перед началом подготовки пола определитесь с местом установки теплого пола и его типом. Теплые полы могут быть электрическими или водяными. Выбор зависит от ваших потребностей и бюджета. Если вы планируете установить электрический теплый пол, необходимо предусмотреть отступы от стен минимум 5-10 см и избегать укладки под крупногабаритной мебелью. Также решите, будет ли теплый пол основным источником отопления в помещении или дополнительной системой. Это важно для расчета необходимой мощности и равномерного распределения нагрева.

2. Проверка основания
Перед установкой теплого пола убедитесь, что основание в хорошем состоянии. Пол должен быть ровным и без явных дефектов. Проведите проверку на наличие трещин, выбоин, выпучин и других неровностей. Если находите проблемы, они должны быть устранены до установки теплого пола.
3. Удаление старого покрытия
Если на полу еще есть старое покрытие, такое как ковровое покрытие, ламинат или плитка, оно должно быть удалено. Теплый пол наиболее эффективно работает, когда он находится близко к поверхности, поэтому старые слои необходимо убрать.
4. Теплоизоляция и гидроизоляция
Правильная изоляция играет важную роль в эффективности работы теплого пола. Установите теплоизоляцию, чтобы предотвратить потерю тепла в направлении под полом. Гидроизоляция необходима, если теплый пол будет устанавливаться в помещении с повышенной влажностью, чтобы предотвратить проникновение влаги в структуру пола.
5. Укладка распределительной сетки
Подготовьте поверхность для укладки распределительной сетки и фольги. Эта сетка поможет равномерно распределить нагревательные элементы теплого пола и разделит теплый пол от утепления. Она должна быть надежно закреплена на теплоизоляции или поверхности.
6. Установка нагревательных элементов

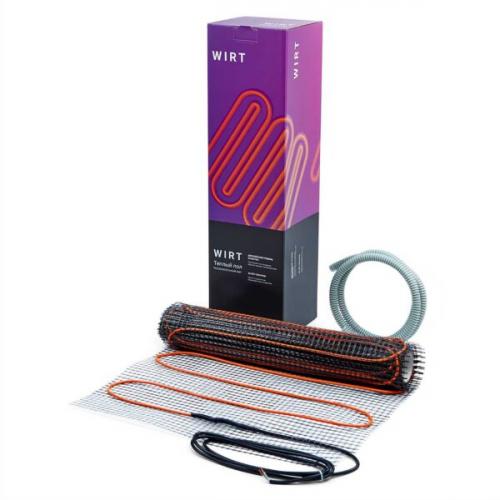

Следующим шагом является установка нагревательных элементов теплого пола . В случае электрических полов, это могут быть нагревательные кабели, потому как нагревательные маты укладываются в слой плиточного клея. Если водяные системы тогда включают в себя трубки, которые также укладываются в распределительной сетке.

Как установить терморегулятор для теплого пола

Терморегулятор – важный элемент системы обогрева, который обеспечивает удобное управление температурой и способствует экономии электроэнергии. Многие обыватели в намерении сэкономить на услугах электриков, изучают вопрос, как установить терморегулятор для теплого пола своими силами. Самостоятельная установка этого прибора для теплого пола возможна при соблюдении всех правил безопасности и четком следовании инструкции. В данной статье представлена подробная информация по выбору места установки, необходимым инструментам и настройке.

Необходимые инструменты и материалы

Перед началом установки терморегулятора важно подготовить все нужные инструменты и материалы. Для успешного выполнения работы потребуются:

• Терморегулятор для электрического пола . Прибор подбирается с учетом мощности теплого пола, типа системы обогрева и предпочтений пользователя.
• Крепежные элементы . В большинстве случаев терморегуляторы комплектуются крепежными элементами, однако может понадобиться приобретение дополнительных элементов для надежного монтажа.
• Отвертка . Используется для крепления терморегулятора к стене и подключения проводов.
• Канцелярский нож или специальный инструмент для зачистки проводов. Проводники должны быть подготовлены для подключения к клеммам терморегулятора.
• Уровень . Для установки устройства ровно, что особенно важно для моделей с сенсорными экранами.
• Маркер и линейка . Помогут отметить место расположения устройства и места для крепежных элементов.

Выбираем место установки терморегулятора

Правильное расположение терморегулятора для электрического пола важно для его корректной работы и удобного доступа к управлению температурой. Оптимально установить устройство на уровне 90-150 см от пола, что обеспечивает легкость использования и минимизирует влияние теплого воздуха на датчики температуры. Выбирая место, где установить терморегулятор, важно соблюдать рекомендации:

• Подальше от источников тепла и холода . Терморегулятор не должен находиться рядом с батареями, окнами или дверьми, поскольку это искажает показания температуры.
• Удобный доступ . Устройство следует устанавливать в месте, удобном для пользователя. Выбор стены и высоты установки должны соответствовать особенностям интерьера.
• Вблизи электрощита . Если это возможно, устройство должно быть установлено ближе к распределительному щиту, чтобы упростить прокладку проводов.

Правильно выбранное место исключает необходимость перестановок и обеспечивает длительную эксплуатацию системы.

Как ставится регулятор: пошаговая инструкция

Самостоятельная установка терморегулятора для теплого пола включает в себя несколько этапов:

1. Отключение электричества . Перед началом работ необходимо отключить питание в помещении. Это минимизирует риск поражения электрическим током и обеспечивает безопасность установки.
2. Подготовка места для установки . При необходимости в стене вырезается ниша под монтажную коробку. Если стена уже оснащена коробкой, достаточно будет разместить терморегулятор в ней.
3. Прокладка кабелей . К терморегулятору подводятся два типа кабелей: силовые кабели для подключения теплого пола и кабели питания от распределительного щита. Важно следовать инструкциям производителя и использовать специальные провода для электрического теплого пола.
4. Подключение датчика температуры . Датчик температуры помещается в монтажную гофротрубу, которая укладывается между нагревательными элементами теплого пола. Это обеспечивает надежное измерение температуры и предотвращает перегрев пола.
5. Подключение проводов к терморегулятору . Проводники подключаются к клеммам терморегулятора согласно схеме, указанной в инструкции. Важно внимательно соблюдать полярность и использовать зажимы, соответствующие типу терморегулятора.
6. Фиксация терморегулятора . Прибор устанавливается в монтажную коробку и фиксируется крепежными элементами. Используя уровень, проверьте, что устройство установлено ровно.
7. Подключение питания . После завершения монтажа включается электричество, и система проверяется на корректность подключения.

Как избежать перегрева деревянных конструкций

Электрический теплый пол представляет собой систему обогрева, обладающую рядом существенных преимуществ по сравнению с другими способами отопления. Так, например, нагревательная секция такой системы укладывается в конструкцию пола, что сохраняет полезную площадь помещения, практически не ограничивая выбор напольного покрытия (исключением является паркет и пробковый пол). Благодаря двойной изоляции, экранирующей оплетке кабелей и наличию заземления, такие системы могут использоваться в помещениях любой влажности.

Выбор теплого пола зависит от общей площади помещения, а также от:

• необходимой степени обогрева помещения

Если систему планируется использовать как основной источник тепла, понадобится уровень мощности греющего кабеля 160-200 Вт/ м². Для дополнительного обогрева достаточно мощности 100-150 Вт/ м². Балконы, лоджии и другие холодные помещения потребуют мощности 200-250 Вт/ м².

• вида напольного покрытия

Каждое напольное покрытие имеет свои показатели теплопроводности и термочувствительности, которые должны быть совместимы с выбранной системой. Обычно производители указывают пороги допустимых температур. Для ламината и линолеума оптимальной является мощность 100-150 Вт/м², поэтому такое напольное покрытие может сочетаться только с системой дополнительного обогрева. Температура поверхности пола в этом случае будет достигать 26-28 градусов Цельсия. Для основного и дополнительного обогрева подходят плитка и керамогранит, совместимые с мощностью 150-220 Вт/ м².

• вида монтажа

При капитальном ремонте подойдут кабельные системы, укладываемые под цементную стяжку высотой 3-5 см. Такой теплый пол можно совмещать с любым напольным покрытием. Под плитку или под ламинат (при косметическом ремонте) можно укладывать нагревательные маты, которые монтируются в тонкий слой выравнивающего грунта (1-1,5 см толщиной).

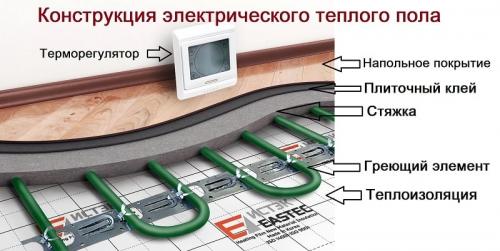

Конструкция электрического теплого пола включает три основных элемента – нагревательный кабель, термодатчик и терморегулятор. Наиболее значимый из них – нагревательный кабель. Удельное тепловыделение (мощность изделия на единицу длины) является его важнейшим техническим параметром. У разных производителей этот показатель может варьироваться от 17 до 21 Вт/м. Кабели могут быть резистивными и саморегулирующимися. Среди первых более часто встречаются одножильная экранированная и двухжильная экранированная конструкции. Обычно схема укладки двухжильного кабеля проще, но он заметно дороже одножильного. На поверхности кабеля можно найти маркировку с указанием на тип кабеля, удельную мощность, напряжение питания и дату выпуска. Обязательным требованием к конструкции является наличие специального защитного металлического экрана, который покрывает ее полностью, и защитной оболочки (как правило, из ПВХ). Экран предотвращает механические повреждения, сокращает электромагнитное излучение, одновременно выполняет заземляющую функцию.
