Как я размечал свайный фундамент  ТИСЭ на практике.
Поставил вот такие обноски и натянул нитки (крайние по краям будущих крайних свай, не крайние — по центрам будущих внутренних свай):

Натянул сначала 1 нитку параллельно забор у в 3 метрах. Вторую натягивал уже по теореме Пифагора с помощью треугольника 3-4-5. Отмерил сначала 4 метров по уже натянутой нити, отметил 3 метра но новой нити (идущей перпендикулярно первой) и менял положение второй, пока между этими точками не стало ровно 5 метров.

Тогда нитки получаются под 90 градусов друг к другу. Так я натянул все нитки. Потратили мы на это все без опыта около 6 часов вдвоем. В следующий раз, когда пришлось сталкиваться с подобной разметкой, все было гораздо проще.

Кстати, я сделал ОГРОМНУЮ ошибку в разметке этого столбчатого фундамента. Нужно было натянуть нити сразу в уровень, это потом избавило бы меня от многочасовых прыганий с правИлом и уровнем для выравнивания высоты всех свай, а также позволило поставить сваи куда ровнее, чем они стоят в итоге. Ну что ж, когда буду строить следующий каркасный дом своими руками, учту!

Главное, после натяжки мерить не только диагонали, но и все стороны получившегося четырехугольника, т.к. ровные диагонали могут быть и у равнобедренной трапеции.

Окончательных результатов разметки пока нет, точно скажу позже по диагоналям. На момент «до бурения» диагонали дома и его стороны между собой сходились до мм (на длине диагонали 14 метров). Когда буришь лунки, очень сложно сделать все ровно до мм, так что погрешность явно будет. На данный момент пробурены все 35 лунок, залито 8 свай, осталось 27. Потом проведу все замеры еще раз.

здесь . Шаг свай фундамента ТИСЭ 1,8 метра в длину дома и 2,3 метра вдоль фронтонов. На 100 кв.м. получилось 35 свай.

Чем плох газобетон для строительства дома. Объективная и независимая оценка газобетонных блоков — плюсы, минусы, отзывы строителей и владельцев домов

Газоблок – это отдельный вид ячеистого бетона, искусственный строительный камень, имеющий пористую структуру.

Сферические поры равномерно распределены по всему объему материала. Поры имеют диаметр от 1 до 3 мм.

Рассмотрим все основные плюсы и минусы этого материала и ознакомимся с отзывами о применении газоблочных изделий.

Преимущества

Многие жители России останавливают свой выбор именно на газобетоне , так как он идеально подходит для возведения малоэтажных строений. Блоки из газобетона имеют много преимуществ перед другими видами ячеистого бетона.

• Первым и часто решающим преимуществом является низкая стоимость материала .
• Большого размера блоки имеют небольшой вес , что облегчает выполнение кладки, без использования тяжелой техники и грузоподъемных машин.
• Благодаря большому размеру дом строится очень быстро (все размеры газобетонных изделий описаны здесь ).
• В доме из газобетона безопасно проживать, так как материал безвреден – всего на один показатель отстает от дерева по экологичности.
• Правильно выбранная марка газоблоков дает возможность сэкономить на утеплителе, так как пористая структура материала прекрасно сохраняет тепло.
• Благодаря хорошей теплоизоляции материала экономятся расходы на отопление, так как для обогрева дома в зимнее время требует меньше энергоресурсов.
• Материал удобен в обработке, из него легко выпилить арку или проем любой формы, используя под рукой обычные плотницкие инструменты.
• Блоки из газобетона являются негорючим материалом и могут выдержать огонь длительное время.
• Стены из газобетона «дышат», создавая благоприятный микроклимат внутри жилого дома.

Источник: https://ogorod-bez-hlopot.zelynyjsad.info/stati/o-gazobetone-aerostoun-gazobeton-luchshe

Ушп своими руками пошаговая инструкция. УШП своими руками: технология

Рассмотрим далее пошаговую инструкцию устройства УШП фундамента своими руками. Все операции должны выполняться в соответствии с рекомендациями строителей. В УШП все продумано и любое отступление от существующей технологии приведет к дополнительным затратам. Устройство фундамента состоит из трех основных этапов: подготовка грунта и прокладка коммуникаций, армирование плиты, заливка бетона.

Подготовка основания, коммуникаций

Фото. Подготовка основания УШП, укладка утеплителя и коммуникаций

Для начала производится разметка котлована под фундамент на участке. Глубина котлована должна находиться в диапазоне 30 — 40 сантиметров. На основание укладывается геотектиль, далее производится отсыпка и выравнивание котлована песком. Для утепления фундамента используется ЭППС (экструдированный пенополистирол), который укладывается на утрамбованный грунт.

Перед укладкой ЭППС, грунт следует тщательно утрамбовать и пролить водой, чтобы прошла усадка. Под утепленной плитой следует заранее проложить и защитить от промерзания все необходимые коммуникации: утеплить канализационную трубу и водопроводную от скважины до дома. По окончании подготовительных земляных работ, можно переходить к следующему этапу – армирование шведской плиты и устройство опалубки.

Армирование фундаментной плиты

Фото. Армирование фундаментной плиты по шведской технологи

При вязке арматуры следите, чтобы расстояние между прутьями было меньше десяти сантиметров. Арматура защищает фундамент от растрескивания при нагрузках на изгиб, которые возможны при подвижках грунта. Если используется металлическая арматура, то прутки можно сваривать или вязать проволокой. Но сегодня все больше застройщиков отдают свое предпочтение стеклопластиковой арматуре.

В отличие от металлических прутков, стеклопластиковая арматура исключает повышенную передачу тепла, так как металл в фундаменте является «мостиком холода». Кроме того, арматура из стеклопластика имеет схожий коэффициент теплового расширения с бетоном, не подвержена разложению. По своей прочности пруток из стеклопластика превосходит металл при равном значении диаметра.

Монтаж опалубки шведской плиты

Фото. Устройство УШП фундамента своими руками

Основные элементы опалубки утепленной шведской плиты – это сборные щиты из досок или OSB. При заливке бетонной смеси на опалубку будет оказываться мощное давление, поэтому щиты должны быть крепкими, а по периметру их следует дополнительно укрепить подпорками. Шляпки гвоздей и саморезов в опалубке должны быть снаружи, чтобы разборка конструкции была максимально быстрой и простой.

Изнутри, на опалубку можно уложить гидроизоляцию Техноэласт Бо или обычный рубероид. Материал защитит бетон от просачивания сквозь щели в опалубке, и будет служить затем гидроизоляцией фундамента дома. На видео в конце этой статьи вы можете посмотреть всю технологию заливки УШП своими руками: от подготовки основания, монтажа опалубки, коммуникаций и арматуры, до заливки УШП.

Заливка УШП бетонным раствором

. Заливка УШП своими руками

Заливка фундамента – это завершающий этап при самостоятельном устройстве УШП. Для фундамента следует использовать заводскую бетонную смесь. При заливке бетона следует следить, чтобы не оставалось пустот в конструкции. Уплотнить бетон при заливке можно методом вибрирования с помощью специальных устройств, или подручными инструментами для штыкования и трамбования бетона в опалубке.

От качественного уплотнения бетона, будет зависеть прочность шведской плиты. После заливки УШП следует в течение двух недель следить за тем, чтобы бетон был всегда увлажненный – поливайте его из ведер или шланга. Помните, что при быстром высыхании бетона, он потрескается. А через две недели можно будет приступать к возведению стен, за это время бетон наберет около 70 процентов своей прочности.

Какой лучше фундамент делать для дома. Типы фундаментов для частного дома

Каждый из типов фундамента отличается технологией возведения, характеристиками, условиями использования. Для жилого строительства обычно применяют следующие типы фундаментов для частного дома:

• свайный;
• ленточный;
• плитный;
• столбчатый.

Устройство разных типов ленточного фундамента на различных грунтах Источник shkolaremonta.info

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость фундаментов различных типов, воспользуйтесь следующим калькулятором :

Ленточный фундамент: в чем его отличие

Смотря на фото фундамента ниже, сразу становится понятно, почему он получил такое название. Конструкция представляет собой ленты, вкопанные в землю, всю нагрузку несущих элементов дома они принимают на себя.

Глубину заложения ленточного фундамента определяют в зависимости от материалов, из которых он возводится. Устройство ленточного фундамента для частного дома немного отличается в зависимости от разновидности самой ленты. Различают два основных вида ленточного фундамента: монолитный и сборный. Первый вариант конструкции возводят сразу на участке, второй – собирают из железобетонных блоков. Их производят на заводах, после привозят на место строительства и при помощи специализированной техники возводят сборный ленточный фундамент.

Ленточный фундамент Источник journal.n1.ru

Монолитный ленточный фундамент – армированная железобетонная конструкция, в плане надежности и долговечности превосходит сборный тип, поскольку отличается большей устойчивостью к деформирующим нагрузкам и практически не подвергается размытию грунтовыми водами.

Сборный тип ленточного фундамента возводят не только из блоков, но и из бутового камня – бутобетонный (состоит из бетона и валунов). Также к сборному типу относится кирпичный фундамент, он применяется для строительства домов не более пяти этажей.

Ленточные фундаменты классифицируют на два вида по глубине закладки: мелкозаглубленные и конструкции глубокого заложения. Подошва мелкозаглубленных ленточных фундаментов размещается выше уровня промерзания грунта – на расстоянии 30–80 см от его поверхности. Фундаменты глубокого залегания углубляют на 1,5–2 м, то есть подошва располагается ниже границы промерзания земли.

Мелкозаглубленный ленточный фундамент Источник doka-metal.ru

Фундаменты мелкого заложения ленточного типа подходят для строительства домов не более двух этажей при условии, что почва на месте возведения конструкции не склонна к пучению. А вот фундаменты глубокого заложения можно использовать в грунтах, склонных к температурному расширению.

Основным преимуществом ленточных фундаментов можно назвать сравнительно невысокие затраты на строительство, за исключением сборной конструкции из фундаментных блоков, поскольку их стоимость довольно внушительна.

Ленточный фундамент из блоков Источник t-spectr.ru

Фундамент по финской технологии: преимущества и недостатки, область использования, тонкости устройства

Плюсы и минусы ленточного фундамента из блоков ФБС

Преимущества:

• короткие сроки возведения (при наличии грамотных специалистов и специальной техники ленточный фундамент из блоков строится гораздо быстрее монолитного);
• блоки изготавливаются из высокопрочного бетона в соответствии со всеми стандартами, поэтому фундамент из них получается морозоустойчивый и способный выдерживать большие нагрузки;
• каждое изделие имеет стабильную геометрию;
• в некоторых блоках предусмотрены пазы, увеличивающие прочность конструкции;
• легко рассчитать количество необходимого материала для строительства фундамента;
• подходят для укладки на любых грунтах.

Недостатки:

• высокая цена (в отличие от монолитного, такой фундамент обойдётся намного дороже);
• установка фундаментных блоков требует создания качественной гидроизоляции и заделки швов;
• монтаж возможен только при наличии специальной техники;
• требуется качественное основание для укладки блоков;
• не исключен риск усадки.

Несмотря на количество недостатков, такой вид фундамента все же используется в строительстве, и довольно часто.

Еще один вариант ленточного фундамента из блоков Источник proffu.ru

Плитный фундамент для дома

Монолитная плита представляет собой фундамент, занимающий всю площадь дома. Такой вид конструкции является довольно затратным, потому что для строительства понадобится очень много бетона и арматуры, однако большие вложения оправдываются высокой надежностью плиты в проблемных грунтах.

Монолитную плиту классифицируют как плавающий фундамент, все нагрузки на нее распределяются равномерно, что полностью исключает любые деформации в склонной к горизонтальным сдвигам или пучинистой почве.

Особенности возведения: вырывается котлован нужного размера, подготавливается основание, обустраивается армированный пояс, после этого осуществляется его заполнение раствором. Плита не имеет большой толщины, однако отличается достаточно хорошей несущей способностью и высокими прочностными характеристиками.

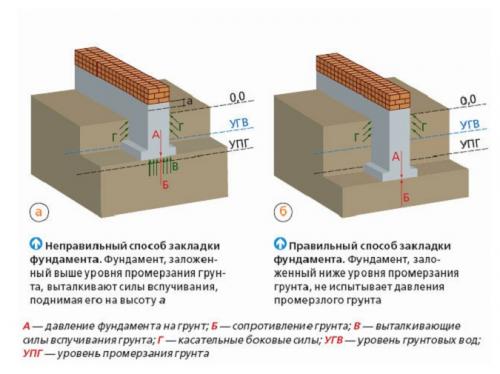

Глубина фундамента для одноэтажного дома из пеноблоков. Особенности пеноблокового материала

Пенобетонные блоки выполняются из ячеистого бетона путем заливки его в специальные формы. Получившиеся пласты нарезаются на элементы, подходящие для возведения домов.

Разновидности пеноблоков

Материал разделяется на три вида в зависимости от плотности. Для частного строительства актуальны:

• конструкционные элементы марок D1000-1200;
• конструкционно-теплоизоляционные блоки марок D900-500;
• теплоизоляционные сегменты марок D500-300.

Высокая плотность вспененного бетона позволяет выполнить строительство двухэтажного здания с армирующим поясом.

Свойства стройматериала

Пеноблочные здания становятся актуальными для собственников загородных территорий. Этому способствуют свойства материала:

• уникальная «дышащая» структура, благодаря которой исключено потение стен;
• возможность сохранения тепла зимой и обеспечение прохлады летом;
• экономичность – за счет теплосбережения исключены расходы на отопление жилища;
• хорошая звукоизоляция;
• экологическая чистота;
• легкость обработки и прочность стен.

Небольшая стоимость элементов на основе песка, воды, цемента и специальной пены. Небольшие затраты на расходники для строительства позволяют вложить больше средств в обустройство качественного основания дома.

Какая нагрузка у пеноблочных зданий?

В сравнении со строениями из кирпичей пеноблоковые здания легче. Если квадратный метр кирпичной стены весит 1,8 т, то пеноблоки имеют массу 0,9. Поэтому будет нецелесообразно сооружать массивные основания. Для жилища из пеноблока достаточно монолитного ленточного, плитного или свайного цоколя. Независимо от типа фундаментальной основы, стоит учитывать критерии ее строительства и проектирования.

Какой фундамент дешевле ленточный или свайный. Что лучше винтовые сваи или ленточный фундамент – сложный выбор в вашу пользу

В настоящее время при строительстве индивидуальных жилых домов наиболее часто используют основания на винтовых сваях или ленточном фундаменте. Обладая массой достоинств, оба типа основания имеют и свои недостатки. Поэтому решая вопрос о том, что лучше винтовые сваи или ленточный фундамент следует тщательно разобраться в нюансах устройства основы того и иного типа, а уже потом принимать решение о целесообразности применения в собственном строительстве.

Фундамент на сваях

Вполне понятно, что для устройства оснований этого типа используют сваи, которые выступают в качестве основных опор. Рассмотрение плюсов и минусов данной основы под дом следует начать с самого определения свай. Так что такое винтовые сваи, что они собой представляют?

Каждая свайная опора имеет в своей конструкции лопасти, благодаря которым она завинчивается в грунт на необходимую глубину. Опоры изготавливают литыми или сваривают между собой стальные составляющие (приваривают к опорному столбу лопасти).

Популярность свайных оснований в последнее время значительно возросла, поскольку они обладают высокой несущей способностью. Многие специализированные заводы в последнее время стали производить свайные опоры повышенной прочности.

Например, стандартная винтовая свая имеет толщину металлической стенки 4 мм. Этого вполне достаточно чтобы противостоять воздействиям проблемных грунтов. Сегодня можно уже приобрести опоры, имеющие стенку в 6,5 мм. Благодаря этому спектр использования таких основ под конструкции стал значительно шире, особенно в промышленном строительстве.

Наиболее целесообразно устраивать основания из свай на проблемных грунтах. К ним относятся глинистые, суглинистые, торфяные и болотистые почвы. Если при таких условиях заниматься строительством основания из железобетона, то это обойдется очень недешево. И именно свайно-винтовые фундаменты могут обеспечить в таких условиях высокие прочностные показатели, а также недорогую стоимость.

Преимущества и недостатки

Итак, преимущества винтовых свай следующие:

• Стоимость возведения свайного основания может быть дешевле устройства фундамента из железобетона как минимум на 30% (в условиях залегания на участке строительства рыхлых и неустойчивых грунтов);
• Короткие сроки установки. При этом использовать специализированную технику вовсе не обязательно. Для постройки индивидуального жилого дома установить сваи можно вручную;
• Идеальный вариант возведения построек на болотах, рыхлых и неустойчивых грунтах;
• Долговечность и безопасность;
• Учитывая, что каждая опора выполнена из высоколегированной стали и обработана специальными защитными средствами, она может простоять до 150 лет;
• При установке свай нет необходимости выполнять предварительные работы по копанию траншей, что значительно сокращает сроки возведения основы под дом;
• Установка опор может осуществляться в любое время года;
• Идеальное решение для устройства основания при большом перепаде высот на участке.

Но согласитесь, что любой вид фундамента обладает и рядом определенных недостатков. Опоры из свай не исключение, конечно список минусов при устройстве этого основания совершенно незначительный, но все же стоит обратить пристальное внимание и на недостатки винтовых свай при выборе типа фундамента для будущей постройки.

Итак, к минусам относится следующее:

1. Качество используемого материала. Это, пожалуй, самое главное. Не обладая необходимыми знаниями можно приобрести продукцию низкого качества. В этом случае о долговечности фундамента на сваях можно забыть. Самый главный недостаток металла, это его подверженность коррозии при взаимодействии с водой, поэтому каждая опора должна быть обязательно обработана специальным защитным составом и изготовлена только из качественной стали.
2. Каменистый грунт не лучший вариант для установки опор. Как правило, при монтаже лопасти ломаются, и установить опоры на необходимую глубину невозможно. В результате получается неустойчивый, мелкозаглубленный свайный фундамент неподходящий для возведения на нем постройки.
3. Ну и, наверное, самый большой минус, это отсутствие подвального помещения и большие трудозатраты на утепление свободного пространства под полом и декорирования цокольного этажа. Кроме того, все системы водоснабжения и канализации необходимо заглублять и тщательно утеплять, поскольку отсутствие подвала способствует промерзанию грунта под домом.

Какой фундамент лучше для дома из бруса. Как основание влияет на выбор фундамента

Прежде, чем решить, какой фундамент выбрать для дома из бруса, следует изучить свойства грунта в месте строительства. Здесь важны несущая способность, подвижность, пучинистость. По структуре основания делятся на несколько типов.

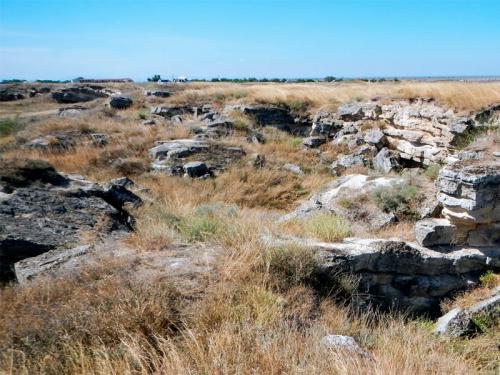

Скальные и обломочные грунты

Основания в виде скальной породы или плотной насыпи из твердых обломков имеют самую высокую несущую способность, а их поведение практически не зависит от увлажнения и уровня грунтовых вод. На них отлично работают ленточные и столбчатые мелкозаглубленные и незаглубленные фундаменты. В этих грунтах очень трудно, а часто невозможно устроить подвал под домом.

Песчаные грунты

Грунты с большим содержанием песка относятся к устойчивым и надежным основаниям для дома. Хорошие дренирующие качества песка практически исключают морозное пучение за исключением случаев подтопления выше уровня промерзания. При стабильно низком уровне грунтовых вод можно использовать любой тип фундамента. При сезонном подтапливании лучшим выбором будет свайный или столбчатый, с заглублением подошвы ниже глубины промерзания.

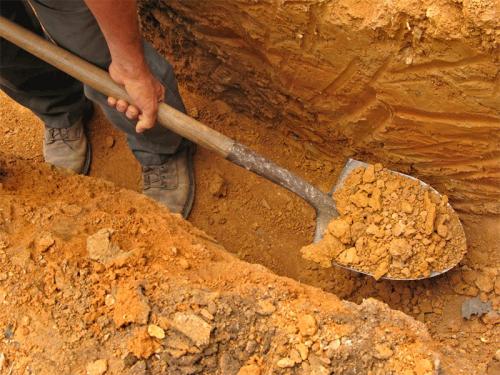

Глинистые грунты

Глинистый грунт в сухом состоянии имеет несущую способность, сравнимую с камнем. Но его свойства резко меняются при увлажнении. Кроме того, он обладает свойством пучения при замерзании. Если грунтовые воды не подходят близко к подошве фундамента, а поверхностные слои защищены от осадков и паводковых вод, то на глине одинаково эффективны любые фундаменты, при условии принятия мер против морозного пучения.

Если возможен подъем грунтовых вод или паводки, лучше ставить дом на монолитную плиту из железобетона. Если при этом на доступной глубине есть плотная порода, способная послужить опорой, то можно сделать свайный фундамент с жесткой обвязкой, превращающей свайное поле в единую конструкцию.

Источник: https://dachnayazhizn.info/novosti/dom-iz-brusa-100h100-tehnologiya-karkasnogo-stroitelstva
