Как сделать теплый пол электрический своими руками. Монтаж электрического теплого пола своими руками

Как сделать теплый пол электрический своими руками. Монтаж электрического теплого пола своими руками

Процесс монтажа электрического теплого пола:

1. Очистка и выравнивание основания. Работы осуществляются по аналогии с подготовкой основания под водяные полы: удаляется пыль и мусор, выравнивание производится с помощью наливного слоя.
2. Укладка отражающей теплоизоляции. Отражающая теплоизоляция укладывается отражающим покрытием вверх. Стыки листов теплоизоляционного материала соединяются монтажным скотчем.
3. Гидроизоляция. Гидроизоляционная пленка укладывается по всей площади пола с заходом на стены на всю высоту будущего пола.
4. Кромочная изоляция. По периметру пола крепится демпферная лента для изоляции стяжки от стен. Если ширина ленты большая (15-20 см), и вы уверены, что ее хватит на всю высоту пола вместе с покрытием, ее можно укладывать в самом начале до утеплителя.
5. Проверка работоспособности кабелей электрического теплого пола. Проверку желательно сделать до укладки пола, чтобы не терять время впустую. Этот этап работ мы опишем чуть ниже.
6. Установка терморегулятора и датчика. В стене с подведенным электричеством нужно пробурить штробу на высоте около 1 м от пола. Намечаем карандашом линию, просверливаем точечные отверстия по всей длине линии, затем продольными движениями снизу вверх сверлим линию, делая штробу однородной. В конце линии на стене нужно высверлить отверстие под размеры вашего терморегулятора. В утеплителе также нужно вырезать отверстие (длина отверстия – 50-100 см от стены) под гофрированную трубу, в которой будет находиться термодатчик, чтобы она не сильно возвышалась над плоскостью электрических матов. Засовываем провод с термодатчиком в гофру, укладываем в паз утеплителя, и в штробу. Внимание: угол гофрированной трубы на стыке пола и стены должен быть плавный, чтобы она не треснула и не повредила датчик. Провод от нагревательных матов также должен подводиться к терморегулятору через гофру. В итоге провода датчика температуры и мата теплого пола должны идти в штробе к выходу на терморегулятор. Чуть ниже мы расскажем, как подключить электрический теплый пол.
7. Укладка матов электрического теплого пола. Варианты укладки матов мы привели в схемах выше. Маты крепятся к утеплителю при помощи клейких лент с нижней стороны. Расстояние от стен и других объектов до матов должно быть около 20 см, расстояние между матами 5-10 см. Если вы укладываете только кабель, то шаг (расстояние) между рядами змейки должно быть 10-15 см. Соединительная муфта на конечном мате соединяется с кабелем питания. Муфта толще кабелей мата, поэтому в утеплителе нужно сделать углубление под нее.
8. Стяжка пола. Как делать мокрую стяжку пола, мы рассказывали в предыдущих статьях. Высота стяжки над кабелями должна быть не менее 3 см. Вместо стяжки можно сделать наливной пол с той же высотой. Если вы делаете пол под плитку, то вместо стяжки будет плиточный клей. Для укладки плитки сначала нужно убедиться в горизонтали уложенного пола. Если отклонения не больше 0,5 см, то можно прямо на маты теплого пола наносить плиточный клей и укладывать плитку, тщательно выравнивая горизонталь.
9. Звукоизоляция. Если теплый пол делается не под плитку, а под паркет, ламинат, ковролин или линолеум, то перед чистовым покрытием укладывается звукоизоляция.

Как сделать теплый пол в ванной комнате своими руками. Как сделать теплый пол в ванной своими руками с водяной системой нагрева

Итак, давайте разбираться как сделать теплый пол в ванной своими руками, использую водяную систему нагрева:

Для начала вам необходимо будет сделать план раскладки труб в помещении, а также запланировать расположение шкафа с коллектором, который подключается к источнику горячей воды и передает ее по контурам труб водяной системы нагрева. В коллекторе предусмотрено несколько выходов для разных контуров — именно за счет этого и будет происходить регулировка температуры в помещение, т.е. вы можете включить все или выключить какие-либо контуры, регулирую температуру в ванной.

Для коллектора необходимо предусмотреть две трубы — через одну будет подаваться нагретая вода, а через вторую происходить отвод жидкости, которая прошла по всей системе.

Теперь самое время сделать отличную и надежную гидроизоляцию, если он еще не была сделана. Если использовался рулонный гидроизоляционный материал, то необходимо как следует сварить места нахлеста с помощью строительного фена или паяльника.
Настала очередь черновой стяжки, причем сразу необходимо учесть, что ее уровень должен быть ниже уровня отметки чистого пола с учетом кафельной плитки где-то на 7 см. На данном этапе допустимо наличие небольших перепадов по высоте.

Несколько дней надо «ухаживать» за стяжкой, постоянно смачивая ее, чтобы раствор набрал прочность.

Теперь необходимо застелить всю поверхность фольгой — это создаст дополнительный экран, отражающий инфракрасные волны, направляя их обратно в комнату. Стыки фольги проклеиваете скотчем, желательно чтобы он был специальный — алюминиевый.
Настала очередь за укладкой полиэтиленовых труб, согласно составленному ранее плану. Крепить трубы необходимо непосредственно к стяжке, при этом расстояние между трубами необходимо делать не менее чем 150 мм. Нередко, для удобства крепления труб на пол кладут металлическую сетку, к которой можно прикручивать гибкий шланг обычной проволокой. Далее присоединяете один конец трубы на подающую гребенку коллектора, а другой — на обратную.

Трубы установлены и теперь вы делаете итоговую, чистовую стяжку, причем именно ее вам необходимо сделать максимально-ровно, так как итоговой отделкой будет уже укладка керамической плитки.

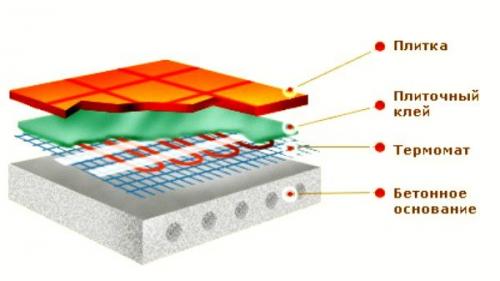

Как сделать электрический теплый пол под плитку. Монтаж электрического теплого пола

Наилучшим вариантом для пола под керамическую плитку считается нагревательный электрический мат. Он представляет собой сетку из стекловолокон с закрепленными нагревательными экранированными секциями, которые изготовлены согласно технологии соединений безмуфтовым способом горячей и холодной частей. Монтаж пола выполняется в несколько шагов:

• Составьте схему расположения нагревательных матов. Не забудьте учесть, что в месте, где стоит мебель размещать электрические элементы нагрева нельзя.
• Подготовьте поверхность пола: удалите предметы, очистите от мусора и при необходимости выполните ее выравнивание.
• Выполните укладку теплоизолирующего материала – это требуется для снижения теплопотерь.
• Создайте цементную стяжку, которая послужит основой плиточному покрытию.
• Уложите по схеме нагревательные маты, а также установите и подключите к электросети терморегулятор. Необходимые элементы электросети для теплого пола такие: термодатчик, терморегулятор, нагревательный мат, защитное отключение. Бывает, что в ходе работы необходимо разрезать сетку из стекловолокна – выполняйте это осторожно и не спеша, чтобы не повредить нагревательный кабель.
• Подключите к сети электропровода. Это требуется, чтобы проверить исправность работы всей системы, поскольку исправлять недостатки лучше всего на этом этапе. Когда закончатся все работы, исправить что-либо будет практически невозможно: необходимо демонтировать весь пол.
• Выполните укладку кафеля на нагревательный мат при помощи плиточного клея слоем до 7 мм.

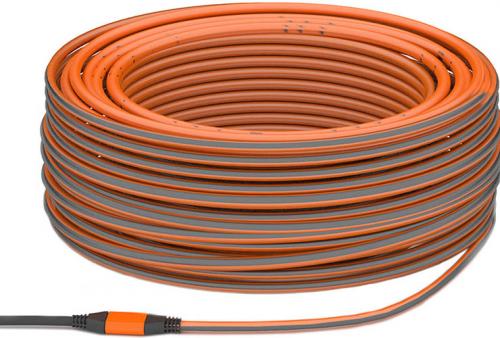

Теплый пол электрический кабель. Виды нагревательных проводов

Чтобы правильно обустроить тёплый пол , необходимо правильно оценить дом, в котором он будет прокладываться, рассчитать финансы, а также разобраться в видах нагревательных проводов, которые могли бы обеспечить напольному покрытию необходимую температуру. Существует несколько их разновидностей, основные — это нагревательный кабель для тёплого пола резистивного типа и саморегулирующиеся греющие провода. Эти два основных вида отличаются друг от друга характеристиками и принципом действия.

Резистивная разновидность

Греющий элемент резистивного кабеля отличается тем, что температура, которую он создает внутри себя, на каждом его участке одинаковая. Она равномерно располагается по всему кабелю и обеспечивает стабильную подачу тепла на напольное покрытие. К сожалению, это не всегда бывает кстати, особенно если на напольном покрытии располагается мебель, состоящая из материалов, на которые тепло влияет негативно.

В этом

Резистивный греющий кабель для пола может быть одножильный и двужильный . Состав первого типа при монтировании под пол предполагает замыкание второго окончания провода к терморегулятору, то есть под монтировщиком требуется замкнуть электрическую цепь. Двужильный провод для теплого пола не предполагает такого обязательного условия. Его достаточно одним концом подсоединить к терморегулятору, что особенно бывает кстати при больших площадях или сложной планировке жилья.

Резистивный кабель отличается равномерной теплоотдачей на каждом своём участке. В этом свойстве есть положительные качества, но именно оно вызывает способность провоцировать перегрев в каком-либо отдельном месте. К примеру, часть напольного покрытия находится под мебелью. В процессе разогрева происходит теплообмен между напольным покрытием и материалом, из которого мебель произведена.

Нельзя сказать, что это является пожароопасной ситуацией, однако чрезмерный и долгий нагрев может привести к порче имущества и выходу из строя самого кабеля. Поэтому на стадии проекта при планировании расположения греющего элемента необходимо учесть, что в местах размещения мебели нужно уменьшить количество греющего провода или не проводить его в тех участках вовсе. Это позволит избежать в дальнейшем перестановки мебели и негативных последствий.

Перед установкой теплого пола нужно продумать несколько нюансов, например, где будет стоять мебель

Одножильный провод

Кабель такого типа в момент установки предполагает, что оба его конца сходятся в месте замыкания электроцепи. Характерная черта этой конструкции заключается в том, что она имеет два конца, которые не предполагают нагревания, и подключается к регулятору температуры. Одножильный кабель обладает следующими положительными чертами:

• максимальная температура подогрева в несколько раз выше, чем у двухжильной разновидности;
• небольшое потребление электричества;
• экономичность при покупке.

Выбирая для теплого пола какой-либо нагревательный момент, необходимо учитывать, что одножильный тип греющего канала рекомендуется выбирать для общественных комнат или нежилых построек. В условиях жилого дома для такого вида подогрева пола подходят санузел, кухня и прихожая. Общую схему установки можно представить следующим образом:

• ненагреваемый кабель сначала подключают к регулятору температуры;
• основную длину провода располагают под полом в виде «змейки»;
• второй оставшийся ненагреваемый конец протягивают в начальное соединение и также присоединяет к терморегулятору.

Двухжильный греющий канал

Этот тип нагревательного канала не предполагает перевод обратно к началу второго конца кабеля. Замыкание электросети получается благодаря специальной муфте, которая предварительно монтируется на один из концов провода. Достоинства этой системы заключаются в следующем:

• провода легко укладывать, они не требуют возврата второго конца;
• есть возможность проложить теплоканал самой разной сложности;
• коммутация к терморегулятору происходит с одной стороны;
• напряжение, проходящее через провод, не влияет на электромагнитные импульсы.

Благодаря достоинствам двухжильные провода рекомендуется выбирать для нагревающей системы пола в жилых комнатах.

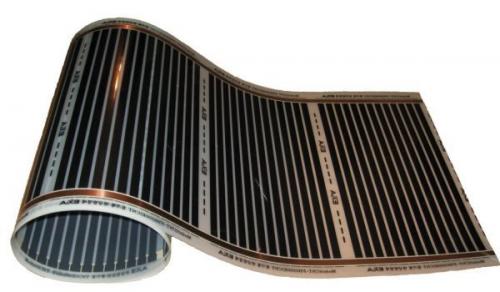

Пленочный электрический теплый пол своими руками. Особенности устройства этой системы подогрева

Теплый пол пленочного типа – достаточно сложная электрическая система, которую самостоятельно уж точно изготовить не получится, но вот приобрести эту пленку и уложить своими руками возможно. Необходимо лишь иметь общие понятия о том, как работать с электрическими устройствами, а также соблюдать все правила укладки этого изделия.

ИК пленка для теплого пола

Пленочный пол можно назвать универсальной системой подогрева, так как он в ряде случаев может заменить отопление в небольшом помещении, а также поможет создать уют в нем. Сама по себе пленка имеет особые нагревательные наноэлементы, которые выполнены из углеродосодержащих материалов. Они под действием электрического тока могут создавать инфракрасное излучение, за счет которого и идет прогрев поверхности. Излучение не заметно для человеческого глаза, но вот тело сразу будет его чувствовать.

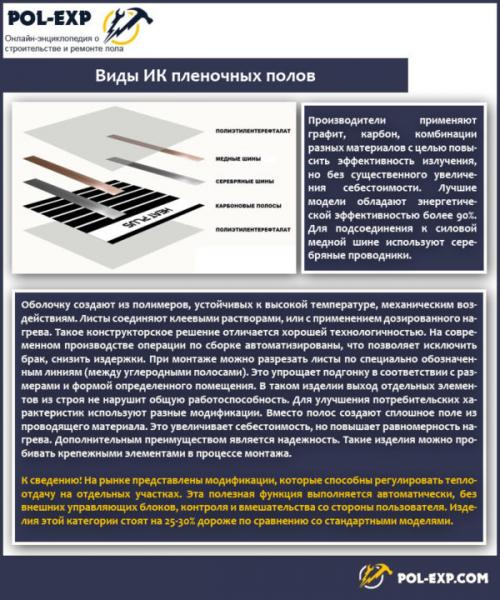

Виды ИК пленочных полов

Сами наноэлементы закрыты с двух сторон особым полимерным материалом, как бы запаяны внутри него. Ширина одной полоски углеродных веществ равняется всего 15 мм, и на одном куске пленки их очень и очень много. Они располагаются параллельно друг другу, и пленка выглядит полосатой. Полосы нагревательных элементов соединяются между собой специальными посеребренными шинами из меди. Благодаря полимерной пленке, закрывающей нагревательные полосы с обеих сторон, система защищена от ряда воздействий, в том числе – от влаги.

СНиП 2.04.05-91. Отопление, вентиляция, кондиционирование. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Таблица. Некоторые характеристики нагревательного элемента.

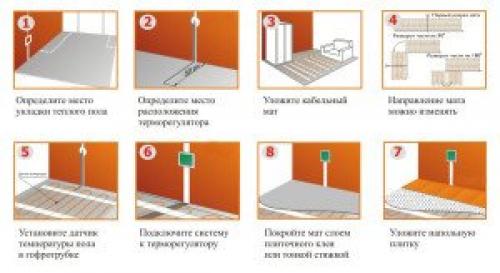

Электрический теплый пол под плитку без стяжки. Последовательность установки системы

Определите место установки терморегулятора на стене и зоны, где будет лежать термомат. Над теплым полом не должно находиться мебели без высоких ножек, сантехники или бытовой техники. Если на стяжке есть демпферные швы, мат не должен проходить через них. На каждое помещение используется отдельный терморегулятор и маты. Если в комнате планируется делать несколько финишных покрытий с разными свойствами, нужно под каждый из них ставить отдельный терморегулятор.

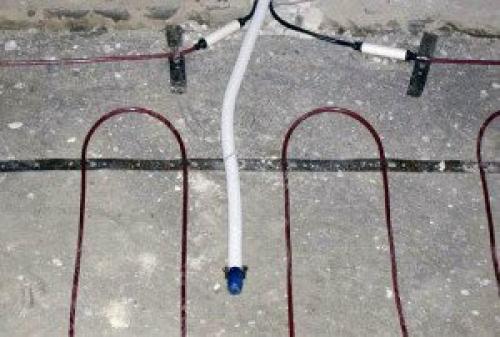

Стандартный термодатчик устанавливается внутрь гофрированной трубки. Чтобы она не создавала дополнительной неровности, для неё в полу и стене делается штроба. Конец гофры закрывается заглушкой, чтобы внутрь не попал раствор. Конец датчика должен быть установлен с отступом 50-100 см от стены немного ниже мата, по центру между двумя витками кабеля. Не делайте изгибы гофры радиусом менее 5 см, для возможности замены датчика.

Установка термодатчика

Влагостойкий датчик просто фиксируется на сетке по центру между двумя жилами кабеля. Минус установки без гофры в том, что при поломке вы не сможете легко заменить его.

Перед укладкой нагревательного мата нужно покрыть бетонный пол грунтовкой, для обеспыливания поверхности и увеличения сцепления плиточного клея.

Уложите нагревательные маты на выбранную зону обогрева. Для получения нужной формы, вы можете разрезать сетку и завернуть кабель, но резать его нельзя. Сетка крепится к полу на скотч или скобы, кабелем вверх.

Пример резки и укладки термомата

Отступайте минимум 5 см от стен и соседних матов, и 10 см от других нагревательных приборов.

После укладки кабеля нужно замерить омическое сопротивление с помощью мультиметра. Оно должно быть в пределах (плюс-минус 10%), которые написаны в инструкции или гарантийном талоне производителя.

Электрический теплый пол под ламинат. Какой электрический пол лучше под ламинат

Электрические тонкие маты

Представляют собой проводник, выложенный в виде змейки и укрепленный на стекловолоконную сетку. Сетка допускает разрезание на секции (при этом нельзя нарушать целостность кабеля), обеспечивая свободу в покрытии поверхности пола разных размеров и форм. Нижняя поверхность сетки покрыта клеевым слоем, что обеспечивает быструю фиксацию конструкции к основанию. Укладка такого теплого пола выполняется, не применяя монтажную ленту. При завершении укладки и закрепления греющих матов выполняются необходимые соединительные операции и тестирование конструкции.

Это электрический теплый пол под ламинат без стяжки, что возможно благодаря уменьшенной толщине лежащего в его основе кабеля. Подложка под ламинированные панели сможет сгладить маленькие неровности, вызванные присутствием нагревающих пол матов. Еще одно преимущество тонких матов: монтаж не сложен, его вполне возможно выполнить своими силами.

Но эта система нагрева не пригодна для линолеума.

Традиционный тепловой кабель

Подойдет под любое из напольных поверхностей. Кабель бывает одножильный и двухжильный. Чаще применяется для нагревания полов двухжильный кабель. Объясняется этот факт его способностью уменьшать величину электромагнитных излучений, возникающих в процессе работы электрической схемы для нагрева пола.

В данной системе обогрева обязательное подключение к термостату. Тепловой кабель укладывается в слой стяжки. Рассматриваемая разновидность теплого пола подойдет и для ламинированного покрытия, и линолеума.

Тепловой кабель с саморегулированием

Завязан на особую матрицу, регулирующую процесс обогрева. Она определяет участки, где происходит перегрев и снижает, или совсем отключает питание. Такая модель сложнее обычного теплового кабеля. Терморегулятор не задействован, режим работы включает в себя автоматический выбор оптимальной температуры нагрева.

Данная система обогрева — отличный вариант для линолеума.

Видео как сделать электрический теплый пол ч.1
