Как соединить 2 розетки от одного провода. Монтаж с использованием соединителей
Как соединить 2 розетки от одного провода. Монтаж с использованием соединителей
Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.
При шлейфовом подключении магистральный провод, подведенный от силового щитка, поступает к посадочному месту многоместного подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.
Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно
При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом.
На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.
Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.
Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.
Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом
Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.
Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.
Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.
Главная задача при подключении розеток, оборудованных заземлением – обеспечить надежное соединение элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.
Чтобы выполнить опрессовку очищенные концы проводов заводят в полость специальной металлической гильзы и обжимают с помощью ручных пресс-клещей
Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.
Подключение розеток шлейфом без распределительных коробок. Схема подключения розеток шлейфом
После того как подрозетники будут установлены необходимо подготовить кабель для перемычек. Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.
Соединение розеток шлейфом предусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.
При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа». В данном примере используется кабель с тремя жилами: «фазы» – коричневого цвета, «нуля» – синего цвета и «земли» – желто-зеленая расцветка.
В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку. Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т.д., пока не подключим все розетки.
Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.
Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.
Однако в целях соблюдения норм электробезопасности выполняя подключение розеток шлейфом необходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.
Ответвление заземляющей жилы выполняется одним из самых испытанных и надежных соединений – опрессовкой. Таким образом, после обычной скрутки, соединения проводов способом опрессовки гильзой и изолирования сохраняется по всей длине проводника постоянный надежный контакт.
| Важное замечание ! Соединение розеток шлейфом допустимо только в том случае, если гарантирована целостность нулевого защитного проводника РЕ. То есть каждая розетка подключается к сети заземления не шлейфованием, а отдельным ответвлением. |
Как сделать разводку от одного провода. Что такое распределительная коробка
От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.
Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.
Правила устройства электропроводки
Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.
По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

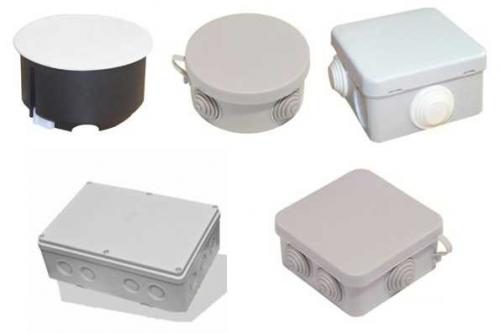

Некоторые формы распределительных коробок
По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.
Что вообще дают распределительные коробки:
- Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
- Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
- Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
- Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.
