Монтаж труб ПНД своими руками с помощью фитингов. Компрессионные фитинги для ПНД труб: монтаж

Монтаж труб ПНД своими руками с помощью фитингов. Компрессионные фитинги для ПНД труб: монтаж

Для труб ПНД применяются преимущественно пластиковые фитинги, но есть также более прочные варианты из стали, чугуна, меди и латуни. Они отличаются по конструкции и могут быть сварными, резьбовыми, с прессовым соединением. Для пластиковых труб преимущественно используются компрессионные фитинги, где фиксация производится зажимным разрезным кольцом из твердого пластика с насечками, а герметизация - затяжкой уплотнительных колец.

Как и остальные соединяющие устройства, компрессионные фитинги бывают нескольких видов:

• муфта - для соединения труб равного диаметра и направления;
• переход - для скрепления концов труб, диаметры которых отличаются (возможен переход "металл-полиэтилен");
• отвод, угол - осуществляют поворот конструкции на 45-120⁰;
• тройник, крестовина - для создания ответвлений;
• штуцер - устройство для соединения трубы со шлангом;
• заглушка - для герметизации концов труб.

Перед прокладкой водопровода прежде всего нужно нарисовать его схему со всеми фитингами и вентилями. Развернутая труба стремится скрутиться, поэтому ее крепят хомутами или прижимают в распрямленном состоянии на 2 дня.

Если для установки выбрана труба ПНД, монтаж часто делают с компрессионными фитингами.

1. Труба обрезается до нужного размера специальным инструментом. Можно использовать обычную ножовку по металлу, но торец при этом делается ровным и очищается от заусенцев.
2. Отверстие выравнивается калибратором, поскольку овальная его форма недопустима. На торце делается наружная фаска.
3. Корпус фитинга аккуратно соединяется с трубой, чтобы не повредить резиновые уплотнители. Посадка будет легче, если смочить водой место соединения.
4. Руками затягивается накидная гайка. Можно применить ключ, чтобы обеспечить необходимую плотность соединения.
5. Для второй трубы процедура повторяется.

Соединения компрессионными фитингами удобно применять, когда делается монтаж ПНД труб на даче. Систему легко собрать весной на участке и осенью демонтировать.

Разъемные соединения в труднодоступных местах не делаются. Там удобно применять электромуфты со встроенным нагревателем. Фитингом соединяются 2 трубы, после чего включается его подогрев и происходит сварка с образованием неразъемного узла. Цена устройства высокая, но способ является эффективным и часто используется.

Несмотря на возможность демонтажа в компрессионных фитингах следует заменять резиновые уплотнители при повторной установке. Это обеспечит высокую надежность конструкции.

Монтаж полиэтиленовых труб с помощью компрессионных фитингов. Назначение и область применения

С помощью компрессионных фитингов монтируют без применения сварки трубопроводы из полиэтиленовых труб – соединяют трубы между собой или с металлическими фитингами, кранами, смесителями, узлом учета или сантехническими приборами. Этот метод экономит огромное количество трудозатрат по сравнению с прокладкой металлических трубопроводов при помощи сварки или резьбовых фитингов и не требует квалификации сварщика, токаря и сантехника от исполнителя.

Компрессионные соединители применяют не только в жилье, но и во всех сферах деятельности человека – там, где имеется производственная необходимость в прокладке трубопроводов, выдерживающих небольшое давление, или обеспечение санитарно-бытовых условий для работников. Особо стоит выделить коммунальное хозяйство городов и водоснабжение промышленных предприятий – там повсеместно происходит замена старых стальных водопроводов на пластиковые, и быстрота и легкость монтажа значительно упрощает и ускоряет работы.

Иногда трубы и обжимные муфты из ПНД применяют для прокладки систем напорной канализации (до диаметра 315 мм).

Внутри домов и квартир обычно устанавливают системы из сшитого полиэтилена или полипропилена. Но прокладка полипропиленовых труб требует определенных навыков и  специального паяльника, поэтому при необходимости легкого монтажа применяют полиэтилен. ПНД обычно применяют при прокладке трубопроводов для холодной воды  под землей или в подсобных помещениях (обычно в цокольном этаже). Связано это с тем, что изделия из полиэтилена низкого давления боятся ультрафиолета и неустойчивы к повышенным температурам.

Течет соединение ПНД трубы. Как устранить течь на стыке труб

Системы водоснабжения и канализации жилого дома и квартиры состоят из труб, соединенных между собой различными способами, в том числе и фитингами. С течением времени может образоваться течь на стыке труб. Если не устранить неисправность вовремя, то в квартире может возникнуть затопление, что приведет к необходимости проведения ремонта. Существует несколько способ устранения течи в местах соединения труб, которые будут рассмотрены в этой статье.

Протечка воды в месте соединения трубопровода

Причины образования протечек

Протечка на стыке труб может образоваться в результате:

• естественного износа системы трубопровода;
• механического воздействия на место соединения. Особенно это касается пластиковых и;
• коррозии, если речь идет о металлических трубах;

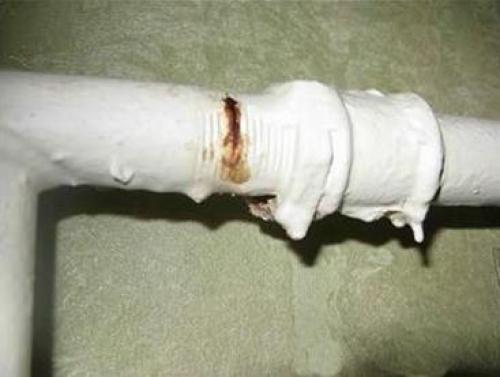

Протечка стыка из-за образования коррозийного налета

• некачественного соединения при монтаже трубопровода;
• неправильно подобранных фитингов;
• гидравлического удара;
• износа изолирующего материала и так далее.

Какова бы ни была причина образования течи, устранить неисправность необходимо в кратчайшие сроки.

Устранение течи в месте стыка чугунной трубы

Если протекает канализационная труба на стыке, изготовленная из чугуна, устранить проблему можно при помощи:

• цементного раствора;
• свинцовых конусов.

В обоих случаях порядок проведения работы одинаковый и состоит из следующих этапов:

1. из стыка вынимаются все пришедшие в непригодность остатки (остатки цементной стяжки или свинца);
2. место стыкаочищается от грязи и коррозийных отложений, а затем просушивается тряпками;
3. если для заделки стыка используется свинец, то новые конусы укладываются в образовавшееся отверстие и затем замазываются цементным раствором, приготовленным в соотношении 1:10 (на одну часть воды необходимо 10 частей цемента);
4. порядок заделки стыка без свинца:
   • подготавливается цементный раствор и обычный медицинский бинт;
   • бинт обмакивается в раствор и укладывается в отверстие между трубами;
   • производится окончательная заливка соединения.

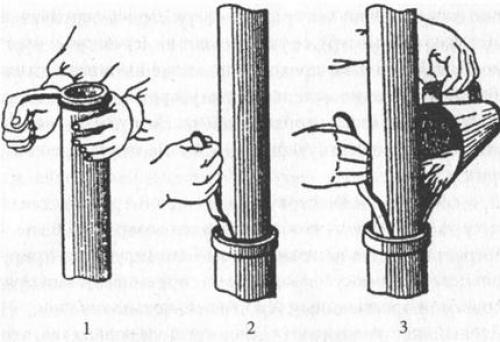

Заделка стыка чугунной трубы

Для полного высыхания цемента требуются приблизительно одни сутки.

Устранение течи на стыке других видов труб

Чтобы устранить течь на стыках трубы, изготовленной из металла, пластика или металлопластика можно воспользоваться одним из следующих методов:

• замена фитинга;
• холодная варка;
• клеевой бандаж.

Замена фитингов

На трубопроводах могут быть установлены:

• сварные фитинги. Преимущественно используются для соединения пластиковых труб;

Соединительный элемент, устанавливаемый методом сварки

• компрессионные фитинги. Могут быть использованы для стыковки как пластиковых, так и. В отличие от сварного фитинга соединение получается более надежным и долговечным;

Элемент для образования неразъемного соединения

• резьбовые фитинги. Применяются для различных видов труб при необходимости обустройства разъемного соединения.

Элемент для создания разъемного соединения

Если протекает соединение труб и необходимо заменить сварной фитинг, то действовать надо следующим образом:

1. отключить трубопровод от водоснабжения;
2. вырезать соединительный элемент специальными ножницами;

При обрезке соединительного элемента важно учитывать, что уменьшается общая длина трубопровода.

1. подготовить отрез трубы нужной длины и два новых фитинга;
2. последовательно произвести сварку элементов специальным оборудованием.

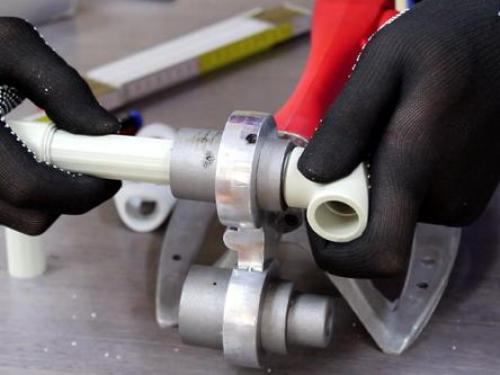

Установка нового фитинга методом сварки

Пользоваться готовой трубой можно после полного остывания труб. Это время требуется для укрепления вновь созданного соединения.

Если течет в месте соединения труб компрессионными фитингами, то замена соединительного элемента происходит по следующей схеме:

1. удаляется пришедший в непригодность соединительный элемент;
2. с труб, которые необходимо соединить снимается фаска и производится калибровка;
3. на концы труб надеваются обжимные кольца и гайки, являющиеся фиксаторами;
4. труба до упора вставляется в штуцер и производится затяжка фиксирующих элементов.

Схема установки компрессионного фитинга

Пользоваться отремонтированным трубопроводом можно сразу после замены компрессионного фитинга.

Процесс корректной установки компрессионного фитинга представлен на

Если протекает труба в стыке, оборудованным резьбовым фитингом, то действовать необходимо в следующем порядке:

1. в первую очередь можно попробовать просто подтянуть ключом резьбу, так как в некоторых случаях происходит элементарное ослабление затяжки;
2. если подтяжка не помогает, то соединительный фитинг удаляется полностью;
3. резьба обрабатывается ФУМ лентой или любым иным изолирующим материалом;

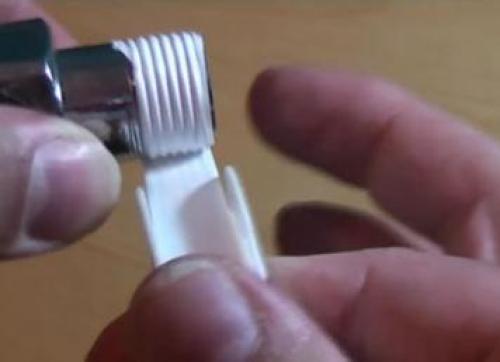

Уплотнение резьбового соединения перед фиксацией

Изолирующая лента наматывается по резьбе в направлении по ходу закручивания.

1. новый фитинг затягивается на прежнее место.

Соединение ПНД трубы с металлическим краном. Способы выполнения перехода с трубы ПНД на металл

Использование труб из различных материалов в одной магистрали — не редкость. Когда требуется соединить ПНД трубы с металлическими, используются специальные детали — переходники, компрессионные муфты с резьбой на одном конце и втулки под фланцевые соединения. Разнообразие соединительных элементов облегчает процесс монтажа и позволяет соединять разнородные трубы различного диаметра.

Как выполнить переход

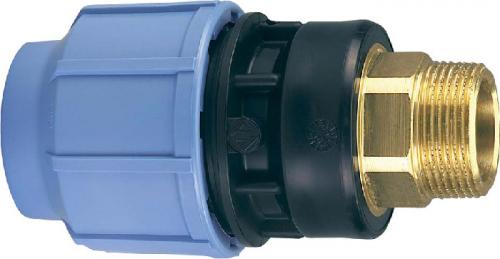

Для соединения трубы ПНД с трубой из стали или чугуна применяют фитинги, с одного конца компрессионные, а с другого — резьбовые. Для монтажа больших участков применяются раструбы и фланцы.

Для труб небольшого диаметра фитинги используются по принципу цангового муфтового соединения: на конец трубы ПНД надевают разобранную часть фитинга — компрессионный узел, закрепляют его с помощью сварки и потом прикручивают элемент с резьбой под металлическую трубу.

Фланцы применяют, когда нет возможности использовать сварное соединение. Монтаж несложен, выбор деталей на рынке — огромный.

Обратите внимание! Фланцевый метод — наиболее доступный и дешевый способ. Соединительные элементы стоят недорого, можно подобрать фланцы для любых труб какого угодно диаметра.

Виды соединений

Таким образом, чтобы соединить разнородные трубы, применяют:

• НПСП — неразъемное соединение в газовых, канализационных и водопроводных магистралях, для которого используется переходник специального назначения. Соединение по сути представляет собой сварку полиэтиленового патрубка со стальным.
• Муфты компрессионные, оснащенные резьбовой нарезкой — обжимной фитинг. Применяется совместно с обжимными кольцами и прокладки, которую можно менять по мере износа.
• Фланцевый переход.

Что такое фланцы для соединения разнородных труб

Сочленение труб из разнородных материалов посредством фланцев оптимален при монтаже магистрали, в которой требуется соединить трубу из металла с ПНД или запорными устройствами. С этой целью применяется втулка вместе с прижимным фланцем, который в свою очередь закрепляется с помощью болтов. Бурт (второе название детали) не дает фланцу соскользнуть при повышении давления в трубе.

Втулки бывают двух видов:

• Сегментные, т.е элементов ПНД, соединенных сваркой встык.
• Литые конструкции, у которых сварные швы отсутствуют. Литая втулка ПНД обеспечивает фланцу необходимый упор и не дает узлу разъединиться. Предполагается также наличие второго фланца на трубе из металла.

Деталь легко монтируется, при этом не требует специального обслуживания. Разнообразие типоразмеров позволяет подобрать втулки любого размера под любой диаметр трубы.

Фланцы также делятся на два вида:

• Фиксирующие, когда фланец надевается на металлическую трубу, а на другой конец крепится трубное изделие из ПНД и вся конструкция закрепляется с помощью прижимного кольца и уплотнителя.
• Резьбовые — фланца имеет резьбу с одной стороны, на которую накручивается труба ПНД с уплотнителем.

Обратите внимание! При монтаже важно обращать внимание на гладкость стальных деталей: любые заусенцы или выступы могут повредить полиэтилен.

НПСП

Конструкция чаще всего применяется при замене поэтапной участков металлической системы на полиэтиленовую, а также для монтирования запорной арматуры.

Для монтажа используют терморезисторную сварку, когда конец полиэтиленовой трубы специальным инструментом нагревается и расплавляется до состояния вязкой массы, а затем под давлением соединяется со стальной трубой. Такое соединение применяют для монтажа высоконапорных трубопроводов.

Нормативные документы регламентируют технические характеристики НПСП:

Предельные значения давления в системе:

• для газовых магистралей ПЭ 80 — 6.4 бар, ПЭ 100 -10 бар
• для водопроводных напорных систем ПЭ 80 — 12.5 бар ПЭ 100 — 16 бар

Длина патрубков регламентируется ГОСТОм ТУ4859-02603321549-98 — для газовых, и ТУ2248-001-86324344-2009 — для водопроводных систем, работающих под напором.

Компрессионное муфтовое соединение

Это разборное модульная конструкция, детали которой легко заменить.

Корпус выполнен из полипропилена, оснащен ограничителем для трубы и резьбой в виде трапеции. Фиксирующая втулка с уплотнительной прокладкой, которая обеспечивает герметичность, не дает трубе деформироваться и сжиматься. Обжимное кольцо надежно закрепляет трубу в неподвижном положении.

Используют в основном для водопроводных систем.

Муфты бывают разных форм:

• переходные,
• соединительные,
• угольник,
• заглушка,
• тройник,
• отвод.

Могут иметь как внутреннюю, так и внешнюю резьбу.

Диаметр детали варьируется от 16 до 110, а значение рабочего давления — от 10 до 16.
